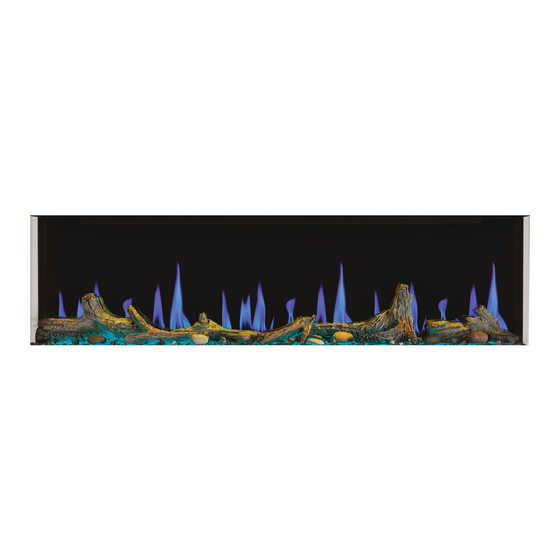

NEFL65LCD-3SV
SAFETY INFORMATION
WARNING
!
FIRE OR EXPLOSION HAZARD
If the information in these instructions are
not followed exactly, a fire or explosion may
result causing property damage, personal
injury, or loss of life.
- Do not store or use gasoline or other
flammable vapors and liquids in the vicinity of
this or any other appliance.
INSTALLER:
Leave this manual with the appliance
CONSUMER:
Retain this manual for future reference
Wolf Steel Ltd., 24 Napoleon Rd., Barrie, ON, L4M 0G8 Canada / 103 Miller Drive, Crittenden, Kentucky, USA, 41030
$10.00
OPERATION MANUAL
Phone 1 (866) 820-8686 • www.napoleon.com • hearth@napoleon.com
INSTALLATION AND
CERTIFIED TO THE CANADIAN AND AMERICAN NATIONAL STANDARDS:
ENGLISH
FRENCH PG. 41
Luminex Series
FOR INDOOR USE ONLY
CSA 22.2 NO. 46 / UL 2021
W415-4188 / B-0 / 11.13.23
