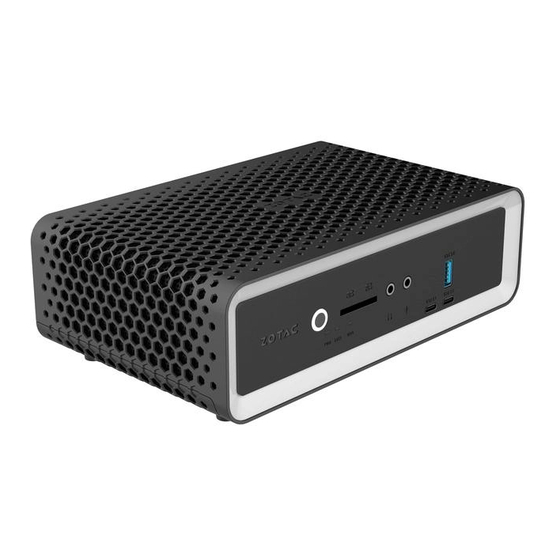

Zotac ZBOX CI622 nano Quick Start Manual

Hide thumbs

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 3

Quick Links

Download this manual
Questo manuale d'istruzione è fornito da trovaprezzi.it. Scopri tutte le offerte per
Zotac ZBOX CI622
ZBOX-CI622NANO-BE
o cerca il tuo prodotto tra le
migliori offerte di PC Desktop e Workstation

Advertisement

loading

Related Manuals for Zotac ZBOX CI622 nano

Summary of Contents for Zotac ZBOX CI622 nano

  • Page 1 Questo manuale d’istruzione è fornito da trovaprezzi.it. Scopri tutte le offerte per Zotac ZBOX CI622 ZBOX-CI622NANO-BE o cerca il tuo prodotto tra le migliori offerte di PC Desktop e Workstation...
  • Page 2 Table of Contents Quick Start Guide (EN) ----------------------------------------------------------------------------------------2 快速启动指南 (CHS) -------------------------------------------------------------------------------------------4 快速啟動指南 (CHT) -------------------------------------------------------------------------------------------6 (ARA) -------------------------------------------------------------------------------------8 Kratka upustva za korištenje (BOS)------------------------------------------------------------------------10 Rychlá příručka (CZ) -------------------------------------------------------------------------------------------12 Schnellanleitung (DE) -----------------------------------------------------------------------------------------14 Guía Rápida de Funcionamiento (ESP) ------------------------------------------------------------------16 Guide d’installation rapide (FRA) ---------------------------------------------------------------------------18 Kratke upute (HR) ----------------------------------------------------------------------------------------------20 Gyors Üzembehelyezési Tanácsadó...
  • Page 3 • 1 x USB drive with O/S driver • 1 x Antenna C U S TO M I Z I N G YO U R ZOTAC Z B OX N A N O 1. Loosen and remove the 4 thumb screws securing the bottom cover.
  • Page 4 4. DisplayPort 5. HDMI port 6. Power input (DC19V) S E T T I N G U P YO U R ZOTAC Z B OX N A N O 1. Connecting antenna for Wi-Fi 2. Connecting to a wired home network 3.
  • Page 5 快速启动指南 包装内含以下内容 1 x 索泰 ZBOX nano 1 x VESA背架 1 x 电源适配器 1 x 电源线 1 x 保修卡 1 x 使用说明书 1 x 驱动光盘(选配） 1 x USB驱动 1 x 天线 定制索泰 ZBOX NANO 1.松开并移除底盖上的4颗手拧螺丝。 2.打开底盖。 安装内存模块 1. 找到SO-DIMM插槽，以斜45度把内存模块插入SO-DIMM插槽 2. 轻按内存，直到内存完全锁入到卡扣内，并检查是否安装稳固 安装硬盘 1. 准备好2.5英寸SATA硬盘以及硬盘支架 2. 将硬盘安装至硬盘架中 3. 把硬盘以斜45度轻轻插入接口 4. 重新安装好螺丝...
  • Page 6 正面 1. 电源键 2. 电源指示灯 3. SATA状态灯 4. WiFi状态灯 5. 读卡器（SD/SDHC/SDXC） 6. 耳机/立体声输出接口 2 3 4 7. 麦克风接口 8. USB 3.1 Type-C端口 9. USB 3.0端口 背面 1. 无线网络天线接口 2. 以太网接口 3. USB 3.1端口 4. DisplayPort接口 5. HDMI接口 6. 电源输入接口（直流19V） 安装你的索泰 ZBOX NANO 1.连接Wi-Fi天线 2.连接有线网络 3.连接USB 3.1设备 4.连接DisplayPort显示器 5.连接HDMI显示器 6.连接电源适配器并启动系统...
  • Page 7 快速啟動指南 包裝內含以下內容 1 x 索泰ZBOX nano 1 x VESA背架 1 x 電源適配器 1 x 電源線 1 x 保修卡 1 x 使用說明書 1 x 驅動CD/DVD(OPTIONAL) 1 x USB驅動程式 1 x 天線 定制索泰 ZBOX NANO 1.鬆開並移去底蓋上的4 顆螺絲。 2.打開底蓋。 安裝記憶體模組 1. 找到SO-DIMM插槽，以斜45度把記憶體模組插入SO-DIMM插槽 2. 輕按記憶體，直到記憶體完全鎖入到卡扣內，並檢查是否安裝穩固 安裝硬碟 1.找到硬盤托架，卸下兩個螺絲，取下硬盤支架。 2.安裝硬盤支架，以2.5寸SATA硬盤/SSD用2個螺絲。 3.插入硬盤/SSD插入插座，輕輕推入連接器。 4.重新安裝螺絲的硬盤托架。...
  • Page 8 前面板 1.電源鍵 2.電源狀態燈 3.SATA狀態燈 4.WiFi狀態燈 5.讀卡器（SD/SDHC/SDXC） 6.耳機/ 音頻輸出介面 2 3 4 7.麥克風介面 8.USB 3.1 Type-C接口 9.USB 3.0接口 後視圖 1. WiFi天線連接器 2. 網絡(RJ45)接口 3. USB 3.1接口 4. DisplayPort接口 5. HDMI接口 6. 電源輸入（直流19V） 安裝你的索泰ZBOX NANO 1.連接Wi-Fi天線 2.連接有線網路 3.連接USB 3.1 設備 4.連接Display Port 顯示器 5.連接HDMI 顯示器 6.連接電源適配器並開啟系統...
  • Page 10 2 3 4...
  • Page 11 KRATKA UPUSTVA ZA KORIŠTENJE U PAKETU SE NALAZI • 1 x ZOTAC ZBOX nano • 1 x postolje VESA • 1 x AC adapter • 1 x napojni kabal • 1 x garantni list • 1 x korisnički priručnik • 1 x drajver disk(OPCIONO) • 1 x USB uređaj sa pogonskim programom o.s.
  • Page 12 3. Priključak za USB 3.1 4. DisplayPort 5. HDMI priključak 6. Ulaz za napojni kabal (DC19V) POSTAVLJANJE ZOTAC ZBOX NANO-A 1. Povezivanje antene za Wi-Fi 2. Povezivanje sa žičanom kućnom mrežom 3. Povezivanje USB 3.1 uređaja 4. Povezivanje DisplayPort ekrana 5.
  • Page 13 STRUČNÁ PŘÍRUČKA OBSAH BALENÍ • 1 x ZOTAC ZBOX nano • 1 x držák VESA • 1 x střídavý adaptér • 1 x Napájecí šňůra • 1 x Záruční list • 1 x Uživatelská příručka • 1 x disk s řídícím programe (VOLITELNĚ)
  • Page 14 2. Síťový konektory LAN (RJ45) 3. Konektory USB 3.1 4. DisplayPort 5. Port HDMI 6. Příkon (DC19V) NASTAVENÍ SYSTÉMU ZOTAC ZBOX NANO 1. Připojení antény pro Wi-Fi 2. Připojení domácí sítě kabelem 3. Připojení zařízení USB 3.1 4. Připojení displeje přes DisplejPort 5.
  • Page 15 SCHNELLANLEITUNG VERPACKUNGSINHALT • 1 x ZOTAC ZBOX nano • 1 x VESA Monitor-/Wandhalterung inkl. Befestigungsschrauben • 1 x Netzteil • 1 x Netzkabel • 1 x Garantieschein • 1 x Bedienungsanleitung • 1 x Treiber disc (OPTIONAL) • 1 x USB Stick mit O/S Treibern • 1 x WiFi Antennen...
  • Page 16 3. USB 3.1 Anschlüsse 4. DisplayPort Anschluss 5. HDMI Anschluss 6. Netzteil Anschluss (DC19V) INBETRIEBNAHME DER ZOTAC ZBOX NANO 1. Schließen Sie die WLAN-Antenne an 2. Schließen Sie Ihren kabelgebundenes Heimnetzwerk an 3. Schließen Sie Ihre USB 3.1 Geräte an 4.
  • Page 17 GUÍA RÁPIDA DE FUNCIONAMIENTO CONTENIDO • 1 x ZOTAC ZBOX nano • 1 x montaje VESA • 1 x adaptador AC • 1 x cable de corriente • 1 x tarjeta de garantía • 1 x manual de usuario • 1 x Driver (OPCIONAL) • 1 x USB con driver O/S...
  • Page 18 3. Puertos USB 3.1 4. DisplayPort 5. Puerto HDMI 6. Entrada corriente (DC19V) CONECTAR EL ZOTAC ZBOX NANO 1. Conexión de antena para Wi-Fi 2. Conexión a una red doméstica con cable 3. Conectar dispositivos USB 3.1 4. Conexión de una pantalla DisplayPort 5.
  • Page 19 GUIDE D’INSTALLATION RAPIDE CONTENU • 1 x ZOTAC ZBOX nano • 1 x Monture VESA • 1 x Adaptateur AC • 1 x Câble d’alimentation • 1 x Carte de garantie • 1 x Manuel utilisateur • 1 x Disque de drivers(Optionnel) • 1 x clé...
  • Page 20 3. Ports USB 3.1 4. DisplayPort 5. Port HDMI 6. Entrée câble d’alimentation (DC19V) INSTALLER VOTRE ZOTAC ZBOX NANO 1. Connecter une antenne Wi-Fi 2. Connecter un réseau filaire 3. Connecter des appareils en USB 3.1 4. Connecter un affichage DisplayPort 5.
  • Page 21 VODIÈ ZA BRZI POÈETAK SADRŽAJ PAKIRANJA • 1 x ZOTAC ZBOX nano • 1 x VESA konzola • 1 x AC adapter • 1 x kabel napajanja • 1 x jamstvena kartica • 1 x korisnièki priruènik • 1 x Upravljački disk (OPCIJA) • 1 x USB pogon pogonskim programom za O/S...
  • Page 22 3. USB 3.1 prikljuèci 4. DisplayPort priključak 5. HDMI priključak 6. Ulaz napajanja (DC 19 V) POSTAVLJANJE UREÐAJA ZOTAC ZBOX NANO 1. Spajanje antene na Wi-Fi 2. Spajanje sa žičnom kućnom mrežom 3. Spajanje USB 3.1 uređaja 4. Spajanje DisplayPort zaslona 5.
  • Page 23 GYORS ÚTMUTATÓ A CSOMAG TARTALMA • 1 db ZOTAC ZBOX nano • 1 db VESA konzol • 1 db hálózati adapter • 1 db hálózati kábel • 1 db garanciakártya • 1 db használati útmutató • 1 db meghajtó lemez (OPCIONÁLIS)
  • Page 24 2. LAN (RJ45) csatlakozók 3. USB 3.1 csatlakozók 4. Kijelzőportok 5. HDMI csatlakozó 6. Áramforrás bemenet (19V egyenáram) A ZOTAC ZBOX NANO BEÁLLÍTÁSA 1. Wi-Fi antenna csatlakoztatása 2. Csatlakozás a vezetékes otthoni hálózathoz 3. USB 3.1 eszközök csatlakoztatása 4. DisplayPort kijelző csatlakoztatása 5.
  • Page 25 BUKU PETUNJUK ISI PAKET • 1 x ZOTAC ZBOX nano • 1 x VESA mount • 1 x AC Adapter • 1 x Power Cord • 1 x Kartu Garansi • 1 x User Manual • 1 x Driver disk(OPSI) • 1 x USB drive dengan O/S driver...
  • Page 26 2. LAN (RJ45) ports 3. Ports USB 3.1 4. DisplayPort 5. HDMI port 6. Daya input (DC19V) SIAPKAN ZOTAC ZBOX NANO ANDA 1. Menghubungkan antena untuk Wi-Fi 2. Menghubungkan ke jaringan kabel rumah 3. Menghubungkan perangkat USB 3.1 4. Menghubungkan layar DisplayPort 5.
  • Page 27 • 1 x Disco driver (OPZIONALE) • 1 x USB drive with O/S driver • 1 x Antenna COME PERSONALIZZARE IL TUO ZOTAC ZBOX NANO 1. Rimuovere le 4 viti che bloccano il pannello inferiore. 2. Rimuovere il pannello. INSTALLARE UN MODULO DI MEMORIA 1.
  • Page 28 3. USB 3.1 4. DisplayPort 5. HDMI 6. Alimentazione (DC19V) COME POSIZIONARE IL TUO ZOTAC ZBOX NANO 1. Connettere un’antenna Wi-Fi 2. Connessione alla rete domestica con i cavi di rete 3. Connettere un dispositivo USB 3.1 4. Connettere un monitor DisplayPort 5.
  • Page 29 クイックスタートガイド 内容物 1 x ZOTAC ZBOX nano 1 x VESAマウント 1 x ACアダプタ 1 x 電源ケーブル 1 x 保証書 1 x ユーザーマニュアル 1 x ドライバディスク（オプショナル） 1 x USBドライブ、O/Sドライバ 1 x アンテナ ZOTAC ZBOX NANOの開け方 1. 底面部分に４か所装着されている防振ゴムが固定用のネジ を兼ねています。４か所すべて取りはずしてください。 2. 底面カバーの横に指をかけ、上部へ引き上げるとカバー が外れます。 メモリの取り付け 1. SO-DIMM スロットに メモリを45 度の角度で差し込みます。 2. SO-DIMMスロットの横の金具でメモリが固定されるまでゆっ くり押し下げます。 ハードディスクの取り付け 1. ハードディスクブラケットを見つけ、2つのネジを外し、 ハードディスクブラケットを外します。 2. ハードディスク/SSD ブラケットを2つのネジで 2.5インチ SATA ハードディスクに取り付けます。 3. ハードディスク/SSD をソケットに差し込み、コネクタに ゆっくりスライドさせます。 4. ハードディスクブラケットのネジを締め直します。...
  • Page 30 フロントパネル 1. 電源ボタン 2. PWR LED 3. SATA LED 4. WiFi LED 5. メモリカードリーダー (SD/SDHC/SDXC) 6. ヘッドホン/オーディオ出力ジャック 2 3 4 7. マイクジャック 8. USB 3.1 Type-C 9. USB 3.0 リアパネル 1. WiFi アンテナコネクタ 2. LAN (RJ45) 3. USB 3.1 4. DisplayPort 5. HDMI 6. 電源入力 (DC19V) ZOTAC ZBOX NANOのセッティング 1. 無線LANアンテナを接続する 2. ホームネットワークへ接続する 3. USB 3.1デバイスを接続する 4. DisplayPortケーブルを接続する 5. HDMIケーブルを接続する 6. 電源ケーブルを接続し、電源スイッチを押す...
  • Page 31 빠른시작 가이드 패키지 구성품 • 1 x ZOTAC ZBOX nano • 1 x VESA 마운트 • 1 x AC 어댑터 • 1 x 파워코드 • 1 x 워런티 카드 • 1 x 사용자 메뉴얼 • 1 x 드라이버 디스크(추가사항) • 1 x 드라이버 USB저장소...
  • Page 32 2. LAN (RJ45) 포트 3. USB 3.1 포트 4. DP 포트 5. HDMI 포트 6. 파워입력 (DC19V) ZOTAC ZBOX NANO 셋팅 1. Wi-Fi용 안테나를 연결 합니다. 2. 유선 랜을 연결 합니다. 3. USB 3.1 장치와 연결 합니다. 4. DP포트와 연결 합니다.
  • Page 33 GUIA DE ARRANQUE RÁPIDO CONTENIDO • 1 x ZOTAC ZBOX nano • 1 x montaje VESA • 1 x adaptador AC • 1 x cable de corriente • 1 x tarjeta de garantía • 1 x manual de usuario • 1 x Driver (OPCIONAL) • 1 x USB con driver O/S...
  • Page 34 3. Puertos USB 3.1 4. DisplayPort 5. Puerto HDMI 6. Entrada corriente (DC19V) CONFIGURAR EL ZOTAC ZBOX NANO 1. Conexión de antena para Wi-Fi 2. Conexión a una red doméstica con cable 3. Conectar dispositivos USB 3.1 4. Conexión de una pantalla DisplayPort 5.
  • Page 36 2 3 4...
  • Page 37 GUIA DE ARRANQUE RÁPIDO CONTEÚDO DA EMBALAGEM • 1 x ZOTAC ZBOX nano • 1 x suporte VESA • 1 x transformador AC • 1 x cabo de alimentação • 1 x cartão de garantia • 1 x Manual do Utilizador • 1 x DVD de Drive(OPCIONAL)
  • Page 38 3. Portas USB 3.1 4. Porta de exibição 5. Porta HDMI 6. Entrada de alimentação (19 V DC) CONFIGURAR O ZOTAC ZBOX NANO 1. Ligação de uma antena Wi-Fi 2. Ligação a uma rede doméstica com fios 3. Ligação a dispositivos USB 3.1 4.
  • Page 39 SKRÓCONA INSTRUKCJA OBSŁUGI ZAWARTOŚĆ OPAKOWANIA • 1 x ZOTAC ZBOX nano • 1 x Uchwyt montażowy VESA • 1 x Zasilacz AC • 1 x Kabel zasilający • 1 x Karta gwarancyjna • 1 x Instrukcja użytkownika • 1 x Płyta ze sterownikami(OPCJA) • 1 x USB ze sterownikami...
  • Page 40 2. Porty LAN (RJ45) 3. Porty USB 3.1 4. DisplayPort 5. Port HDMI 6. Gniazdo zasilania (DC19V) KONFIGUROWANIE ZOTAC ZBOX NANO 1. Podłącz antenę Wi-Fi 2. Podłącz przewodową sieć domową 3. Podłącz urządzenia USB 3.1 4. Podłącz wyświetlacz DisplayPort 5. Podłącz wyświetlacz HDMI...
  • Page 41 GUIA RÁPIDO CONTEÚDO DA EMBALAGEM • 1 x ZOTAC ZBOX nano • 1 x Suporte VESA • 1 x Adaptador AC • 1 x Cabo de força • 1 x Cartão de garantia • 1 x Manual do usuário • 1 x Disco de driver(OPCIONAL) • 1 x Unidade USB com unidade O/S...
  • Page 42 3. Porta USB 3.1 4. Porta DisplayPort 5. Porta HDMI 6. Entrada de energia (DC19V) CONFIGURANDO O SEU ZOTAC ZBOX NANO 1. Conexão antena para Wi-Fi 2. Ligar a uma rede doméstica com fio 3. Conectando dispositivos USB 3.1 4. Conectando exibição DisplayPort 5.
  • Page 43 GHID DE PORNIRE RAPIDĂ CONTEÚDO DA EMBALAGEM • 1 x ZOTAC ZBOX nano • 1 x Sistem de Montare VESA • 1 x Adaptor CC • 1 x Cablu de Alimentare • 1 x Carduri de Garanţie • 1 x Manualul Utilizatorului • 1 x Unitate de disc (OPŢIONAL)
  • Page 44 3. Porturi USB 3.1 4. DisplayPort 5. Port HDMI 6. Intrare de curent (CC19V) SETARE ZOTAC ZBOX NANO 1. Conectarea antenei pentru Wi-Fi 2. Conectarea la o reţea de domiciliu cablată 3. Conectarea dispozitivelor USB 3.1 4. Conectarea afişorului DisplayPort 5.
  • Page 45 РУКОВОДСТВО ПО УСТАНОВКЕ КОМПЛЕКТ ПОСТАВКИ • 1 х ZOTAC ZBOX nano; • 1 х Крепление VESA; • 1 х Блок питания; • 1 х Шнур питания; • 1 х Гарантийный талон; • 1 х Руководство пользователя; • 1 х Диск с драйверами;(ДОПОЛНИТЕЛЬНО) •...
  • Page 46 3. Порты USB 3.1 4. Разъем DisplayPort 5. Разъем HDMI 6. Разъем питания (19 В, постоянный ток) УСТАНОВКА ВАШЕГО ZOTAC ZBOX NANO 1. Подключение антенны Wi-Fi 2. Подключение проводной домашней сети 3. Подключение устройств USB 3.1 4. Подключение дисплея DisplayPort 5.
  • Page 47 SKRAĆENI VODIČ ZA RAD SADRŽAJ PAKOVANJA • 1 x ZOTAC ZBOX nano • 1 x Zglobni nosač • 1 x AC adapter • 1 x Strujni kabl • 1 x Garantni list • 1 x Priručnik za korisnike • 1 x drajver disk(OPCIONO) • 1 ×...
  • Page 48 2. LAN (RJ45) portovi 3. USB 3.1 portovi 4. Port ekrana 5. HDMI port 6. Naponski ulaz (DC 19V) POSTAVLJANJE ZOTAC ZBOX NANO-A 1. Povezivanje antene za Wi-Fi 2. Povezivanje sa ožičenom kućnom mrežom 3. Povezivanje USB 3.1 uređaja 4. Povezivanje DisplayPort ekrana 5.
  • Page 49 STRUÈNÁ PRÍRUÈKA OBSAH BALENIA • 1 x zariadenie ZOTAC ZBOX nano • 1 x držiak VESA • 1 x sieťový adaptér • 1 x napájací kábel • 1 x záručný list • 1 x príručka používateľa • 1 x inštalačný disk (VOLITEĽNÉ) • 1 x USB s O/S ovládač...
  • Page 50 3. Porty USB 3.1 4. Port na displej 5. Port HDMI 6. Napájanie (DC 19 V) NASTAVENIE ZARIADENIA ZOTAC ZBOX NANO 1. Zapojenie antény pre Wi-Fi 2. Zapojte systém k domácej káblovej sieti. 3. Pripojenie USB 3.1 zariadení. 4. Zapojenie displeja do portu displeja.
  • Page 51 NAVODILA ZA HITER ZAČETEK UPORABE VSEBINA PRODAJNEGA PAKETA • 1 x ZOTAC ZBOX nano • 1 x nosilec VESA • 1 x napajalnik AC • 1 x napajalni kabel • 1 x garancijski list • 1 x uporabniški priročnik • 1 x pogonski disk (DODATNO) • 1 x USB pogon z gonilnikom O/S...
  • Page 52 3. Vrata USB 3.1 4. Vhod DisplayPort 5. Vhod HDMI 6. Vhod za napajanje (19 V DC) VZPOSTAVITEV NAPRAVE ZOTAC ZBOX NANO 1. Priklop antene za Wi-Fi 2. Priklop na domače žično omrežje 3. Priklop USB 3.1 naprav 4. Priklop zaslona na DisplayPort 5.
  • Page 53 HIZLI KULLANIM KLAVUZU PAKET IÇERIĞI • 1 x ZOTAC ZBOX nano • 1 x VESA bağlantısı • 1 x AC adaptör • 1 x Güç Kablosu • 1 x Garanti Kartı • 1 x Kullanım KIlavuzu • 1 x Sürücü Diski (OPSIYONEL) • 1 x İşletim sistemi sürücüleri USB belleği...
  • Page 54 2. LAN (RJ45) çıkışları 3. USB 3.1 çıkışları 4. DisplayPort 5. HDMI çıkış 6. Güç Girişi (DC19V) ZOTAC ZBOX NANO’INIZI AYARLAMAK 1. Wi-Fi’ye anten bağlamak 2. Bir kablolu ev ağına bağlanmak 3. USB 3.1 aygıtları bağlamak 4. DisplayPort görüntü bağlamak 5.
  • Page 55 ПОСІБНИК ЗІ ШВИДКОГО ВСТАНОВЛЕННЯ КОМПЛЕКТ ПОСТАВКИ • 1 х ZOTAC ZBOX nano • 1 х кріплення VESA • 1 х блок живлення • 1 х шнур живлення • 1 х гарантійний талон • 1 х посібник користувача • 1 х диск з драйверами(ЕЛЕМЕНТ ДОДАТКОВОЇ...
  • Page 56 3. Порти USB 3.1; 4. Порт DisplayPort; 5. Порт HDMI; 6. Місце для підключення блока живлення (19 В, постійний струм) ВСТАНОВЛЕННЯ ВАШОГО ZOTAC ZBOX NANO 1. Підключення антени Wi-Fi 2. Підключення дротової домашньої мережі 3. Підключення пристроїв USB 3.1 4. Підключення дисплея DisplayPort 5.
  • Page 57 291-SB418-01...
