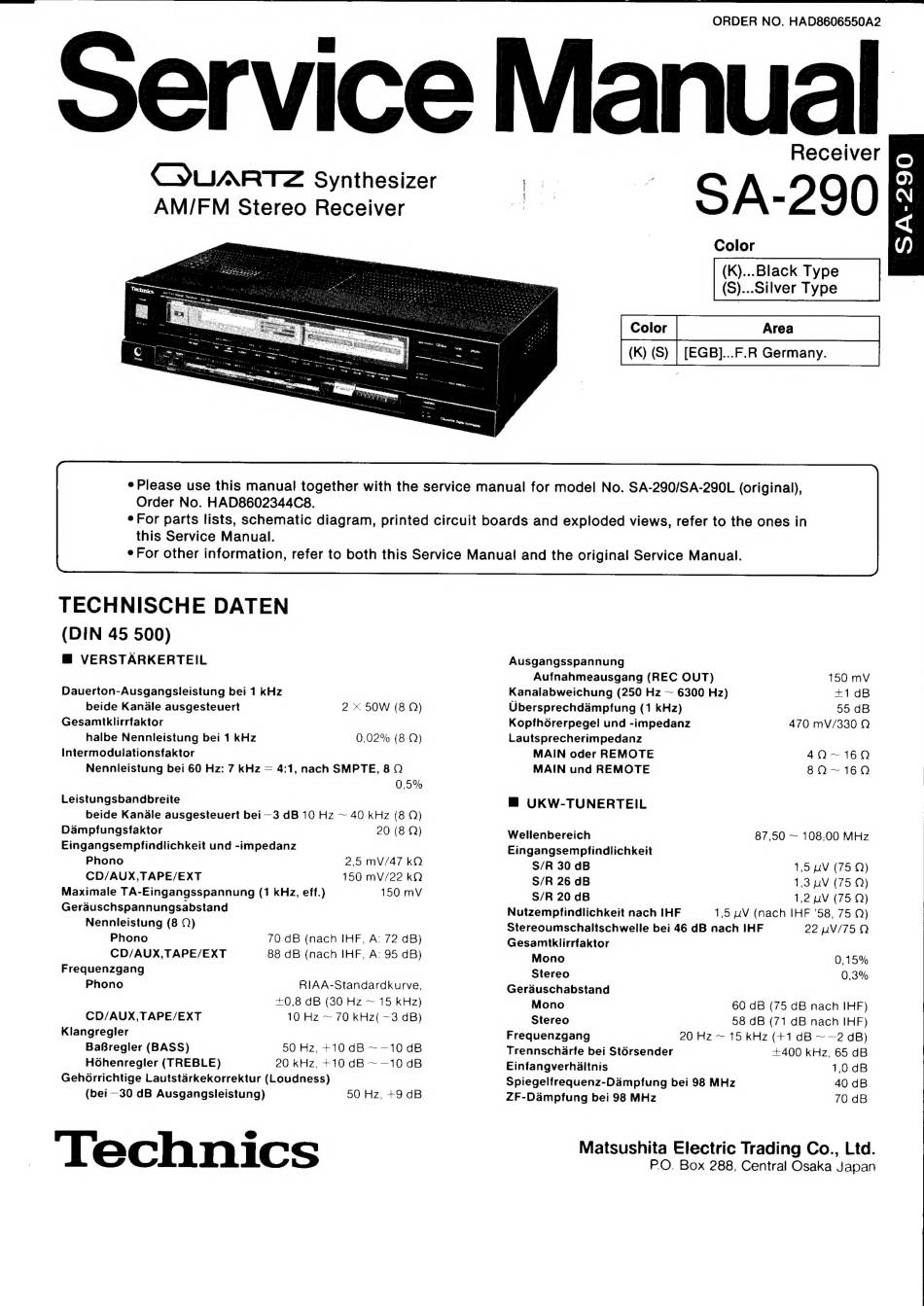

Technics SA-290 Service Manual

ORDER NO. HAD8606550A2
Service Manual
Receiver Fa

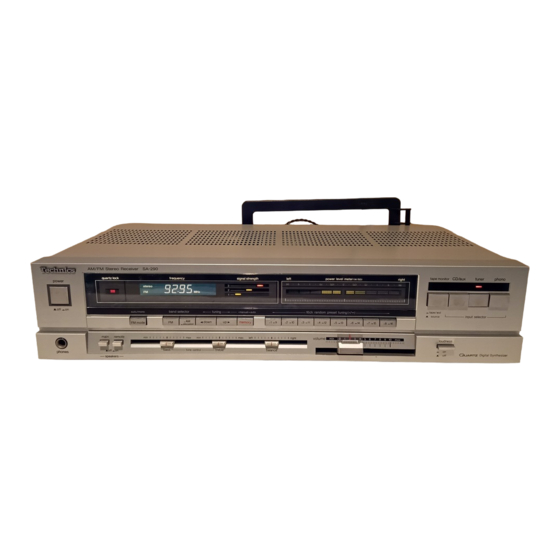

CYUARTZ Synthesizer 7 ' S A 990 0)
AM/FM Stereo Receiver — =
(S)...Silver Type
(K) (S) | [EGB]...-.R Germany.
¢ Please use this manual together with the service manual for model No. SA-290/SA-290L (original),
Order No. HAD8602344C8.
¢For parts lists, schematic diagram, printed circuit boards and exploded views, refer to the ones in
this Service Manual.
¢For other information, refer to both this Service Manual and the original Service Manual.
TECHNISCHE DATEN
(DIN 45 500)
@ VERSTARKERTEIL Ausgangsspannung
Aufnahmeausgang (REC OUT) 150 mV
Dauerton-Ausgangsleistung bei 1 kHz Kanalabweichung (250 Hz ~ 6300 Hz) +1 dB
beide Kandle ausgesteuert 2 < SOW (8 2) Ubersprechdampfung (1 kHz) 55 dB
Gesamtklirrfaktor Kopfh6rerpegel und -impedanz 470 mV/330 Q
halbe Nennleistung bei 1 kHz 0,02% (8 ) Lautsprecherimpedanz
Intermodulationsfaktor MAIN oder REMOTE 40~ 169
Nennleistung bei 60 Hz: 7 kHz = 4:1, nach SMPTE, 8 MAIN und REMOTE 80 ~ 160
0,5%
Leistungsbandbreite BM UKW-TUNERTEIL
beide Kandle ausgesteuert bei —3 dB 10 Hz ~ 40 kHz (8 2)
Dampfungsfaktor
20 (8 2)
Wellenbereich
87,50 ~ 108,00 MHz
Eingangsempfindlichkeit und -impedanz Eingangsempfindlichkeit
Phono 2,5 mMV/47 kQ S/R 30 dB 15 uv (75 Q)
CD/AUX,TAPE/EXT 150 mV/22 kQ S/R 26 dB 1,3 nV (75.9)
Maximale TA-Eingangsspannung (1 kHz, eff.) 150 mV S/R 20 dB 1,2 uV (75.Q)
Gerauschspannungsabstand
Nutzempfindlichkeit nach IHF
1,5 uV (nach IHF '58, 75 Q)
Nennleistung (8 [)
Stereoumschaltschwelle bei 46 dB nach IHF
22 uV/75 9
Phono 70 dB (nach IHF, A: 72 dB) Gesamtklirrtaktor
CD/AUX, TAPE/EXT 88 dB (nach IHF, A: 95 dB) Mono 0.15%
Frequenzgang
Stereo
0,3%
Phono RIAA-Standardkurve, Gerduschabstand
+0,8 dB (30 Hz ~ 15 kHz) Mono 60 dB (75 dB nach IHF)
CD/AUX, TAPE/EXT
10 Hz ~ 70 kHz( ~3 dB)
Stereo 58 dB (71 dB nach IHF)
Klangregler
Frequenzgang 20 Hz ~ 15 kHz (+1 dB ~ —2 dB)
BaBregler (BASS)
50 Hz, +10 dB ~—-10 dB
Trennschiarfe bei Stérsender
+400 kHz, 65 dB
HGhenregler (TREBLE)
20 KHz, +10 dB ~—-10 dB
Einfangverhditnis
1,.0dB
Gehorrichtige Lautstarkekorrektur (Loudness) Spiegelfrequenz-Dampfung bei 98 MHz 40 dB
(bei —30 dB Ausgangsleistung)
50 Hz, +9 dB
ZF-Dampfung bei 98 MHz
70 dB
Matsushita Electric Trading Co., Ltd.
P.O. Box 288, Central Osaka Japan
'Technics
