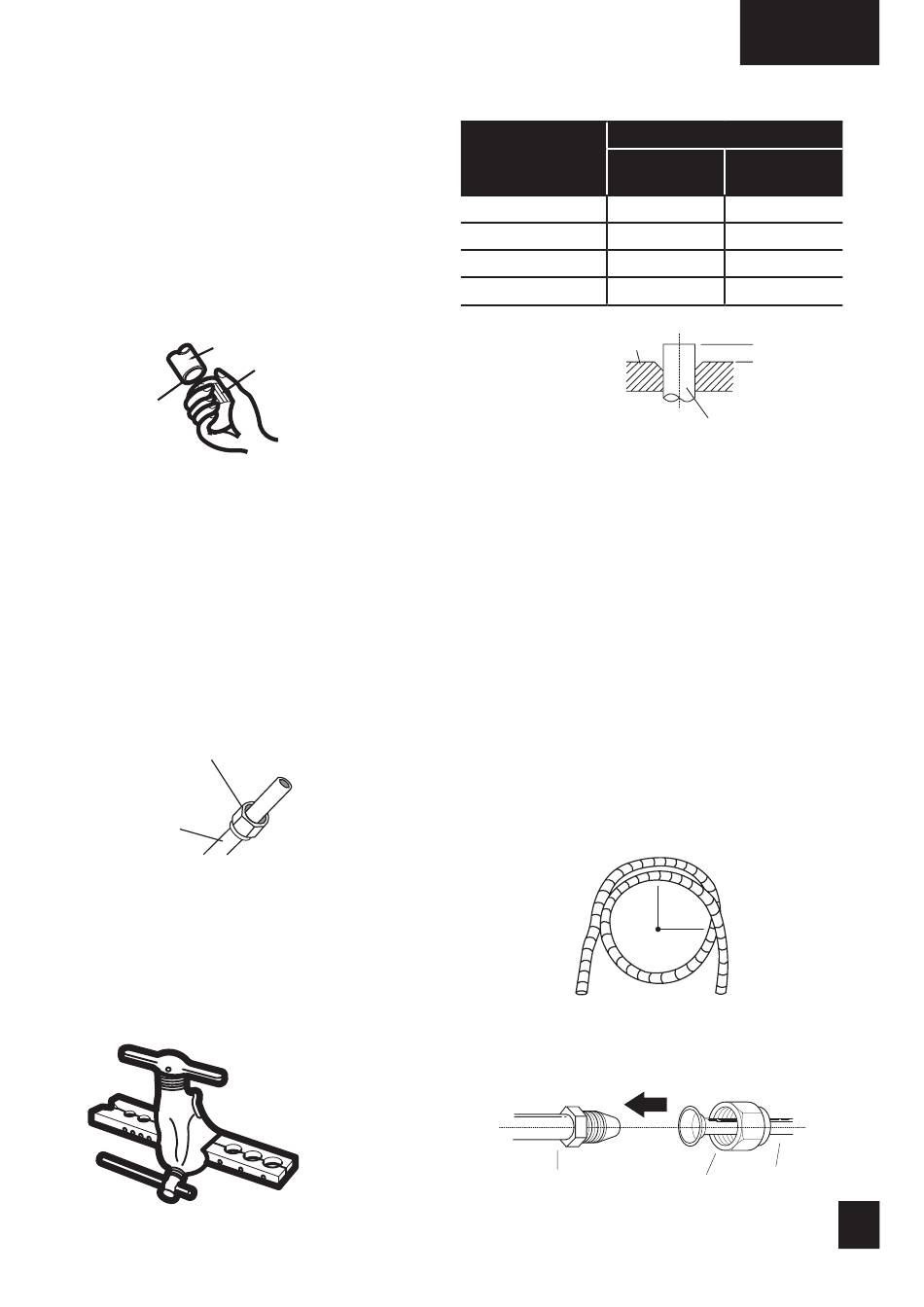

Βήμα 2: Αφαιρέστε τα τρίμματα από το κόψιμο
Τα σπασίματα στις άκρες μπορούν να
επηρεάσουν την αεροστεγή σφράγιση της
σύνδεσης σωληνώσεων ψυκτικού υγρού.
Πρέπει να διορθωθούν οπωσδήποτε.
1. Κρατήστε το σωλήνα σε κλίση προς τα
κάτω για να αποφύγετε να πέσουν τα
υπολείμματα από τα σπασίματα μέσα στον
σωλήνα.
2. Χρησιμοποιώντας ένα αλεζουάρ ή
εργαλείο αφαίρεσης βρομιάς, διορθώστε
όλα τα σπασίματα από το κομμένο τμήμα
του σωλήνα.
Σωλήνας
Κατεύθυνση
προς τα κάτω
Βήμα 3: Τα άκρα των σωλήνων καύσης
Το σωστό κάψιμο διασφαλίζει καλό σφράγισμα.
1. Μετά την αφαίρεση των υπολειμμάτων
από τα σπασίματα από το κομμένο
σωλήνα, σφραγίστε τα άκρα τους με ταινία
PVC για να αποτρέψετε την είσοδο ξένων
υλικών στο σωλήνα.
2. Τυλίξτε το σωλήνα με μονωτικό υλικό.
3. Τοποθετήστε παξιμάδια καύσης και στα
δύο άκρα του σωλήνα. Βεβαιωθείτε
ότι έχουν στραφεί προς τη σωστή
κατεύθυνση, επειδή δεν μπορείτε να τα
βάλετε ή να αλλάξετε την κατεύθυνση τους
μετά την καύση.
Παξιμάδι Καύσης
Χαλκοσωλήνας
4. Αφαιρέστε την ταινία PVC από τα άκρα του
σωλήνα όταν είστε έτοιμοι να εκτελέσετε
εργασία με καύση.
5. Πιάστε με σφικτήρα το καλούπι καύσης
και περάστε την άκρη του σωλήνα. Το
άκρο του σωλήνα πρέπει να εκτείνεται
πέρα από την άκρη του καλουπιού καύσης
σύμφωνα με τις διαστάσεις που φαίνονται
στον παρακάτω πίνακα.
Αλεζουάρ
ΕΠΕΚΤΑΣΗ ΣΩΛΗΝΑ ΜΕΤΑ ΤΟ ΚΑΛΟΥΠΙ
ΚΑΥΣΗΣ
Εξωτερική
διάμετρος
Ελάχιστη.
σωλήνα (mm)
ø6,35 (ø0,25") 0,7 (0,0275")
ø9,52 (ø0,375") 1,0 (0,04")
ø12,7 (ø0,5") 1,0 (0,04")
ø15,88 (ø0,63") 2,0 (0,078")
Καλούπι καύσης
6. Τοποθετήστε το εργαλείο καύσης στο
καλούπι.
7. Γυρίστε τη λαβή του εργαλείου καύσης
δεξιόστροφα μέχρι ο σωλήνας να είναι
πλήρως φλεγμένος.
8. Αφαιρέστε το εργαλείο καύσης και
το καλούπι καύσης, στη συνέχεια
επιθεωρήστε το άκρο του σωλήνα για
ρωγμές ή και καύση.
Βήμα 4: Συνδέστε τους σωλήνες
Κατά τη σύνδεση των σωλήνων ψυκτικού
υγρού, προσέξτε να μην χρησιμοποιήσετε
υπερβολική ροπή ή να παραμορφώσετε
τις σωληνώσεις με οποιονδήποτε τρόπο.
Συνδέστε πρώτα το σωλήνα χαμηλής πίεσης
και μετά τον υψηλής.
ΕΛΑΧΙΣΤΗ ΑΚΤΙΝΑ ΚΑΜΨΗΣ
Κατά την κάμψη των συνδετικών σωληνώσεων
ψυκτικού υγρού, η ελάχιστη ακτίνα κάμψης
είναι 10cm.
Ακτίνα ≥10cm (4in)
Οδηγίες για τη σύνδεση των σωληνώσεων
στην μονάδα εσωτερικού χώρου
1. Ευθυγραμμίστε το κέντρο των δύο
σωλήνων που θα συνδέσετε.
Σωλήνωση μονάδας εσωτερικού χώρου
Εγχειρίδιο χρήστη/
Εγχειρίδιο
εγκατάστασης
A (mm)
Μέγιστη.
1,3 (0,05")
1,6 (0,063")
1,8 (0,07")
2,2 (0,086")
Σωλήνας
Παξιμάδι Καύσης Σωλήνας
34
