- Page 1 PT1510MX Touchscreen LCD Monitors USER’S GUIDE www.planar.com...
- Page 3 Important Recycle Instructions: Lamp(s) inside this product contain mercury. This product may contain other electronic waste that can be hazardous if not disposed of properly. Recycle or dispose in accordance with local, state, or federal Laws. For more information, contact the Electronic Industries Alliance at WWW.EIAE.ORG. For lamp specific disposal information check WWW.LAMPRECYCLE.ORG.
-
Page 5: Table Of Contents
Table of Contents Usage Notice Precautions ..................2 Introduction About Planar’s PT1510MX ..............3 Touch Screen for PT1510MX……………………………………………..4 Package Overview ................5 Installation Product Overview ................6 VESA Mount your monitor………………………………………………..9 Start Your Installation…………………………………………………….10 User Controls Front Panel Controls ................ 14 How to Use the OSD Menus ............ -
Page 6: Usage Notice
Usage Notice - To prevent the risk of fire or shock hazards, do not Warning expose this product to rain or moisture. - Please do not open or disassemble the product as Warning this may cause electric shock. Precautions Follow all warnings, precautions and maintenance as recommended in this user’s manual to maximize the life of your unit. -
Page 7: Introduction

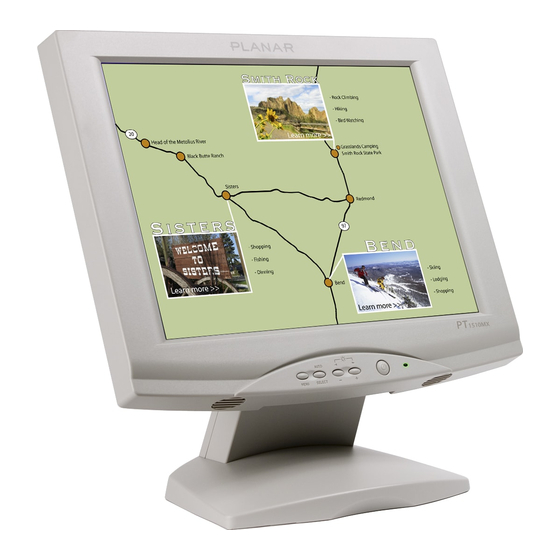

Introduction About Planar’s PT1510MX The PT1510MX is a 15” flat panel screen with an active matrix, thin-film transistor (TFT) liquid crystal display (LCD). Features include: Direct Analog signal input Active matrix TFT LCD technology 1024x768 XGA resolution 15” diagonal screen size 31.5 ~ 60 kHz horizontal scan... -
Page 8: Touch Screen For Pt1510Mx
Touch Screen for PT1510MX Analog 5-wire resistive touch screen for finger and stylus input Surface: Anti-glare treatment Interface: Dual RS-232 Serial/USB controller Durability: 35 million touches at a single point Hardness of surface: 2H MIN (As provided in JIS K 5400) Operating force: 0.10~1.96N(10g~200g when using a silicon tipped pen with a 3 mm radius and a hardness of 60) Transmissivity: 76% (Typ.) -
Page 9: Package Overview
Package Overview LCD Display Power Adapter Power Cord VGA Signal Cable Audio-in Cable USB Cable RS-232 Cable Landing Strip Touchscreen Driver Installation CD-ROM User’s Guide... -
Page 10: Installation
Installation Product Overview Front View Back View... - Page 11 Connector Ports “A” Connector Ports “B” RS-232...
- Page 12 Kensington Security Slot The monitor can be secured to your desk or any other fixed object with Kensington lock security products. The Kensington lock is not included.
-
Page 13: Vesa Mount Your Monitor
VESA Mount Your Monitor This monitor conforms to the VESA Flat Panel Mounting Physical Mounting Interface Standard which defines a physical mounting interface for flat panel monitors, and corresponding standards for flat panel monitor mounting devices, such as wall and table arms. The VESA mounting interface is located on the back of your monitor. -
Page 14: Start Your Installation
Start Your Installation Remove the Back Cover Please follow these instructions to remove the cover on the back panel of the LCD so that you can connect the cables in “Connector Ports B.” 1. To remove the back cover, follow the arrows in Figure A and press with both your thumbs. - Page 15 Connecting the Display (Figure 11.1, 11.2) To setup this display, please refer to the following figure and procedures. 1. Be sure all equipment is turned off. 2. Connect the DC power cord to the power connector on the monitor; plug one end of the AC power cord into the power adapter, and the other end into an electrical outlet (11.1 ).
-
Page 18: User Controls
User Controls Front Panel Controls Control Function No / Icon MENU Menu button Display the OSD menus Select – To select the adjustment items from OSD menus. SELECT/AUTO Select/Auto Auto – To activate the “Auto Adjustment” function to obtain an optimum image. 1. -
Page 19: How To Use The Osd Menus
How to Use the OSD Menus Press the "MENU" button to pop up the “on-screen menu” and to select among the four Main Menus. 2. Choose the adjustment items by pressing the “Select/Auto” button. 3. Adjust the value of the adjustment items by pressing the “ ”or “ “ button. 2. -
Page 20: On-Screen Display Menus For Pt1510Mx Product
On-Screen Display Menus for the PT1510MX Product Main Menu Menu Level 2 Function Description Remark Choose this function to adjust the Default 30 Brightness brightness of the image. Choose this function to adjust the Default 40 Contrast contrast of the image. Minimizes any vertical bars or stripes Clock Adjustment... -
Page 21: Troubleshooting
Appendix Troubleshooting If you are experiencing trouble with the LCD display, refer to the following. If the problem persists, please contact your local dealer or our service center. Problem: No image appears on screen. Check that all the I/O and power connectors are correctly and well connected as described in the “Installation”... -
Page 22: Warning Signal
LCD display cannot receive a clean signal from the computer graphics card. There may be two sources for this problem. Please check the cable connections or contact Planar for more information. No Signal This message means that the LCD Display has been powered on but it cannot receive any signal from the computer graphics card. -
Page 23: Product Dimensions
Product Dimensions... -
Page 24: Compatibility Modes
Compatibility Modes V. Frequency H. Frequency Mode Resolution (Hz) (kHz) IBM VGA 640 x 350 31.5 640 x 400 IBM VGA 31.5 720 x 400 IBM VGA 31.5 640 x 480 IBM VGA 31.5 VESA VGA 640 x 480 37.9 VESA VGA 640 x 480 37.5... -
Page 25: Touch Screen Driver Installation
Touch Screen Driver Installation The PT1510MX is available with both RS-232 and USB connections. The PT1510MX is Microsoft® Windows® HID (Human Interface Device) compatible if you use the USB touch screen interface. No additional software driver is required for general operation of the touch screen. A calibration tool can be installed for improved touch position accuracy. - Page 26 PT1510MX Optional Resistive Calibration Tool Install: If you would like to use the Optional Resistive Calibration Tool, follow the instructions below: 1. Open the CD-Rom. 2. Select the Monitor Size and then Model Name 3. Click on the “Load Utility” button that appears to the right of the Model Name.
- Page 27 ® If you are using a PC running Windows Vista, XP or 2000 operating system, follow the instructions below. Using the RS232 connection: 1. Be sure that RS232 cable is connected from the computer. 2. Power on the computer. 3. Load the touch screen driver CD. 4.
-
Page 28: Product Registration And Technical Support
PT1510MX 触 摸 屏 液 晶 显 示 器 用 户 指 南 www.planar.com... - Page 30 Windows Microsoft, Inc.
- Page 31 WWW.EIAE.ORG WWW.LAMPRECYCLE.ORG 。...
- Page 32 使 用 须 知 使 用 须 知 使 用 须 知 ................2 使 用 前 注 意 事 项 介 绍 介 绍 介 绍 介 绍 Planar PT1510MX ..............3 简 介 PT1510MX ................. 4 触 摸 屏...
- Page 33 ..............21 触 摸 屏 驱 动 程 序 安 装 产 品 注 册 和 技 术 支 持 ..............24...
-
Page 34: 使 用 须 知 使 用 前 注 意 事 项
使用须知 为 了 避 免 火 灾 或 者 触 电 危 险 ， 请 勿 使 本 产 品 遭 受 警 告 警 告 警 告 警 告 雨 淋 或 受 潮 。 请 勿 打 开 或 拆 解 本 产 品 ， 以 免 遭 到 电 击 。 警... -
Page 36: Planar Pt1510Mx简介
介绍 简介 简介 简介 Planar PT1510MX简介 PT1510MX为 15”平板显示器采用有源矩阵、薄膜晶体 管（TFT）液晶显示屏（LCD） 。 功 能 特 点 ： TFT LCD 1024x768 XGA 31.5 60 kHz 56 75 Hz VESA DPMS Kensington 75 mm VESA... - Page 37 RS-232 /USB – 1W/...
-
Page 38: Pt1510Mx触摸屏
触摸屏 触摸屏 触摸屏 PT1510MX触摸屏 RS-232 /USB 3500 2H MIN JIS K 5400 :0.10 1.96N 3 mm 200g Windows® VISTA, XP, 2000, ME, 98, NT4.0, CE, XP Embedded, Linux, Apple® Mac OS... -
Page 39: 组件概览
组件概览 组件概览 组件概览 组件概览 RS-232... -
Page 40: 产 品 概 述
安装 产品概 产品概 产品概 产品概述 述 述 述 视 图... - Page 41 端 口 A （ 后 盖 内 侧 ） 端 口 B...
- Page 42 输 入 V G A 输 入 音 频 输 入...
- Page 43 防 盗 锁 槽 防 盗 锁 槽 Kensington 防 盗 锁 槽 防 盗 锁 槽 Kensington Kensington 防 盗 锁 防 盗 锁 槽 槽 槽 槽 防 盗 锁 防 盗 锁 K e n s i s i s i s i n g n g n g n g t t t t o n o n o n o n K e n K e n K e n...
-
Page 44: 显示器的Vesa安装
显示器的 显示器的 显示器的 显示器的VESA安装 安装 安装 安装 VESA VESA V E S A 警 告 ！ 警 告 ！ 警 告 ！ 警 告 ！ 8 mm 8 mm... -
Page 46: 开始安装
开始安装 开始安装 开始安装 开始安装 拆 卸 后 盖 11.1 理 线 槽... - Page 48 连 接 显 示 器 （ （ （ （ 图 图 图 图 连 接 显 示 器 1 1.1 、 、 、 、 1 1.2 ） ） ） ） 连 接 显 示 器 连 接 显 示 器 11.1 (11.1 ) (11.1 )
- Page 49 1 1.1 图 音 频 输 入 线...
- Page 50 1 1.2 图 音 频 输 入 线...
-
Page 51: 用户控制 前面板控制
用户控制 前面板控制 前面板控制 前面板控制 前面板控制 编 号 编 号 编 号 编 号 图 标 图 标 图 标 图 标 控 制 控 制 控 制 控 制 功 能 功 能 功 能 功 能 MENU O SD 菜... -
Page 53: 如何使用Osd菜单
如何使用 如何使用OSD菜单 如何使用 如何使用 菜单 菜单 菜单 MENU on-screen menu Select/Auto 请 注 意 请 注 意 ： ： ： ： 请 注 意 请 注 意 “-” “Menu” OSD Locked 请 注 意 请 注 意 请 注 意 请... -
Page 54: Pt1510Mx 产 品 的 屏 幕 显 示 菜 单
PT1510MX 产 品 的 屏 幕 显 示 菜 单 产 品 的 屏 幕 显 示 菜 单 产 品 的 屏 幕 显 示 菜 单 产 品 的 屏 幕 显 示 菜 单 主 菜 单 主... - Page 55 Exit( 結 束 退 出 O SD 菜 单 。...
-
Page 56: 故障排除
附录 故障排除 故障排除 故障排除 故障排除 如 果 液 晶 显 示 器 出 现 故 障 ， 请 查 阅 以 下 内 容 。 如 果 问 题 仍 未 解 决 ， 请 联 系 当 地 经 销 商 或 我 们 的 服 务 中 心 。 1024 x 768 Clock Phase... - Page 57 Clock Phase...
-
Page 58: 警告信号
警告信号 警告信号 警告信号 警告信号 如 果 您 在 液 晶 显 示 器 屏 幕 上 看 到 警 告 信 息 ， 则 表 示 液 晶 显 示 器 无 法 从 计 算 机 图 形 卡 接 收 完 好 的 信 号 。 出... -
Page 59: 产品尺寸
产品尺寸 产品尺寸 产品尺寸 产品尺寸... - Page 60 兼容性模式 兼容性模式 兼容性模式 兼容性模式 垂 直 频 率 垂 直 频 率 水 平 频 率 水 平 频 率 垂 直 频 率 垂 直 频 率 水 平 频 率 水 平 频 率 模 式 模 式 模 式 模 式 分...
- Page 61 触摸屏驱动程序安装 触摸屏驱动程序安装 触摸屏驱动程序安装 触摸屏驱动程序安装 PT1510MX RS-232 USB PT1510MX Microsoft® Windows® HID Windows VISTA, XP, 2000, ME, 98, NT4.0, CE, ® XP Embedded, Linux, Apple Mac OS ® RS232 连 接 线 。 因 为 这 样 会 引 起 驱 动 程 序 冲 突...
- Page 62 PT1510MX 电 阻 式 校 准 工 具 安 装 选 项 ： 电 阻 式 校 准 工 具 安 装 选 项 ： 电 阻 式 校 准 工 具 安 装 选 项 ： 电 阻 式 校 准 工 具 安 装 选 项 ： 如...
- Page 63 ® W indows Vista, XP 2000 您 安 装 的 操 作 系 统 为 或 ， 请 按 照 以 下 说 明 若 操 作 ： R S232 采 用 采 用 采 用 采 用 连 接 方 式 ： 连...
- Page 64 产品注册和技术支持 产品注册和技术支持 产品注册和技术支持 产品注册和技术支持 立即注册您的 立即注册您的 Planar 产品 产品 立即注册您的 立即注册您的 产品 产品 Planar Planar 您 选 产 品 。 为 确 保 您 能 全 面 体 产 品 的 点 和 到 的 感 谢 购 够 验...
- Page 65 产 产 产 产 品中有毒有害物 品中有毒有害物 品中有毒有害物 品中有毒有害物质 质 质 质 或元素的名称及含量 或元素的名称及含量 或元素的名称及含量 或元素的名称及含量 有 毒 有 害 物 质 或 元 素 ( Pb) ( Hg) ( Cd) 铅 汞 镉 六 价 铬 多 溴 联 苯 多...
