4. Insérez les écrous (C) dans les deux évidements
hexagonaux situés sur le capuchon d'extraction de
poussière.
5. Positionnez le capuchon sous l'ensemble du guide.
6. Enfilez les deux vis centrales dans les trous de
l'ensemble du guide et vissez-les sur les écrous du
capuchon.
Le capuchon d'extraction de poussière est conçu pour
accepter des tuyaux d'aspiration de 35 mm. Un
adaptateur inclus permet de raccorder le capuchon à
des tuyaux d'aspiration de 1-1/4 po et 1-1/2 po.
N'utilisez pas ce capuchon en même temps que
d'autres capuchons d'extraction de poussière montés
sur votre défonceuse.
C
M
MONTAGE DU GUIDE SUR
LA DÉFONCEUSE
1. Enfilez les tiges F dans l'embase de la défonceuse.
Pour améliorer la stabilité de la machine, assurez-
vous que les deux tiges passent par les deux trous
et dépassent du côté opposé de l'embase de la
défonceuse. (Au minimum, les tiges doivent être
enfilées suffisamment loin dans l'embase de la
défonceuse pour que leur partie inférieure repose
sur l'embase en aval des deux vis moletées (N).)
2. Fixez fermement la défonceuse sur les tiges en
serrant les vis moletées N. (Sur certains modèles
de défonceuse, les vis moletées sont remplacées
par un autre jeu de boutons à ailettes.) (Fig. 1 o 3).
RÉGLAGE DE LA POSITION DU GUIDE
DE DÉFONCEUSE
La défonceuse peut être positionnée, soit directement
au-dessus des plaques de guidage pour les
opérations de toupillage de chant ou de rainurage
près du bord de la pièce, soit à distance des plaques
de guidage pour la réalisation de rainures loin du bord
de la pièce.
Pour effectuer le réglage initial, glissez l'ensemble du
guide de défonceuse
approximativement jusqu'à la position désirée et
serrez fermement le jeu de boutons à ailette arrière
(I). (Fig1)

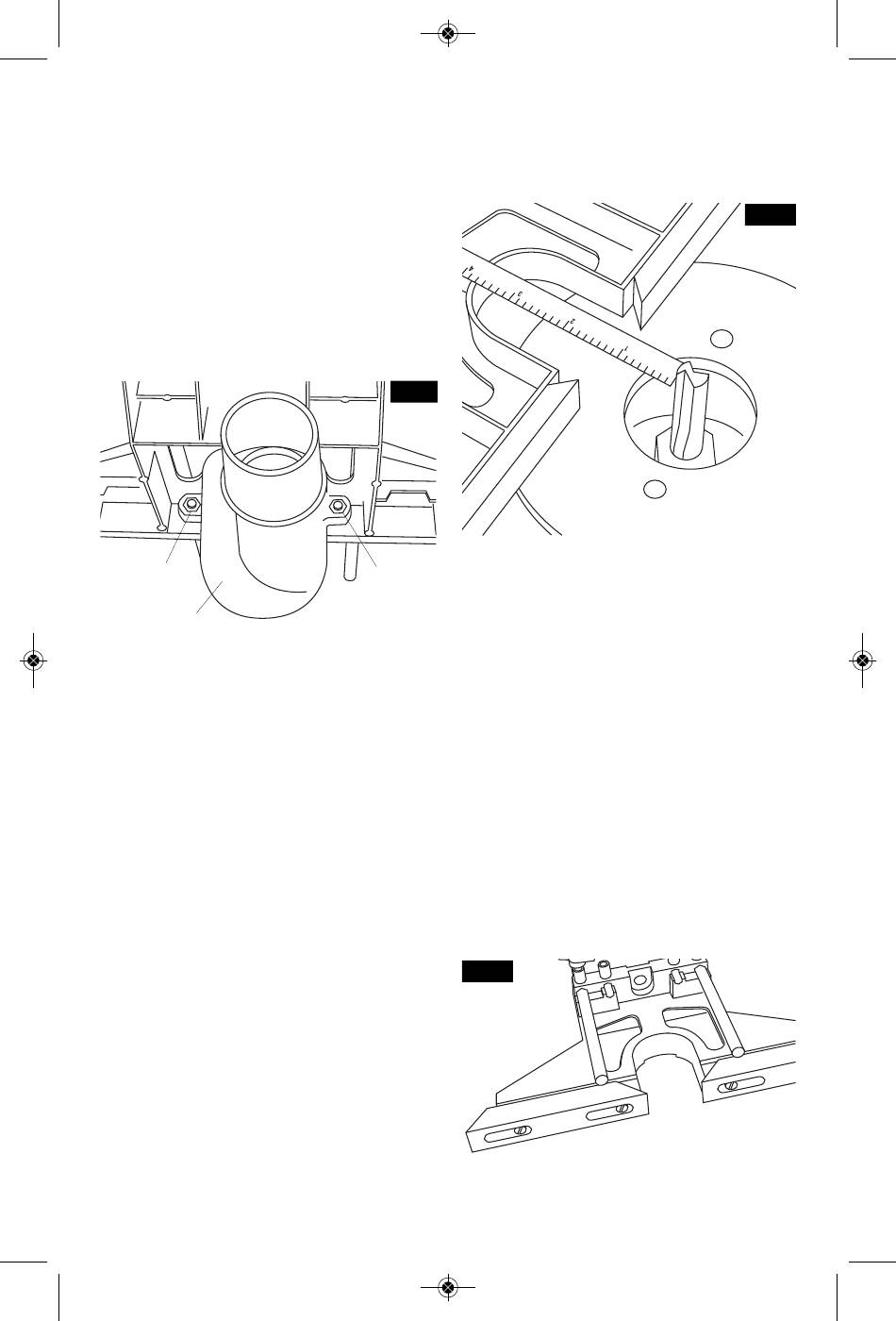

FIG. 4
C
le long des tiges
-8-
Pour déterminer la distance entre le fer et les plaques
de guidage, placez un réglet dans l'évidement situé à
la partie inférieure du guide et mesurez la distance
entre la face des plaques de guidage et la périphérie
du fer de défonceuse. (Fig. 5)
Pour le réglage fin :
1. Sans déplacer la vis de réglage fin, tournez le
tambour gradué (L) de manière à ce que la
graduation '0' soit en face du repère situé sur le
système de réglage fin (J). Cela facilite le
déplacement précis du guide vers l'avant ou vers
l'arrière de la valeur désirée.
2. Desserrez les boutons à ailettes avant (G).
3. Pour rapprocher la défonceuse du guide de
défonceuse, tournez le bouton de réglage fin (K) en
sens horaire (vu de l'arrière du guide de
défonceuse). Pour l'en éloigner, tournez-le en sens
inverse. La course totale pour chaque tour du
bouton est de 5/64 po ou 2 mm.
4. Une fois le guide réglé à l'emplacement désiré,
resserrez fermement les boutons à ailettes (G).
RÉGLAGE DES PLAQUES DE GUIDAGE
Positionnez les plaques de guidage (D) à fond vers
l'extérieur pour augmenter la longueur de la surface de
guidage et améliorer la stabilité sur les pièces longues.
(Fig. 6)
FIG. 6
PLAQUES DE GUIDAGE OUVERTES
FIG. 5
