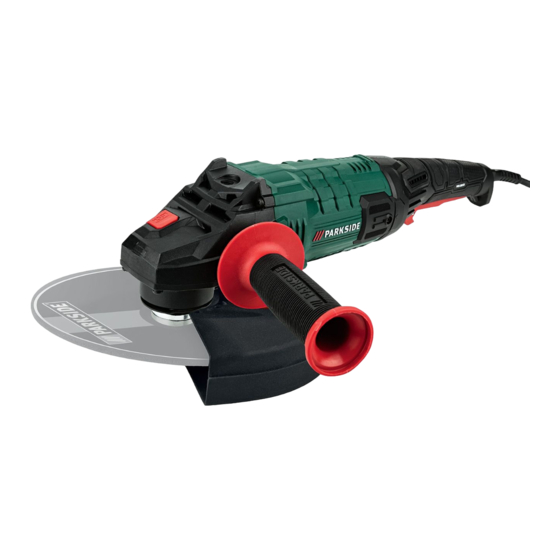

WINKELSCHLEIFER / ANGLE GRINDER
MEULEUSE D'ANGLE PWS 230 C3
WINKELSCHLEIFER
Originalbetriebsanleitung
MEULEUSE D'ANGLE
Traduction du mode d'emploi d'origine
SZLIFIERKA KĄTOWA
Tłumaczenie oryginalnej instrukcji obsługi
UHLOVÁ BRÚSKA
Preklad originálneho návodu na obsluhu
IAN 311903
ANGLE GRINDER
Translation of the original instructions
HAAKSE SLIJPER
Vertaling van de originele gebruiksaanwijzing
ÚHLOVÁ BRUSKA
Překlad originálního provozního návodu
