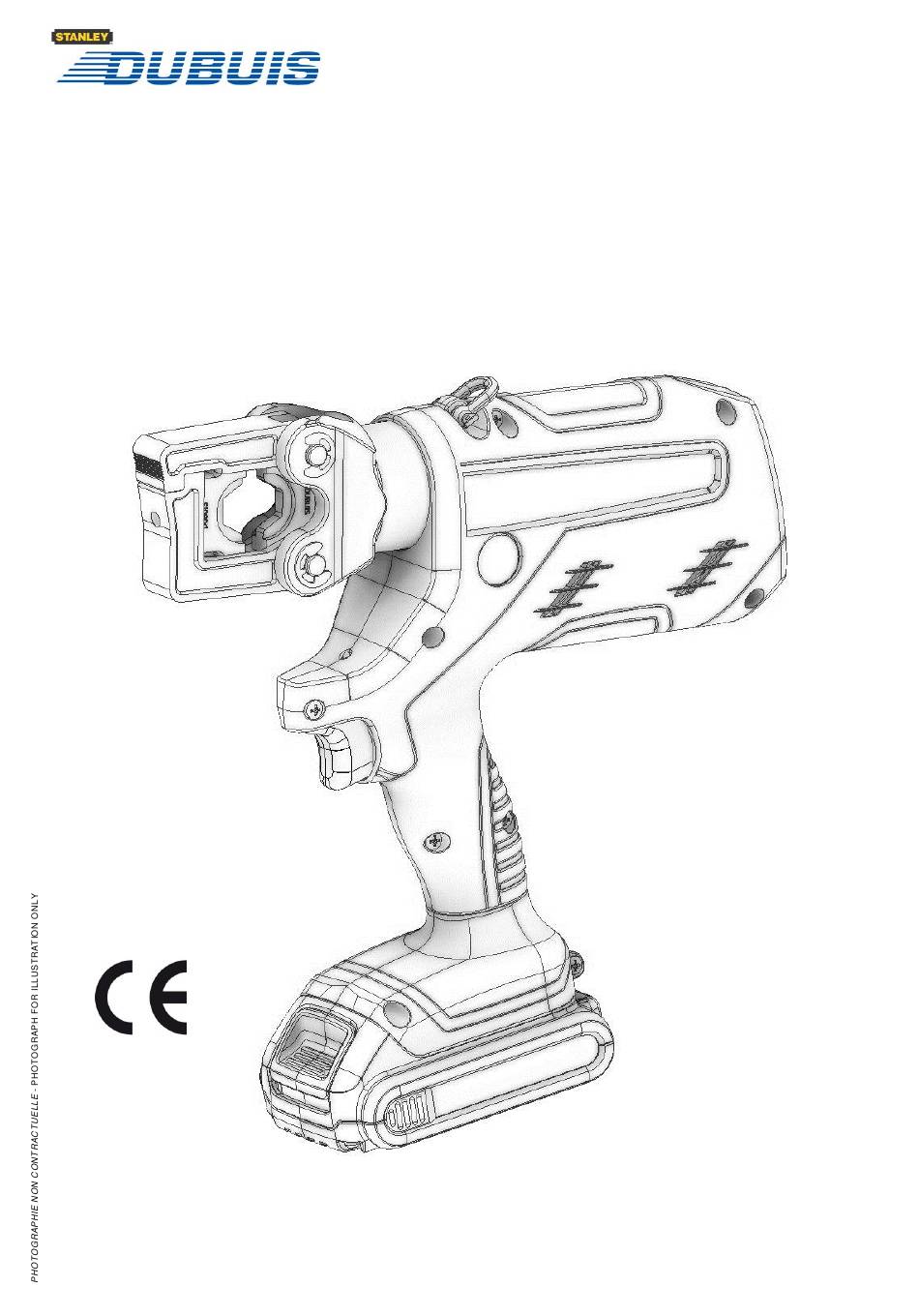

- Page 1 PRESSE HYDRAULIQUE SUR BATTERIE ELECTRO HYDRAULIC CRIMPING TOOL BPE036 MANUEL D’UTILISATION (NOTICE ORIGINALE) INSTRUCTION MANUAL...
- Page 2 0215 - BPE036 - 2...
-
Page 3: Caractéristiques
CARACTÉRISTIQUES Français Force ................................35kN Course ................................8mm …………………………………………………………………………………........18VLi-ion Batterie Moteur ................................18V …........................………... 260x60x265 Dimensions (avec batterie) Masse (avec batterie) …..…..………………………………………………………………………………………..……………... 2,460kg Sertissage hexagonal ………..………….………..……………………………………………………………………………. 4 à 150mm² Niveau de puissance acoustique LwA ........................74,9 dB(A) Niveau de pression acoustique aux oreilles de l’opérateur …………………………………..…………... -
Page 4: Maintenance - Entretien
DUBUIS et STANLEY Hydraulic Tools (ci-après dénommé «Stanley»), sous réserve des exceptions prévues ci-dessous, garantie les nouveaux outils pour une période d'un an à compter de la date d'expédition de Stanley, qui sont exempts de défauts en pièces et / ou main-d'œuvre au moment de la livraison. -
Page 5: Consignes De Sécurité
CONSIGNES DE SÉCURITÉ Français PRESSE DE SERTISSAGE : POUR TRAVAILLER SANS DANGER AVEC CET OUTILLAGE, IL EST IMPÉRATIF DE LIRE LE MODE D’EMPLOI ATTENTIVEMENT ET DE RESPECTER LES CONSIGNES QUI S’Y TROUVENT. LE NON-RESPECT DES CONSIGNES PRÉSENTES DANS CETTE NOTICE ENTRAÎNE L’ANNULATION DE LA GARANTIE L’outil est conforme aux normes de sécurité... - Page 6 CONSIGNES DE SÉCURITÉ Français INSTRUCTIONS DE SÉCURITÉ Attention ! : Afin de réduire le risque de décharge électrique, de blessure et d’incendie lors de l’utilisation d’outils élec- triques, observez les mesures de sécurité fondamentales suivantes. Lisez et observez ces instructions avant d’utiliser l’outil. Conservez ces instructions de sécurité. CHOIX DE L’OUTIL : Utilisez l’outil adéquat.
-
Page 7: Utilisation De L'outil
UTILISATION DE L’OUTIL Français Glissez la batterie à fond dans l’outil Sélectionner le jeu de matrices. Ouvrir la tête jusqu’au clic de verrouillage. puis insérer le jeu de matrices dans la tête jusqu'à l'encliquetage dans les poussoirs à bille. Mettre le connecteur à sertir avec le câble à sertir entre les matrices. VÉRIFIER LA BONNE FERMETURE DE LA TÊTE AVANT LE SERTISSAGE Appuyer sur la gâchette de sertissage jusqu'au retour automatique de la matrice mobile. - Page 8 NOTES Français 0215 - BPE036 - 8...
-
Page 9: General Features
GENERAL FEATURES English Force ................................35kN Stroke ................................8mm …………………………………………………………………………………........18VLi-ion Battery Motor ................................18V …........................………... 260x60x265 Dimensions (with battery) …..…..………………………………………………………………………………………..……………... 2,460kg Weight (with battery) ………..………….………..………………………………………………………………………...…. 4 to 150mm² Hexagonal crimping Acoustic power level LwA ............................74.9 dB(A) ……………………………………………..………… 71.1 dB(A) Acoustic pressure level at operator ears LpCrête ……………………………………………………….. -
Page 10: Maintenance
DUBUIS and STANLEY Hydraulic Tools (hereinafter called “Stanley”), subject to the exceptions contained below, warrants new tools for a peri- od of one year from the shipping date from Stanley, to be free of defects in material and/or workmanship at the time of delivery. Stanley will, at its option, repair or replace any tool or part of a tool, or new part, which is found defective upon examination by a Stanley authorized service out- let or by Stanley’s factories in Blois, France or Milwaukie, Oregon USA. -
Page 11: Safety Instructions
SAFETY INSTRUCTIONS English HYDRAULIC CRIMPING TOOL: TO WORK IN SAFE CONDITIONS WITH THIS TOOLING, IT IS IMPERATIVE TO READ CAREFULLY THE DIRECTIONS FOR USE AND TO FOLLOW THE INSTRUCTIONS IT CONTAINS. IF YOU DO NOT RESPECT THE INFORMATION WRITTEN IN THAT INSTRUCTION MANUAL THE WARRANTY WILL BE CANCELLED. - Page 12 SAFETY INSTRUCTIONS English SAFETY INSTRUCTIONS Warning! In order to avoid any risk of electrical shocks, injuries and fire, please follow the enclosed safety instructions. Read and respect these instructions before using the machine. Keep this document . CHOICE OF TOOL: Use the appropriate tool.
-
Page 13: Using The Tool
USING THE TOOL English Select the dies set. Open the head and then Slide the battery all the way into the insert the dies into the crimping head (ball tool until lock clicks. headed dowel). Put the connector with the cable inserted be-tween the two dies. CHECK THAT THE LOCK IS CLOSED CORRECTLY BEFORE CRIMPING Press the crimping trigger up to automatic return of the mobile die. - Page 14 NOTES English 0215 - BPE036 - 14...
