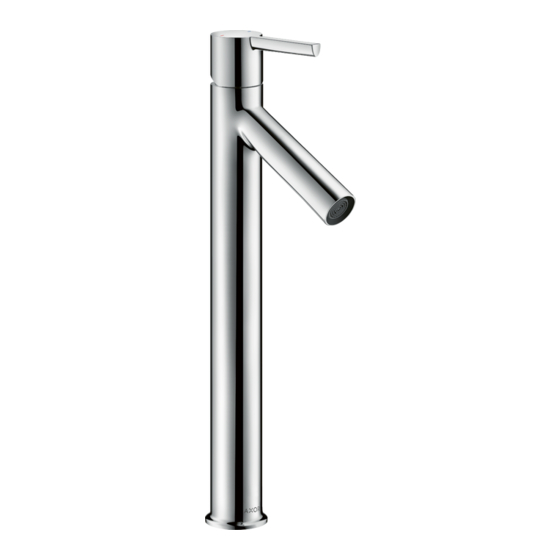

- Page 1 A XOR Starck 12001009 ⁄ 12002009 E N ⁄ Instructions for use ⁄ assembly instructions A XOR Starck D E ⁄ Gebrauchsanleitung ⁄ Montageanleitung 12103009 ⁄ 12104009 I N S T A L L A T I O N...
- Page 2 S A F E T Y N O T E S C L E A N I N G (see page 09) Gloves should be worn during installation to prevent O P E R A T I O N (see page 12) crushing and cutting injuries. Hansgrohe recommends not to use as drinking The product may only be used for bathing, hygienic water the first half liter of water drawn in the and body cleaning purposes. morning or after a prolonged period of non-use. The hot and cold supplies must be of equal pressures.
- Page 3 S I C H E R H E I T S H I N W E I S E S O N D E R Z U B E H Ö R (nicht im Lieferumfang enthalten) Bei der Montage müssen zur Vermeidung von Quetsch- und Schnittverletzungen Handschuhe ⁄ Montageschlüssel #58085000 getragen werden. (siehe Seite 05) Das Produkt darf nur zu Bade-, Hygiene- und ⁄ Installationskitt (siehe Seite 05) Körperreinigungszwecken eingesetzt werden.
- Page 4 (3 Nm) 12103009 12001009 12104009 12002009 SW 24 mm SW 9 mm SW 10 mm (4 Nm) SW 23 mm (4 Nm)
- Page 5 58085000 (max. 7 Nm) 58085000 (max. 7 Nm)
- Page 6 4 0 (50 Ncm) (50 Ncm) > 2 min...
- Page 7 10 °C 60 °C 0,3 MPa SW 3 mm 36°C 38°C 60°C 55°C 43°C 50°C SW 3 mm (5 Nm)
- Page 8 A XOR Starck A XOR Starck 12103009 ⁄ 12104009 12001009 ⁄ 12002009 Ø Ø 10 3 51302000 Ø Ø Ø Ø 51301000 G 1 / 2 94139007 G 1 / 2 A XOR Starck A XOR Starck 12001009 ⁄ 12103009 12002009 ⁄...
-
Page 9: Cleaning - Recommendation
E N ⁄ Cleaning recommendation ⁄ Warranty ⁄ Contact D E ⁄ Reinigungsempfehlung ⁄ Garantie ⁄ Kontakt w w w . a x o r - d e s i g n . c o m / cleaning - recommendation w w w . a x o r - d e s i g n . c o m / cleaning - recommendation w w w . - Page 10 A XOR Starck 12001009 / 12002009 SW 3 mm 96762000 92385XXX 98863000 98185000 95178000 (22x2) (M30x1,5) SW 24 mm 95973000 98865000 98183000 98866000 (23x2) 97158000 A XOR Starck 12001009 92522000 (3,5 l ⁄min) A XOR Starck 12002009 93783000 (1,9 l/min) 95290000 98155000 (34x4) 97548000 92482000 (600 mm) 13961000 51302000 96324000 94139007...
- Page 11 A XOR Starck 12103009 / 12104009 SW 3 mm 96762000 92385000 98863000 98185000 95178000 (22x2) (M30x1,5) SW 24 mm 95973000 98865000 98183000 98866000 (23x2) A XOR Starck 12103009 92522000 (3,5 l ⁄min) A XOR Starck 12104009 93783000 (1,9 l/min) 95290000 98155000 (34x4) 97548000 97489000 (900 mm) 13961000 51301000...
- Page 12 A XOR ⁄ Hansgrohe SE Auestraße 5–9 77761 Schiltach Deutschland info@axor-design.com axor-design.com...
