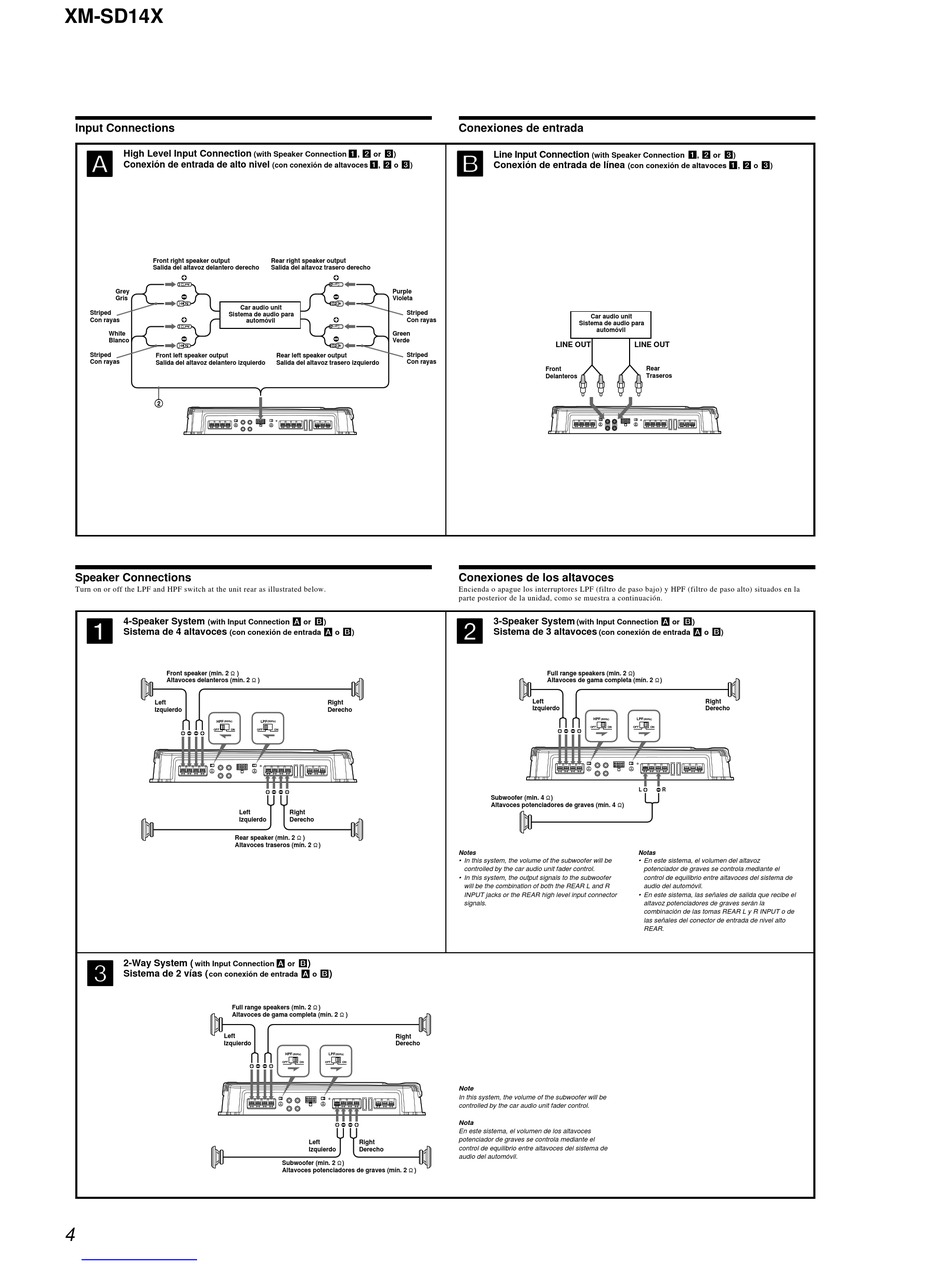

Sony XM-SD14X Service Manual page 4

XM-SD14X
Input Connections
High Level Input Connection
A A A
A A
Conexión de entrada de alto nivel
Front right speaker output
Salida del altavoz delantero derecho
Grey
Gris
Car audio unit
Striped
Sistema de audio para
Con rayas
White
Blanco
Striped
Front left speaker output
Con rayas
Salida del altavoz delantero izquierdo
2
Speaker Connections
Turn on or off the LPF and HPF switch at the unit rear as illustrated below.
4-Speaker System (with Input Connection A or B)
1 1 1 1 1
Sistema de 4 altavoces (con conexión de entrada A o B)
Front speaker (min. 2 Ω )
Altavoces delanteros (mín. 2 Ω )
Left
Izquierdo
HPF (80Hz)
OFF ON
Left
Izquierdo
Rear speaker (min. 2 Ω )
Altavoces traseros (mín. 2 Ω )
2-Way System (
with Input Connection A or B
3 3 3 3 3
Sistema de 2 vías ( con conexión de entrada A o B
Full range speakers (min. 2 Ω )
Altavoces de gama completa (mín. 2 Ω )
Left
Izquierdo
4
(with Speaker Connection 1, 2 or 3)
(con conexión de altavoces 1, 2 o 3)
Rear right speaker output
Salida del altavoz trasero derecho
Purple
Violeta
Striped
Con rayas
automóvil
Green
Verde
Striped
Rear left speaker output
Con rayas
Salida del altavoz trasero izquierdo
Right
Derecho
LPF (80Hz)
OFF ON
Right
Derecho
)
)
Right
Derecho
HPF LPF
(80Hz) (80Hz)
OFF ON OFF ON
Left Right
Izquierdo Derecho
Subwoofer (min. 2 Ω)
Altavoces potenciadores de graves (mín. 2 Ω )
Conexiones de entrada
Line Input Connection
(with Speaker Connection 1, 2 or 3)
B B B
B B
Conexión de entrada de línea (con conexión de altavoces 1, 2 o 3)
Car audio unit
Sistema de audio para
automóvil
LINE OUT LINE OUT
Front
Delanteros
Conexiones de los altavoces
Encienda o apague los interruptores LPF (filtro de paso bajo) y HPF (filtro de paso alto) situados en la
parte posterior de la unidad, como se muestra a continuación.
3-Speaker System (with Input Connection A or B)
2 2 2 2 2
Sistema de 3 altavoces (con conexión de entrada A o B)
Full range speakers (min. 2 Ω)
Altavoces de gama completa (mín. 2 Ω)
Left
Izquierdo
HPF (80Hz)
OFF ON OFF
Subwoofer (min. 4 Ω)
Altavoces potenciadores de graves (mín. 4 Ω)
Notes
• In this system, the volume of the subwoofer will be
controlled by the car audio unit fader control.
• In this system, the output signals to the subwoofer
will be the combination of both the REAR L and R
INPUT jacks or the REAR high level input connector
signals.
Note
In this system, the volume of the subwoofer will be
controlled by the car audio unit fader control.
Nota
En este sistema, el volumen de los altavoces
potenciador de graves se controla mediante el
control de equilibrio entre altavoces del sistema de
audio del automóvil.
Rear
Traseros
Right
Derecho
LPF (80Hz)
ON
L R
Notas
• En este sistema, el volumen del altavoz
potenciador de graves se controla mediante el
control de equilibrio entre altavoces del sistema de
audio del automóvil.
• En este sistema, las señales de salida que recibe el
altavoz potenciadores de graves serán la
combinación de las tomas REAR L y R INPUT o de
las señales del conector de entrada de nivel alto
REAR.
