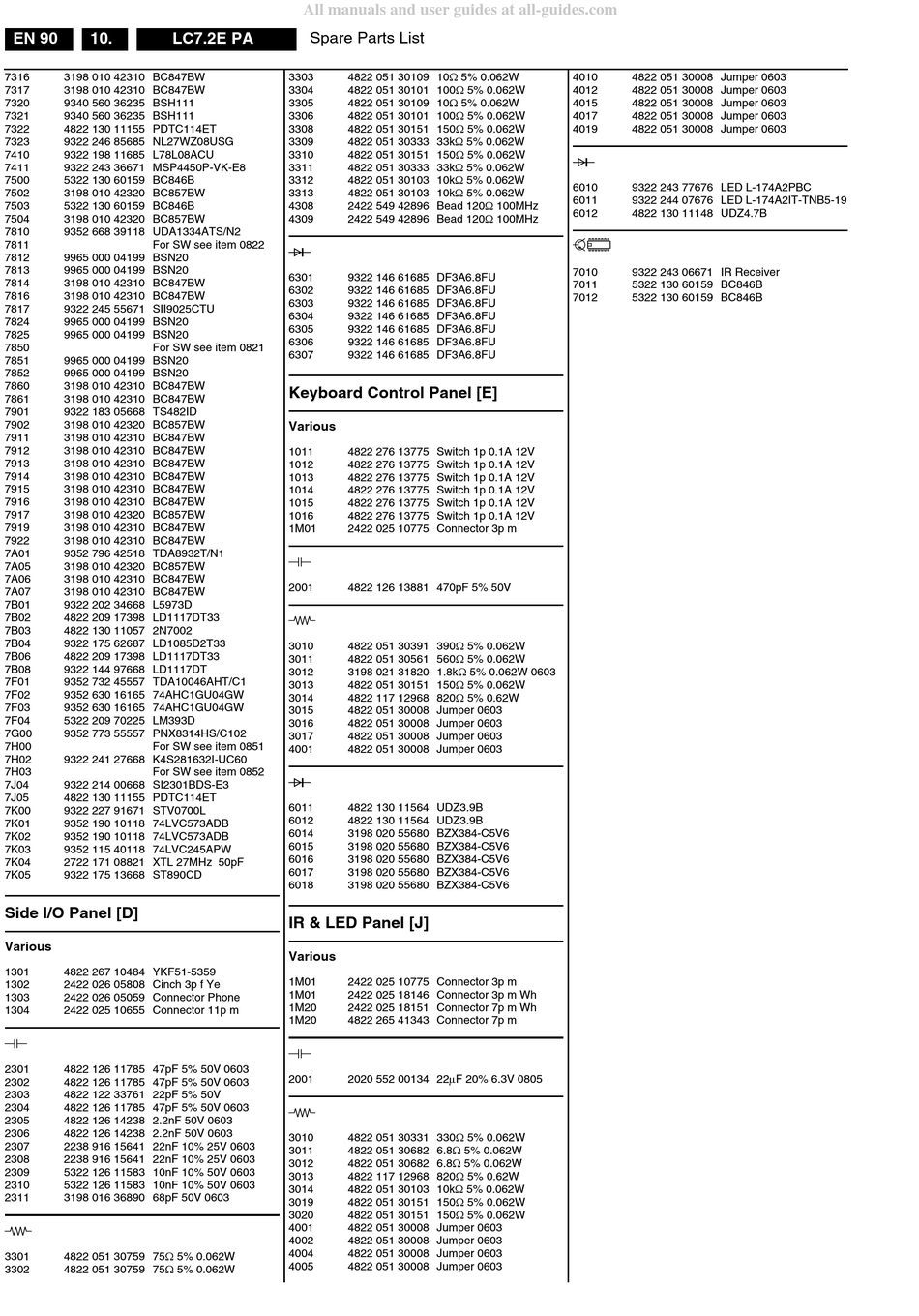

Philips 32PF9968/10 Service Manual page 90

EN 90 10. LC7.2E PA
7316 3198 010 42310 BC847BW
7317 3198 010 42310 BC847BW
7320 9340 560 36235 BSH111
7321 9340 560 36235 BSH111
7322 4822 130 11155 PDTC114ET
7323 9322 246 85685 NL27WZ08USG
7410 9322 198 11685 L78L08ACU
7411 9322 243 36671 MSP4450P-VK-E8
7500 5322 130 60159 BC846B
7502 3198 010 42320 BC857BW
7503 5322 130 60159 BC846B
7504 3198 010 42320 BC857BW
7810 9352 668 39118 UDA1334ATS/N2
7811 For SW see item 0822
7812 9965 000 04199 BSN20
7813 9965 000 04199 BSN20
7814 3198 010 42310 BC847BW
7816 3198 010 42310 BC847BW
7817 9322 245 55671 SII9025CTU
7824 9965 000 04199 BSN20
7825 9965 000 04199 BSN20
7850 For SW see item 0821
7851 9965 000 04199 BSN20
7852 9965 000 04199 BSN20
7860 3198 010 42310 BC847BW
7861 3198 010 42310 BC847BW
7901 9322 183 05668 TS482ID
7902 3198 010 42320 BC857BW
7911 3198 010 42310 BC847BW
7912 3198 010 42310 BC847BW
7913 3198 010 42310 BC847BW
7914 3198 010 42310 BC847BW
7915 3198 010 42310 BC847BW
7916 3198 010 42310 BC847BW
7917 3198 010 42320 BC857BW
7919 3198 010 42310 BC847BW
7922 3198 010 42310 BC847BW
7A01 9352 796 42518 TDA8932T/N1
7A05 3198 010 42320 BC857BW
7A06 3198 010 42310 BC847BW
7A07 3198 010 42310 BC847BW
7B01 9322 202 34668 L5973D
7B02 4822 209 17398 LD1117DT33
7B03 4822 130 11057 2N7002
7B04 9322 175 62687 LD1085D2T33
7B06 4822 209 17398 LD1117DT33
7B08 9322 144 97668 LD1117DT
7F01 9352 732 45557 TDA10046AHT/C1
7F02 9352 630 16165 74AHC1GU04GW
7F03 9352 630 16165 74AHC1GU04GW
7F04 5322 209 70225 LM393D
7G00 9352 773 55557 PNX8314HS/C102
7H00 For SW see item 0851
7H02 9322 241 27668 K4S281632I-UC60
7H03 For SW see item 0852
7J04 9322 214 00668 SI2301BDS-E3
7J05 4822 130 11155 PDTC114ET
7K00 9322 227 91671 STV0700L
7K01 9352 190 10118 74LVC573ADB
7K02 9352 190 10118 74LVC573ADB
7K03 9352 115 40118 74LVC245APW
7K04 2722 171 08821 XTL 27MHz 50pF
7K05 9322 175 13668 ST890CD
Side I/O Panel [D]
Various
1301 4822 267 10484 YKF51-5359
1302 2422 026 05808 Cinch 3p f Ye
1303 2422 026 05059 Connector Phone
1304 2422 025 10655 Connector 11p m
g
2301 4822 126 11785 47pF 5% 50V 0603
2302 4822 126 11785 47pF 5% 50V 0603
2303 4822 122 33761 22pF 5% 50V
2304 4822 126 11785 47pF 5% 50V 0603
2305 4822 126 14238 2.2nF 50V 0603
2306 4822 126 14238 2.2nF 50V 0603
2307 2238 916 15641 22nF 10% 25V 0603
2308 2238 916 15641 22nF 10% 25V 0603
2309 5322 126 11583 10nF 10% 50V 0603
2310 5322 126 11583 10nF 10% 50V 0603
2311 3198 016 36890 68pF 50V 0603
f
3301 4822 051 30759 75Ω 5% 0.062W
3302 4822 051 30759 75Ω 5% 0.062W
All manuals and user guides at all-guides.com
Spare Parts List
3303 4822 051 30109 10Ω 5% 0.062W
3304 4822 051 30101 100Ω 5% 0.062W
3305 4822 051 30109 10Ω 5% 0.062W
3306 4822 051 30101 100Ω 5% 0.062W
3308 4822 051 30151 150Ω 5% 0.062W
3309 4822 051 30333 33kΩ 5% 0.062W
3310 4822 051 30151 150Ω 5% 0.062W
3311 4822 051 30333 33kΩ 5% 0.062W
3312 4822 051 30103 10kΩ 5% 0.062W
3313 4822 051 30103 10kΩ 5% 0.062W
4308 2422 549 42896 Bead 120Ω 100MHz
4309 2422 549 42896 Bead 120Ω 100MHz
d
6301 9322 146 61685 DF3A6.8FU
6302 9322 146 61685 DF3A6.8FU
6303 9322 146 61685 DF3A6.8FU
6304 9322 146 61685 DF3A6.8FU
6305 9322 146 61685 DF3A6.8FU
6306 9322 146 61685 DF3A6.8FU
6307 9322 146 61685 DF3A6.8FU
Keyboard Control Panel [E]
Various
1011 4822 276 13775 Switch 1p 0.1A 12V
1012 4822 276 13775 Switch 1p 0.1A 12V
1013 4822 276 13775 Switch 1p 0.1A 12V
1014 4822 276 13775 Switch 1p 0.1A 12V
1015 4822 276 13775 Switch 1p 0.1A 12V
1016 4822 276 13775 Switch 1p 0.1A 12V
1M01 2422 025 10775 Connector 3p m
g
2001 4822 126 13881 470pF 5% 50V
f
3010 4822 051 30391 390Ω 5% 0.062W
3011 4822 051 30561 560Ω 5% 0.062W
3012 3198 021 31820 1.8kΩ 5% 0.062W 0603
3013 4822 051 30151 150Ω 5% 0.062W
3014 4822 117 12968 820Ω 5% 0.62W
3015 4822 051 30008 Jumper 0603
3016 4822 051 30008 Jumper 0603
3017 4822 051 30008 Jumper 0603
4001 4822 051 30008 Jumper 0603
d
6011 4822 130 11564 UDZ3.9B
6012 4822 130 11564 UDZ3.9B
6014 3198 020 55680 BZX384-C5V6
6015 3198 020 55680 BZX384-C5V6
6016 3198 020 55680 BZX384-C5V6
6017 3198 020 55680 BZX384-C5V6
6018 3198 020 55680 BZX384-C5V6
IR & LED Panel [J]
Various
1M01 2422 025 10775 Connector 3p m
1M01 2422 025 18146 Connector 3p m Wh
1M20 2422 025 18151 Connector 7p m Wh
1M20 4822 265 41343 Connector 7p m
g
2001 2020 552 00134 22μF 20% 6.3V 0805
f
3010 4822 051 30331 330Ω 5% 0.062W
3011 4822 051 30682 6.8Ω 5% 0.062W
3012 4822 051 30682 6.8Ω 5% 0.062W
3013 4822 117 12968 820Ω 5% 0.62W
3014 4822 051 30103 10kΩ 5% 0.062W
3019 4822 051 30151 150Ω 5% 0.062W
3020 4822 051 30151 150Ω 5% 0.062W
4001 4822 051 30008 Jumper 0603
4002 4822 051 30008 Jumper 0603
4004 4822 051 30008 Jumper 0603
4005 4822 051 30008 Jumper 0603
4010 4822 051 30008 Jumper 0603
4012 4822 051 30008 Jumper 0603
4015 4822 051 30008 Jumper 0603
4017 4822 051 30008 Jumper 0603
4019 4822 051 30008 Jumper 0603
d
6010 9322 243 77676 LED L-174A2PBC
6011 9322 244 07676 LED L-174A2IT-TNB5-19
6012 4822 130 11148 UDZ4.7B
c e
7010 9322 243 06671 IR Receiver
7011 5322 130 60159 BC846B
7012 5322 130 60159 BC846B
