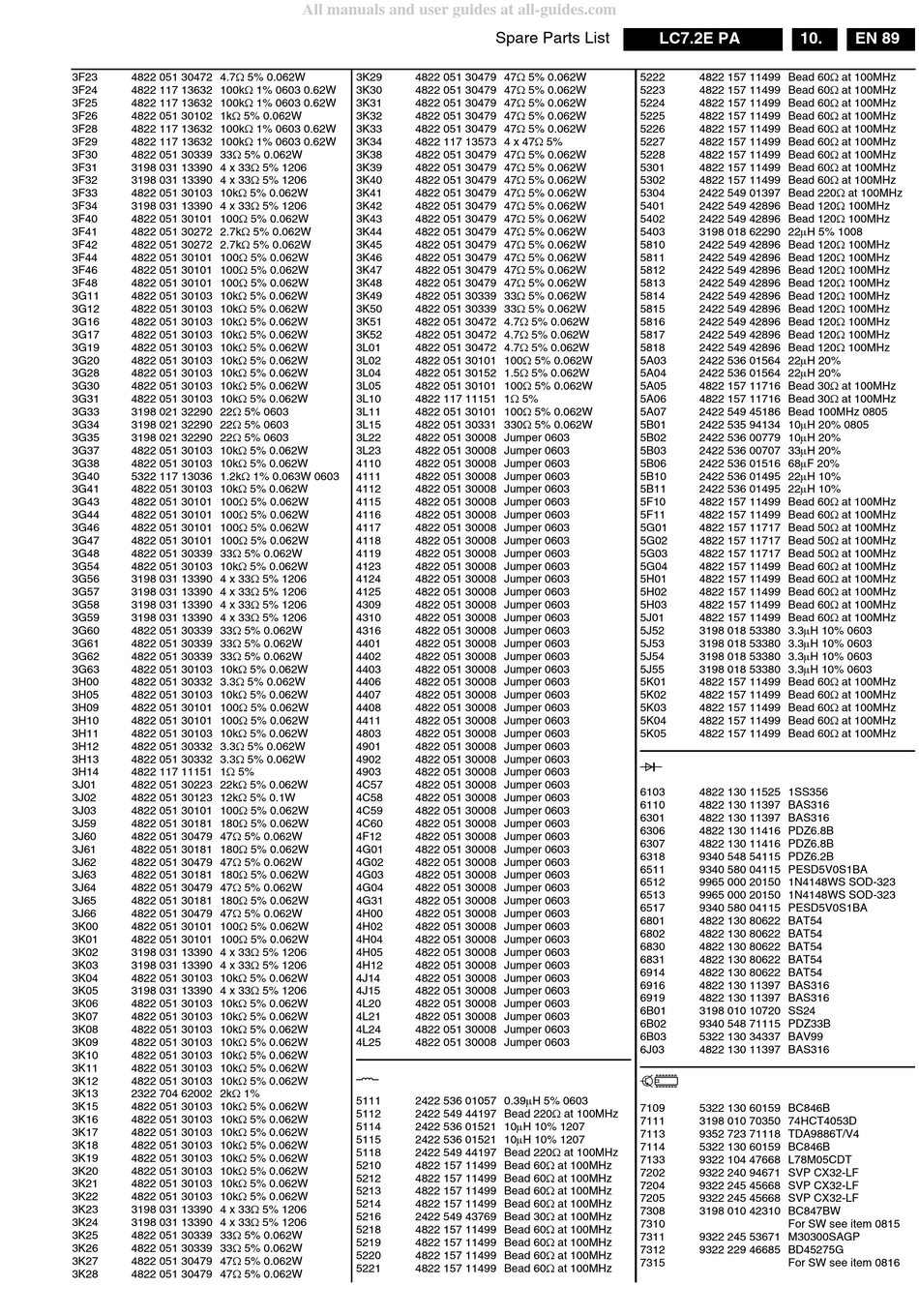

Philips 32PF9968/10 Service Manual page 89

3F23 4822 051 30472 4.7Ω 5% 0.062W
3F24 4822 117 13632 100kΩ 1% 0603 0.62W
3F25 4822 117 13632 100kΩ 1% 0603 0.62W
3F26 4822 051 30102 1kΩ 5% 0.062W
3F28 4822 117 13632 100kΩ 1% 0603 0.62W
3F29 4822 117 13632 100kΩ 1% 0603 0.62W
3F30 4822 051 30339 33Ω 5% 0.062W
3F31 3198 031 13390 4 x 33Ω 5% 1206
3F32 3198 031 13390 4 x 33Ω 5% 1206
3F33 4822 051 30103 10kΩ 5% 0.062W
3F34 3198 031 13390 4 x 33Ω 5% 1206
3F40 4822 051 30101 100Ω 5% 0.062W
3F41 4822 051 30272 2.7kΩ 5% 0.062W
3F42 4822 051 30272 2.7kΩ 5% 0.062W
3F44 4822 051 30101 100Ω 5% 0.062W
3F46 4822 051 30101 100Ω 5% 0.062W
3F48 4822 051 30101 100Ω 5% 0.062W
3G11 4822 051 30103 10kΩ 5% 0.062W
3G12 4822 051 30103 10kΩ 5% 0.062W
3G16 4822 051 30103 10kΩ 5% 0.062W
3G17 4822 051 30103 10kΩ 5% 0.062W
3G19 4822 051 30103 10kΩ 5% 0.062W
3G20 4822 051 30103 10kΩ 5% 0.062W
3G28 4822 051 30103 10kΩ 5% 0.062W
3G30 4822 051 30103 10kΩ 5% 0.062W
3G31 4822 051 30103 10kΩ 5% 0.062W
3G33 3198 021 32290 22Ω 5% 0603
3G34 3198 021 32290 22Ω 5% 0603
3G35 3198 021 32290 22Ω 5% 0603
3G37 4822 051 30103 10kΩ 5% 0.062W
3G38 4822 051 30103 10kΩ 5% 0.062W
3G40 5322 117 13036 1.2kΩ 1% 0.063W 0603
3G41 4822 051 30103 10kΩ 5% 0.062W
3G43 4822 051 30101 100Ω 5% 0.062W
3G44 4822 051 30101 100Ω 5% 0.062W
3G46 4822 051 30101 100Ω 5% 0.062W
3G47 4822 051 30101 100Ω 5% 0.062W
3G48 4822 051 30339 33Ω 5% 0.062W
3G54 4822 051 30103 10kΩ 5% 0.062W
3G56 3198 031 13390 4 x 33Ω 5% 1206
3G57 3198 031 13390 4 x 33Ω 5% 1206
3G58 3198 031 13390 4 x 33Ω 5% 1206
3G59 3198 031 13390 4 x 33Ω 5% 1206
3G60 4822 051 30339 33Ω 5% 0.062W
3G61 4822 051 30339 33Ω 5% 0.062W
3G62 4822 051 30339 33Ω 5% 0.062W
3G63 4822 051 30103 10kΩ 5% 0.062W
3H00 4822 051 30332 3.3Ω 5% 0.062W
3H05 4822 051 30103 10kΩ 5% 0.062W
3H09 4822 051 30101 100Ω 5% 0.062W
3H10 4822 051 30101 100Ω 5% 0.062W
3H11 4822 051 30103 10kΩ 5% 0.062W
3H12 4822 051 30332 3.3Ω 5% 0.062W
3H13 4822 051 30332 3.3Ω 5% 0.062W
3H14 4822 117 11151 1Ω 5%
3J01 4822 051 30223 22kΩ 5% 0.062W
3J02 4822 051 30123 12kΩ 5% 0.1W
3J03 4822 051 30101 100Ω 5% 0.062W
3J59 4822 051 30181 180Ω 5% 0.062W
3J60 4822 051 30479 47Ω 5% 0.062W
3J61 4822 051 30181 180Ω 5% 0.062W
3J62 4822 051 30479 47Ω 5% 0.062W
3J63 4822 051 30181 180Ω 5% 0.062W
3J64 4822 051 30479 47Ω 5% 0.062W
3J65 4822 051 30181 180Ω 5% 0.062W
3J66 4822 051 30479 47Ω 5% 0.062W
3K00 4822 051 30101 100Ω 5% 0.062W
3K01 4822 051 30101 100Ω 5% 0.062W
3K02 3198 031 13390 4 x 33Ω 5% 1206
3K03 3198 031 13390 4 x 33Ω 5% 1206
3K04 4822 051 30103 10kΩ 5% 0.062W
3K05 3198 031 13390 4 x 33Ω 5% 1206
3K06 4822 051 30103 10kΩ 5% 0.062W
3K07 4822 051 30103 10kΩ 5% 0.062W
3K08 4822 051 30103 10kΩ 5% 0.062W
3K09 4822 051 30103 10kΩ 5% 0.062W
3K10 4822 051 30103 10kΩ 5% 0.062W
3K11 4822 051 30103 10kΩ 5% 0.062W
3K12 4822 051 30103 10kΩ 5% 0.062W
3K13 2322 704 62002 2kΩ 1%
3K15 4822 051 30103 10kΩ 5% 0.062W
3K16 4822 051 30103 10kΩ 5% 0.062W
3K17 4822 051 30103 10kΩ 5% 0.062W
3K18 4822 051 30103 10kΩ 5% 0.062W
3K19 4822 051 30103 10kΩ 5% 0.062W
3K20 4822 051 30103 10kΩ 5% 0.062W
3K21 4822 051 30103 10kΩ 5% 0.062W
3K22 4822 051 30103 10kΩ 5% 0.062W
3K23 3198 031 13390 4 x 33Ω 5% 1206
3K24 3198 031 13390 4 x 33Ω 5% 1206
3K25 4822 051 30339 33Ω 5% 0.062W
3K26 4822 051 30339 33Ω 5% 0.062W
3K27 4822 051 30479 47Ω 5% 0.062W
3K28 4822 051 30479 47Ω 5% 0.062W
All manuals and user guides at all-guides.com
3K29 4822 051 30479 47Ω 5% 0.062W
3K30 4822 051 30479 47Ω 5% 0.062W
3K31 4822 051 30479 47Ω 5% 0.062W
3K32 4822 051 30479 47Ω 5% 0.062W
3K33 4822 051 30479 47Ω 5% 0.062W
3K34 4822 117 13573 4 x 47Ω 5%
3K38 4822 051 30479 47Ω 5% 0.062W
3K39 4822 051 30479 47Ω 5% 0.062W
3K40 4822 051 30479 47Ω 5% 0.062W
3K41 4822 051 30479 47Ω 5% 0.062W
3K42 4822 051 30479 47Ω 5% 0.062W
3K43 4822 051 30479 47Ω 5% 0.062W
3K44 4822 051 30479 47Ω 5% 0.062W
3K45 4822 051 30479 47Ω 5% 0.062W
3K46 4822 051 30479 47Ω 5% 0.062W
3K47 4822 051 30479 47Ω 5% 0.062W
3K48 4822 051 30479 47Ω 5% 0.062W
3K49 4822 051 30339 33Ω 5% 0.062W
3K50 4822 051 30339 33Ω 5% 0.062W
3K51 4822 051 30472 4.7Ω 5% 0.062W
3K52 4822 051 30472 4.7Ω 5% 0.062W
3L01 4822 051 30472 4.7Ω 5% 0.062W
3L02 4822 051 30101 100Ω 5% 0.062W
3L04 4822 051 30152 1.5Ω 5% 0.062W
3L05 4822 051 30101 100Ω 5% 0.062W
3L10 4822 117 11151 1Ω 5%
3L11 4822 051 30101 100Ω 5% 0.062W
3L15 4822 051 30331 330Ω 5% 0.062W
3L22 4822 051 30008 Jumper 0603
3L23 4822 051 30008 Jumper 0603
4110 4822 051 30008 Jumper 0603
4111 4822 051 30008 Jumper 0603
4112 4822 051 30008 Jumper 0603
4115 4822 051 30008 Jumper 0603
4116 4822 051 30008 Jumper 0603
4117 4822 051 30008 Jumper 0603
4118 4822 051 30008 Jumper 0603
4119 4822 051 30008 Jumper 0603
4123 4822 051 30008 Jumper 0603
4124 4822 051 30008 Jumper 0603
4125 4822 051 30008 Jumper 0603
4309 4822 051 30008 Jumper 0603
4310 4822 051 30008 Jumper 0603
4316 4822 051 30008 Jumper 0603
4401 4822 051 30008 Jumper 0603
4402 4822 051 30008 Jumper 0603
4403 4822 051 30008 Jumper 0603
4406 4822 051 30008 Jumper 0603
4407 4822 051 30008 Jumper 0603
4408 4822 051 30008 Jumper 0603
4411 4822 051 30008 Jumper 0603
4803 4822 051 30008 Jumper 0603
4901 4822 051 30008 Jumper 0603
4902 4822 051 30008 Jumper 0603
4903 4822 051 30008 Jumper 0603
4C57 4822 051 30008 Jumper 0603
4C58 4822 051 30008 Jumper 0603
4C59 4822 051 30008 Jumper 0603
4C60 4822 051 30008 Jumper 0603
4F12 4822 051 30008 Jumper 0603
4G01 4822 051 30008 Jumper 0603
4G02 4822 051 30008 Jumper 0603
4G03 4822 051 30008 Jumper 0603
4G04 4822 051 30008 Jumper 0603
4G31 4822 051 30008 Jumper 0603
4H00 4822 051 30008 Jumper 0603
4H02 4822 051 30008 Jumper 0603
4H04 4822 051 30008 Jumper 0603
4H05 4822 051 30008 Jumper 0603
4H12 4822 051 30008 Jumper 0603
4J14 4822 051 30008 Jumper 0603
4J15 4822 051 30008 Jumper 0603
4L20 4822 051 30008 Jumper 0603
4L21 4822 051 30008 Jumper 0603
4L24 4822 051 30008 Jumper 0603
4L25 4822 051 30008 Jumper 0603
b
5111 2422 536 01057 0.39μH 5% 0603
5112 2422 549 44197 Bead 220Ω at 100MHz
5114 2422 536 01521 10μH 10% 1207
5115 2422 536 01521 10μH 10% 1207
5118 2422 549 44197 Bead 220Ω at 100MHz
5210 4822 157 11499 Bead 60Ω at 100MHz
5212 4822 157 11499 Bead 60Ω at 100MHz
5213 4822 157 11499 Bead 60Ω at 100MHz
5214 4822 157 11499 Bead 60Ω at 100MHz
5216 2422 549 43769 Bead 30Ω at 100MHz
5218 4822 157 11499 Bead 60Ω at 100MHz
5219 4822 157 11499 Bead 60Ω at 100MHz
5220 4822 157 11499 Bead 60Ω at 100MHz
5221 4822 157 11499 Bead 60Ω at 100MHz
Spare Parts List LC7.2E PA
5222
5223
5224
5225
5226
5227
5228
5301
5302
5304
5401
5402
5403
5810
5811
5812
5813
5814
5815
5816
5817
5818
5A03
5A04
5A05
5A06
5A07
5B01
5B02
5B03
5B06
5B10
5B11
5F10
5F11
5G01
5G02
5G03
5G04
5H01
5H02
5H03
5J01
5J52
5J53
5J54
5J55
5K01
5K02
5K03
5K04
5K05
d
6103
6110
6301
6306
6307
6318
6511
6512
6513
6517
6801
6802
6830
6831
6914
6916
6919
6B01
6B02
6B03
6J03
ce
7109
7111
7113
7114
7133
7202
7204
7205
7308
7310
7311
7312
7315
10. EN 89
4822 157 11499 Bead 60Ω at 100MHz
4822 157 11499 Bead 60Ω at 100MHz
4822 157 11499 Bead 60Ω at 100MHz
4822 157 11499 Bead 60Ω at 100MHz
4822 157 11499 Bead 60Ω at 100MHz
4822 157 11499 Bead 60Ω at 100MHz
4822 157 11499 Bead 60Ω at 100MHz
4822 157 11499 Bead 60Ω at 100MHz
4822 157 11499 Bead 60Ω at 100MHz
2422 549 01397 Bead 220Ω at 100MHz
2422 549 42896 Bead 120Ω 100MHz
2422 549 42896 Bead 120Ω 100MHz
3198 018 62290 22μH 5% 1008
2422 549 42896 Bead 120Ω 100MHz
2422 549 42896 Bead 120Ω 100MHz
2422 549 42896 Bead 120Ω 100MHz
2422 549 42896 Bead 120Ω 100MHz
2422 549 42896 Bead 120Ω 100MHz
2422 549 42896 Bead 120Ω 100MHz
2422 549 42896 Bead 120Ω 100MHz
2422 549 42896 Bead 120Ω 100MHz
2422 549 42896 Bead 120Ω 100MHz
2422 536 01564 22μH 20%
2422 536 01564 22μH 20%
4822 157 11716 Bead 30Ω at 100MHz
4822 157 11716 Bead 30Ω at 100MHz
2422 549 45186 Bead 100MHz 0805
2422 535 94134 10μH 20% 0805
2422 536 00779 10μH 20%
2422 536 00707 33μH 20%
2422 536 01516 68μF 20%
2422 536 01495 22μH 10%
2422 536 01495 22μH 10%
4822 157 11499 Bead 60Ω at 100MHz
4822 157 11499 Bead 60Ω at 100MHz
4822 157 11717 Bead 50Ω at 100MHz
4822 157 11717 Bead 50Ω at 100MHz
4822 157 11717 Bead 50Ω at 100MHz
4822 157 11499 Bead 60Ω at 100MHz
4822 157 11499 Bead 60Ω at 100MHz
4822 157 11499 Bead 60Ω at 100MHz
4822 157 11499 Bead 60Ω at 100MHz
4822 157 11499 Bead 60Ω at 100MHz
3198 018 53380 3.3μH 10% 0603
3198 018 53380 3.3μH 10% 0603
3198 018 53380 3.3μH 10% 0603
3198 018 53380 3.3μH 10% 0603
4822 157 11499 Bead 60Ω at 100MHz
4822 157 11499 Bead 60Ω at 100MHz
4822 157 11499 Bead 60Ω at 100MHz
4822 157 11499 Bead 60Ω at 100MHz
4822 157 11499 Bead 60Ω at 100MHz
4822 130 11525 1SS356
4822 130 11397 BAS316
4822 130 11397 BAS316
4822 130 11416 PDZ6.8B
4822 130 11416 PDZ6.8B
9340 548 54115 PDZ6.2B
9340 580 04115 PESD5V0S1BA
9965 000 20150 1N4148WS SOD-323
9965 000 20150 1N4148WS SOD-323
9340 580 04115 PESD5V0S1BA
4822 130 80622 BAT54
4822 130 80622 BAT54
4822 130 80622 BAT54
4822 130 80622 BAT54
4822 130 80622 BAT54
4822 130 11397 BAS316
4822 130 11397 BAS316
3198 010 10720 SS24
9340 548 71115 PDZ33B
5322 130 34337 BAV99
4822 130 11397 BAS316
5322 130 60159 BC846B
3198 010 70350 74HCT4053D
9352 723 71118 TDA9886T/V4
5322 130 60159 BC846B
9322 104 47668 L78M05CDT
9322 240 94671 SVP CX32-LF
9322 245 45668 SVP CX32-LF
9322 245 45668 SVP CX32-LF
3198 010 42310 BC847BW
For SW see item 0815
9322 245 53671 M30300SAGP
9322 229 46685 BD45275G
For SW see item 0816
