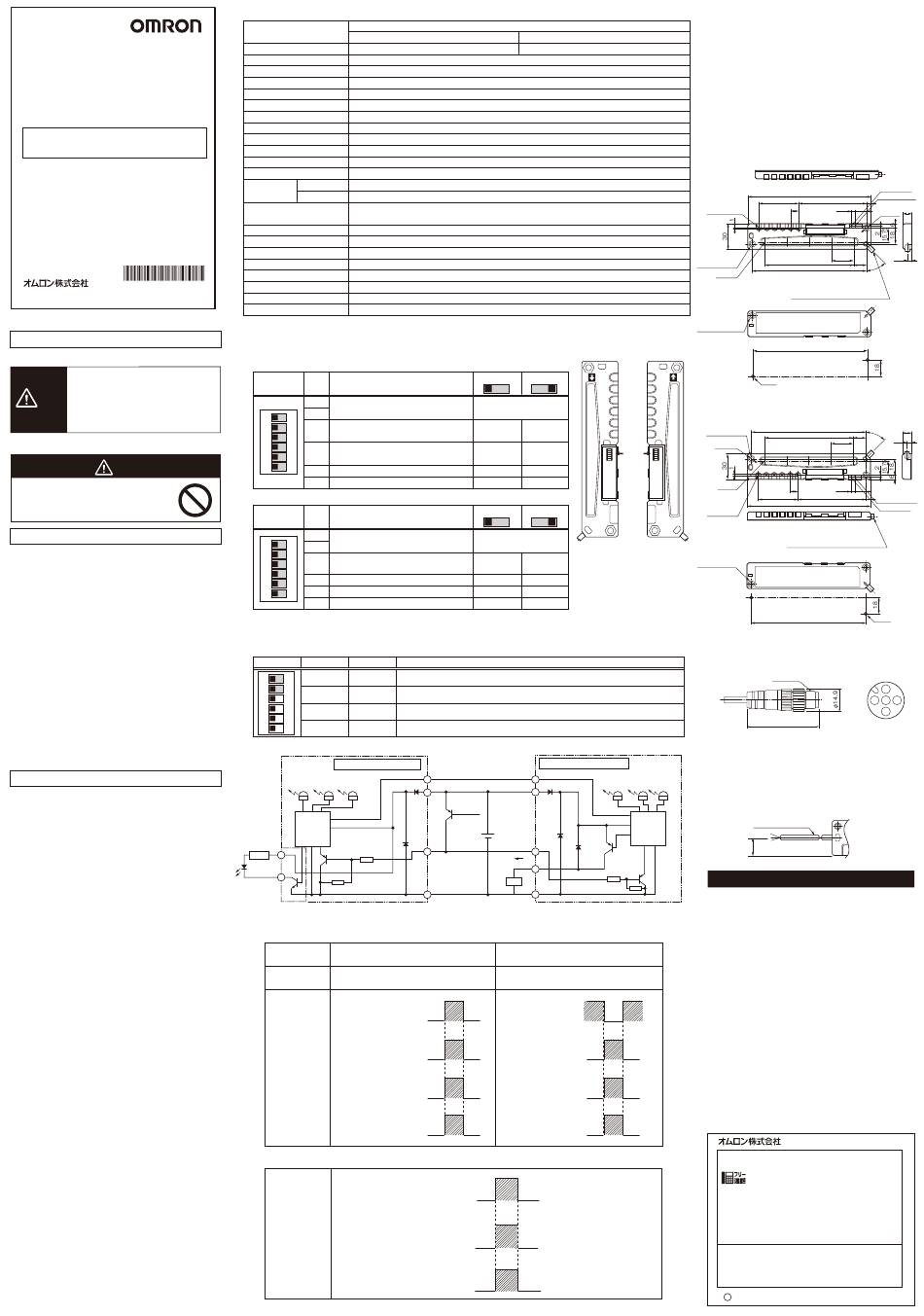

Omron F3W-D052C Series Instruction Sheet

F3W-D052C□
形
F3W-D052D□
形
薄型ピ ッ キング用エ リ アセンサ
取扱説明書
このたびは、 本製品をお買い上げいただきまして、 まことにありがと うございます。
ご使用に際しては、 次の内容をお守り く ださい。
・ 電気の知識を有する専門家がお取り扱いく ださい。
・ この取扱説明書をよく お読みになり、 十分にご理解のうえ、 正しく ご使用く ださい。
・ この取扱説明書はいつでも参照できるよう大切に保管してく ださい。
* 9 3 0 9 4 6 6 - 7 A *
1999-2016
© OMRON Corporation All Rights Reserved.
安全上のご注意
●警告表示の意味
正しい取扱いをしなければ、この危
険のために、軽傷・中程度の傷害を
負ったり万一の場合には重傷や死亡
警告
に至る恐れがあります。また、同様
に重大な物的損害をもたらす恐れが
あります。
●警告表示
警告
プレスの安全装置またはその他人体保
護用の安全装置としてはご使用できま
せん。
安全上の要点
以下に示すような項目は、安全を確保する上で必要
な事ですので必ず守ってください。
（1）引火性、爆発性ガスの環境では使用しないでください。
（2）製品の分解・修理・改造をしないでください。
（3）負荷は定格以下でご使用ください。
（4）負荷は短絡させないでください。負荷短絡保護
機能を持っていますが、長時間の短絡は避けてください。
（5）端子の極性を確認し、誤配線のないようにご注
意ください。
（6）製品を落下させないでください。
（7）製品に水や油の掛かる場所で使用しないでください。
（8）本体に直接、振動や衝撃が伝わる場所では使用
しないでください。
（9）設置や交換作業の前には、必ずシステムの電源
を切ってください。
（10）モード切替スイッチを過大な力で操作しますと
破損することがありますのでご注意ください。
5N以下で操作ください。
（11）使用している国の該当する廃棄物処理規則に従
って廃棄してください。
使用上の注意
カタログに記載されている使用上の注意もご参照ください。
■取扱い
（1）下記の設置場所では使用しないでください。
①直射日光があたる場所
②湿度が高く、結露する恐れのある場所
③腐食性ガスのあるところ
（2）接続について
①通電前に電源電圧が最大電圧以下である事を確認
してください。
②高圧線、動力線とは別配管での使用を原則として
ください。同一配線されると誘導を受け、誤作動
あるいは破損の原因となる場合もあります。
③コードの延長は0.3mm 以上の線を用い、100m以
2
下としてください。
④同期線を接続しないと動作しませんので必ず接続
してください。
⑤コネクタを確実に装着した状態でご使用ください。
（3）清掃について
有機溶剤は、製品表面を溶かしますので、避けて
ください。清掃は柔らかい乾いた布で行ってくだ
さい。
（4）電源について
市販のスイッチングレギュレータをご使用の際は
FG（フレームグランド端子）およびG（グランド
端子）を接地してお使いください。接地されませ
んと、スイッチングノイズにて誤動作することが
ありますので、ご注意ください。
（5）操作カバーは必ず閉じた状態でご使用ください。
（6）強電界が発生する環境では使用しないでくださ
い。
（7）透明体、半透明体は検出できません。本製品が誤
動作して設備が正常に稼動しなくなる恐れがあり
ます。
（8）本製品はクラスA機器です。家庭用環境におい
て、本製品は電波障害を起こすことがあります。
この場合は、責任者が十分な対策を講じてくださ
い。
（9）複数のセンサを設置する場合、相互干渉が起こら
ないように取りつけ/設定をしてください。
（10）センサが意図通りに動作することを確認してくだ
さい。
■取付け
（1）ピッキングセンサの指向角内に太陽光や蛍光
灯、白熱ランプなどの強い光線が入らないよう
に設置してください。
（2）ピッキングセンサを取り付ける際、ハンマーな
どでたたきますと、内部構造が損なわれますの
でご注意ください。
（3）投光器、受光器ともコードの引き出し方向は同
一方向にして設置してください。
■定格
検出方式
形 式
項 目 形F3W-D052C（P）＊
接 続 方 式
コード引き出しタイプ
光 源
電 源 電 圧
消 費 電 力
検 出 距 離 ３m（Longモード：1〜3m Shortモード：0.05〜1m スイッチ切替）
光 軸 ピ ッ チ
光 軸 数
検 出 幅
検 出 物 体
応 答 時 間
制 御 出 力 PNPオープンコレクタ：DC30V、100mA Max. 残留電圧：2.5V以下
動 作 モ ー ド
受 光 器 動作表示灯（橙色LED），安定入光表示灯（緑色LED），ピッキング表示灯（橙色LED）6灯
表示灯
投 光 器 電源表示灯（緑色LED），異周波表示灯（緑色LED），ピッキング表示灯（橙色LED）6灯
有接点ま たは無接点入力による
ピッキング指 示 入力
オープンコ レクタ
使 用 周 囲 温 度
保 存 周 囲 温 度
使 用 周 囲 湿 度
保 護 構 造
絶 縁 抵 抗
耐 電 圧
振 動 （ 耐 久 ）
衝 撃 （ 耐 久 ）
＊ F3W-D052CP／DPは、外部ピッキング表示出力付きタイプ（投光器のみ）です。
接続方式：コード引き出し式（コード長0.3m）
電気仕様：出力電流 50mA max. 出力電圧 センサ電源電圧固定
■モード切替スイッチについて
・投光器
SW1 No. 内容
1 FLASH PATTERN
2 （ピッキング表示灯モード切替）
1 O
FLASH TIME ＊1
2 N
3
（ピッキング表示灯点灯スピード切替）
3
4 4 EXT FLASH PATTERN
5
（外部ピッキング表示モード切替）＊2
6
5 NC
FREQUENCY（周波数切替）
6
・受光器
SW1 No. 内容
1 FLASH PATTERN
1 O
2 （ピッキング表示灯モード切替）
2
N
FLASH TIME ＊1
3
3
（ピッキング表示灯点灯スピード切替）
4
4 動作モード切替
5
5 検出距離（感度）切替
6
6 NC
＊１ ピッキング表示モードの全点滅／往復点灯／交差点灯および外部ピッキング表示モードの点滅スピードを切り替えることができます。
点滅スピードは表示モードにより異なります。
＊２ F3W-D052□P-Lのみ。
・ピッキング表示灯モード切替
SW1 SW1-1 SW1-2
OFF OFF 全点灯（6つの表示灯全てが点灯状態になります）
1
O
2 N
ON OFF 全点滅（6つの表示灯が全て同時に点滅します）
3
4
OFF ON 往復点灯（2つの表示灯が上下上と往復点灯します）
5
ON ON 交差点灯（表示灯が真ん中を中心に伸び縮するように点灯します）
6
■入出力段回路図
F3W-D052C□-L/D□-L
ピッキング
電源 異周波
表示灯
表示灯 表示灯
（6灯）
外部ピッキング
投光器
表示出力
主回路
茶
負荷
青
※
※一点鎖線内はF3W-D052AP-L/BP-Lのみ。
（ ）内の数字は中断コネクタタイプのピンNo.を示します。
■動作モードとタイムチャート
モード切り替え
L・ON
ス イ ッ チ
出力トランジスタの
入光時ON
動 作 状 態
全光軸入光
タイムチャート
入光状態
1光軸以上遮光
点灯
動作表示灯
消灯
出力トランジスタ
OFF
動作
負荷（リレー等）
復帰
■ピッキング指示入力とタイムチャート
タイムチャート
ピッキング指示入力
ピッキング表示灯
外部ピッキング
表示出力
透過形
形F3W-D052D（P）＊
中継コネクタタイプ（M12、5極コネクタ）
赤外発光ダイオード（860nm）
DC12〜24V±10％、リップル（p-p）10％以下
投光器：0.6Ｗ以下、受光器：0.7Ｗ以下
25mm
5光軸
100mm
φ35mm以上の不透明体
動作、復帰共：10ms以下
Ｄ・ON／Ｌ・ON 切替スイッチ
点灯入力電圧:電源電圧に短絡ま たは電源電圧-2V以内
消灯入力電圧 ： オープン （漏れ電流0.1mA以下）
−10〜55℃（ただし、氷結しないこと）
−25〜70℃
35〜85％RH（ただし、結露しないこと）
IEC60529規格 IP62（操作カバーを閉めた状態にて）
20MΩ以上（DC500Vメガにて）
AC1,000V 50／60Hz 1min
10〜50Hz 複振幅1.5mm X,Y,Z各方向2h
500m／s ，X,Y,Z各方向3回
2
OFF（左） ON（右）
下表参照
SLOW FAST
（低速） （高速）
点灯 点滅
− −
A周波 B周波
OFF（左） ON（右）
下表参照
SLOW FAST
（低速） （高速）
D・ON L・ON
LONG(1〜3m) SHORT（0.05〜1m)
− −
点灯モード
F3W-D052C□-D/D□-D
（5） （5）
橙／紫 同期 橙／紫
（1） （1）
ピッキング
茶 茶
指示入力
DC12
〜24V
（2） （2）
桃 桃
制御
（4）
出力
黒
負荷
（3） （3）
青
青
D・ON
しゃ光時ON
全光軸入光
入光状態
1光軸以上遮光
点灯
動作表示灯
消灯
ON ON
出力トランジスタ
OFF
動作
負荷（リレー等）
復帰
HI
オープン
点灯
消灯
ON
OFF
■相互干渉防止機能について
周波数切替スイッチで、投光周波数をA、Bの2種
に切替えることにより、2セットのセンサの相互干
渉を防止することができます。ただし、3セット以
上を隣接してご使用になられる場合、同周波数設
定センサ間で誤動作が発生する場合があります。
相互干渉の影響を低減するため、セットとなる投
受光器間の距離が1m以内でご使用になられる場合
は、受光器の検出距離（感度）設定を「SHORT」
にしてご使用ください。
■外形寸法
・F3W-D052C□-D
（コード引き出しタイプ、受光器）
6-ピッ キング
表示灯
2-M4ナット座
（深サ3.5）
5-光軸
2-M4
ナット座（深サ1）
2-M4
・F3W-D052C-L
（コード引き出しタイプ、投光器）
2-M4ナット座
（深サ3.5）
2-φ4.5
SW1
5-光軸
6-ピ ッ キ ン グ
表示灯
受光器 投光器
2-M4ナット座
（深サ1）
・F3W-D052D□-□
コネクタ以外はF3W-D052C□
（標準コード長は2mとなります。）
F3W-D052D□-□用 コネクタ
＊推奨雌コネクタの形式はXS2R
-
XS2F D5□□です。
ピッキング
安定
動作
表示灯
入光
・F3W-D052□P-L
表示灯
表示灯 （6灯）
投光器に下記のコードが付きます。
その他寸法は、F3W-D052C-Lと同じです。
ビニル絶縁丸形コード
受光器
φ4、標準長サ0.3m
主回路
14
当社商品は、 一般工業製品向けの汎用品と して設計製
造さ れています。 従いま して、 次に掲げる用途での使用を
意図 してお らず、 お客様が当社商品を これ らの用途に使
用さ れる際には、 当社は当社商品に対 して一切保証をい
た し ません。 ただ し、 次に掲げる用途であって も当社の意
図 した特別な商品用途の場合や特別の合意がある場合
は除き ます。
(a) 高い安全性が必要と さ れる用途 （例 ： 原子力制御設
備、 燃焼設備、 航空 ・ 宇宙設備、 鉄道設備、 昇降設
備、 娯楽設備、 医用機器、 安全装置、 その他生命 ・ 身
体に危険が及びう る用途）
(b) 高い信頼性が必要な用途 （例 ： ガス ・ 水道 ・ 電気等の
供給システム、 24時間連続運転システム、 決済システ
ムほか権利 ・ 財産を取扱う用途な ど）
(c) 厳 しい条件または環境での用途 （例 ： 屋外に設置する
設備、 化学的汚染を被る設備、 電磁的妨害を被る設
備、 振動 ・ 衝撃を受ける設備な ど）
(d) カタログ等に記載のない条件や環境での用途
*(a)か ら(d)に記載さ れている他、 本カタログ等記載の商品
は自動車 （二輪車含む。 以下同じ） 向けではあ り ません。 自
動車に搭載する用途には利用 しないで下さ い。 自動車搭
載用商品については当社営業担当者にご相談く だ さ い。
*上記は適合用途の条件の一部です。 当社のベス ト､総合カ
タログ､データ シー ト等最新版のカタログ、 マニュアルに記載
の保証･免責事項の内容をよ く 読んでご使用く だ さ い。
●製品に関するお問い合わせ先
お客様相談室
0120-919-066
携帯電話 ・ PHS ・ IP電話な ど ではご利用いただけませんので、 下記の電話番号へおかけ く だ さ い。
055-982-5015
電話
■営業時間：8:00〜21:00 ■営業日：365日
●FAXやWebページでもお問い合わせいただけます。
055-982-5051
FAX
●その他のお問い合わせ
納期・価格・サンプル・仕様書は貴社のお取引先、または貴社
担当オムロン販売員にご相談ください。
オムロン制御機器販売店やオムロン販売拠点は、Webページで
ご案内しています。
A ｖ 2 0 1 4 年 7月
動作表示灯
140
安定入光表示灯
5×9=45 77.5
5
9 13
4.5
10
2-φ4.5
25 4.7
15
4×25=100
45°
130
ビニル絶縁丸形コード
φ4 5芯（導体断面積：0.2mm
2
／絶縁体径：φ1.1mm）
標準長サ５m
130
取付穴加工寸法
130
10
45°
15
4×25=100
4.7
25
9
4.5
13
5×9=45 77.5
異周波表示灯
5
140
電源表示灯
ビニル絶縁丸形コード
φ4 4芯（導体断面積：0.2mm
2
／絶縁体径：φ1.1mm）
標準長サ５m
130 2-M4
取付穴加工寸法
（中継コネクタタイプ）
-
□と同一です。
M12×1
1
2 5 4
3
44.7
-
D5□□または
（外部ピッキング表示出力付きタイプ）
ご承諾事項
