Summary of Contents for Bissell BigGreen Commercial BG697 plus

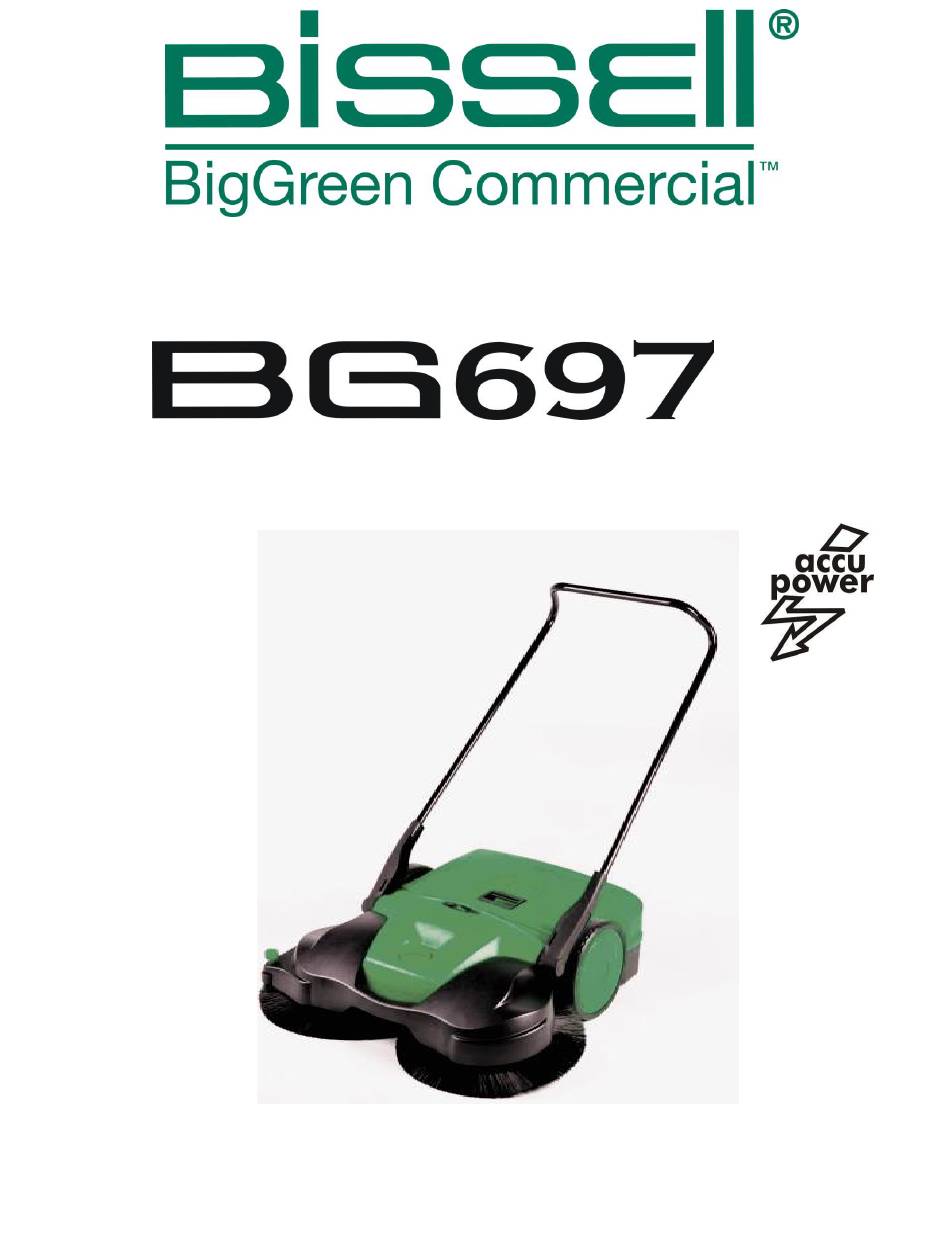

- Page 1 Users Manual /Notice d’emploi Gebrauchsanleitung plus 03/2015 12/2013...
-
Page 2: Safety Instructions
Safety Instructions Familiarize yourself fully with this product before use! In the case that transport damages are detected when unpacking the unit, please inform your retailer and/or the shipping company. Please read the operating instructions carefully before attempting to use this unit and heed the given instructions. -
Page 3: First Start-Up
Thank you for choosing one of our high-quality Bissell products. The Bissell BG697 is an especially efficient hand sweeping machine with a permanent brush drive that is simple to operate and can be used for all even and hard surfaces. The unique Turbo sweeping system with circular brushes and sweeping rolls guarantees double cleanliness. - Page 4 Storage The Bissell BG697 plus sweeping machine can be best stored vertically. In this position, the brushes are protected against damage and the wear will be reduced. Charging the battery The battery will be charged with the serial socket battery charger.
- Page 5 discharge if the machine is stored without use for a long time. In the case of a long storage time, please recharge the battery every 2 month for 10h. Attention: If you do want to store the sweeper for longer than 2 months please disconnect the battery to avoid discharging of the battery version 03/2015 Start with Serialnumber :11/2015100395...
-
Page 6: Maintenance
Maintenance of the gears In order to ensure an easy and wear-resistant operation, the brush gears (items 4.03 + 3.02) should be sprayed with the original Bissell lubricant spray from time to time. Never use any other oils or grease. - Page 7 - charge the battery - empty the waste container Additionally, every 10 operating hours - clean gear (item 3 + 4) and spray it with Bissell lubricant spray Additionally, every 50 operating hours - check brushes for wear - check gear for wear...
-
Page 8: Technical Data
Technical data Bissell BG697 plus Sweeping width 97 cm Sweeping capacity 4100 m²/hour Container volume 50 l Weight 25 kg Battery Voltage 12 V Capacity 15 Ah Weight 3,8 kg Battery charger Input voltage 110 - 230VAC /50 HZ Output voltage... -
Page 9: Conseils De Sécurité
à des tiers, notamment à des enfants. Maintenance Des travaux de maintenance ne peuvent être exécutés que par les services de Bissell ou de ses concessionnaires ou des experts qui sont familiarisés avec toutes les règles de sécurité applicables. - Page 10 Chère cliente, cher client, Nous nous rejouissons que vous ayez choisi un produit de qualité de la maison Bissell. La Bissell BG697 plus est une balayeuse particulièrement performante et facile à utiliser, disposant d’un moteur électrique alimenté par les accumulateurs. Il entraîne les brosses rotatives, qui soulèvent et ramassent toute les saletés sur une surface plane et suffisamment dure.
- Page 11 Utilisation Adapter la hauteur des brosses La Bissell BG697 plus est positionné à l’usine pour des surfaces planes. La pression des brosses peut être réglée en continu à l’aide du bouton de réglage (Pos. 1.11): niveau 1-2: nouvelles brosses, pour des surfaces planes niveaux 3-4: nouvelles brosses, pour du feuillage mouillé, du sable, des surfaces non planes...
-
Page 12: Entretien
Chargement de la batterie Le chargement de la batterie s’effectue par le chargeur spécialement conçu pour cette série d’appareils. Attention : le chargement ne doit s’effectuer que dans un lieu sec, bien aéré et avec le moteur éteint exclusivement. Pour le chargement, branchez le câble dans la prise femelle de la balayeuse (Pos 10.02) et de l’autre coté... - Page 13 - vider le réceptacle de saletés en plus, après 10 heures d’utilisation respectivement - nettoyer la transmission Pos 3 + 4 et appliquer le spray de graissage Bissell après, après 50 heures d’utilisation respectivement - vérifier que les brosses ne sont pas usées - vérifier que la transmission n’est pas usée...
-
Page 14: Données Techniques
Bissell BG697 plus Largeur de balayage 97 cm Puissance de balayage 4100 m²/h Réceptacle de saletés 50 l poids 25 kg Batterie tension 12 V puissance 15 Ah poids 3,8 kg Chargeur Tension d’induction 110 - 230VAC /50 HZ... - Page 15 Sicherheitshinweise Vor Benutzung des Gerätes unbedingt lesen und beachten! Wenn Sie beim Auspacken einen Transportschaden feststellen, benachrichtigen Sie Ihren Fachhändler bzw. den Transporteur. Lesen Sie vor der Inbetriebnahme die Betriebsanleitung Ihres Gerätes und beachten Sie besonders diese Sicherheitshinweise. Anwendung Die Kehrmaschine ist nicht für das Aufkehren von Flüssigkeiten geeignet. Keine brennenden oder glühenden Gegenstände kehren, wie z.B.
- Page 16 Sehr geehrte Kundin, Sehr geehrter Kunde, wir freuen uns, dass Sie sich für ein Qualitätsprodukt aus dem Hause Bissell entschieden haben. Die Bissell BG697 plus ist eine besonders leistungsstarke und einfach zu bedienende Kehrmaschine mit permanentem Bürstenantrieb, welche auf jeder ebenen und harten Fläche sowie auf Teppich eingesetzt werden kann.
- Page 17 Bitte beachten Sie, dass die Bürsten nur mit leichtem Druck auf dem Boden aufliegen. Tiefere Einstellungen ergeben keine bessere Reinigung und erhöhen den Verschleiß. Betrieb Schalten Sie die Maschine am Schalter (Pos 10.01) ein und schieben Sie die Kehrmaschine mit normaler Schrittgeschwindigkeit vor sich her (die Bürsten zeigen dabei von Ihnen weg), den Schiebebügel dabei leicht anheben.
- Page 18 Herunterdrücken des Behältergriffes verriegeln. Lagerung Die Bissell BG697 plus wird am zweckmäßigsten senkrecht abgestellt. Dadurch werden die Büsten entlastet und der Verschleiß wird verringert. Längere Lagerzeiträume ( z.B. Winterpause ) ohne Nachladung der Batterie nur mit abgezogenem Batteriekabel vornehmen ( siehe unten).
- Page 19 Maximale Temperaturen: Anwendung: -10° C ~ 50° C Laden: 0° C ~ 40° C Lagerung: -10° C ~ 40° C Pflege Sie haben sich für ein wartungsfreundliches Produkt entschieden. Es dürfen nur solche Wartungsarbeiten durchgeführt werden, die im nachfolgenden Kapitel beschrieben werden.
-
Page 20: Wartung
- Batterie muss wieder neu geladen werden. Die Batterie nicht im entladenen, bzw. teil entladenen Zustand lagern - Schmutzbehälter leeren zusätzlich alle 10 Betriebsstunden - Getriebe Pos 3 + 4 reinigen und mit Bissell Gleitspray einsprühen zusätzlich alle 50 Betriebsstunden - Bürsten auf Verschleiß prüfen - Getriebe auf Verschleiß prüfen Fehlerbehebung Gerät ist nur schwer zu schieben... -
Page 21: Technische Daten
Technische Daten Bissell BG697 plus Kehrbreite ca. 97 cm Kehrleistung ca. 4100 m²/Stunde Schmutzbehälter 50 l Gewicht 25 kg Betriebszeit bei voller Akkuleistung* ca. 90 min Batterie Spannung 12 V Leistung 15 Ah Gewicht 3,8 kg Minimale Lagertemperatur -10° C Ladegerät... - Page 22 CE Declaration of Conformity Charger version 03/2015 Start with Serialnumber :11/2015100395 -22-...
- Page 23 Spare Parts / Liste des pièces de rechange / Ersatzteile Bissell BG697 plus version 03/2015 Start with Serialnumber :11/2015100395 -23-...
- Page 24 Art. No. Bezeichnung / Description Pos. 000005 Führungsrolle / edge guiding roller Pos. 1.05 000007 Schraube / screw Pos. 1.07 401110 Lagerzapfen / pivot housing Pos. 1.10 600111 Verstellknopf / height adjustment dial Pos. 1.11 600112 Rahmen / housing Pos. 1.12 600113 Haube / cover Pos.
- Page 25 Art. No. Bezeichnung / Description Pos. 501051 Batteriehalter (ohne Kabel) / battery holder (without cable) Pos.10.06B 501052 Batteriehalter (mit Kabel) / battery holder (with cable) Pos.10.06C 601008 Bleibatterie 12V/15Ah / Battery 12V/15Ah Pos.10.08 601012 Schutzkappe / cap Pos.10.12 621014 Montageplatte / Plate Pos.10.14 601013 Kabel Motor 310mm / cable motor 1 310mm...
- Page 26 Notes: version 03/2015 Start with Serialnumber :11/2015100395 -26-...
- Page 27 Notes: version 03/2015 Start with Serialnumber :11/2015100395 -27-...
- Page 28 version 03/2015 Start with Serialnumber :11/2015100395 -28-...
