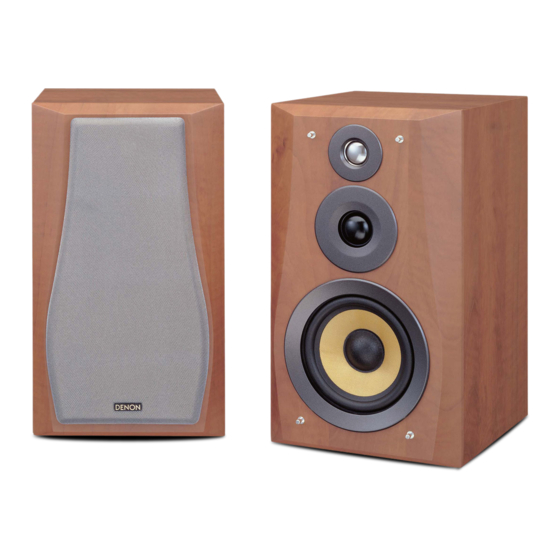

Speaker system

Advertisement

Quick Links

B
スピーカー システム
SPEAKER SYSTEM
取扱説明書/OPERATING INSTRUCTIONS
安全にお使いいただくためにー必ずお守りください。
お買い上げいただき、ありがとうございます。
ご使用の前にこの取扱説明書をよくお読みのうえ、正
しくご使用ください。
お読みになった後は、後日お役に立つこともあります
ので、必ず保存してください。
梱包箱の中には本体とは別に次の品物が入っていますので、
ご確認ください。
① 取扱説明書 ......................................................1
② 接続コード(約3m) ..........................................2
③ すべり止め(1シート4枚) .................................1
④ 保証書(日本向けのみ) ....................................1
⑤ 製品のご相談と修理・サービス窓口一覧表 ............1
■ 仕
:3ウェイ、4スピーカー、防磁設計
使用スピーカー構成
:ウーハー  12cmコーン形×2ケ
ツィーター 2.5cmドーム形×1ケ
スーパーツィーター
入力インピーダンス
:6Ω
最 大 許 容 入 力
:80W (EIAJ)、160W (PEAK)
再 生 周 波 数 帯 域
:45Hz〜80kHz
平均出力音圧レベル
:90dB (1W・1m)
:176(幅)×305(高さ)×240(奥行き)mm
:5.2kg(1台あたり)
◆ 改良のため仕様および内容を予告なく変更することが
あります。
SC-M71LTD
2cmドーム形×1ケ
1
Read this manual carefully to ensure that you take full
advantage of all this unit has to offer.
Keep the manual for future reference should any doubts
or problems arise.
Please make sure that the following items are included
with the main unit in the carton.
(1) Operating instructions ..........................................1
(2) Connecting cable (approx. 3m).................................2
(3) Foot (4 pcs. /1 sheet) .............................................1
(4) Denon service network ..........................................1
SPECIFICATIONS
Type
: 3-way, 4-speakers Low-leakage-flux
Speakers
: 12cm cone bass-mid×2
2.5cm dome high range×1
2cm dome super-high range×1
: 6 Ω/ohms
Input impedance
Max. input
: 80 watts (IEC), 160 watts (PEAK)
Frequency range
: 45 Hz〜80 kHz
Sensitivity
: 90 dB (1watt・1m)
Dimensions
: 176 (W) × 305 (H) × 240 (D) mm
Mass
: 5.2 kg (one unit)
◆ For improvement purposes, specifications and design
are subject to change without notice.

Advertisement

loading

Summary of Contents for Denon SC-M71LTD

  • Page 1 (1) Operating instructions ……………………………………1 ① 取扱説明書 ………………………………………………1 (2) Connecting cable (approx. 3m)……………………………2 ② 接続コード(約3m) ……………………………………2 (3) Foot (4 pcs. /1 sheet) ………………………………………1 ③ すべり止め(1シート4枚) ……………………………1 (4) Denon service network ……………………………………1 ④ 保証書(日本向けのみ) ………………………………1 ⑤ 製品のご相談と修理・サービス窓口一覧表 …………1 SPECIFICATIONS ■ 仕 様...
  • Page 2 正しく安全にお使いいただくため、ご使用の前に必ずよくお読みください。 絵表示について この取扱説明書および製品への表示では、製品を安全に正しくお使いいただき、あなたや他の 人々への危害や財産への損害を未然に防止するために、いろいろな絵表示をしています。 その絵表示と意味は次のようになっています。内容をよく理解してから本文をお読みください。 この表示を無視して、誤った取り扱いをすると、人が死亡または重傷を負う危険 警告 が差し迫って生じることが想定される内容を示しています。 この表示を無視して、誤った取り扱いをすると、人が傷害を負う可能性が想定さ 注意 れる内容および物的傷害のみの発生が想定される内容を示しています。 絵表示の例 記号は注意(危険・警告を含む)を促す内容があることを告げるものです。 図の中に具体的な注意内容(左図の場合は感電注意)が描かれています。 記号は禁止の行為であることを告げるものです。 図の中や近傍に具体的な禁止内容(左図の場合は分解禁止)が描かれています。 記号は行為を強制したり指示する内容を告げるものです。 図の中に具体的な指示内容(左図の場合は電源プラグをコンセントから抜け)が描かれています。 警 告 ■安全上お守りいただきたいこと 万一異常が発生したら、電源プラグをすぐに抜く 煙が出ている、変なにおいがする、異常な音がするなどの異常状態のまま使用すると、火災・ 感電の原因となります。すぐに本体の電源を切り、必ず電源プラグをコンセントから抜いて、 電源プラグを 煙が出なくなるのを確認してから販売店に修理をご依頼ください。お客様による修理は危険で コンセントから抜け すので絶対におやめください。 内部に異物を入れない バスレフダクト孔口などから内部に金属類や燃えやすいものなどを差し込んだり、落とし込ん だりしないでください。火災・感電の原因となります。特にお子様のいるご家庭ではご注意く ださい。万一内部に異物が入った場合は、まず本体の電源を切り、電源プラグをコンセントか ら抜いて販売店にご連絡ください。 水が入ったり、濡らしたりしないように 雨天・降雪中・海岸・水辺での使用は特にご注意ください。火災・感電の原因となります。 電源コードは大切に 電源コードを傷つけたり、破損したり、加工したりしないでください。また重いものをのせた り、加熱したり、引っ張ったりすると電源コードが破損し、火災・感電の原因となります。電 源コードが傷んだら、すぐに販売店に交換をご依頼ください。 キャビネット(スピーカー・裏ぶた)を外したり、改造したりしない 内部には電圧の高い部分がありますので、触ると感電の原因となります。内部の点検・調整・...
  • Page 3 落としたり、キャビネットを破損した場合は まず本体の電源を切り、電源プラグをコンセントから抜いて販売店にご連絡ください。 そのまま使用すると火災・感電の原因となります。 長時間音が歪んだ状態で使用しない スピーカーが発熱し、火災の原因となることがあります。 ■取り扱いについて 風呂・シャワー室では使用しない 火災・感電の原因となります。 水場での使用禁止 この機器の上に花瓶・植木鉢・コップ・化粧品・薬品などが入った容器を置かない こぼれたり、中に入った場合、火災・感電の原因となります。 この機器の上に小さな金属物を置かない 万一内部に異物が入った場合は、まず本体の電源を切り、電源プラグをコンセントから抜いて 販売店にご連絡ください。そのまま使用すると火災・感電の原因となります。 注 意 ■安全上お守りいただきたいこと 電源コードを熱器具に近づけない コードの被ふくが溶けて、火災・感電の原因となることがあります。 電源プラグを抜くときは 電源プラグを抜くときは電源コードを引っ張らずに必ずプラグを持って抜いてください。コー ドが傷つき、火災・感電の原因となることがあります。また、濡れた手で電源プラグを抜き差 ししないでください。感電の原因となることがあります。 濡れた手で電源プラグを抜き差ししない 感電の原因となることがあります。 機器の接続は説明書をよく読んでから接続する テレビ・オーディオ機器・ビデオ機器・スピーカーなどの機器を接続する場合は、電源を切り、 各々の機器の取扱説明書に従って接続してください。また接続は指定のコードを使用してくだ さい。指定以外のコードを使用したり、コードを延長したりすると発熱し、やけどの原因とな ることがあります。 電源を入れる前には音量を最小にする 突然大きな音が出て聴力障害などの原因となることがあります。 ■置き場所について 不安定な場所に置かない ぐらついた台の上や傾いたところなど不安定な場所に置かないでください。落ちたり倒れたり して、けがの原因となることがあります。 次のような場所には置かない 火災・感電の原因となることがあります。 調理台や加湿器のそばなど油煙や湯気が当たるようなところ ● 湿気やほこりの多いところ...
  • Page 4 壁や他の機器から少し離して設置する 壁から少し離して据え付けてください。また放熱をよくするために、他の機器との間は少し離 して置いてください。ラックなどに入れるときは、機器の天面や背面から少し隙間をあけてく ださい。内部に熱がこもり、火災の原因となることがあります。 ■取り扱いについて 通風をさまたげない 内部の温度上昇を防ぐため、次のような使いかたはしないでください。内部に熱がこもり、火 災の原因となることがあります。 あお向けや横倒し、逆さまにする ● 押し入れ、本箱など風通しの悪い狭い場所に押し込む ● テーブルクロスをかけたり、じゅうたん・布団の上に置いて使用する ● この機器に乗ったり、ぶら下がったりしない 特に幼いお子様のいるご家庭では、ご注意ください。倒れたり、壊れたりして、けがの原因と なることがあります。 重いものをのせない 機器の上に重いものや外枠からはみ出るような大きなものを置かないでください。 バランスがくずれて倒れたり、落下して、けがの原因となることがあります。 移動させる場合は まず電源を切り、必ず電源プラグをコンセントから抜き、アンテナ線・機器間の接続コードな ど外部の接続コードを外してからおこなってください。コードが傷つき、火災・感電の原因と なることがあります。この機器の上にテレビなどを載せたまま移動しないでください。倒れた り、落下して、けがの原因となることがあります。 ■お手入れについて 5年に一度は内部の掃除を 販売店などにご相談ください。内部にほこりがたまったまま、長い間掃除をしないと火災や故 障の原因となることがあります。特に、湿気の多くなる梅雨期の前におこなうと、より効果的 です。なお、内部の掃除費用については販売店などにご相談ください。 CAUTIONS ON HANDLE ■ 使用上のご注意 ● Avoid placing the speaker systems in places exposed to direct ●...
  • Page 5: Installation

    Please check and confirm again after the loudspeaker ● 取り付け後は必ず安全性を確認してください。 would have been installed. Do not forget a periodical ● また、その後定期的に落下の可能性がないか安全点検を実 inspection also. DENON does not take any responsibility 施してください。取り付け場所、取り付け方法の不備によ for any accident caused by unsteady installing. るいかなる損害、事故についても当社はいっさいその責を The tone character produced by speaker systems depends 負いません。...
  • Page 6 CONNECTIONS ■ 接続方法 ★ Before connecting, please consult with the instructions of ★ 接続の際はアンプの取扱説明書をよくお読みの上、 your amplifier and follow them also. 正しくご使用ください。 Be sure to turn the amplifier’s power off when connecting スピーカーシステムをアンプに接続する場合は、必ずアンプの the speaker systems. 電源を切ってからおこなってください。 Use the included cables to connect the input terminals on the ●...
