Summary of Contents for Daewoo RN-332NPSW
- Page 1 RN-332NPSW RN-332NPW RN-332NPTW Content 1. Safety Information Page 1~5 2. Overview Page 6 3. Installation Page 7~13 4.User interface Page 14~16 5. Daily Use Page 17~19...

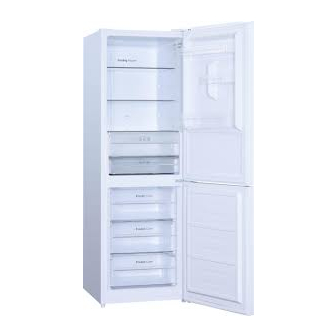

- Page 8 FridgeShelves Fridge Balconies Crisper Cover Crisper Fresh convertible box Freezer Drawers Leveling Feet Note: Above picture is for reference only. Real appliance probably is different.
-
Page 9: Electrical Connection
Space Requirement Select a location without direct exposure to sunlight; Select a location with enough space for the refrigerator doors to open easily; Select a location with level (or nearly level) flooring; Allow sufficient space to install the refrigerator on a flat surface; Allow clearance to the right, left, back and top when installing. -
Page 10: Door Reversibility
Door Reversibility %HIRUH UHYHUVLQJ WKH GRRU SOHDVH EH SUHSDUHG EHORZ WRROV DQG PDWHULDO VWUDLJKW VFUHZGULYHU FURVV VFUHZGULYHU VSDQQHU DQG WKH FRPSRQHQWV LQFOXGHG LQ WKH SRO\ EDJ Left Aid-Closer on Upper Door x 1 Left Aid-Closer on Lower Door x 1 /HIW 'RRU +LQJH &RYHU [ 8nscrew top hinge cover and disconnect connectors of door switch and harness. - Page 11 4.Move door switch from right hinge cover to left hinge cover in accessary bag. 5.Detach cover in top of upper door and move harness from right side to left side, then replace the cover. 6.Move top left cover to right side 7.
- Page 12 9. Unscrew bottom hinge. Then remove the adjustable feet from both side. 10. Unscrew and remove the bottom hinge pin, turn the bracket over and replace it. unscrew screw...
- Page 13 11.Refit the bracket fitting the bottom hinge pin. Replace both adjustable feet. 12.Remove aid-closers from bottom of upper and lower doors, then take new aid-closers from accessary bag and install them to left side. 13.Detach the Fridge and the Freezer door gaskets and then attach them after rotating.
- Page 14 14. Install the lower door, adjust and fix the middle hinge onto the cabinet. 15.Replace upper door, please ensure the door align with the cabinet to make sure door gasket seal the cabinet tightly. Then connect door with cabinet by tightly fixed top hinge. 16.Connect harnesses from door and cabinet.
- Page 15 (if external handle is present) Keep enough space of door open. 1071 Keep at least 50mm gap at two sides. 1007 To do this adjust the two levelling feet at front of the unit. If the unit is not level, the doors and magnetic seal alignments will not be covered properly.
-
Page 16: Using The Control Panel
Using the Control Panel 1.1 BUTTON OPERATION A.Temperature Control of Fridge Compartment B.Temperature Control of Freezer Compartment C.Mode/ Locking / Unlocking 1.2 LED DISPLAY 1.Temperature of Fridge Comparment 2.Temperature of Freezer Comparment 3.ECO Mode 4.Holiday Mode 5.Super Mode 6.Locking / Unlocking 2.0 OPERATING CONDITION a. - Page 17 2.1.2 The panel will be lit up by any button operation whereas the light would be out 2 minutes after the last operation. 2.1.3 Display during normal operation Temperature Display of the Fridge Compartment: Indicating the temperature of the current setting. Temperature Display of the Freezer Compartment: Indicating the temperature of the current setting.
-
Page 18: Super Mode
4.0 ECO mode Press MODE bottom to choose ECO mode. After 5 seconds of flash, ECO icon will keep bright and ECO mode is confirmed. In ECO mode, the refrigerator will automatically set temperature of fridge compartment at 5°C, as temperature of freezer compartment at -18°C. Except MODE button, other buttons will not response any press. -
Page 19: First Use
First use Cleaning the interior Before using the appliance for the first time, wash the interior and all internal accessories with lukewarm water and some neutral soap so as to remove the typical smell of a brand new product, then dry thoroughly. Important! Do not use detergents or abrasive powders, as these will damage the finish. - Page 20 Hints for refrigeration Useful hints: Make (all types): wrap in polythene bags and place on the glass shelves above the vegetable drawer. For safety, store in this way only one or two days at the most. Cooked foods, cold dishes, etc...: these should be covered and may be placed on any shelf. Fruit and vegetables: these should be thoroughly cleaned and placed in the special drawer(s) provided.
-
Page 21: Troubleshooting
Troubleshooting Caution! Before troubleshooting, disconnect the power supply. Only a qualified electrician of competent person must do the troubleshooting that is not in this manual. Important! There are some sounds during normal use (compressor, refrigerant circulation). Possible cause Solution Problem Mains plug is not plugged in Insert mains plug. - Page 22 RN-332NPSW Модель: RN-332NPW RN-332NPTW...
- Page 36 минуты...
- Page 44 RN-332NPSW / RN-332NPW RN-332NPTW Модель Класс энергоэффективности Номинальное напряжение (В~) Hоминальная частота (Гц) 600x665x1840 Габариты прибора (ШхВхГ) (мм) 640×715×1931 Габариты в упаковке (ШхВхГ) (мм) Вес нетто/брутто (кг) Мощность заморозки кг/24ч SN,N,ST,T Климатический класс Уровень шума (Дба) В целях усовершенствования устройства технические характеристики и дизайн могут изменяться без...
- Page 45 ПАЙДАЛАНУШЫНЫҢ НҰСҚАУЛЫҒЫ Тоңазытқыш Моделі RN-332NPSW RN-332NPW RN-332NPTW МАЗМҰНЫ Қауіпсіздік техникасы бойынша ақпарат 1- 5 беттер Жалпы түрі 6 беттер 7-11 беттер Орнату 12-17 беттер Күнделікті қолдану Техникалық сипаттамалары 18 бет...
- Page 46 Сізге тоңазытқышты сатып алғаныңыз үшін алғысымызды білдіреміз! Пайдаланар алдында пайдаланушының нұсқаулығымен мұқият танысыңыз және оны ары қарай қолдану үшін сақтап қойыңыз. Біз өз өніміміздің Сіздің барлық талаптарыңызға сәйкес келеді және сізге ұзақ уақыт қызмет етеді деп үміт артамыз. Қауіпсіздік техникасы бойынша ақпарат Қауіпсіздік...
- Page 47 Қауіпсіздік техникасы бойынша ақпарат Тоңазыту техникасының ішінде басқа электр құрылғыларын ЕСКЕРТУ! (мысалы, балмұздақ жасағыштар секілді) пайдаланбаңыз, мұндай функциялар өндірушімен көзделген жағдайларды қоспағанда. Егер электр шамы ұзақ уақыт қосылған күйде болған болса, электр ЕСКЕРТУ! шамын қолмен ұстамаңыз, себебі ол өте ыстық болуы мүмкін. ...
- Page 48 Қауіпсіздік техникасы бойынша ақпарат Электр қорегі сымбауын ұзартуға болмайды. Ашасының тоңазытқыштың артқы жағында басылып қалмағанына немесе зақымданбағына көз жеткізіңіз. Басылып қалған немесе зақымданған штепсель ашасы қызып кетуі және өрттің шығуына себеп болуы мүмкін. Аспаптың желілік ашасына қол жеткізе алатындығыңызға көз жеткізіңіз. ...
- Page 49 Қауіпсіздік техникасы бойынша ақпарат Орнату Маңызды! Электр қуатының көзіне қосу кезінде арнайы тармақтарда мазмұндалған нұсқауларды мұқият сақтаңыз. Тоңазытқыштың орамын ашыңыз және оны зақымданулардың жоқтығына тексеріңіз. Тоңазытқышта зақымданулар болған жағдайда тоңазытқышты қоспаңыз. Ықтимал зақымданулар туралы тоңазытқышты сатып алған жерге дереу хабарлаңыз. Мұндай жағдай үшін орамын сақтап қойыңыз. ...
-
Page 50: Қоршаған Ортаны Қорғау
Қауіпсіздік техникасы бойынша ақпарат Қоршаған ортаны қорғау " " ТТоңазытқыштың хладагент контурында да, және оқшаулау материалдарында да, озон қабатына залал келтіруі мүмкін газдар жоқ. Бұл тоңазытқышты қалалық қоқыспен және қатты тұрмыстық қалдықтармен бірге тастауға болмайды. Оқшаулау көбігінде жеңіл тұтанатын газдар бар: тоңазытқышты... - Page 51 ЖАЛПЫ ТҮРІ Тоңазытқыштың сөрелері Тоңазытқыштың есік сөрелері Жемістер мен көкөністерге арналған к онтейнер Мұздату камерасының жылжымалы жәшіктері Ескертпе: Жоғарыда көрсетілген сурет тек мысал ретінде қолдануға арналған. Нақты бұйым ерекшеленуі мүмкін.
- Page 52 ОРНАТУ Үй-жайға қойылатын талаптар Тікелей күн сәулесі түспейтін жерді таңдаңыз; Есіктері жеңіл ашылатын, жеткілікті кеңістік бар жерді таңдаңыз; Еденнің деңгейіндегі (немесе деңгейінде дерлік) жерді таңдаңыз; Тоңазытқышты тегіс бетке орнату үшін жеткілікті кеңістікті қамтамасыз етіңіз; Орнату кезінде оң жағынан, сол жағынан, артқы жағынан және үстінен жеткілікті бос...
- Page 53 ОРНАТУ...
- Page 54 ОРНАТУ...
- Page 55 ОРНАТУ Бұрап бекітіңіз Бұрап ашыңыз...
- Page 56 ОРНАТУ...
- Page 57 Күнделікті пайдалану Басқару панелін қолдану 1.1 ТҮЙМЕЛІК БАСҚАРУ A. Тоңазыту камерасының температурасын орнату B. Мұздату камерасының температурасын орнату C. Режім / Бұғаттау /Бұғаттан шығару 1.2 ДИСПЛЕЙ 1. Тоңазыту камерасының температурасы 2. Мұздату камерасының температурасы 3. ЭКО режімі 4. «Жіберу» режімі 5.
- Page 58 Күнделікті пайдалану 2. 1.2 Панель кез келген түймешікті басқан кезде жанады. Осымен байланысты жарық соңғы операциядан кейін 2 минуттан кейін өшеді. 2. 1.3 Қалыпты пайдалану режімі кезіндегі дисплей. Тоңазыту камерасының температурасының дисплейі қойылған температураны көрсетеді. Мұздату камерасының температурасының дисплейі қойылған температураны көрсетеді. 3.0 ТҮЙМЕШІКТЕРДІҢ...
- Page 59 Күнделікті пайдалану 4.0 ЭКO- режімі ЭКО- режімін таңдау үшін «Режім» түймешігін басыңыз. Орнатылу алдында, «ЭКО» белгішесі 5 секунд бойына жыпылықтайтын болады. ЭКО-режімінде тоңазыту камерасында 5 °С мәні орнатылатын болады, Мұздату камерасында -18 °С орнатылатын болады. «Мұздату бөлігі» ж «Тоңазыту бөлігі» бұғатталады, ал «ЭКО» әне...
- Page 60 Күнделікті пайдалану Алғашқы қосу Ішкі бөлігін тазарту. Тоңазытқышты алғаш рет қосар алдында, жаңа тауарға тән типтік иісті кетіру үшін ішкі бөлігін және барлық ішкі қосалқы заттарын жылу сумен және рН- бейтарап сабынмен жуыңыз. Содан кейін жуылған бөлігін және жиынтықтаушыларын мұқият кептіріңіз. Маңызды! Жуу...
- Page 61 Күнделікті пайдалану Мұздатылған азық-түлікті сақтау бойынша ұсыныстар Берілген тоңазытқыштың ең үздік пайдалану сипаттамаларына қол жеткізу үшін сізге : өнеркәсіптік жағдайларда мұздатылған азық-түліктердің бөлшек сауда сатушысымен тиісті жолмен сақталғанына көз жеткізу керек; мұздатылған азық-түліктің азық-түлік дүкенінен мұздатқышқа дейін тасымалдау уақытының барынша қысқа болатынына көз жеткізу керек; есігін...
- Page 62 Күнделікті пайдалану Ақауларды анықтау және жою Назар аударыңыз! Ақауларын анықтау үшін, электр қорегін беруді өшіріңіз. Тек білікті электрик немесе құзырлы тұлға ғана, берілген пайдаланушы нұсқалығында көрсетілмеген ақауларды анықтаулары тиіс. Маңызды! Қалыпты пайдалану кезінде кейбір дыбыстар естілуі мүмкін (компрессор, хладагент циркуляциясы). Мәселе...
- Page 63 RN-332NPSW / RN-332NPW Моделі RN-332NPTW Энергиялық тиімділік классы Номиналды кернеу (Вт) Номиналдық жиілік (Гц) Аспаптың габариттері (ЕхБхТ) (мм) 600x665x1840 Орамдағы габариттер (ЕхБхТ) (мм) 640×715×1931 Нетто/брутто салмағы (кг) Мұздату қуаты кг/24сағ. Климаттық классы SN,N,ST,T Шу деңгейі (дБ) Құрылғыны жақсарту мақсатында техникалық сипаттамасы мен дизайны алдын ала...
- Page 64 CKDAW-K06...
