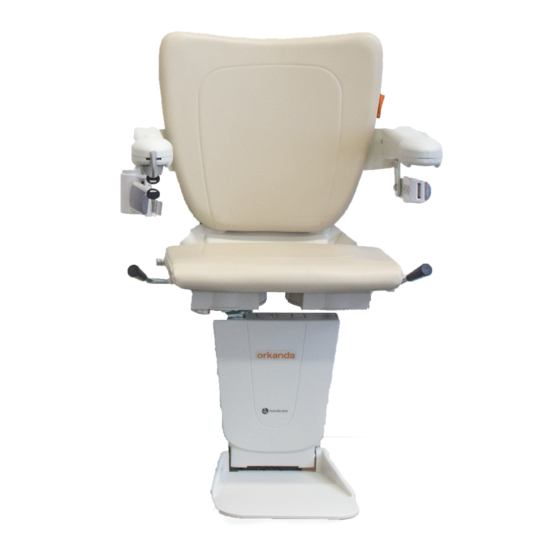

Handicare 1100 User Manual

Manual style seat, powered style seat
Hide thumbs Also See for 1100:
Table of Contents

  • English

  • Dutch
    • Automatische Draaifunctie
    • Automatische Voetenplank
    • Klaprail
    • Schuifrail
    • Diagnostische Display
    • Sleutel
    • Noodstop
    • Armleuning
    • Stoelpositie
    • Batterijen
    • Opladen
    • Accuspanning
    • Obstakel

  • Deutsch
    • Automatische Drehfunktion
    • AUTOMATISCHE Fußstütze
    • Klappschiene
    • Gleitschiene
    • Diagnoseanzeige
    • Schl Üssel
    • Not Halt
    • Armlehne
    • Sitz Verriegelung
    • Batterien
    • Stromversorgung
    • Batteriespannung
    • Hindernis

  • Français
    • 86 | Manuel D"Utilisation
    • Options
    • Siège Pivotant Automatique
    • Repose Pieds Automatique
    • Rail Escamotable
    • Rail Coulissant
    • Informations Importantes
    • Affichage de Diagnostic
    • Clé
    • Bouton D'urgence
    • Accoudoir
    • Verouillage de la Chaise
    • Alimentation
    • Piles
    • Obstacle
    • Tenson des Batteries
    • Annexes
    • Attention
    • Codes de Diagnostic
    • Fonctionnement D'urgence
    • Manuel D"Utilisation

  • Español
    • Giro Automático
    • Reposapiés Automático
    • Riel Plegable
    • Riel Deslizante
    • Llave
    • Pantalla de Diagnóstico
    • Parada de Emergencia
    • Apoyabrazos
    • Bloqueo de Silla
    • Alimentaci Ón
    • Baterías
    • Obst Áculo
    • Tensión de Batería

  • Italiano
    • Rotazione Motorizzata
    • Pedana Poggiapiedi Motorizzata
    • Guida Ribaltabile
    • Guida Scorrevole
    • Chiave
    • Display DI Diagnostica
    • Arresto DI Emergenza
    • Blocco del Sedile
    • Bracciolo
    • Batterie
    • Blocco
    • Obstacolo
    • Tensione Della Batteria

  • Čeština
    • Návod K Použití
    • Příslušenství
    • Důležité Informace
    • Zjištění Poruchy
    • Připomínky
    • Přílohy
    • Nouzové Úkony

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

Handicare 1100
User Manual
Manual Style seat
Powered Style seat

Advertisement

Table of Contents
loading

Related Manuals for Handicare 1100

Summary of Contents for Handicare 1100

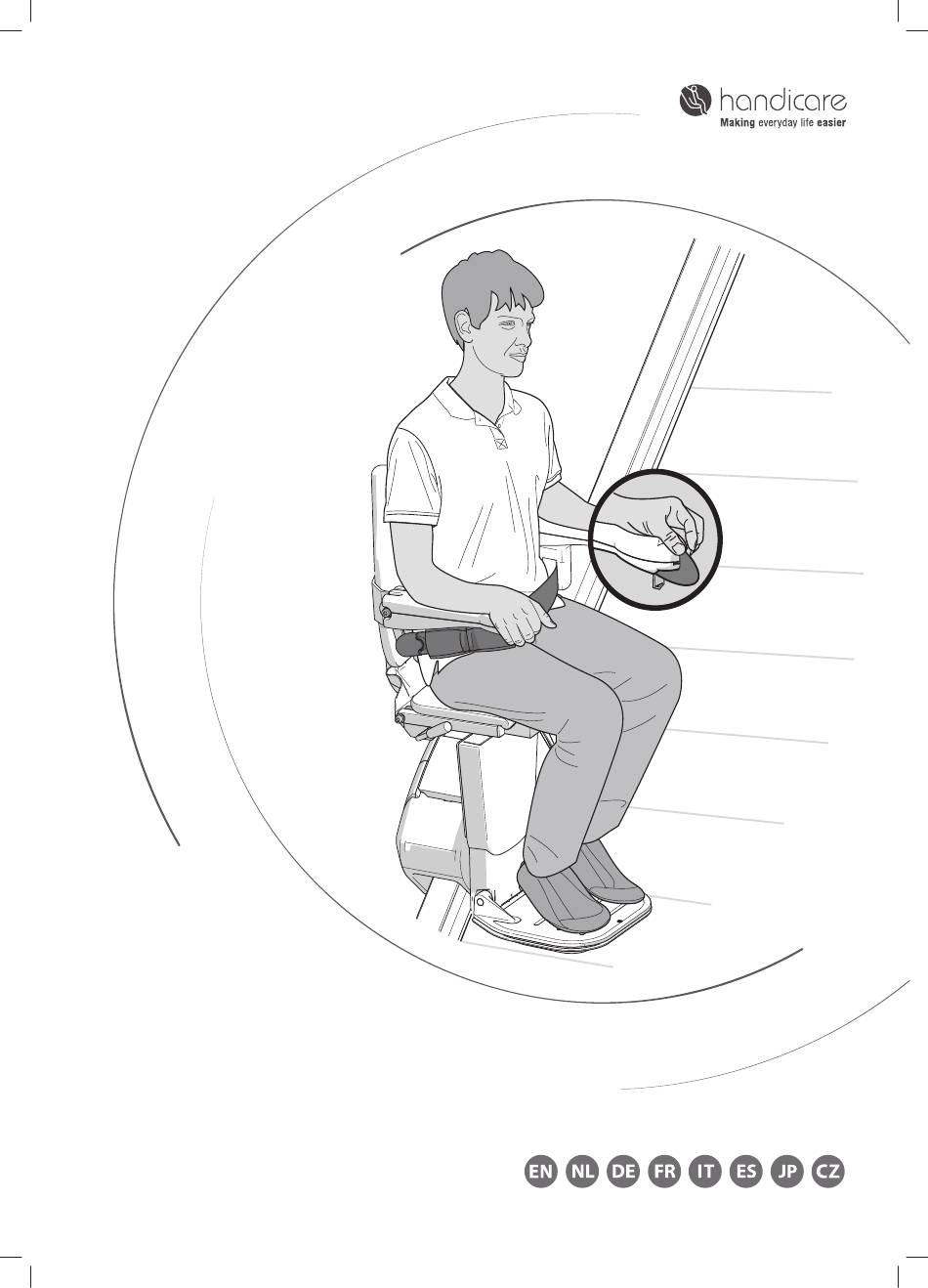

  • Page 1 Handicare 1100 User Manual Manual Style seat Powered Style seat...

  • Page 3: Table Of Contents

    FOREWORD CONTENT USER MANUAL Thank you for choosing a Handicare stairlift. This manual is for the HANDICARE 1100 lift OPTIONS type, and includes instructions for the standard features and optional upgrades. IMPORTANT INFORMATION FAULT FINDING ATTACHMENTS A. Reminders B. Emergency operation C.

  • Page 4: User Manual

    STYLE SEAT OPTIONS Powered Swivel Powered Footrest Folding hinge (manual) Slide track The illustration above shows the features [1]Diagnostic Display [2]Joystick used to operate the STYLE seat. The [3]Stop button STYLE seat can be upgraded with the Powered Swivel seat, the Powered [4]Seat belt Footrest, Folding hinge and the Slide [5]Key switch...
  • Page 5 FOLD DOWN Fold down the armrests and seat. SIT DOWN Sit down on the seat. USER MANUAL | 3...
  • Page 6 UNFOLD FOOTREST Fold down the footplate. page 11 > OPTIONAL POWERED FOOTREST PLACE FEET Place your feet on the footplate. Ensure that both feet are completely on the plate. 4 | USER MANUAL...
  • Page 7 SAFETY FIRST CLICK! Fasten the seat belt securely, ensuring that it clicks into the holder. Put the key in the switch and turn it ninety degrees clockwise. Check that the chair is in the locked position. RIDE Move and hold the joystick in the desired direction of travel. The display shows a “8/9”, the lift gradually starts to move.
  • Page 8 STOP BUTTON OPTIONAL UNDER SEAT In an emergency, press the stop button once. The lift stops straight away. To release the lift, press the stop button again. Optional: the emergency stop can be released by turning the emergency button. SWIVEL CLICK! The lift stops automatically at the end of the rail.
  • Page 9 FOLD FOOTREST Fold up the footplate. page 12 > OPTIONAL POWERED FOOTREST LOOSEN BELT Unfasten the seat belt. USER MANUAL | 7...
  • Page 10 STAND UP Stand up from the seat. FOLD UP CLICK! Fold up the armrests and seat {A}. Push the handle, located to the left or right under the seat, downwards {B}. Swivel the seat back until you hear a 'click'. The seat is now in the locked position.
  • Page 11 PARK Press and hold the up or down button on the remote control until the lift reaches a stop point. Upon arrival, the lift stops automatically. USER MANUAL | 9...
  • Page 12 OPTIONS & FAULTFINDING POWERED SWIVEL page 11 POWERED FOOTREST page 12 HINGED RAIL page 13 SLIDE TRACK page 14 DIAGNOSTIC DISPLAY page 18 page 18 EMERGENCY STOP page 19 ARMREST page 20 CHAIR POSITION page 20 BATTERIES page 21 POWER page 21 OBSTACLE page 22...

  • Page 13: Powered Swivel

    POWERED FOOTREST To operate a POWERED FOOTREST press the switch under the armrest. Always ensure the footplate is in the down position during travel. USER MANUAL | 11...

  • Page 14: Hinged Rail

    HINGED RAIL manual) Before raising the manual hinged track{B} park the stairlift above the hinge, or at the top of the stairs{A}. When your stairlift is not in use it should always be positioned away from the hinged section with the hinge in the raised position. When the lift moves against a folded hinge it will stop automatically{A}.

  • Page 15: Slide Track

    SLIDE TRACK Max. 40 cm If the lift has a sliding track, both the chair and slide track will move at the same time. Once the slide track has reached the end of its travel the lift will continue its travel. Keep the toggle pressed in the same direction. In the case of a powered swivel: If the lift has reached the end of its travel at the top of the stairs and does not automatically swivel, the user should release the toggle and then press the toggle again to swivel the seat.

  • Page 16: Important Information

    This lift is intended to be installed, serviced and used in accordance with the current edition of: ASME A18.1; ASME 17.5; CSA B44.1, CSA B355 The lift has been designed and manufactured in accordance with IEC 60601-1-2 Handicare 1100 machinery directive 2006/42/EC 21 February 2020 Serial no.
  • Page 17 FOREWORD Your Handicare 1100 stairlift is a sophisticated product for indoor use only that has been specifically developed to carry one person sitting on the seat. Before using your Handicare 1100 stairlift please read this manual thoroughly to familiarise yourself with how to operate your stairlift.
  • Page 18 This warranty is provided to the Authorised Handicare Dealer on behalf of the final purchaser of the product and is not transferable. The manufacturer’s warranty does not cover labour charges for the removal, repair or replacement of warranty parts.
  • Page 19 Installation and servicing should only be carried out by dealers or installers/service engineers authorised by the manufacturer in accordance with local regulations. The wall mounted remote controls operate on a infrared frequency; Handicare is unable to accept responsibility for system inoperability in the unlikely event of interference from signals external to this stairlift.

  • Page 20: Diagnostic Display

    DIAGNOSTIC DISPLAY The stairlift is fitted with a diagnostic display that displays a code to help diagnose faults. Refer to APPENDIX {DIAGNOSTIC CODES} for an explanation of the diagnostic codes. Please inform the customer service operator of this code when reporting any fault. C A U S E S O L U T I O N Problem: the lift does not travel in either direction and the display shows a “0”.

  • Page 21: Emergency Stop

    STOP BUTTON C A U S E S O L U T I O N Problem: the lift does not travel in either direction, the display shows a “0” [1] and the stop button [2] is illuminated. Cause: the stop button has been pressed. Solution: press the stop button once.

  • Page 22: Armrest

    CHAIR POSITION CLICK! C A U S E S O L U T I O N Problem: the lift does not travel in either direction and the display shows a “-”. Cause: the seat is not locked and is in a swivelled position. Solution: swivel the seat using the handle located to the left or right under the seat, until it “clicks”...

  • Page 23: Batteries

    BATTERIES RED light C A U S E S O L U T I O N Problem: the lift does not travel in either direction and the Light on the remote control shines red when the remote control is operated. Cause: the batteries in the remote control are flat.

  • Page 24: Obstacle

    OBSTACLE C A U S E S O L U T I O N Problem: the lift travels in one direction only and the display shows a “4/6”. Cause: there is an obstacle between the lift and the stairs. Solution: move the lift in the opposite direction {A} and remove the obstacle {B}. LOW POWER 30 min.

  • Page 25: Attachments

    ATTACHMENTS REMINDERS page 23 EMERGENCY OPERATIONS page 24 DIAGNOSTIC CODES page 25 REMINDERS [A]Clean the rail regularly with a vacuum cleaner with a soft brush. [B]Any dirt on the rail can easily be removed with a slightly damp cloth. Under no circumstances should you use cleaning product when cleaning the rail. [C]Clean the stairlift regularly with a damp cloth.
  • Page 26 EMERGENCY OPERATION >SEAT CLICK! [B.1]If the powered swivel is not functioning it can be swivelled manually. Do this only in an emergency. [B.2]Press the release button. [B.3]Swivel the seat manually. [B.4]The seat must be returned to the start position.Do this before you use the lift again.
  • Page 27 DIAGNOSTIC If the mentioned action does not help, call Handicare. CODES Write down the diagnostic Display Action Display Action code when you call Handicare for help. CLICK! Charging, but the lift does Chair in swivel position not drive. Possibly the armrest is folded.
  • Page 28 Display Action Display Action Display Action 30 min. Low battery voltage Toggle activated: Toggle activated: - the lift rides up - the lift rides down F A U L T Display Action Display Action Display Action The main power relay not Motor problems The main control board has [ L0=n, L1=n, L2=n, L3=n, L4=n ]...
  • Page 29 Once the CE mark has become invalid, this means that the stairlift in question no longer complies with European regulations. As a result, Handicare will no longer be responsible or liable for any consequences arising from the failure of the stairlift in question.
  • Page 30 28 | USER MANUAL...
  • Page 31 VOORWOORD INHOUD GEBRUIKERSHANDLEIDING Bedankt dat u heeft gekozen voor een Handicare traplift. In deze handleiding voor OPTIES lifttype HANDICARE 1100, vindt u de gebruiksaanwijzing voor de standaard BELANGRIJKE INFORMATIE uitvoeringen en de optionele uitbreidingen. FOUTDIAGNOSE BIJLAGEN A. Aandachtspunten B. Noodbediening C.
  • Page 32 STYLE STOEL OPTIES Automatische draaifunctie Automatische voetenplank Klaprail (handmatig) Schuifrail De illustratie hierboven toont de [1]Display onderdelen waarmee u de STYLE stoel [2]Joystick bedient. Om het zitcomfort en [3]Stopknop gebruiksgemak te vergroten, kunt u de [4]Veiligheidsgordel STYLE stoel uitbreiden met de opties: [5]Sleutelschakelaar automatische draaistoel, de automatische [6]Voetenplank...
  • Page 33 NEERKLAPPEN Klap de armleuningen en de stoelzitting naar beneden. GAAN ZITTEN Neem plaats op de stoel. GEBRUIKERSHANDLEIDING | 31...
  • Page 34 VOETENPLANK UITKLAPPEN Klap de voetenplank uit. pagina 39> OPTIONELE AUTOMATISCHE VOETENPLANK VOETEN PLAATSEN Plaats uw voeten op de voetenplank. Controleer of beide voeten volledig binnen de randen van de plank staan. 32 | GEBRUIKERSHANDLEIDING...
  • Page 35 VEILIGHEID VOOROP CLICK! Doe de veiligheidsgordel om en klik deze stevig vast in de houder. Steek de sleutel in het contact en draai deze een kwart rechtsom. Controleer of de zitting is vergrendeld en niet kan draaien. RIJDEN Beweeg en houd de joystick in de gewenste rijrichting. De display laat een “8/9” zien, de lift zet zich geleidelijk in beweging.
  • Page 36 STOPKNOP OPTIONEEL ONDER STOEL In geval van nood drukt u de stopknop eenmaal in. De lift stopt dan onmiddellijk. Om de lift weer vrij te geven, drukt u nogmaals op de stopknop. Optioneel: Om de lift weer vrij te geven, draait u de stopknop. DRAAIEN CLICK! De lift stopt automatisch aan het einde van de rail.
  • Page 37 VOETENPLANK INKLAPPEN Klap de voetenplank op. pagina 39 > OPTIONELE AUTOMATISCHE VOETENPLANK RIEM LOSMAKEN Maak de veiligheidsgordel los. GEBRUIKERSHANDLEIDING | 35...
  • Page 38 OPSTAAN Sta op van de stoel. OPKLAPPEN CLICK! Klap de armleuningen en de stoelzitting op {A}. Druk de hendel links of rechts onder de zitting, naar beneden {B}. Draai de stoel terug totdat u een klikgeluid hoort. De stoel staat nu in de vergrendelde positie. 36 | GEBRUIKERSHANDLEIDING...
  • Page 39 PARKEREN Houd de knop op de afstandsbediening ingedrukt totdat de lift een stopplaats bereikt. Daar aangekomen stopt de lift automatisch. GEBRUIKERSHANDLEIDING | 37...

  • Page 40: Automatische Draaifunctie

    OPTIES & FOUTDIAGNOSE AUTOMATISCHE DRAAIFUNCTIE pagina 38 AUTOMATISCHE VOETENPLANK pagina 39 KLAPRAIL pagina 40 SCHUIFRAIL pagina 41 DIAGNOSTISCHE DISPLAY pagina 46 SLEUTEL pagina 46 NOODSTOP pagina 47 ARMLEUNING pagina 48 STOELPOSITIE pagina 48 BATTERIJEN pagina 49 OPLADEN pagina 49 OBSTAKEL pagina 50 ACCUSPANNING pagina 50...

  • Page 41: Automatische Voetenplank

    AUTOMATISCHE VOETENPLANK Gebruik de schakelaar onder de armleuning, om de AUTOMATISCHE VOETENPLANK in te klappen. Zorg ervoor dat tijdens het rijden van de lift de voetenplank altijd uitgeklapt is. GEBRUIKERSHANDLEIDING | 39...

  • Page 42: Klaprail

    KLAPRAIL (handmatig) Parkeer de traplift boven de opklaprail of bovenaan de trap{A} alvorens de handmatige opklaprail omhoog te brengen{B}. Als de traplift niet wordt gebruikt, moet deze altijd uit de buurt van de opklaprail worden geplaatst en moet de rail opgeklapt zijn.

  • Page 43: Schuifrail

    SCHUIFRAIL Max. 40 cm Bij trapliften met een schuifrail, worden de stoel en de schuifrail op hetzelfde moment verplaatst. Nadat de schuifrail volledig is uitgeschoven, zal de traplift zich verder verplaatsen. Blijf de joystick in dezelfde richting duwen. In het geval van een stoel met automatische draaifunctie: als de stoel niet automatisch draait nadat de traplift bovenaan de trap is aangekomen, laat dan de joystick los en duw deze nogmaals om de stoel te draaien.
  • Page 44 Deze traplift is bedoeld om te worden geïnstalleerd, onderhouden en gebruikt in overeen- stemming met de huidige editie van: ASME A18.1; ASME 17,5; CSA B44.1, CSA B355 De traplift is ontworpen en vervaardigd in overeenstemming met IEC 60601-1-2 Handicare 1100 machine richtlijn 2006/42/EC 21 februari 2020...
  • Page 45 Uw Handicare 1100-traplift is een geavanceerd product voor binnenshuis gebruik, bedoeld om één persoon in een zittende houding te vervoeren. Lees deze handleiding aandachtig door, zodat u weet hoe de Handicare 1100-traplift werkt voordat u ervan gebruikmaakt. De traplift is uitgerust met de nieuwste technologie en gemaakt in overeenstemming met erkende veiligheidsvoorschriften.
  • Page 46 De fabrikant kan hierbij kiezen voor in de fabriek gerepareerde onderdelen. Deze garantie wordt namens de eindgebruiker van het product verleend aan de geautoriseerde dealer van Handicare en is niet overdraagbaar. De fabrieksgarantie dekt niet de arbeidskosten voor de demontage, reparatie of vervanging van de onderdelen die onder de fabrieksgarantie vallen.
  • Page 47 De wandschakelaars werken via een infraroodfrequentie. Handicare aanvaardt geen aansprakelijkheid voor de onbruikbaarheid van het systeem in het onwaarschijnlijke geval dat de traplift wordt verstoord door externe signalen.

  • Page 48: Diagnostische Display

    DIAGNOSTISCHE DISPLAY Als sprake is van een storing, wordt deze door middel van een code weergegeven op de diagnostische display van de traplift. Raadpleeg BIJLAGE {DIAGNOSTISCHE CODES} voor meer informatie over de diagnostische codes. Geef deze codes door aan de klantenservice wanneer u een storing meldt. SLEUTEL O O R Z A A K O P L O S S I N G...

  • Page 49: Noodstop

    STOPKNOP O O R Z A A K O P L O S S I N G Probleem: de lift beweegt niet in beide richtingen, de display geeft een “0” [1] aan en de stopknop brandt[2]. Oorzaak: de stopknop is ingedrukt. Oplossing: druk de stopknop éénmaal in.

  • Page 50: Armleuning

    STOELPOSITIE CLICK! O O R Z A A K O P L O S S I N G Probleem: de lift beweegt niet in beide richtingen en de display geeft een “-” aan. Oorzaak: de stoel is niet vergrendeld en staat in een gedraaide positie. Oplossing: draai de stoel met behulp van de hendel links of rechts onder de zitting.

  • Page 51: Batterijen

    BATTERIJEN RED light O O R Z A A K O P L O S S I N G Probleem: de lift beweegt niet in beide richtingen en de LED op de afstandsbediening brandt rood bij bediening. Oorzaak: de batterijen in de afstandsbediening zijn leeg. Oplossing: vervang de batterijen van de afstandsbediening.

  • Page 52: Obstakel

    OBSTAKEL O O R Z A A K O P L O S S I N G Probleem: de lift beweegt slecht in één richting en de display geeft een “4/6” aan. Oorzaak: er bevindt zich een obstakel tussen de lift en de trap. Oplossing: beweeg de lift in tegenovergestelde richting{A} en neem het obstakel weg{B}.
  • Page 53 BIJLAGEN AANDACHTSPUNTEN pagina 51 NOODBEDIENING pagina 52 DIAGNOSTISCHE CODES pagina 53 AANDACHTSPUNTEN [A]Reinig rail regelmatig met stofzuiger met zachte borstel. [B]Reinig de rail met een licht vochtige doek. De rail mag absoluut niet met een schoonmaakmiddel worden gereinigd. [C]Reinig de lift met een licht vochtige doek. [D]Neem de sleutel uit het contact als u de lift verlaat.
  • Page 54 NOODBEDIENING> STOEL CLICK! [B.1]Als de automatische draaifunctie niet meer werkt kan deze handmatig overgenomen worden. Doe dit alleen in noodgevallen. [B.2]Druk op de ontgrendelingsknop. [B.3]Draai de stoel. [B.4]Breng de stoel terug naar de uitgangspositie. Doe dit voordat u de lift weer opnieuw in gebruik neemt. 52 | GEBRUIKERSHANDLEIDING...
  • Page 55 DIAGNOSTISCHE Indien de genoemde actie niet helpt, bel Handicare. CODES Display Actie Display Actie Noteer de foutmelding en geef deze door wanneer u Handicare CLICK! belt. De lift laadt op, maar komt Stoel in zwenkstand. niet in beweging. Mogelijk staat de leuning omhoog.
  • Page 56 Display Actie Display Actie Display Actie 30 min. Lage accuspanning Joystick geactiveerd: Joystick geactiveerd: - de lift beweegt omhoog - de lift beweegt omlaag F O U T Display Actie Display Actie Display Actie Het hoofdvoedingsrelais is Motorprobleem Geheugenfout in het [ L0=n, L1=n, L2=n, L3=n, L4=n ] niet geopend hoofdschakelbord...
  • Page 57 Verval van de CE-markering betekent dat de bewuste traplift niet meer in overeenstemming is met de Europese regelgeving. Als gevolg van dat verval, is Handicare onder meer niet verantwoordelijk/niet aansprakelijk voor de eventuele gevolgen van uitval van de bewuste traplift. Daar komt bij dat onderhoud van de Handicare-traplift alleen mag worden uitgevoerd met originele door Handicare goedgekeurde reserve-onderdelen.
  • Page 58 56 | GEBRUIKERSHANDLEIDING...
  • Page 59 INHALT BENUTZERHANDBUCH Wir freuen uns, dass Sie sich für einen Handicare Treppenlift entschieden haben. OPTIONS In diesem Handbuch für die Lifttype HANDICARE 1100 finden Sie eine WICHTIGE INFORMATIONEN Bedienungsanleitung für die Standard- ausführungen und optionale Erweiterungen. FEHLERSUCHE ANHÄNGE A. Erinnerungen B.
  • Page 60 STYLE SITZ OPTIONEN Automatische Drehfunktion Automatische Fußstütze Klappschiene (manuell) Gleitschiene Die obenstehende Illustration zeigt die [1]Anzeige Elemente, mit denen Sie den STYLE Sitz [2]Joystick bedienen. Um den Sitzkomfort und die [3]Stopp-Taste Bedienungsfreundlichkeit zu erhöhen, [4]Sicherheitsgurt können Sie den STYLE Sitz um folgende [5]Schlüsselschalter Optionen erweitern: automatischer [6]Fußstütze...
  • Page 61 HERUNTERKLAPPEN Klappen Sie die Armlehnen und die Sitzfläche nach unten. PLATZ NEHMEN Nehmen Sie Platz auf dem Sitz BENUTZERHANDBUCH | 59...
  • Page 62 FUßSTÜTZE HERUNTERKLAPPEN Klappen Sie die Fußstütze nach unten. Seite 67 > OPTION AUTOMATISCHE FUSSSTÜTZE FÜßE DARAUF STELLEN Stellen Sie Ihre Füße auf die Fußstütze. Achten Sie darauf, dass keiner Ihrer Füße über die Ränder der Fußstütze hinausragt. 60 | BENUTZERHANDBUCH...
  • Page 63 SICHERHEIT AN ERSTER STELLE CLICK! Legen Sie den Sicherheitsgurt an und klicken Sie diesen gut in der Halterung fest. Stecken Sie den Schlüssel in den Kontakt und drehen Sie diesen eine Vierteldrehung nach rechts. Prüfen Sie, ob der Sitz verriegelt ist. FAHRT Bewegen and halten Sie den Joystick in die gewünschte Richtung.
  • Page 64 STOPP TASTE STOPP OPTIONEN UNTER SITZ Drücken Sie im Notfall einmal die Stopptaste. Der Lift hält sofort an. Der Lift wird durch erneutes Drücken der Stopptaste freigegeben. Optionen: der Not-Halt kann durch Drehen des Not-Halt-Knopfes wieder freigegeben werden. DREHFUNKTION CLICK! Der Lift stoppt automatisch am Schienenende.
  • Page 65 FUßSTÜTZE HOCHKLAPPEN Klappen Sie die Fußstütze nach oben. Seite 67 > OPTION AUTOMATISCHE FUSSSTÜTZE SICHERHEITSGURT LÖSEN Lösen Sie den Sicherheitsgurt. BENUTZERHANDBUCH | 63...
  • Page 66 AUFSTEHEN Stehen Sie vom Sitz auf. HOCHKLAPPEN CLICK! Klappen Sie die Armlehnen und die Sitzfläche nach oben {A}. Drücken Sie den Hebel links oder rechts unter der Sitzfläche nach unten {B}. Drehen Sie den Sitz zurück, bis Sie ein Klickgeräusch hören. Der Sitz befindet sich jetzt in der verriegelten Position. 64 | BENUTZERHANDBUCH...
  • Page 67 PARKEN Halten Sie die Taste auf der Fernbedienung gedrückt, bis der Lift ein Haltepunkt erreicht hat. Dort angekommen stoppt der Lift automatisch. BENUTZERHANDBUCH | 65...

  • Page 68: Automatische Drehfunktion

    OPTIONS & FEHLERSUCHE AUTOMATISCHE DREHFUNKTION seite 66 AUTOMATISCHE FUßSTÜTZE seite 67 KLAPPSCHIENE seite 68 GLEITSCHIENE seite 69 DIAGNOSEANZEIGE seite 74 SCHL SSEL Ü seite 74 NOT HALT seite 75 ARMLEHNE seite 76 SITZ VERRIEGELUNG seite 76 BATTERIEN seite 77 STROMVERSORGUNG seite 77 HINDERNIS seite 78...

  • Page 69: Automatische Fußstütze

    AUTOMATISCHE FUßSTÜTZE Bedienen Sie den Schalter unter der Armlehne, um die AUTOMATISCHE FUßSTÜTZE hochzuklappen. BENUTZERHANDBUCH | 67...

  • Page 70: Klappschiene

    KLAPPSCHIENE manuell Bevor Sie den klappbaren Schienenteil anheben{B}, den Treppenlift oberhalb des Scharniers oder oben an der Treppe parken{A}. Wenn der Lift nicht benutzt wird, muss er immer vom klappbaren Bereich entfernt geparkt werden und der klappbare Schienenbereich muss angehoben sein. Wenn der Treppenlift gegen ein zusammengeklappte Klappschiene fährt, stoppt er automatisch{A}.

  • Page 71: Gleitschiene

    GLEITSCHIENE Max. 40 cm Ist der Lift mit einer Gleitschiene ausgestattet, bewegen sich der Sitz und die Gleitschiene gleichzeitig. Sobald die Gleitschiene das Ende der Strecke erreicht hat, setzt der Lift seine Fahrt fort. Halten Sie den Joystick weiterhin in dieselbe Richtung gedrückt.
  • Page 72 Dieser Treppenlift soll gemäß der aktuellen Ausgabe installiert, gewartet und verwendet werden nach: ASME A18.1; ASME 17.5; CSA B44.1, CSA B355 Der Treppenlift wurde gemäß IEC 60601-1-2 konstruiert und hergestellt Handicare 1100 maschinen richtlinie 2006/42/EC 21. Februar 2020 Fahreinheit Serienr.: Projekt: J.
  • Page 73 Person auf dem Sitz sitzend zu befördern. Ehe Sie Ihren Handicare 1100 Treppenlift in Betrieb nehmen, lesen Sie bitte diese Anleitung sorgfältig durch, um sich mit der Bedienung Ihres Treppenlifts vertraut zu machen. Ihr Treppenlift wurde mit modernster Technologie und in Übereinstimmung mit den...
  • Page 74 Etagenböden, Geländern, Sockeln usw., welche die Anlage tragen oder umgeben sollen, wurden durch den Kunden geprüft, der deren Tauglichkeit zugesichert hat und damit auch die diesbezügliche volle Verantwortung übernimmt. Weder Handicare noch seine autorisierten Vertragshändler sind für die Eignung der Gebäudeteile zur Verantwortung zu ziehen, welche die Anlage umgeben und tragen.
  • Page 75 Hersteller in Übereinstimmung mit den örtlichen Bestimmungen autorisierten Vertragshändlern oder Monteuren/Servicetechnikern durchgeführt werden. Die an der Wand montierten Fernbedienungen arbeiten auf Basis von Infrarot frequenzen. Handicare übernimmt keine Haftung für Systemausfälle im unwahrscheinlichen Fall von Störungen durch Signale von außerhalb dieses Treppenlifts.

  • Page 76: Diagnoseanzeige

    DIAGNOSEANZEIGE Der Treppenlift ist mit einer Diagnoseanzeige ausgestattet, auf der ein Code zur Fehler-diagnose angezeigt wird. In ANHANG {DIAGNOSE CODES} finden Sie eine Erklärung der verschiedenen Diagnosecodes. Bitte teilen Sie dem Kundendienstmitarbeiter diesen Code mit, wenn Sie einen Fehler melden. SCHL SSEL Ü...

  • Page 77: Not Halt

    STOPP TASTE U R S A C H E S U N G Ö Problem: Der Lift bewegt sich in keiner Richtung, auf dem Display erscheint eine “0” [1] und die Stopp-Taste leuchtet[2]. Ursache: Die Stopp-Taste wurde gedrückt. Lösung: Drücken Sie die Stopp-Taste erneut. OPTIONEN STOPP-TASTE U R S A C H E S U N G...

  • Page 78: Armlehne

    SITZ VERRIEGELUNG CLICK! U R S A C H E S U N G Ö Problem: Der Lift bewegt sich in keiner Richtung und auf dem Display erscheint eine “-”. Ursache: Der Sitz ist nicht verriegelt und in gedrehter Position. Lösung: Drehen Sie den Sitz mithilfe des Hebels links oder rechts unter der Sitzfläche.

  • Page 79: Batterien

    BATTERIEN RED light U R S A C H E S U N G Ö Problem: Der Lift bewegt sich in keiner Richtung, und die LED-Anzeige auf der Fernbedienung blinkt rot bei Bedienung. Ursache: Die Batterien der Fernbedienung sind leer. Lösung: Tauschen Sie die Batterien der Fernbedienung aus.

  • Page 80: Hindernis

    HINDERNIS U R S A C H E S U N G Ö Problem: Der Lift bewegt sich nur in einer Richtung und auf dem Display erscheint eine “4/6”. Ursache: Es befindet sich ein Hindernis zwischen dem Lift und der Treppe. Lösung: Bewegen Sie den Lift in anderer Richtung{A}, und entfernen Sie das Hindernis{B}.
  • Page 81 ANHANG ERINNERUNGEN seite 79 NOTBEDIENUNG seite 80 DIAGNOSECODES seite 81 ERINNERUNGEN [[A]Reinigen Sie die Schiene regelmäßig mit einem Staubsauger mit einer weichen Bürste. [B]Jeglicher Schmutz auf der Schiene kann ganz einfach mit einem leicht feuchten Tuch entfernt werden. Verwenden Sie zum Reinigen der Schiene keinesfalls Reinigungsmittel. [C]Reinigen Sie den Treppenlift regelmäßig mit einem feuchten Tuch.
  • Page 82 NOTBEDIENUNG > SITZ CLICK! [B.1]Falls die automatische Drehfunktion nicht funktioniert, kann der Sitz manuell gedreht werden. Dies ist ausschließlich für Notfälle vorgesehen. [B.2]Drücken Sie den Auslöseknopf. [B.3]Drehen Sie den Sitz manuell. [B.4]Der Sitz muss in seine Startposition zurückbewegt werden, ehe Sie den Lift wieder in Betrieb nehmen. 80 | BENUTZERHANDBUCH...
  • Page 83 DIAGNOSECODES Wenn die erwähnte Aktion nicht hilft, rufen Sie Handicare. Schreiben Sie den Anzeige Aktion Anzeige Aktion Diagnosecode ab, wenn Sie Handicare um Hilfe CLICK! rufen. Lädt, aber der Lift bewegt Stuhl in der Schwenkposition sich nicht. S T Ö R U N G S T Ö...
  • Page 84 Anzeige Aktion Anzeige Aktion Anzeige Aktion 30 min. Niedrige Batteriespannung Joystick aktiviert: Joystick aktiviert: - der Lift fährt nach oben - der Lift fährt nach unten S T Ö R U N G Anzeige Aktion Anzeige Aktion Anzeige Aktion Das Netzstrom-Relais hat Motorprobleme Speicherproblem auf der [ L0=n, L1=n, L2=n, L3=n, L4=n ]...
  • Page 85 Know-how von Handicare. Arbeiten an dieser Konfiguration oder an einer oder mehreren ihrer Komponenten dürfen ausschließlich von (Mitarbeitern von) Händlern durchgeführt werden, die von Handicare zertifiziert sind, diese Arbeiten gemäß den von Handicare zur Verfügung gestellten Anweisungen auszuführen. Nur diese Mitarbeiter sind dafür geschult; nur diese qualifizierten Mitarbeiter können die Sicherheit gewährleisten, die die Handicare-Treppenlifte ab Werk bieten.
  • Page 86 84 | BENUTZERHANDBUCH...
  • Page 87 CONTENU MANUEL D'UTILISATION Merci d'avoir choisi un monte-escalier Handicare. OPTIONS Dans ce manuel concernant le type de monte- escalier HANDICARE 1100, vous trouverez le INFORMATIONS IMPORTANTES mode d'emploi des caractéristiques standard et des fonctionnalités en option. LOCALISATION DE PANNES ANNEXES A.

  • Page 88: 86 | Manuel D"Utilisation

    SIÈGE STYLE OPTIONS Siège pivotant automatique Repose-pieds automatique Rail escamotable (manuelle) Rail coulissant L'illustration ci-dessus montre les éléments [1]L'afficheur à l'aide desquels vous pouvez commander [2]Manette le siège STYLE. Afin d'améliorer le confort [3]Bouton d'arrêt [4]Ceinture de sécurité d'assise et la facilité d'utilisation, vous pouvez équiper le siège STYLE des [5]Interrupteur à...
  • Page 89 RABATTRE Rabattez les accoudoirs et l'assise vers le bas. S’ASSEOIR Prenez place sur le siège. MANUEL D”UTILISATION | 87...
  • Page 90 RABATTRE LE REPOSE PIEDS Rabattez le repose-pieds. page 95 > REPOSE-PIEDS AUTOMATIQUE EN OPTION POSITIONNER LES PIEDS Placez vos pieds sur le repose-pieds. Vérifiez que vos deux pieds ne dépassent pas des limites du repose-pieds. 88 | MANUEL D”UTILISATION...
  • Page 91 SÉCURITÉ MARCHE CLICK! Mettez la ceinture de sécurité et bouclez-la solidement. Glissez la clé dans le contact et tournez-la d'un quart de tour vers la droite. Vérifiez si le siège est en position verrouillé. TRAJET Bougez la manette dans la direction souhaitée tout en la maintenant actionnée. L'écran affiche un “8/9”, le monte-escalier démarrera lentement.
  • Page 92 BOUTON D’ARRÊT ARRÊT OPTION SOUS LE SIEGE En cas d’urgence, appuyez une fois sur le bouton d’arrêt. Le monte-escalier s’arrête immédiatement. Pour redémarrer le monte-escalier, appuyez de nouveau sur le bouton d’arrêt. Option: désactivez l’arrêt d’urgence en tournant le bouton correspondant. TOURNER LE SIEGE CLICK! Le monte-escalier s'arrête automatiquement au bout du rail.
  • Page 93 RELEVER REPOSE PIEDS Relevez le repose-pieds. page 95 > REPOSE-PIEDS AUTOMATIQUE EN OPTION DÉTACHER LA CEINTURE Détachez la ceinture de sécurité. MANUEL D”UTILISATION | 91...
  • Page 94 SE LEVER Levez-vous du siège. RELEVER CLICK! Relevez les accoudoirs et l'assise vers le haut {A}. Poussez la poignée vers le bas sous le siège {B}. Faites pivoter le dossier du siège jusqu'à ce que vous entendiez un clic. Le siège se trouve à présent dans la position verrouillée. 92 | MANUEL D”UTILISATION...
  • Page 95 STATIONNER Maintenez le bouton de la télécommande enfoncé jusqu'à ce que le monte-escalier ait atteint le point d'arrêt. Une fois le point d’arrêt atteint, le monte-escalier s'arrête automatiquement. MANUEL D”UTILISATION | 93...

  • Page 96: Siège Pivotant Automatique

    OPTIONS & LOCALISATION DE PANNES SIÈGE PIVOTANT AUTOMATIQUE page 94 REPOSE PIEDS AUTOMATIQUE page 95 RAIL ESCAMOTABLE page 96 RAIL COULISSANT page 97 AFFICHAGE DE DIAGNOSTIC page 102 CLÉ page 102 BOUTON D’URGENCE page 103 ACCOUDOIR page 104 VEROUILLAGE DE LA CHAISE page 104 PILES page 105...

  • Page 97: Repose Pieds Automatique

    REPOSE PIEDS AUTOMATIQUE Pour lever le REPOSE-PIEDS AUTOMATIQUE, actionnez la manette sous l'accoudoir. Toujours vous assurer que le repose-pieds soit baissé avant tout déplacement. MANUEL D”UTILISATION | 95...

  • Page 98: Rail Escamotable

    RAIL ESCAMOTABLE (manuelle) Avant de relever le rail manuel{B}, déplacez le monte-escalier situés au-dessus du rail escamotable en haut de l’escalier{A}. Au repos, déplacez votre monte-escalier de la partie escamotable, et relevez le rail escamotable. Lorsque le monte escalier monte contre une rail repliable, il s'arrête automatiquement{A}.

  • Page 99: Rail Coulissant

    RAIL COULISSANT Max. 40 cm Si le monte-escalier dispose d'un rail coulissant, le siège et ce rail se déplaceront en même temps. Une fois le rail arrivé en bout de course, le monte-escalier poursuit sa course. Maintenez la manette dans la même direction. En cas de pivotement automatique: si le monte-escalier qui arrive en bout de course en haut des marches ne pivote pas automatiquement, l’utilisateur doit relâcher la manette, puis la réactionner pour faire pivoter le siège.

  • Page 100: Informations Importantes

    ASME A18.1; ASME 17,5; CSA B44.1, CSA B355 Le monte-escalier a été conçu et fabriqué conformément à la norme CEI 60601-1-2 Handicare 1100 Liftinstituut B.V. , Buikslotermeerpleein 361, 1025 XE, Amsterdam, Pays-Bas, l’organisme notifé 0400, a été délivré un certificat de conformité CE avec le machinery directive 2006/42/EC sous le numéro NL-17-400-1001-015-010.
  • Page 101 été spécialement conçu pour porter une personne assise Avant d'utiliser votre monte-escalier Handicare 1100, veuillez lire le présent manuel de manière approfondie afin de vous familiariser avec le fonctionnement de l'appareil. Votre monte-escalier a été conçu sur la base d’une technologie de dernière génération et en conformité...
  • Page 102 La présente garantie est fournie au distributeur Handicare agréé pour l’acheteur final du produit et ne peut être transférée. La garantie du fabricant ne couvre pas les frais de main-d’œuvre pour le retrait, la réparation ou le remplacement des pièces couvertes par la garantie.
  • Page 103 L'installation et l'entretien doivent être menés par les distributeurs ou les installateurs/techniciens autorisés par le fabricant de l'appareil, conformément aux réglementations locales. Les télécommandes murales fonctionnent en émettant une fréquence infrarouge; Handicare décline toute responsabilité quant au dysfonctionnement du système, dans le cas peu probable où des interférences seraient générées par des signaux extérieurs au monte-escalier.

  • Page 104: Affichage De Diagnostic

    AFFICHAGE DE DIAGNOSTIC Le monte-escalier est équipé d'un écran d'affichage de diagnostic affichant un code pour résoudre les pannes diagnostiquées. Consultez en ANNEXE {CODES DE DIAGNOSTIC} l'explication des codes de diagnostic. Veuillez transmettre ces codes à l'opérateur du service clientèle lorsque vous signalez une panne. CLÉ...

  • Page 105: Bouton D'urgence

    BOUTON D’ARRÊT C A U S E S O L U T I O N Problème: le monte-escalier ne bouge pas dans les deux directions, l'écran affiche un “0” [1] et que le bouton d'arrêt est allumé[2]. Cause: le bouton d'arrêt est enfoncé. Solution: Appuyez totalemant le bouton d’arrêt pour le dévérouiller.

  • Page 106: Accoudoir

    VEROUILLAGE DE LA CHAISE CLICK! C A U S E S O L U T I O N Problème: le monte-escalier ne bouge pas dans les deux directions et l'écran affiche un “-”. Cause: le siège n’est pas verrouillé et se trouve dans la position pivotée. Solution: faites pivoter le siège à...

  • Page 107: Piles

    PILES RED light C A U S E S O L U T I O N Problème: le monte-escalier ne bouge pas dans les deux directions et la Led lumineuse de la télécommande s'allume rouge lorsqu'elle est actionnée. Cause: les piles de la télécommande ne fonctionnent plus. Solution: remplacez les piles de la télécommande.

  • Page 108: Obstacle

    OBSTACLE C A U S E S O L U T I O N Problème: le monte-escalier ne bouge que dans une seule direction et l'écran affiche un “4/6”. Cause: il y a un obstacle entre le monte-escalier et l'escalier. Solution: bougez le monte-escalier dans le sens opposé{A} et ôtez l'obstacle{B}.

  • Page 109: Annexes

    ANNEXES ATTENTION page 107 FONCTIONNEMENT D'URGENCE page 108 CODES DE DIAGNOSTIC page 109 ATTENTION ARRÊT [A]Nettoyez le rail régulièrement avec un aspirateur avec une brosse douce. [B]Toute salissure sur le rail peut facilement être enlevée à l’aide d’un chiffon légèrement humidifié. N’utilisez en aucun cas un détergent pour nettoyer le rail. [C]Nettoyez le monte-escalier régulièrement avec un chiffon humidifié.
  • Page 110 FONCTIONNEMENT D'URGENCE >SIÈGE CLICK! [B.1]Si le pivotement automatique ne fonctionne pas, le siège peut être pivoté manuellement. Ne réalisez cette opération qu'en cas d'urgence. [B.2]Appuyez sur le bouton de déverrouillage. [B.3]Faites pivoter le siège manuellement. [B.4]Le siège doit retrouver sa position initiale. Veillez à le faire avant d'utiliser à nouveau le monte-escalier.
  • Page 111 DIAGNOSTIC Handicare. Notez le code de Afficheur Action Afficheur Action diagnostic lorsque vous appelez Handicare. CLICK! Charge en cours mais le Siège en position de monte-escalier ne se déplace pivotement pas. D É F A U T D É F A U T...
  • Page 112 Afficheur Action Afficheur Action Afficheur Action 30 min. Tension des batteries Le joystick activé: Le joystick activé: - le monte-escalier - le monte-escalier basse démarrera vers le bas démarrera vers le haut D É F A U T Afficheur Action Afficheur Action Afficheur...
  • Page 113 Rail coulissant non enregistré La configuration du monte-escalier Handicare, ce qui inclut sans s’y limiter ses composants, tels que le système de rail, la structure du monte-escalier, les éléments de fixation, l’ensemble des pièces rotatives et mobiles et le moteur, repose sur le savoir-faire de Handicare.
  • Page 114 112 | MANUEL D”UTILISATION...
  • Page 115 Í MANUAL DE USUARIO Gracias por haber elegido un salvaescaleras de Handicare. OPCIONES En este manual para los tipos de salvaescaleras HANDICARE 1100, INFORMACIÓN IMPORTANTE encontrará las instrucciones para los modelos estándar y las ampliaciones LOCALIZACIÓN DE DEFECTOS opcionales. ANEXO A.
  • Page 116 SILLA STYLE OPCIONES Giro automático Reposapiés automático Riel plegable (manual) Riel deslizante [1]Pantalla En el dibujo al lado se muestran los componentes de control de la silla [2]Palanca [3]Botón de parada STYLE. Para aumentar el confort y la facilidad de uso, puede ampliar la silla [4]Cinturón de seguridad [5]Interruptor de llave STYLE con las siguientes opciones: silla...
  • Page 117 BAJAR Baje los apoyabrazos y el asiento de la silla. ASENTARSE Siéntese en la silla. MANUEL DE USUARIO | 115...
  • Page 118 BAJAR EL REPOSAPIÉS Baje el reposapiés. página 123 > REPOSAPIÉS AUTOMÁTICO OPCIONAL COLOCAR LOS PIES Ponga los pies en el reposapiés. Asegúrese de que ambos pies estén completamente dentro de los bordes del reposapiés. 116 | MANUEL DE USUARIO...
  • Page 119 SEGURIDAD ANTE TODO ENCENDIDO CLICK! Póngase el cinturón de seguridad y abróchelo firmemente en la hebilla. Introduzca la llave en el contacto y gírela una cuarta vuelta hacia la derecha. Compruebe si la silla está en la posición bloqueada. RECORRIDO Mueva la palanca en la dirección que desea desplazarse.
  • Page 120 BOTÓN DE PARADA PARAR OPCIONAL DEBAJO DEL ASIENTO En caso de emergencia, pulse el botón de parada una sola vez. El salvaescaleras se detiene inmediatamente. Para desbloquear el salvaescaleras, vuelva a pulsar el botón de parada. Opcional: el botón de parada de emergencia puede desbloquearse girándolo. GIRAR CLICK! El salvaescaleras se parará...
  • Page 121 LEVANTAR EL REPOSAPIÉS Pliegue el reposapiés. página 123 > REPOSAPIÉS AUTOMÁTICO OPCIONAL ABRIR EL CINTURÓN Desabroche el cinturón de seguridad. MANUEL DE USUARIO | 119...
  • Page 122 LEVANTARSE Levántese de la silla. LEVANTAR CLICK! Suba los apoyabrazos y el asiento de la silla {A}. Empuje la palanca a la izquierda o derecha de la silla hacia abajo {B}. Gire el asiento hacia atrás hasta que escuche un clic. La silla está ahora en la posición bloqueada. 120 | MANUEL DE USUARIO...
  • Page 123 APARCAMIENTO Mantenga el botón en el mando a distancia apretado hasta que el salvaescaleras llegue a un punto de parada. Cuando llegue a la punto de parada, el salvaescaleras se parará automáticamente. MANUEL DE USUARIO | 121...

  • Page 124: Giro Automático

    OPCIONES & LOCALIZACIÓN DE DEFECTOS GIRO AUTOMÁTICO página 122 REPOSAPIÉS AUTOMÁTICO página 123 RIEL PLEGABLE página 124 RIEL DESLIZANTE página 125 PANTALLA DE DIAGNÓSTICO página 130 LLAVE página 130 PARADA DE EMERGENCIA página 131 APOYABRAZOS página 132 BLOQUEO DE SILLA página 132 BATERÍAS página 133...

  • Page 125: Reposapiés Automático

    REPOSAPIÉS AUTOMÁTICO Para levantar el REPOSAPIÉS AUTOMÁTICO, gire la manivela debajo del apoyabrazos. El salvaescaleras emitirá un pitido mientras se levanta el reposapiés. MANUEL DE USUARIO | 123...

  • Page 126: Riel Plegable

    RIEL PLEGABLE (manual) Antes de elevar el riel de bisagra{B} estacione el salvaescaleras sobre la bisagra, o arriba de las escaleras{A}. Cuando su salvaescaleras no esté en uso deberá ser situada siempre alejada de la sección abisagrada con la bisagra en la posición elevada.

  • Page 127: Riel Deslizante

    RIEL DESLIZANTE Max. 40 cm Si el salvaescaleras tiene un riel deslizante, tanto la silla como el riel deslizante se desplazarán simultáneamente. Cuando el riel deslizante llegue al final de su recorrido, el salvaescaleras continuará su recorrido. Mantenga la palanca presio- nada en la misma dirección.
  • Page 128 ASME A18.1; ASME 17.5; CSA B44.1, CSA B355 El salvaescaleras ha sido diseñado y fabricado de acuerdo con IEC 60601-1-2 Handicare 1100 máquinas directiva 2006/42/EC Heerhugowaard, los Países Bajos, 21 de febrero de 2020 No.
  • Page 129 Su salvaescaleras Handicare 1100 es un producto sofisticado para uso exclusivo en interiores, que se ha desarrollado específicamente para llevar a una persona sentada en la silla. Antes de utilizar su salvaescaleras Handicare 1100 lea este manual detenidamente para familiarizarse con su manejo. El salvaescaleras se ha construido siguiendo el estado actual de la técnica y de acuerdo con las normas de seguridad...
  • Page 130 Ni Handicare ni sus distribuidores autorizados asumen ninguna responsabilidad sobre la estabilidad de las estructuras que rodean y apoyan la instalación.
  • Page 131 Esta garantía se proporciona al distribuidor autorizado de Handicare en nombre del comprador final del producto y no es transferible. La garantía del fabricante no cubre los gastos de mano de obra para la retirada, reparación o sustitución de las piezas en garantía.

  • Page 132: Pantalla De Diagnóstico

    PANTALLA DE DIAGNÓSTICO El salvaescaleras está equipado con una pantalla de diagnóstico en la que aparece un código para ayudar a diagnosticar fallos. Consulte el ANEXO {CÓDIGOS DE DIAGNÓSTICO} para una explicación de los códigos de diagnóstico. Mencione estos códigos al telefonista de Atención al Cliente cuando les llame sobre un fallo. LLAVE ENCENDIDO C A U S A...

  • Page 133: Parada De Emergencia

    BOTÓN DE PARADA C A U S A S O L U C I Ó N Problema: El salvaescaleras no se mueve en ambas direcciones, la pantalla muestra un “0” [1] y el botón de parada está encendida [2]. Causa: Se ha apretado el botón de parada. Solución: Pulse una vez la parada.

  • Page 134: Apoyabrazos

    BLOQUEO DE SILLA CLICK! C A U S A S O L U C I Ó N Problema: El salvaescaleras no se mueve en ambas direcciones y la pantalla muestra un “-”. Causa: La silla no está bloqueada y está en una posición girada. Solución: Gire la silla por medio de la palanca a la izquierda o derecha del asiento.

  • Page 135: Baterías

    BATERÍAS RED light C A U S A S O L U C I Ó N Problema: El salvaescaleras no se mueve en ambas direcciones y el LED en el control remoto se enciende roja al accionarlo. Causa: Las pilas en el mando a distancia están vacías. Solución: Cambie las pilas del mando a distancia.

  • Page 136: Obst Áculo

    OBST CULO Á C A U S A S O L U C I Ó N Problema: El salvaescaleras solo se mueve en una direccióny la pantalla muestra un “4/6”. Causa: Hay un obstáculo entre el salvaescaleras y la escalera. Solución: Mueva el salvaescaleras en dirección contraria{A} y saque el obstáculo{B}.
  • Page 137 ANNEXO AVISOS página 135 OPERACIÓN DE EMERGENCIA página 136 CÓDIGOS DE DIAGNÓSTICO página 137 AVISOS APAGADO [A]Limpie el riel regularmente con una aspiradora con un cepillo suave. [B]Toda la suciedad en el riel puede quitarse fácilmente con un paño ligeramente hú- medo.
  • Page 138 OPERACIÓN DE EMERGENCIA > SILLA CLICK! [B.1]Si el giro automático no funciona, puede girar la silla manualmente. Hágalo solo en caso de emergencia. [B.2]Pulse el botón de liberación. [B.3]Gire la silla a mano. [B.4]Vuelva a colocar la silla en la posición inicial. Haga esto antes de volver a utilizar el salvaescaleras.
  • Page 139 CÓDIGOS DE Si la acción mencionada no ayuda, llame Handicare. DIAGNÓSTICO Anote el código de Pantalla Acción Pantalla Acción diagnóstico cuando se llama a Handicare en CLICK! busca de ayuda. Cargando pero el Silla en posición giratoria salvaescaleras no funciona.
  • Page 140 Pantalla Acción Pantalla Acción Pantalla Acción 30 min. Baja tensión de batería Palanca activado: Palanca activado: - el salvaescaleras hacia - el salvaescaleras hacia arriba abajo F A L L A Pantalla Acción Pantalla Acción Pantalla Acción El relé de energía principal Problemas motores La placa de control principal [ L0=n, L1=n, L2=n, L3=n, L4=n ]...
  • Page 141 Handicare que no sean los distribuidores certificados por Handicare no están calificados para realizar este trabajo. Por ejemplo, para instalar un riel distinto del riel original de Handicare en el hogar de un usuario.
  • Page 142 140 | MANUEL DE USUARIO...
  • Page 143 INDICE CONTENUTO MANUALE PER L’USO Grazie per avere scelto un montascale Handicare. OPZIONI Questo manuale dedicato ai montascale modelli HANDICARE 1100 contiene INFORMAZIONI IMPORTANTI indicazioni relative alle caratteristiche standard e alle estensioni opzionali. RILEVAMENTO GUASTI APPENDICE A. Promemoria B. Funzionamento di emergenza C.
  • Page 144 SEDILE STYLE OPZIONI Rotazione motorizzata Pedana poggiapiedi motorizzata Guida ribaltabile (manuale) Guida scorrevole L'illustrazione qui sopra mostra i com- [1]Display ponenti attraverso i quali l'utente può con- [2]Joystick trollare il sedile STYLE. Per aumentare la [3]Pulsante di arresto comodità e la facilità di utilizzo, è possibile [4]Cintura di sicurezza dotare il modello STYLE dei seguenti [5]Interruttore a chiave...
  • Page 145 ABBASSARE Abbassare i braccioli e la seduta. SEDERSI Accomodarsi sul sedile. MANUALE PER L’USO | 143...
  • Page 146 ABBASSARE LA PEDANA POGGIAPIEDI Aprire la pedana poggiapiedi. Pagina 151 > PEDANA POGGIAPIEDI AUTOMATICA OPZIONALE POSIZIONARE I PIEDI Posizionare i piedi sulla pedana poggiapiedi. Assicurarsi che i piedi non fuoriescano dai bordi della pedana. 144 | MANUALE PER L’USO...
  • Page 147 MASSIMA SICUREZZA ACCESO CLICK! Allacciare la cintura di sicurezza e collegando i due elementi con un gesto deciso. Inserire la chiave nel contatto e ruotarla effettuando un quarto di giro verso destra. Verificare che la sedia si trovi in posizione di blocco. CORSA Spostare il joystick nella direzione desiderata.
  • Page 148 PULSANTE DI ARRESTO ARRESTO OPZIONALE SOTTO IL SEDILE In caso di emergenza, premere il pulsante di Stop una volta. Il montascale si ferma immediatamente. Per sbloccare il montascale, premere di nuovo il pulsante di Stop. Opzionale: Per disattivare l'arresto di emergenza, girare il pulsante di emergenza. RUOTARE IL SEDILE CLICK! Il montascale si ferma automaticamente alla fine della guida.
  • Page 149 ALZARE LA PEDANA POGGIAPIEDI Richiudere la pedana poggiapiedi. Pagina 151 > PEDANA POGGIAPIEDI AUTOMATICA OPZIONALE APRIRE LA CINTURA Slacciare la cintura di sicurezza. MANUALE PER L’USO | 147...
  • Page 150 ALZARSI Alzarsi dal sedile. RIPIEGARE CLICK! Sollevare i braccioli e la seduta {A}. Abbassare la maniglia presente sotto il sedile (sul lato destro o sinistro) {B}. Ruotare il sedile all'indietro finché non si sente uno scatto indicante che il sedile si trova nella posiziona di blocco. 148 | MANUALE PER L’USO...
  • Page 151 PARCHEGGIARE Tenere premuto il pulsante sul telecomando finché il montascale non raggiungerà un punto di arresto. Una volta arrivato, il montascale si fermerà automaticamente. MANUALE PER L’USO | 149...

  • Page 152: Rotazione Motorizzata

    OPZIONI & RILEVAZIONE DEI GUASTI ROTAZIONE MOTORIZZATA pagina 150 PEDANA POGGIAPIEDI MOTORIZZATA pagina 151 GUIDA RIBALTABILE pagina 152 GUIDA SCORREVOLE pagina 153 DISPLAY DI DIAGNOSTICA pagina 158 CHIAVE pagina 158 ARRESTO DI EMERGENZA pagina 159 BRACCIOLO pagina 160 BLOCCO DEL SEDILE pagina 160 BATTERIE pagina 161...

  • Page 153: Pedana Poggiapiedi Motorizzata

    PEDANA POGGIAPIEDI MOTORIZZATA Per sollevare il PEDANA POGGIAPIEDI MOTORIZZATA, spostare l'interruttore presente sotto il bracciolo. MANUALE PER L’USO | 151...

  • Page 154: Guida Ribaltabile

    GUIDA RIBALTABILE manuale) Prima di alzare la traccia a cerniera manuale{B} parcheggiate il montascale sopra la cerniera, on in cima alle scale{A}. Quando il vostro montascale non é in uso dovrebbe sempre essere posizionato lontano dalla sezione a cerniera con la cerniera in posizione alzata.

  • Page 155: Guida Scorrevole

    GUIDA SCORREVOLE Max. 40 cm Se il montascale dispone di una guida scorrevole, quest'ultima e il sedile si muoveranno contemporaneamente. Quanto la guida scorrevole raggiungerà il termine del proprio tragitto, il montascale continuerà ad avanzare. Continuare a tenere l'interruttore premuto nella stessa direzione.
  • Page 156 Questo montascale è destinato ad essere installato, sottoposto a manutenzione e utilizzato in conformità con l'attuale edizione di: ASME A18.1; ASME 17.5; CSA B44.1, CSA B355 Il montascale è stato progettato e prodotto in conformità a IEC 60601-1-2 Handicare 1100 macchinari direttiva 2006/42/EC 21 febbraio 2020 N.
  • Page 157 Il montascale Handicare 1100 è un prodotto sofisticato, destinato unicamente all'utilizzo in ambienti interni e sviluppato per il trasporto di una persona seduta sul sedile. Prima di utilizzare il montascale Handicare 1100, si prega di leggere attentamente il presente manuale per familiarizzare con l'utilizzo del montascale.
  • Page 158 Handicare e i suoi rivenditori autorizzati non saranno da ritenersi responsabili per quanto riguarda l'idoneità delle strutture che circondano e sostengono l'installazione.
  • Page 159 Il produttore può, a sua discrezione, fornire parti ricondizionate in fabbrica. La presente garanzia viene fornita al Rivenditore autorizzato Handicare per conto dell'acquirente finale del prodotto e non è trasferibile. La garanzia del produttore non copre le spese di manodopera per la rimozione, la riparazione o la sostituzione delle parti in garanzia.

  • Page 160: Display Di Diagnostica

    DISPLAY DI DIAGNOSTICA Il servoscala dispone di un display di diagnostica sul quale vengono visualizzati codici utili per riconoscere i guasti. Per conoscere le spiegazioni dei codici di diagnostica, consultare l'APPENDICE {CODICI DI DIAGNOSTICA}. Durante la segnalazione di un guasto, si prega di comunicare tali codici all'operatore dell'assistenza clienti. CHIAVE ACCESO C A U S A...

  • Page 161: Arresto Di Emergenza

    PULSANTE DI ARRESTO C A U S A S O L U Z I O N E Problema: il montascale non si muove in nessuna direzione, il display mostra un “0”[1] e il pulsante di arresto è illuminato[2]. Causa: il pulsante di arresto è innescato. Soluzione: premere il pulsante di arresto una volta.

  • Page 162: Bracciolo

    BLOCCO DEL SEDILE CLICK! C A U S A S O L U Z I O N E Problema: il montascale non si muove in nessuna direzione e il display mostra un “-”. Causa: il sedile non è bloccato e si trova in posizione girata. Soluzione: ruotare il sedile utilizzando la maniglia presente sotto di esso sul lato destro o sinistro.

  • Page 163: Batterie

    BATTERIE RED light C A U S A S O L U Z I O N E Problema: il montascale non si muove in nessuna direzione e il LED presente sul telecomando si accende rossa quando quest'ultimo emette un comando. Causa: le batterie del telecomando sono scariche.

  • Page 164: Obstacolo

    OBSTACOLO C A U S A S O L U Z I O N E Problema: il montascale si sposta solo in una direzione e il display mostra un “4/6”. Causa: è presente un ostacolo tra il montascale e la scalinata. Soluzione: spostare il montascale nella direzione opposta{A} e rimuovere l'ostacolo{B}.
  • Page 165 APPENDICE PROMEMORIA pagina 163 ROTAZIONE MANUALE DEL SEDILE IN EMERGENZA pagina 164 CODICI DI DIAGNOSTICA pagina 165 PROMEMORIA SPENTO [A]Pulire regolarmente la guida con un’aspirapolvere adoperando una spazzola morbida. [B]È possibile rimuovere la sporcizia con un panno leggermente inumidito. Non utilizzare mai un prodotto detergente per pulire la guida. [C]Pulire regolarmente il montascale con un panno umido.
  • Page 166 FUNZIONAMENTO DI EMERGENZA >SEDILE CLICK! [B.1]Se il meccanismo della rotazione motorizzata non funziona è possibile effettuare la rotazione manualmente. Si consiglia di farlo solo in caso di emergenza. [B.2]Premere il pulsante di rilascio e mantenerlo premuto. [B.3]Ruotare il sedile manualmente. [B.4]Il sedile deve essere riportato nella posizione iniziale. Eseguire questa procedura prima di utilizzare nuovamente il montascale.
  • Page 167 Handicare. Annotare il codice di Display Azione Display Azione diagnostica quando si chiama Handicare per CLICK! chiedere aiuto. Il servoscala si ricarica ma Sedia in posizione girevole. non si muove. G U A S T O G U A S T O...
  • Page 168 Display Azione Display Azione Display Azione 30 min. Tensione della batteria Joystick attivato: Joystick attivato: - il servoscala partirà verso - il servoscala partirà verso bassa l'alto il basso G U A S T O Display Azione Display Azione Display Azione Relè...
  • Page 169 La configurazione del montascale Handicare, in particolare per quanto riguarda accessori quali il sistema della guida, la struttura del montascale, i componenti per il fissaggio, tutte le parti girevoli e mobili, nonché il motore, si basa sul know-how di Handicare.
  • Page 170 168 | MANUALE PER L’USO...
  • Page 171 はじめに 目次 ユーザーマニュアル Handicare ステアリフトをお求めいただきありがとうご ざいます。 このマニュアルでは、HANDICARE 1100タイプのリフ オプション トを対象として、標準機能とアップグレード（オプショ ン）について説明します。 重要な情報 こんなときは 付録 a. ご注意ください b. 緊急時の操作 c. 診断コード 毎日の生活をもっと快適に ユーザーマニュアル | 169...
  • Page 172 スタイルシート オプション パワースイベル パワーフットレスト 折りたたみヒンジ（手動） スライドレール [1] 診断ディスプレイ 上の図は、スタイルシートの操作機能を示してい [2] ジョイスティック ます。スタイルシートは、パワースイベルシー [3] 停止ボタン ト、パワーフットレスト、折りたたみヒンジ、ス [4] シートベルト ライドレールのオプションを加えてアップグレー [5] キースイッチ ドすると、さらに快適で使いやすくなります。 [6] フットレスト [7] リモートコントロール 170 | ユーザーマニュアル...
  • Page 173 下ろす アームレストとシートを下ろします。 座る シートに座ります。 ユーザーマニュアル | 171...
  • Page 174 フットレストを下ろす フットレストを下ろします。 179 ページ > パワーフットレスト（オプション） 足を置く フットレストに足を置きます。両足が完全にフットレストの上にあることを確認します。 172 | ユーザーマニュアル...
  • Page 175 安全を最優先 カチッ! シートベルトをしっかりと締めます。シートベルトがホルダーに固定されていることを確認します。キー をスイッチに差し込み、時計回りに90度回転させます。椅子がロック位置にあるか確認します。 運転する ジョイスティックを移動方向に押し続けます。ディスプレイが「8/9」を表示し、リフトが徐々に動き始め ます。 ユーザーマニュアル | 173...
  • Page 176 停止ボタン STOP シート下（オプション） 緊急時は停止ボタンを1回押します。すぐにリフトが停止します。停止を解除するには、もう一度停止ボタ ンを押します。 オプション：緊急停止を解除するには、緊急ボタンを回します。 旋回 カチッ! リフトはレールの端で自動的に停止します。この状態からシートを手動で旋回させて、簡単に乗り降りが できます。旋回させるためには、レバー {A} を押し下げます。「カチッ」という音が聞こえるまでシート を旋回させます。これで、シートが正しい位置 {B} になります。 179 ページ > パワースイベル（オプション） 174 | ユーザーマニュアル...
  • Page 177 フットレストをたたむ フットレストを上げます。 180 ページ > パワーフットレスト（オプション） ベルトを外す シートベルトを外します。 ユーザーマニュアル | 175...
  • Page 178 立ち上がる シートから立ち上がります。 上げる カチッ! 肘掛けを折りたたんで{A}に座ります。 シートの下の左または右にあるハンドルを下に押します{B}。 「カチッ」という音が聞こえるまでシートバックを回転させます。 これで、シートはロック位置になります。 176 | ユーザーマニュアル...
  • Page 179 停める リフトが停止ポイントに到達するまで、リモートコントロールの上または下ボタンを押し続けます。到 達するとリフトは自動的に停止します。 ユーザーマニュアル | 177...
  • Page 180 オプション＆こんなときは パワースイベル 11 ページ パワーフットレスト 12 ページ ヒンジ付レール 13 ページ スライドレール 14 ページ 診断ディスプレイ 18 ページ キー 18 ページ 緊急停止 19 ページ アームレスト 20 ページ 椅子の位置 20 ページ バッテリー 21 ページ 電源 21 ページ 障害物 22 ページ 低電力 22 ページ パワースイベル...
  • Page 181 パワーフットレスト パワーフットレストを操作するには、アームレストの下にあるスイッチを押します。移動中はフットレス トが下位置にあることを常に確認します。 ユーザーマニュアル | 179...
  • Page 182 ヒンジ付レール （手動） 手動ヒンジ付レール {B} を上げる前にステアリフトをヒンジの上または階段の一番上 {A} に停めます。 使用しない場合はステアリフトを常にヒンジ付セクションから離れた場所に停め、ヒンジを上げた状態に します。 曲げた状態のヒンジに対して動かすとリフトは自動的に停止します {A}。ただしリフトを上方向 {B} に 動かすことは可能です。 180 | ユーザーマニュアル...
  • Page 183 スライドレール 最大40 cm Max. 40 cm リフトにスライドレールがある場合、椅子とスライドレールは同時に動きます。スライドレールが移動範 囲の端に達した後もリフトは動き続けます。ジョイスティックを同じ方向に押し続けてください。 パワースイベルの場合：リフトが階段の上の移動範囲の端に達し、自動的に旋回しない場合、ユーザーが ジョイスティックを解除し、再び押してシートを旋回させる必要があります。 スライドレール [停める] リフトを使用しない場合は、通行の障害とならないよう階段の下から外してください。リフトを停めるに は、リモートコントロールのUPボタンを押し続けます。 ユーザーマニュアル | 181...
  • Page 184 所在地： Newtonstraat 35 1704 SB Heerhugowaard Postbus 39 1700 AA Heerhugowaard Holland 電話番号 +31 (0)72-5768888 ここに Handicare 1100 が、機械指令2006/42/EC、低電圧指令2014/35/EU、EMC指令2014/30/EUの規定に準拠して いることを宣言します。 ステアリフトは、斜面を移動するためのDC 24V電源のステアリフトです。承認済みのバッテリ ー充電器製品で使用します。 ステアリフトは、以下の標準に従って設計および製造されています。 EN 81-40、ISO 9386-2、EN ISO 12100-1、EN ISO 12100-2、 EN ISO 14121、EN60204-1。 Liftinstituut B.V., Buikslotermeerplein 361, 1025 XE, Amsterdam, The Netherlands。識別...
  • Page 185 はじめに Handicare 1100ステアリフトは、屋内専用かつ1人乗り専用に開発された高度な製品です。ご使用前に本マ ニュアルをよく読み、ステアリフトの操作方法に親しんでください。本ステアリフトは最先端の技術を採用 し、実績ある安全規制に従って製造された安全性と信頼性に優れたソリューションです。 ただし、不適切な方法で使用すると、使用者や第三者に危険を及ぼしたり、ステアリフトやその他の物品を破 損したりする場合があります。上記の使用目的に従い、このマニュアルをきちんとお読みいただいた上で、ス テアリフトが故障していない場合にのみ、お使いいただくようお願いします。本マニュアルは、常にステアリ フトの近くに置いてください。 技術サポート 本書に記載のない問題が発生した場合は、サプライヤーにお問い合わせください。サービス部門のスタッフが いつでも喜んでお手伝いいたします。問題の特定を助けるため、サポートに電話する際は以下をご用意くださ い： • 本マニュアル • お名前、ご住所、郵便番号、お電話番号 • シート下の電源パックのラベルに印刷されているステアリフトのシリアル番号 安全に関する指示 ステアリフトを使用する場合は必ず、感電や怪我のリスクに関する適切な安全基準に従ってください。 1. レール上の障害物を除き、遮るもののない環境を準備します。レールに油や氷が付着していないことを確 認します。 2. 環境の影響を考慮します。リフトを濡らしたり、直射日光に当てたりしないでください。十分な照明のあ る環境であることを確認します。 3. ステアリフトの使用者は、必ず事前に適切な説明を受けてください。サプライヤーは設置時にステアリフ トの操作方法を実際に見せ、使用者はその説明を受けたという確認書に署名する必要があります。 4. ステアリフトは1人用です。たとえ重量が使用者の体重上限を下回る場合でも、ペット、物品、2人以上を 載せることはお避けください。お子様やペットがステアリフトに近づかないようにしてください。 5. 不正使用を防ぐため、使用後はキーを外します。 6. 手足や衣服を可動部分から離しておきます。ゆったりとした衣服が椅子と階段やレールの間に引っかから ないように注意してください。 7. 使用中は常に安全に注意します。必ず、適切で安定した姿勢を保ってください。できるだけシートに深く...
  • Page 186 構造物 壁、階段、テラス、階上の床、手すり、礎石など、装置を支える、あるいは装置を囲むものの一般的な強度や 安定性は、お客様によって検証され、確認されたものとし、お客様が関連するすべての責任を受け入れるもの とします。Handicareもその正規ディーラーも、装置の周囲で装置を支える構造物の適合性について責任を負 うものではありません。 メンテナンス 清掃 ステアリフトは定期的に湿った布で清掃します。水を使いすぎないようにしてください。レールは柔らかいブ ラシ付きの掃除機で定期的に清掃します。レールに汚れやごみがないことを常に確認します。レールの汚れは 湿った布で簡単に拭き取ることができます。決してレール清掃時に洗剤を使用しないでください。潤滑剤も使 用してはなりません。しばらく使用すると、レールにホイールの跡がつく場合があります。 予防的メンテナンス 長く継続的に使用するには、ステアリフトの清掃に加えて定期的な予防的メンテナンスが必要です。 また、少なくとも1年に1回、資格を持つ者による整備が必要です。2人以上がステアリフトを使用する場合 は、少なくとも1年に2回の整備を推奨します。 点検や整備に照明が必要な場合は、近くに電源を準備してください。ステアリフトの使用中は、乗降場所に50 ルクス以上の照明を提供するようにします。ほとんどの照明の説明書には電球のルクス値が記載されていま す。 保証および法的責任 保証期間 – 本保証の有効期間は、製品が当社の工場から出荷された日付より24カ月です。本保証に基づいて メーカーから部品の提供を受けるには、製品の購入価格が全額支払われていなければなりません。 保証範囲 – 本保証は、メーカーの判断により、材料または製造における不備によって故障した部品の修理ま たは交換に対して適用されます。メーカーは、工場整備済み部品の提供を選択できます。本保証は、製品の最 終的な購入者に代わって正規Handicareディーラーに提供されるものであり、譲渡することはできません。保 証部品の取り外し、修理または交換のための作業工賃はメーカーの保証には含まれません。 1年に1回、適切な資格を持つステアリフトエンジニアによる整備を受けることを推奨します。 いかなる場合でも、お客様がステアリフトを使用することによって生じる死亡、怪我、物品の損傷、あるいは 偶発的な予期せぬ影響、費用または損害に対して、メーカーは一切の責任を負うものではありません。 製品の改造は認められません。改造した場合は保証が無効となります。そのような改造に起因する損害に対し て、メーカーは責任を負いかねます。メーカーは、安全規制およびこのマニュアル内の指示の不順守あるいは 順守不十分、またはこのステアリフトの設置、使用、メンテナンスおよび修理中の過失により生じた損害また は怪我に対し、一切の責任を負いかねます。設置および整備は、必ずメーカーが承認したディーラーまたは設 置業者/サービスエンジニアが現地の規制に従って実行する必要があります。 壁取り付け型のリモートコントロールは赤外線周波数で動作します。Handicareは、ステアリフト外の信号干 渉によって稀にシステムが機能しないことに対して責任を負いません。 184 | ユーザーマニュアル...
  • Page 187 技術仕様 供給電圧 100～約240 V 速度 最大0.15 m/秒 周波数 50/60 Hz 周辺温度 0～40 °C 電流 1.0 A 相対湿度 20～80 % 消費電力 0～36ワット 使用回数 10回/日 ヒューズ 20 A 最大荷重（傾斜25°～45°） 140 kg 騒音 56 dB 最大荷重（傾斜45°～50°） 130 kg 使用場所 屋内 最大荷重（スライドレール） 120 kg 技術仕様（北米）...
  • Page 188 診断ディスプレイ ステアリフトには診断ディスプレイがあり、故障の診断に役立つコードを表示します。診断コードの説明 は付録 {診断コード} に記載されています。カスタマーサービスオペレーターに故障を報告する場合は、 このコードをお伝えください。 キー 原因 解決方法 問題：リフトがどちらの方向にも移動せず、ディスプレイが「0」を表示している。 原因：キー操作スイッチがオフの位置になっています。 解決方法：キー操作スイッチを時計回りに90度回転させてください。 186 | ユーザーマニュアル...
  • Page 189 停止ボタン 原因 解決方法 問題：リフトがどちらの方向にも移動せず、ディスプレイが「0」 [1] を表示し、停止ボタン [2] が点灯 している。 原因：停止ボタンが押されました。 解決方法：停止ボタンを1回押します。 オプション停止ボタン 原因 解決方法 問題：リフトがどちらの方向にも移動せず、ディスプレイが「0」 [1] を表示し、緊急停止 [2] が押され ている。 原因：緊急停止が押されました。 解決方法：緊急停止ボタンを回します。 ユーザーマニュアル | 187...
  • Page 190 椅子の位置 カチッ! 原因 解決方法 問題：リフトがどちらの方向にも移動せず、ディスプレイが「-」を表示している。 原因：シートがロックされていません。旋回中の位置になっています。 解決方法：シートの左下または右下にあるハンドルを使用して「カチッ」というまでシートを旋回させて ください。 アームレスト 原因 解決方法 問題：リフトがどちらの方向にも移動せず、ディスプレイが「-」を表示している。 原因：アームレストが下りていません。 解決方法：アームレストを完全に下ろしてください。 188 | ユーザーマニュアル...
  • Page 191 FAULTFINDING バッテリー RED light 赤いライト 原因 解決方法 問題：リフトがどちらの方向にも移動せず、リモートコントロールを操作するとリモートコントロールの 赤いライトが点灯する。 原因：リモートコントロールのバッテリーが切れています。 解決方法：リモートコントロールのバッテリーを交換してください。 電源 40秒 原因 解決方法 問題：リフトのビープ音が40秒間鳴り、ディスプレイが「2」を表示している。 原因：リフトのバッテリーが充電されていません。プラグがコンセントに差し込まれていない可能性があ ります。 解決方法：コンセントにプラグを接続してください。 ユーザーマニュアル | 189...
  • Page 192 障害物 原因 解決方法 問題：リフトが一方向にのみ移動し、ディスプレイが「4/6」を表示している。 原因：リフトと階段の間に障害物があります。 解決方法：リフトを反対方向 {A} に移動させて、障害物 {B} を取り除いてください。 低電力 30 min. 30分 原因 解決方法 問題：ディスプレイが「7」を表示している。 原因：リフトで人を運ぶにはバッテリーの電圧が低すぎます。 解決方法：約30分待ってから使用してください。 190 | ユーザーマニュアル...
  • Page 193 付録 注意事項 191ページ 緊急時の操作 192ページ 診断コード 193ページ 注意事項 [A] レールは柔らかいブラシ付きの掃除機で定期的に清掃します。 [B] レールの汚れは湿った布で簡単に拭き取ることができます。 決してレール清掃時に洗剤を使用しないでください。 [C] ステアリフトは定期的に湿った布で清掃します。 [D] リフトから離れるときは、必ずキーをスイッチから抜いてください。 [E] キーは、リモートコントロール用のブラケットに掛けるなど、ステアリフトの近くに保管す ることを推奨します。 [F] 絶対にリフトのプラグを壁のコンセントから抜かないでください。 ユーザーマニュアル | 191...
  • Page 194 緊急時の操作 > シート 緊急時のみ！ カチッ! [B.1] パワースイベルが機能しない場合は手動で旋回させることができます。これは緊急時のみ行ってく ださい。[B.2] リリースボタンを押します。[B.3] シートを手動で旋回させます。[B.4] リフトを再度使 用するには、シートをスタート位置に戻す必要があります。 192 | ユーザーマニュアル...
  • Page 195 診断コード 記載の操作で解決しない場合はHandicareにお問い合わせください。 ディスプレイ 操作 ディスプレイ 操作 Handicareにサポートを依頼す る前に診断コードを書き留めて ください。 CLICK! 充電したのにリフトが動かない。ア 椅子が旋回位置にある 停止 ームレストが畳まれている可能性が ある。 障害 障害 ディスプレイ 操作 ディスプレイ 操作 キースイッチがオフになっている 停止ボタンが押されている 障害 障害 ディスプレイ 操作 ディスプレイ 操作 ディスプレイ 操作 充電が必要。 充電されていない 上側リミットスイッチが有効 障害 障害 障害 ディスプレイ 操作 ディスプレイ...
  • Page 196 ディスプレイ 操作 ディスプレイ 操作 ディスプレイ 操作 30 min. 30分 低バッテリー電圧 ジョイスティックが有効： ジョイスティックが有効： - リフトが上がる - リフトが下がる 障害 ディスプレイ 操作 ディスプレイ 操作 ディスプレイ 操作 主電源リレーが開いていない モーターの問題 主制御盤にメモリーの問題がある [L0=n, L1=n, L2=n, L3=n, L4=n] 障害 障害 障害 ディスプレイ 操作 ディスプレイ 操作 ディスプレイ 操作 3 sec 3秒...
  • Page 197 操作 ディスプレイ 操作 ジョイスティックが有効： ジョイスティックが有効： ハードウェア障害 - 上に旋回 - 下方向に移動 [Y0, YF, YI, Yr, Yb, YbF] 障害 ディスプレイ 操作 ディスプレイ 操作 スライドレール登録 スライドレール登録なし Handicareステアリフトの構造、特にレールシステム、ステアリフトの構造、固定パーツ、すべての旋回・可動パー ツ、およびモーターなどのパーツ（これらに限定されません）は、Handicareのノウハウに基づくものです。この構造 やパーツに関わる作業は、Handicareによる指示に従って当該作業を実施することをHandicareによって認定されてい るディーラー（およびその従業員）のみが行うことができます。必要なトレーニングを受けているのは前述の従業員の みであり、工場出荷時の状態のHandicareステアリフトの安全レベルを提供できるのは、これらの資格を有する従業員 のみです。Handicare認定ディーラーではない、ユーズド品のHandicareステアリフトのサプライヤーは、オリジナル Handicareレールではないレールの設置などの当該作業を行う資格を有していません。 このことは重要です。その理由は、前述の資格を有する従業員以外によってHandicareステアリフトに関わる作業が行 われた場合やユーズド品のHandicareステアリフトが他のパーツ（異なるレールなど）を用いて再設置された場合に、 当該ステアリフトに対するHandicareの保証とCEマークが直ちに無効になるためです。 CEマークが無効になった時点で、当該ステアリフトは欧州における各種規制に適合しなくなります。 その結果、Handicareは当該ステアリフトの不具合から生じるいかなる影響に対して責任を負いません。ま た、Handicareステアリフトのメンテナンスは、Handicareが承認したオリジナルスペアパーツを使用した場合のみ行 うことができます。 このことは重要です。その理由は、Handicareが承認したオリジナルスペアパーツ以外のパーツ（異なるレールなど） が使用されている場合、当該ステアリフトに対するHandicareの保証とCEマークが直ちに無効になるためです。 ユーザーマニュアル | 195...
  • Page 198 196 | ユーザーマニュアル...

  • Page 199: Návod K Použití

    ÚVOD OBSAH NÁVOD K POUŽITÍ Děkujeme, že jste si vybrali schodišťovou sedačku Handicare. Tato příručka je určena PŘÍSLUŠENSTVÍ pro sedačku HANDICARE 1100 a obsahuje instrukce pro standardní provedení a DŮLEŽITÉ INFORMACE volitelné doplňky. ZJIŠTĚNÍ PORUCHY PŘÍLOHY A. Připomínky B. Nouzové úkony C.
  • Page 200 SEDÁK STYLE PŘÍSLUŠENSTVÍ Automat. otočná s. Elektrická stupačka Sklopná kolejnice Posuvná kolejnice [1] Diagnostický displej Obrázek výše ukazuje funkce použité pro ovládání sedáku STYLE. Sedák [2] Joystick STYLE může být doplněn o automaticky [3] Nouzové zastavení otočnou sedačku, elektrickou stupačku, [4] Bezpečnostní...
  • Page 201 SKLOPENÍ Sklopte loketní opěrky a sedák. POSAZENÍ Posaďte se na sedák. NÁVOD K POUŽITÍ | 199...
  • Page 202 SKLOPENÍ STUPAČKY Sklopte stupačku. strana 207 > PŘÍSLUŠENSTVÍ EL. SKLOPNÁ STUPAČKA UMÍSTĚTE NOHY Položte nohy na stupačku. Ujistěte se, že obě chodidla jsou zcela na desce stupačky. 200 | NÁVOD K POUŽITÍ...
  • Page 203 BEZPEČNOST PŘEDEVŠÍM ZAPNUTO KLIK! Zapněte si bezpečnostní pás, ujistěte se, že zacvakl do držáku. Vložte klíč do spínače a otočte jím o 90° po směru hodinových ručiček. LED dioda a područce se slabě rozsvítí. JÍZDA Pohybujte joystickem v požadovaném směru jízdy. Na displeji se zobrazí "8/9" a sedačka se postupně...
  • Page 204 NOUZOVÉ ZASTAVENÍ VOLITELNĚ POD SEDADLEM V případě nouze stiskněte jednou tlačítko nouzového zastavení. Sedačka se ihned zastaví. Chcete-li pokračovat v jízdě, stiskněte znovu tlačítko nouzového zastavení. Volitelné: nouzové zastavení lze uvolnit otočením nouzového tlačítka OTOČENÍ KLIK! Sedačka se automaticky zastaví na konci kolejnice. Sedák nyní můžete ručně otočit, to usnadňuje nastupování...
  • Page 205 ODKLOPENÍ STUPAČKY Odklopte stupačku. strana 208 > PŘÍSLUŠENSTVÍ EL. SKLOPNÁ STUPAČKA ODEPNUTÍ PÁSU Odepněte bezpečnostní pás. NÁVOD K POUŽITÍ | 203...
  • Page 206 VSTÁVÁNÍ Postavte se ze sedačky. ODKLOPENÍ CLICK! Sklopte loketní opěrky a sedadlo {A}. Zatlačte rukojeť umístěnou vlevo nebo vpravo pod sedadlem dolů {B}. Otočte opěradlo sedadla, dokud neuslyšíte „cvaknutí“. Sedadlo je nyní v zajištěné poloze. 204 | NÁVOD K POUŽITÍ...
  • Page 207 PARKOVÁNÍ Stiskněte a podržte tlačítko na dálkovém ovládání, dokud sedačka nedosáhne místa nabití. Po dojezdu se sedačka automaticky zastaví. NÁVOD K POUŽITÍ | 205...

  • Page 208: Příslušenství

    PŘÍSLUŠENSTVÍ & ZJIŠTĚNÍ PORUCHY OTOČNÁ SEDAČKA strana 206 EL. SKLOPNÁ STUPAČKA strana 207 SKLOPNÁ KOLEJNICE strana 208 POSUVNÁ KOLEJNICE strana 209 DIAGNOSTICKÝ DISPLEJ strana 214 KLÍČ strana 214 NOUZOVÉ ZASTAVENÍ strana 215 LOKETNÍ OPĚRKA strana 216 POZICE SEDAČKY strana 216 BATERIE strana 217 NAPÁJENÍ...
  • Page 209 ELEKTRICKY SKLOPNÁ STUPAČKA Pro spuštění funkce ELEKTRICKY SKLOPNÁ STUPAČKA stiskněte tlačítko pod loketní opěrkou. Vždy se ujistěte, že je stupačka během jízdy sklopená. NÁVOD K POUŽITÍ | 207...
  • Page 210 SKLOPNÁ KOLEJNICE ručně) Před zvednutím sklopné kolejnice {B}, zaparkujte schodišťovou sedačku nad místem zlomu nebo v horní stanici {A}. Pokud není sedačka používána, měla by být vždy umístěna mimo sklopný úsek kolejnice a sklopná kolejnice by měla být odklopena vzhůru. Pokud sedačka dojede ke sklopnému úseku kolejnice, automaticky zastaví...
  • Page 211 POSUVNÁ KOLEJNICE Max. 40 cm Pokud je sedačka doplněna o posuvnou kolejnici pohybuje se tato kolejnice společně se sedačkou. Jakmile posuvná kolejnice dosáhne konce své dráhy, pokračuje sedačka v jízdě až na konec kolejnice. Držte joystick ve směru jízdy. Kombinace s otočnou sedačkou: Pokud se sedačka v horní části schodiště automaticky neotáčí, je třeba uvolnit joystick a jeho dalším stisknutím sedačku otočit.

  • Page 212: Důležité Informace

    Tato sedačka je určena k instalaci, údržbě a použití v souladu se standardy: ASME A18.1; ASME 17.5; CSA B44.1, CSA B355 Sedačka byla navržena a vyrobena v souladu s IEC 60601-1-2 Handicare 1100 machinery directive 2006/42/EC 21 February 2020 Serial no. unit: Project: J.
  • Page 213 ÚVOD Vaše schodišťová sedačka Handicare 1100 je propracovanou pomůckou speciálně vyvinutou pro přesun jedné osoby po schodišti. Před použitím schodišťové sedačky si pečlivě přečtěte tuto příručku a seznamte se s fungováním a provozem sedačky. Vaše schodišťová sedačka je vyrobena v souladu s nejmodernější technologií a splňuje uznávané bezpečnostní předpisy.
  • Page 214 Pevnost a obecně vhodnost zdí, schodů, teras, horních podlaží, zábradlí, soklů apod., které tvoří oporu a okolí pro instalaci sedačky, byly ověřeny a potvrzeny zákazníkem, který proto přijímá veškerou relativní odpovědnost. Handicare ani jeho autorizovaní prodejci nemohou být odpovědní za vhodnost konstrukcí, které obklopují a podporují instalaci.
  • Page 215 Montáž a servis smí provádět pouze odpovědní prodejci nebo pracovníci/servisní technici autorizovaní výrobcem. Musí být též dodržovány místní předpisy. Ovládání schodišťové sedačky vyzařuje elektromagnetické záření. Handicare nepřijímá žádnou odpovědnost za nefunkčnost ovladače v důsledku rušení zdrojem mimo schodišťovou sedačku.

  • Page 216: Zjištění Poruchy

    DIAGNOSTICKÝ DISPLEJ Schodišťová sedačka je vybavena displejem, který zobrazuje kód pro účely diagnostiky poruch. Vysvětlení diagnostických kódů naleznete v dodatku {DIAGNOSTICKÉ KÓDY} . Pokud se objeví jakékoli hlášení o chybě, informujte zákaznický servis. KLÍČ ZAPNUTO P Ř Í Č I N A Ř...
  • Page 217 NOUZOVÉ ZASTAVENÍ P Ř Í Č I N A Ř E Š E N Í Problém: sedačka nejede v žádném směru, na displeji se objeví “0” [1] a tlačítko nouzového zastavení svítí (2). Příčina: bylo stisknuto tlačítko nouzového zastavení. Řešení: stiskněte jednou tlačítko nouzového zastavení. VOLITELNĚ...
  • Page 218 POZICE SEDÁKU KLIK! P Ř Í Č I N A Ř E Š E N Í Problém: sedačka se nepohybuje v žádném směru a na displeji se objeví "-". Příčina: sedák není zaklapnutý a je v otočné poloze. Řešení: sedák otočte za pomoci páčky umístěné vlevo nebo vpravo pod sedákem. LOKETNÍ...
  • Page 219 BATERIE Červená LED P Ř Í Č I N A Ř E Š E N Í Problém: sedačka se nepohybuje v žádném směru a LED dioda na dálkovém ovládání se rozsvítí červeně, když je dálkové ovládání používáno. Příčina: baterie v dálkovém ovládání jsou vybité. Řešení: vyměňte baterie v dálkovém ovládání.
  • Page 220 PŘEKÁŽKA P Ř Í Č I N A Ř E Š E N Í Problém: sedačka se pohybuje pouze jedním směrem a na displeji se zobrazuje “4/6”. Příčina: mezi sedačkou a schodištěm je překážka. Řešení: popojeďte sedačkou v opačném směru {A} a odstraňte překážku {B}. VYBITÍ...

  • Page 221: Přílohy

    PŘÍLOHY PŘIPOMÍNKY strana 219 NOUZOVÉ ÚKONY strana 220 DIAGNOSTICKÉ KÓDY strana 222 PŘIPOMÍNKY VYPNUTO [A] Čistěte pravidelně kolejnici pomocí vysavače s měkkým kartáčem. [B] Jakákoli špína může být snadno odstraněna za pomoci navlhčeného hadříku. Použití čisticích prostředků není dovoleno. [C] Čistěte pravidelně sedačku za pomoci navlhčeného hadříku. [D] Po každém použití...

  • Page 222: Nouzové Úkony

    NOUZOVÉ ÚKONY - SEDÁK KLIK! [B.1] Pokud automaticky otočná sedačka nefunguje, lze ji otočit ručně, a to pouze v naléhavých případech. [B.2] Stiskněte uvolňovací tlačítko. [B.3] Ručně otočte sedák. [B.4] Sedák musí být vrácen do výchozí polohy. Učiňte tak před dalším použitím sedačky.
  • Page 223 DIAGNOSTICKÉ Pokud uvedené řešení nepomůže, kontaktujte Handicare. KÓDY Displej Příčina Pokud chcete kontaktovat Displej Příčina Handicare, zapište si diagnostický kód. CLICK! Sedačka se nabíjí, ale Srovnejte sedačku do nejezdí. Sklopte loketní výchozí pozice. opěrku, pokud je nahoře. C H Y B A...
  • Page 224 Displej Příčina Displej Příčina Displej Příčina 30 min. Vybitá baterie Aktivovaný joystick: Aktivovaný joystick: sedačka jede nahoru. sedačka jede dolů. C H Y B A Displej Příčina Displej Příčina Displej Příčina Hlavní napájecí relé je Problémy motoru Paměťový problém hlavní [ L0=n, L1=n, L2=n, L3=n, L4=n ] sepnuté.
  • Page 225 Jakmile se označení CE stane neplatným, znamená to, že dotyčná schodišťová sedačka již nesplňuje evropské předpisy. V důsledku toho již společnost Handicare nebude zodpovědná a nebude ručit za jakékoli následky vyplývající z poruchy příslušné schodišťové sedačky. Kromě toho může být údržba schodišťové sedačky Handicare prováděna pouze s použitím originálních náhradních dílů, které...
  • Page 226 INSTALLER DETAILS ENGINEER: COMPANY: INSTALLATION DATE: MAINTENANCE RECORD / ONDERHOUDSVERSLAG / WARTUNGS-AUFZEICHNUNG / NOTIFICATION DE MAINTENANCE / REGISTRAZIONI DI MANUTENZIONE / 維修記錄 REGISTRO DE MANTENIMIENTO / ZÁZNAM O ÚDRŽBĚ Date Time Reason for Call Comments Dealer Datum Tijd Reden voor oproep Opmerkingen Dealer Datum...
  • Page 228 Handicare Stairlifts B.V. Newtonstraat 35 1704 SB Heerhugowaard The Netherlands T +31 (0)72 576 88 88 F +31 (0)72 574 34 35 stairlifts@handicare.com www.handicare.com Handicare Accessibility Ltd. 82 First Avenue, Pensnett Estate Kingswinford, West Midlands DY6 7FJ, England T +44 (0)1384 408700 F +44 (0)1384 408719 enquiries@handicare.co.uk...
