  • Page 1: Installation Manual

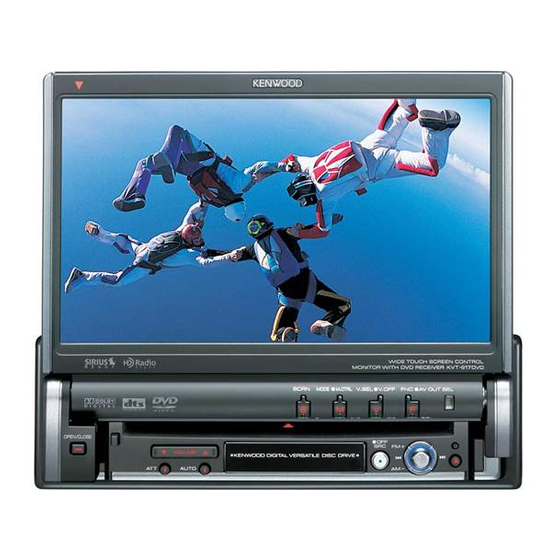

    KVT-617DVD KVT-647DVD MONITOR WITH DVD RECEIVER INSTALLATION MANUAL MONITEUR AVEC REPTEUR DVD MANUEL D'INSTALLATION MONITOR CON RECEPTOR DVD MANUAL DE INSTALACION MONITOR COM RECEPTOR DVD MANUAL DE INSTALAÇAO © B54-4502-00/00 (KV/RV)

  • Page 2: Accessories

    Accessories English ...1 ...1 ...1 ...1 ...1 ...2 ...4 ...4 ...2 ...2 ...4 ...4...

  • Page 3: Installation Procedure

    Installation Procedure 1. To prevent a short circuit, remove the key from the ignition and disconnect the - battery. 2. Make the proper input and output wire connections for each unit. 3. Connect the speaker wires of the wiring harness. 4.

  • Page 4: Connection

    Antenna cord Connect to the terminal that is grounded when either the telephone rings or during conversation. To connect the kenwood navigation system, consult your navigation manual. Depending on what antenna you are using, connect either to the control terminal of the motor antenna, or to the power terminal for the booster amplifier of the film-type antenna.
  • Page 5 MONITOR Accessory 2 UNIT MONITOR White/Black To front left speaker White Gray/Black To front right speaker Gray Green/Black To rear left speaker Green Purple/Black To rear right speaker Purple Disc Changer etc. (Optional) Connection cable (Included in the disc changer) Receiver unit (rear side) TUNER NAVIGATION...

  • Page 6: Connection For Av Equipments

    ■ Audio/Visual input 1 (KVT-617DVD) Audio/Visual input (KVT-647DVD) • Visual input (Yellow) • Audio left input (White) • Audio right input (Red) ■ Audio/Visual input 2 (KVT-617DVD only) • Visual input (Yellow) • Audio left input (White) • Audio right input (Red)

  • Page 7: Installation For Receiver Unit

    Installation for Monitor Unit Screw (M4X8) (commercially available) Self-tapping screw (commercially available) Make sure that the unit is installed securely in place. If the unit is unstable, it may malfunction (eg, the sound may skip). Installation for Receiver unit 1. Attach the installation brackets 9 to the sides of the hideaway unit using the sems bolts 7.
  • Page 8 Removing Monitor Unit ■ Removing the Hard Rubber Frame (escutcheon) 1. Engage the catch pins on the removal tool 6 and remove the two locks on the lower level. Lower the frame and pull it forward as shown in the figure. 2.

  • Page 9: Installing In Japanese-Made Cars

    Installing in Japanese-Made Cars ■ Installation on Toyota, Nissan or Mitsubishi Car using Brackets at Holes shown by "●" Accessory ! (M5x6mm) or Accessory @ (M5x7mm) Screws (included in audio unit package) Audio unit or others Car Bracket Accessory ! (M5x6mm) or Accessory @ (M5x7mm) Screws (included in audio unit package)
  • Page 10 ■ Installation on Toyota Car using Brackets at Holes shown by "●" When using the bracket shown above, you cannot use screws at two holes of the right and left unit sides. If so, tighten the bracket using accessories 0 as shown below.
  • Page 11 Installing in Japanese-Made Cars 3. Bend each end of accessory 0 to fix the bracket. Use a flat-blade screwdriver or pliers, and bend each accessory tab into the hole of installation bracket to fix the bracket. English...
  • Page 12 Accessoires Français ...1 ...1 ...1 ...1 ...1 ...2 ...4 ...4 ...2 ...2 ...4 ...4...
  • Page 13 Procédure d’installation 1. Afin d’empêcher un court circuit, retirez la clé du contact et déconnectez la batterie -. 2. Effectuez correctement les connexions d'entrée et sortie de chaque appareil. 3. Connectez les câbles de haut-parleur du faisceau de câbles. 4. Connectez les fils du câblage de distribution électrique dans l’ordre suivant : masse, batterie, contact.
  • Page 14 Connectez à une prise qui est à la masse soit quand le téléphone sonne soit pendant une conversation. Pour connecter le système de navigation Kenwood, consultez le manuel du système de navigation. Selon l'antenne que vous utilisez, connectez à la prise de commande du moteur d'antenne ou à...
  • Page 15 MONITOR Accessoire 2 UNIT MONITOR Blanc/Noir Au haut-parleur avant gauche Blanc Gris/Noir Au haut-parleur avant droit Gris Vert/Noir Au haut-parleur arrière gauche Vert Violet/Noir Au haut-parleur arrière droite Violet Changeur de disque etc. (en option) Câble de connexion (Compris dans le changeur de disque) Récepteur (arrière) TUNER NAVIGATION...
  • Page 16 • Entrée visuelle (Jaune) ■ Sortie audio/visuelle • Sortie visuelle (Jaune) • Sortie audio gauche (Blanc) • Sortie audio droite (Rouge) ■ Sortie audio/visuelle 1 (KVT-617DVD) Sortie audio/visuelle (KVT-647DVD) • Entrée visuelle (jaune) • Entrée audio gauche (Blanc) • Entrée audio droite (Rouge) ■...
  • Page 17 Installation du moniteur Vis (M4X8) (disponibles dans le commerce) Vis taraudeuse (disponibles dans le commerce) Assurez-vous que l’appareil est solidement installé à sa place. Si l’appareil est instable, il pourrait ne pas bien fonctionner (par ex., le son pourrait sauter). Installation du récepteur 1.

  • Page 18: Retrait Du Moniteur

    Retrait du moniteur ■ Retrait du cadre en ébonite (écusson) 1. Engagez les loquets sur l’outil de démontage 6 et enlevez les deux crochets inférieurs. Baissez le cadre et tirez-le vers l’avant comme montré sur l’illustration. 2. Quand la partie inférieure est retirée, retirez les deux crochets supérieurs.
  • Page 19 Installation dans des véhicules de fabrication japonaise ■ Installation sur une voiture de marque Toyota, Nissan ou Mitsubishi en utilisant les supports avec les orifices indiqués par "●" Accessoire ! (M5x6mm) ou Accessoire @ (M5x7mm) Vis (incluses dans le pack de l'unité...
  • Page 20 ■ Installation sur une voiture de marque Toyota en utilisant les supports avec les orifices indiqués par "●" Lorsque les supports indiqués ci-dessus sont utilisés, vous ne pouvez utiliser les vis des deux trous sur les côtés droit et gauche. Le cas échéant, fixez le support en utilisant les accessoires 0 comme indiqué...
  • Page 21 Installation dans des véhicules de fabrication japonaise 3. Repliez les extrémités de l'accessoire 0 pour fixer le support. Utilisez un tournevis plat ou une pince et pliez la languette de chaque accessoire dans les trous du support de montage pour fixer ce dernier. Français...
  • Page 22 Accesorios Español ...1 ...1 ...1 ...1 ...1 ...2 ...4 ...4 ...2 ...2 ...4 ...4...
  • Page 23 Procedimiento de instalación 1. Para prevenir cortocircuitos, retire la llave de encendido y desconecte la batería -. 2. Realice en forma adecuada las conexiones de cables de entrada y salida para cada unidad. 3. Conecte los cables de los altavoces del mazo de cables.
  • Page 24 Batería Cable de antena Conecte al terminal de conexión a tierra ya sea al sonar el teléfono Para conectar el sistema de navegación kenwood, consulte el manual de navegación.. Dependiendo de la antena que está utilizando, conecte al terminal de control de la antena motriz, o al terminal de alimentación del amplificador de refuerzo de la antena tipo pelicular.
  • Page 25 MONITOR Accesorio 2 Sintonizador de TV (optativo) UNIT MONITOR Blanco/Negro Al altavoz delantero izquierdo Blanco Gris/Negro Al altavoz delantero derecho Gris Verde/Negro Al altavoz trasero izquierdo Verde Púrpura/Negro Al altavoz trasero derecho Púrpura Cambiador de disco, etc. (optativo) Cable de conexión (Suministrado con el cambiador de disco) Unidad receptora (lado trasero) TUNER...
  • Page 26 ■ Salida de audio/visual • Salida visual (amarilla) • Salida izquierda de audio (blanca) • Salida derecha de audio (roja) ■ Entrada de audio/visual 1 (KVT-617DVD) Entrada de audio/visual (KVT-647DVD) • Entrada visual (amarilla) • Entrada izquierda de audio (blanca) •...
  • Page 27 Instalación para la unidad del monitor Tornillo (M4X8) (disponible en el comercio) Tornillo autorroscante (disponible en el comercio) Asegúrese de que la unidad está instalada en forma segura. Si la unidad está en una posición inestable, es posible que no funcione correctamente (por ejemplo, el sonido puede interrumpirse).
  • Page 28 Extracción del monitor ■ Extracción del marco duro de goma (eserina) 1. Enganche la uña de la herramienta de extracción 6 y libere los cierres provistos en dos lugares de la parte inferior. Tal como se muestra en la figura, baje el marco y extráigalo hacia adelante.
  • Page 29 Instalación en automóviles fabricados en Japón ■ Instalación en coches Toyota, Nissan o Mitsubishi utilizando soportes en los orificios mostrados en"●" Accesorio ! (M5x6mm) o Accesorio @ (M5x7mm) Tornillos (incluidos en el paquete de la unidad de audio) Unidad de audio y otros Abrazadera Accesorio ! (M5x6mm) o Accesorio @ (M5x7mm)
  • Page 30 ■ Instalación en automóvil Toyota utilizando soportes en los orificios mostrados en "●" Cuando se utilice la abrazadera indicada anteriormente, no es posible utilizar tornillos en los dos oficios de los lados derecho e izquierdo de la unidad.Si es así, apriete el soporte utilizando accesorios 0 tal como se muestra a continuación.
  • Page 31 Instalación en automóviles fabricados en Japón 3. Tuerza los extremos del accesorio 0 para fijar el soporte. Utilice un destornillador de cabeza plana o unos alicates y doble cada una de las pestañas del accesorio en el orificio de la abrazadera de instalación para fijar la abrazadera. Español...
  • Page 32 Acessórios Português ...1 ...1 ...1 ...1 ...1 ...2 ...4 ...4 ...2 ...2 ...4 ...4...
  • Page 33 Procedimentos de Instalação 1. Para evitar um curto circuito, remova a chave da ignição e desligue o polo - da bateria. 2. Faça as ligações apropriadas dos cabos de entrada e saída de cada aparelho. 3. Ligue os cabos da cablagem dos altifalantes. 4.
  • Page 34 Bateria Cabo da antena Liga-se ao terminal que está ligado à terra quando o telefone toca e Para ligar o sistema de navegação kenwood, consulte o seu manual de navegação. Dependendo do tipo de antena que estiver usando, ligue ou ao terminal de controle do motor da antena, ou ao terminal de energia para reforçar o amplificador da antena do tipo filme.
  • Page 35 MONITOR Acessório 2 Sintonizador TV (opcional) UNIT MONITOR Branco/preto Para o altifalante frente esquerdo Branco Cinza/preto Para o altifalante frente direito Cinzento Verde/preto Para o altifalante trás esquerdo Verde Roxo/preto Para o altifalante trás direito Roxo Carregador de discos etc. (opcional) Cabo de ligação (Incluído no carregador de discos) Unidade receptora (lado de trás)
  • Page 36 ■ Entrada 1 áudio/visual (KVT-617DVD) Entrada áudio/visual (KVT-647DVD) • Entrada visual (amarelo) • Entrada esquerda áudio (branco) • Entrada direita áudio (vermelho) ■ Entrada 2 áudio/visual (Apenas KVT-617DVD) • Entrada visual (amarelo) • Entrada esquerda áudio (branco) • Entrada direita áudio (vermelho)
  • Page 37 Instalação para unidade monitora Parafuso (M4X8) (disponível no comércio) Parafuso auto-roscante (disponível no comércio) Assegure-se de que a unidade fica instalada firmemente no seu lugar. Se a unidade estiver instável, poderá funcionar mal (p.ex., o som poderá saltar). Instalação para Unidade Receptora 1.
  • Page 38 Remover a unidade monitora ■ Remover a armação de borracha dura (emblema) 1. Prenda os pinos da alhete na ferramenta de remoção 6 e retire as duas trancas de baixo. Baixe a armação e puxe-a para frente como na ilustração. 2.
  • Page 39 Instalação em automóveis fabricados no Japão ■ Instalação em automóveis Toyota, Nissan ou Mitsubishi utilizando grampos nos orifícios indicados por "●" Acessório ! (M5x6mm) ou Acessório @ (M5x7mm) Parafusos (incluídos na embalagem da unidade áudio) Unidade áudio ou outras Grampo Acessório ! (M5x6mm) ou Acessório @ (M5x7mm) Parafusos (incluídos na...
  • Page 40 ■ Instalação em automóveis Toyota utilizando grampos nos orifícios indicados por "●" Quando usar o grampo apresentado acima, não pode usar parafusos nos dois orifícios dos lados direito e esquerdo da unidade. Nesse caso, aperte o grampo utilizando acessórios 0 como indicado a seguir. 1.
  • Page 41 Instalação em automóveis fabricados no Japão 3. Dobre cada extremidade do acessório 0 para presentar o grampo. Use uma chave de fendas de lâmina plana ou alicate, e dobre cada patilha do acessório para o orifício do grampo de instalação para presentar o grampo. Português...
