B ESCAPE POSTERIOR EXTERNO

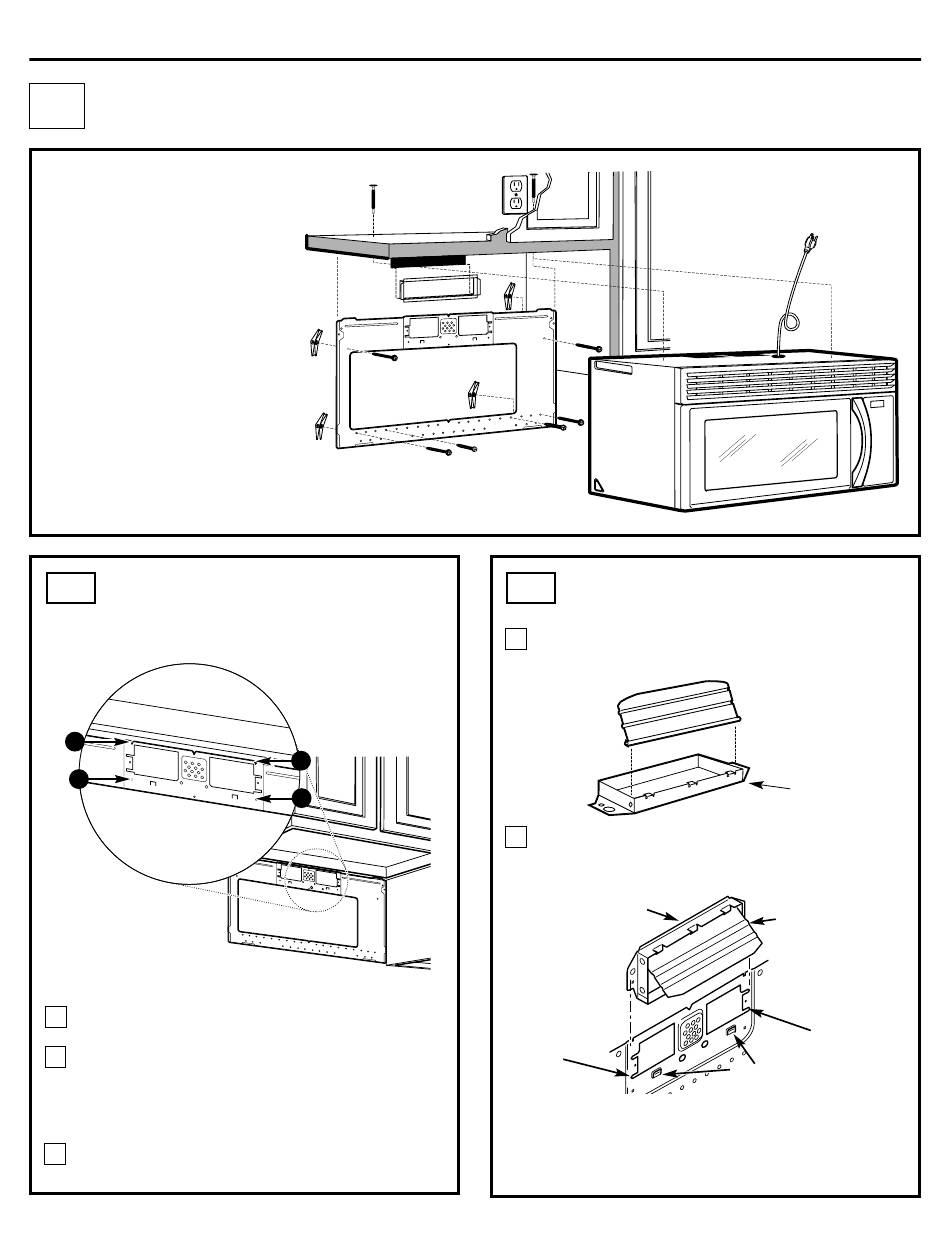

PERSPECTIVA GENERAL DE
LA INSTALACIÓN
B1. Prepare la pared posterior
B2. Como adherir el adaptador
de escape al plato de montaje
B3. Pegue el plato de montaje
a la pared
B4. Prepare el gabinete superior
B5. Ajuste el calefactor
B6. Monte el horno
CÓMO PREPARAR LA PARED
B1.
POSTERIOR PARA EL ESCAPE
POSTERIOR
F
H
1
Coloque el plato de montaje contra la pared posterior
y alinee con los orificios perforados anteriormente.
2
Con un lápiz, marque puntos a través de los orificios/
cortes F, G, H e I (ver la ilustración anterior). Retire el
plato de montaje y trace líneas a través de los puntos.
Esto dará la ubicación y el tamaño del corte de la caja
para el ducto de la pared posterior.
3 Use un serrucho (de vaivén o de punta) para cortar
la abertura.
Instrucciones de instalación
G
I
(Conducto horizontal)
CÓMO ADHERIR EL ADAPTADOR DE
B2.
ESCAPE AL PLATO DE MONTAJE
1
Inserte las orejillas en cada lado del regulador de tiro
en los agujeros en el lado interior posterior del
adaptador.
Pegue el adaptador de escape a la parte posterior
2
del horno deslizándolo en las guías en la parte
superior central de la parte posterior del horno.
Adaptador
de escape
Deslice el
adaptador de
escape en las
guías de la
parte posterior
del horno
Guía
Empuje firmemente hasta que esté en las orejillas de
cierre inferiores. Tanga cuidado de asegurarse de que
la bisagra del regulador de tiro esté instalada de
forma que esté en la parte superior y que el regulador
de tiro gire libremente.
15
Adaptador
de escape
Regulador de tiro
(bisagra hacia arriba)
Guía
Orejillas
de cierre
