Jensen MP5720XM Owner's Manual

Hide thumbs
Table of Contents

Advertisement

Quick Links

Download this manual
MP5720XM
MP5720XMC
Owner's Manual
RELEASE
AUX IN
MP5720XM
XM-FUNC
MON
DX/XM
MUTE
Audiovox Electronics Corporation
150 Marcus Boulevard
Hauppauge, NY 11788
1-800-323-4815
www.jensen.com
© 2004 Audiovox
Thank You!
Thank you for choosing a Jensen product. We hope you will find the instructions in this
owner's manual clear and easy to follow. If you take a few minutes to look through it, you'll
learn how to use all the features of your new Jensen receiver for maximum enjoyment.
Preparation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 1
Wiring . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 3
Installation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 6
Basic Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 7
Tuner Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 9
XM Radio Operation. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .12
CD Player Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .15
MP3 Player Operation . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .16
Remote Control . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .18
Troubleshooting. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
Specifications. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .19
Warranty . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .22
MOSFET POWER
BND/LOU
DISP
0
MP3 /CD RECEIVER
DIR / CAT
/
MP3
MODE
AS/PS
v.101104
Preparation
Getting Started
It's a good idea to read all of the instructions before beginning the installation.
Tools and Supplies
The following tools and supplies are needed to install the radio.
•
Torx type, flat-head and Philips screwdrivers
•
Wire cutters and strippers
•
Tools to remove existing radio (screwdriver, socket wrench set or other tools)
•
Electrical tape
•
Crimping tool
•
Volt meter/test light
•
Crimp connections
•
18 gauge wire for power connections
•
16 – 18 gauge speaker wire
7
EQ
Speaker Requirements: Only connect speakers rated in the load impedance of 4 ohms.
Speakers with a load impedance less than 4 ohms could damage the unit.
Disconnect Battery
Before you begin, always disconnect the battery negative terminal.

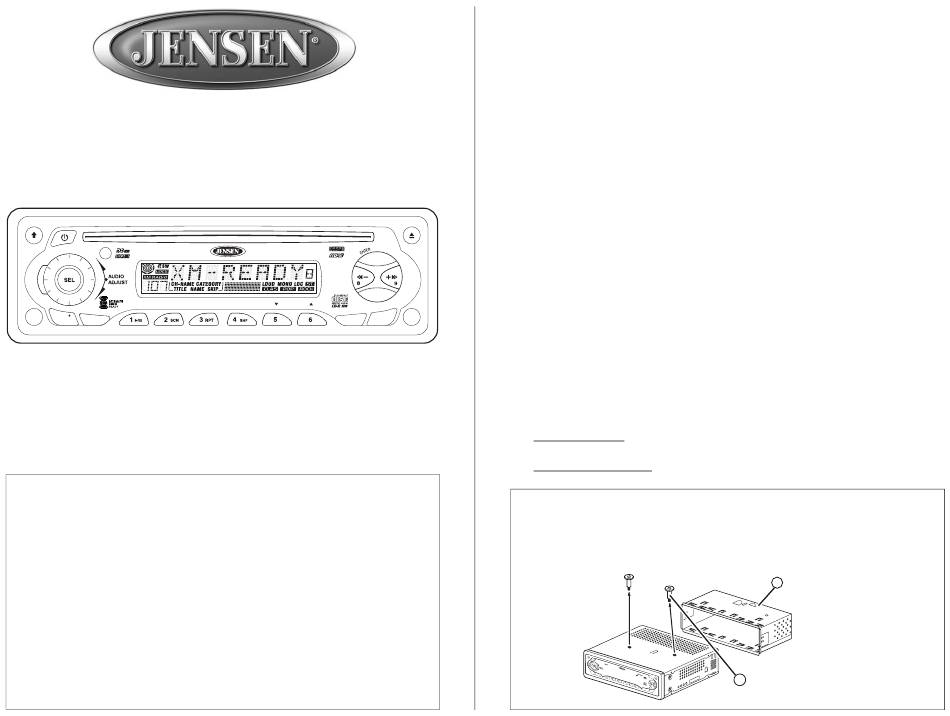

Prepare Radio
1.
Remove half sleeve – Press the metal levers on both sides to remove the half-sleeve from
the radio.
2.
Remove transport screws – Remove screws before inserting a CD.
Prepare Radio
Preparar la Radio
Préparer la Radio
Remove half sleeve
Quite la media camisa
Enlevez le demi-fourreau
EQ
Remove transport screws
MON
LOC
MUT
SCN
PAU
CD REC
RX
2
Quite los tornillos transportadores
EIVE
SCN
R
BND/
DIM
RPT
LOU
SHF
DSP
Enlevez les vis de transport
AMS
MOD
SW
1

Advertisement

Table of Contents
loading

Related Manuals for Jensen MP5720XM

Summary of Contents for Jensen MP5720XM

  • Page 1 Thank You! Prepare Radio Thank you for choosing a Jensen product. We hope you will find the instructions in this Preparar la Radio owner’s manual clear and easy to follow. If you take a few minutes to look through it, you’ll Préparer la Radio...

  • Page 2: Table Of Contents

    à suivre. Prenez quelques aprenderá cómo utilizar todas las funciones de su nuevo radio Jensen para su máximo minutes à le consulter, vous apprendrez à utiliser toutes les fonctions de votre nouvelle entretenimiento.
  • Page 3 MP5720XM Preparation (continued) Install Half-Sleeve Connect Wires Instalación de la Camisa Conecte los Cables Install Half-Sleeve Installation du Demi-manchon Raccordement des Fils Install adapter if necessary (optional). Jensen Connector Install half-sleeve into adapter or dashboard. Push tabs out to secure half-sleeve in the radio opening.

  • Page 4: Cableado

    MP5720XM Preparación (continuado) Préparation (continué) Instalación de la Camisa Installation du Demi-manchon Instale el adaptador, si es necesario (opcional). Installez l’adaptateur si nécessaire (facultatif). Instale la media camisa en el adaptador o en tablero de instrumentos. Installez le demi-fourreau dans l’adaptateur de la planche de bord.
  • Page 5 Lors du remplacement d’un fusible, assurez-cous que le fusible de remplacement est du type et de la puissance appropriés. L’utilisation d’un fusible non approprié pourrait endommager la radio. Le MP5720XM est doté d’un fusible de 15 A, situé sous le connecteur du câblage (15 A à fusion rapide, type ATO).

  • Page 6: Instalación

    MP5720XM Installation Instalación (continuado) Final Installation Instalación Final ISO-DIN Connect wiring adapter to existing wiring harness. Quite el anillo ornamental del frente del radio. Connect antenna lead. Monte en el nuevo radio los soportes de fábrica usando los tornillos del radio viejo.

  • Page 7: Operación Básica

    MP5720XM Basic Operation Operación Básica Power Potencia To turn the unit on, press any button except RELEASE (1) or EJECT (See “CD Player Para girar la unidad, presionar cualquier botón excepto RELEASE (1) o EJECT (véase la Operation” on page 15). To turn the unit off, press and hold the POWER (2) button.

  • Page 8: Opération De Base

    MP5720XM Basic Operation (continued) Operación Básica (continuado) Intensidad Loudness Presione y sostenga el botón de BND/LOU (19) más de 3 segundos para activar la intensidad. Press and hold the BND/LOU (19) button > 3 seconds to activate the Loudness. When the Cuando la intensidad está...

  • Page 9: Operación De La Radio

    MP5720XM Basic Operation (continued) Operación Básica (continuado) Entrada Auxiliar Auxiliary Input Presione MODE (15) por menos de 3 segundos para tener acceso al modo de entrada auxiliar. Press MODE (15) for < 3 seconds to access the Auxiliary Input mode. Plug an audio device...
  • Page 10 MP5720XM Tuner Operation (continued) Operación de la Radio (continuado) Selección de Emisora Tuning Manual Manual Tuning Pulse +>> (17) o <<- (18) por mas de 3 segundo para cambiar la frecuencia de la radio y Press the UP TUNING (+>>) or DOWN TUNING (<<-) button (17 and 18) for > 3 seconds until buscar el número de las emisoras en forma ascendente o descendente.
  • Page 11 MP5720XM Tuner Operation (continued) Operación de la Radio (continuado) Recall a Station Cómo llamar una Emisora Select a band (if needed). Seleccione una banda, (si fuera necesario). Press a preset button (8 – 13) to select the corresponding stored station.

  • Page 12: Operación De La Radio Xm

    MP5720XM ® ® Operation de la Radio XM Radio Operation ® ® Usted puede suscribir a la radio de XM en www.xmradio.com, o llamando (800) 967- Listeners can subscribe to XM Radio on the Web by visiting www.xmradio.com, or by 2346.
  • Page 13 MP5720XM ® ® Fonctionnement de la Radio XM (continué) Radio Operation (continued) Des Stations Préréglées Preset Stations ® ® Appuyez sur BND/LOU (19) pour changer entre trois bandes de la radio XM . Chaque bande Press BND/LOU (19) to change between three XM Radio bands.
  • Page 14 MP5720XM ® ® Operation de la Radio XM (continuado) Radio Operation (continued) Modo de la Categoría Tuner Modes Para seleccionar estaciones en una categoría específica, realice los pasos siguientes. Pressing the DISP button (16) will change the tuner mode to the following options in the order listed.

  • Page 15: Operación Del Reproductor De Cd

    MP5720XM CD Player Operation Operación del Reproductor de CD Insert and Eject CD Inserción y Expulsión del Disco Compacto Insert a CD label-side up. The disc automatically begins to play. To stop CD play and eject the Inserte el CD con la etiqueta del disco hacia arriba. El CD empieza a reproducirse. Pulse el CD, press the EJECT (25) button.

  • Page 16: Operación Del Equipo De Mp3

    MP5720XM CD Player Operation (continued) MP3 Player Operation Instructions for Insert/Eject, Play/Pause, Track Selection, Scan, Repeat, and Shuffle are the Repeat (RPT) same for CD and MP3 operation. Please see the CD Player Operation section for information about these topics.
  • Page 17 MP5720XM MP3 Player Operation (continued) Operación del Equipo de MP3 (continuado) Directory Up/Down El Directorio y la Carpeta Buscan Encima de/Abajo La prensa preestableció 5 (12) o preestableció 6 (13) para moverse con el MP3 directorios/ Press preset 5 (12) or preset 6 (13) to move through the MP3 directories/folders. If the disc archivos.

  • Page 18: Controlo Remoto

    MP5720XM Opération MP3 (continué) Remote Control The remote control will allow you to control the basic functions of the MP5720XM. L'annuaire et la Chemise Recherchent Haut/Bas The remote control sensor is at the top left of the BND/LOU (19) button.
  • Page 19 MP5720XM Specifications Troubleshooting Problem Cause Corrective Action Does not operate No power to yellow wire; no Check connection with test light; (display does not light) power to red wire check vehicle fuse with test light Inline fuse blown Replace fuse...

  • Page 20: Corrección De Problemas

    MP5720XM Corrección de Problemas Especificationes Problema Causa Correccion El equipo no functiona No hay corrriente en el cable Revise la conexión con la luz de (el visualizador no se amarilo. No hay corriente en prueba. Revise el fusible del veh’culo enciende) el cable rojo.

  • Page 21: Dépannage

    MP5720XM Dépannage Caractéristiques Probléme Cause Mesure à Prendre L’appareil ne fonctionne Aucune alimentation au fil Vérifiez la connexionet les fusibles pas (l’affichage ne jaune Aucune alimentation au moyen de l’ampoule d’essai s’allume pas) au fil rouge Fusible grillé Remplacez le fusible...

  • Page 22: Garantía

    MP5720XM 12-Month Limited Warranty Garantia Limitade de 12 Meses (continuado) AUDIOVOX CORPORATION (the Company) warrants to the original retail purchaser of this product that Esta Garantía reemplaza a toda otra garantía expresa o implícita. TODA GARANTIA IMPLICITA, INCLUYENDO AQUELLAS GARANTIAS IMPLICITAS DE BUENA CALIDAD Y COMERCIABILIDAD, ESTARA should this product or any part thereof, under normal use and conditions, be proven defective in material or LIMITADA A LA DURACION DE ESTA GARANTIA ESCRITA.
