Instalación Del Lavavajillas - GE Monogram ZDT975SSJSS Installation Instructions Manual

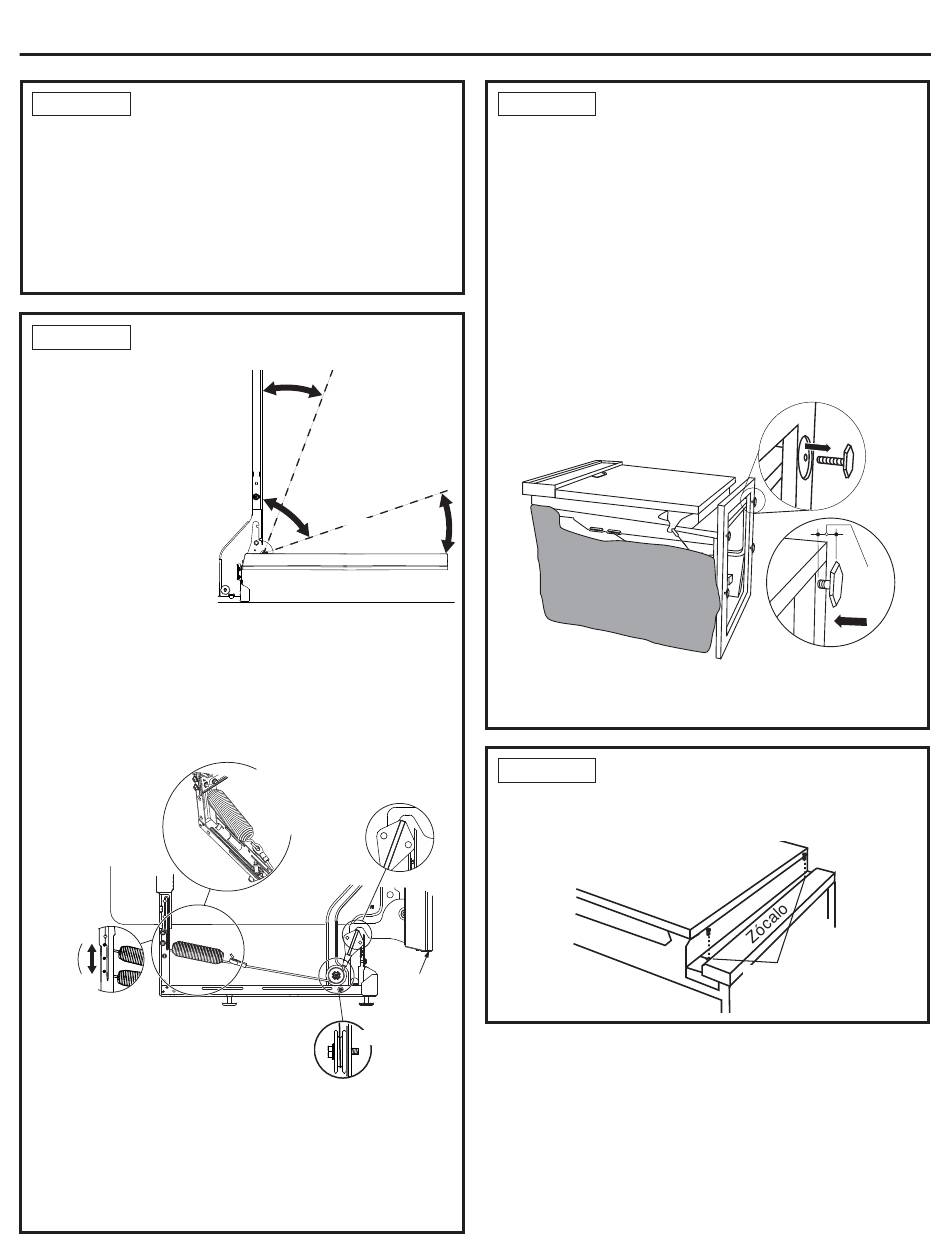

PASO 1 PREPARACIÓN
Ubique los ítems en el paquete de instalación:
• Tornillos
• Tapa de la caja de empalmes
• Manguera de desagüe y clavija
• Soportes de montaje
• Pieza de los bordes (en algunos modelos
• Gancho de la manguera de desagüe
• Manual del propietario
• Textos, muestras y/o cupones
CONTROL DEL EQUILIBRIO
PASO 2
DE LA PUERTA
NOTA: Si instalará un
Panel Personalizado de
la Puerta (disponible en
algunos modelos), siga
las instrucciones que se
encuentran en el kit del
Panel Personalizado de
la Puerta WD35X20417.
• Con el lavavajillas en
la base de madera,
controle el equilibrio
de la puerta abriendo y
cerrando la misma.
• La puerta está correctamente equilibrada si, una vez
abierta, se cierra sola dentro de los 20º desde el ángulo
vertical, permanece en su posición desde un ángulo de
entre 20º y 70º y se abre totalmente a más de 70º.
• De ser necesario incremente o reduzca la tensión, como
se muestra. Algunos modelos cuentan con 2 resortes
sobre un lado y 1 resorte del otro lado. Trabe la puerta y
ajuste los resortes hasta lograr el equilibrio correcto.
Side View
Vista lateral
Incrementar
la tensión
Reducir
la tensión
NOTE: The number of
NOTA: La cantidad de
springs, on each side,
resorte, a cada lado,
will vary by model.
varía según el modelo.
Asegúrese de que
el cable de la polea
esté dentro de los
Figura H
hombros de la polea.
Consejo: Asegúrese de que la puerta se abra y se
. Controle la apertura y cierre de
cierre de forma pareja
la puerta. Si la puerta no se abre fácilmente o se cierra
demasiado rápido, controle el recorrido del cable del
resorte. El cable está sostenido por los "hombros" de la
polea. Asegúrese de que el cable no se haya resbalado
de los hombros de la polea y que esté colocado como se
muestra.
Instalación del Lavavajillas
La
puerta
se cierra
dentro
de los
La puerta
20º
permanece en
la posición de
entre 20º y 70º
La puerta queda
completamente
abierta a más de 70º
Vista lateral
Resorte
Spring
enganchado al
hooked Vista interior
agujero que se
to hole
encuentra dentro
inside rail
del riel de la base
Custom
Panel de
la puerta a
medida
Make sure pully Front View
Vista frontal
cables are within
pulley shoulders
PASO 3
IMPORTANTE – ¡No patee la base de madera!
Se producirán daños.
• Mueva el lavavajillas cerca de la ubicación de la
instalación y haga que se apoye sobre su parte
trasera. NOTA: No coloque el lavavajillas en su lado.
• Retire las 4 patas niveladoras sobre la parte inferior de
la base de madera con una llave de tomacorriente de
15/16".
• Descarte la base y las 2 patas niveladoras.
• Vuelva a atornillar las 2 patas niveladoras en la
estructura del lavavajillas, a aproximadamente 1/2"
desde la estructura, como se muestra.
Figura I
NOTA: El lavavajillas cuenta con ruedas niveladoras
ajustables traseras, y no requerirá las 2 patas
niveladoras traseras.
PASO 4
• Retire los 2 tornillos del zócalo y el zócalo. Deje a un
costado para uso en el Paso 23.
Figura J
door
panel
7
RETIRE LA BASE DE
MADERA, INSTALE LAS
PATAS NIVELADORAS
RETIRE EL ZÓCALO
Remove 2
Retire los 2
Tornillos del Zócalo
Toekick Screws
Approx.
1/2"
