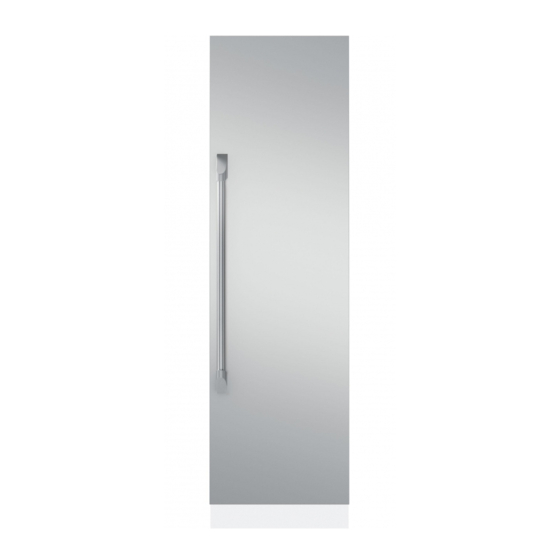

- Page 1 Installation Instructions 18” and 24”Built-In Column Freezers 24” and 30” Built-In Column Refrigerators...
- Page 2 Keep fingers out of the “pinch point” areas; clearances between the doors and between the doors and cabinet are necessarily small. Be careful closing doors when children are in the area. For Monogram local service in your area, call 1.800.444.1845 or visit monogram.com. For Monogram service in Canada, call 1.800.561.3344 For Monogram Parts and Accessories, call 1.800.444.1845 or visit monogram.com.
-
Page 3: Table Of Contents
Contents Safety Instructions for Single Integrated Installation Design Guide The Installation Space Dimensions and Clearances Tools, Hardware, Materials Accessories/Kits Grounding the Unit Flooring Instructions for Dual Integrated Installation Step 1. Remove Packaging The Installation Space Step 2. Install Water Line Tools, Hardware, Materials Step 3. -
Page 4: Design Guide
Design Guide DIMENSIONS AND CLEARANCES Dimensions in parentheses are in centimeters. Overall Dimensions TOP VIEWS DOOR OPEN 90 DOOR OPEN 115 FRONT VIEW SIDE VIEW Dimensions 18” Models 24” Models 30” Models Overall Width - Front 17-1/2” 23-1/2” 29-1/2” (44.5 cm) (59.7 cm) (74.9 cm) Overall Width - Rear... -
Page 5: Accessories/Kits
Design Guide door reversal instructions and two options for door panel installation. Instructions for Dual Integrated Installation New construction installation with 25” deep openings Instructions for Dual Retro Installation Existing construction installation (existing cutouts) with 24” deep openings that are 41-1/2” or 47-1/2” wide Instructions for Single Integrated Installation New construction installation with 25”... -
Page 6: Instructions For Dual Integrated Installation
Instructions for Dual Integrated Installation New construction installation with 25” deep openings 31-49133-1... - Page 7 Design Guide - Dual Integrated Installation DUAL INTEGRATED INSTALLATION SPACE Dimensions in parentheses are in centimeters. 18” Integrated Freezer 24” Integrated Freezer 24” Integrated Refrigerator 24” Integrated Refrigerator 25" 25" 41 1/2" (63.5) 47 1/2" (63.5) (120.7) (105.4) 3 1/2" 3 1/2"...
-
Page 8: Grounding The Unit
Installation Instructions - Dual Integrated Installation REFRIGERATOR/FREEZER LOCATION GROUNDING THE UNIT Do not install the refrigerator/freezer where the tem- WARNING perature will go below 55°F (13°C). It will not run Electrical Shock often enough to maintain proper temperatures. Hazard. Failure to follow these instructions can Do not install the refrigerator/freezer where result in death, fire, or electrical shock. -
Page 9: Step 1 Remove Packaging
Installation Instructions - Dual Integrated Installation STEP 1 REMOVE PACKAGING STEP 2 INSTALL WATER LINE Connect to potable water supply WARNING WARNING Tip Over Hazard. This only. appliance is top heavy. Use extreme caution with moving to prevent tipping over which could result in A cold water supply is required for automatic death or serious injury. -
Page 10: Step 3 Preparing Unit For Installation
Installation Instructions - Dual Integrated Installation STEP 3 PREPARING UNIT FOR INSTALLATION Place the right hand unit in front of the installation Install adhesive heater on the outside of the unit to opening in a way that the unit is in front of the intended the left side of the case. -
Page 11: Step 4 Install Anti-Tip Bracket
Installation Instructions - Dual Integrated Installation STEP 4 INSTALL ANTI-TIP BRACKET STEP 3 PREPARING UNIT FOR INSTALLATION (Cont.) WARNING Tip Over Hazard. WARNING Electrical Shock These appliances are top heavy, especially with Hazard. any doors open, and must be secured to prevent To avoid the risk of electric shock, make tipping forward which could result in death or seri- sure the power cord is not plugged into the wall... -
Page 12: Step 5 Joining Dual Installed Units
Installation Instructions - Dual Integrated Installation STEP 4 INSTALLING ANTI-TIP STEP 5 JOINING DUAL INSTALLED BRACKET (Cont.) UNITS Mount the anti-tip bracket centered about the marks Place the left hand unit in front of the opening. and flush to the floor as shown. Mark 3 holes for wall Install top unification bracket between the 2 units by mounting or 4 holes for floor mounting. -
Page 13: Step 6 Connecting Water Supply
Installation Instructions - Dual Integrated Installation STEP 6 CONNECTING WATER SUPPLY Copper Tubing: Connect to potable water supply WARNING only. Slip a 1/4” nut and ferrule (provided) over both ends of the copper tubing. Insert the tube into the union fitting on the unit and tighten the nut to the union. -
Page 14: Step 7 Inserting/Securing Into Cabinet Surround
Installation Instructions - Dual Integrated Installation STEP 7 INSERTING/SECURING INTO CABINET SURROUND Plug both units into the outlet in the wall. As you walk the unit back, pull the anti-tip strap tight. Secure the strap in the front of the unit. This process should be completed for each unit. -
Page 15: Step 8 Level Unit
Installation Instructions - Dual Integrated Installation STEP 8 LEVEL UNIT STEP 9 FINAL EXTERNAL UNIT PREPARATION All models have 4-point leveling. The front is supported by leveling legs; the rear is supported by adjustable FOR FLUSH INSTALLATION: Make sure front wheels. -
Page 16: Step 10 Internal Unit Preparation
Installation Instructions - Dual Integrated Installation STEP 9 FINAL EXTERNAL UNIT STEP 11 START ICEMAKER PREPARATION (Cont.) (freezer models) Install front mullion and access cover trims between the 2 units. Open the doors and push the flexible CAUTION Avoid contact with the moving parts “dart”... -
Page 17: Step 12 Install Autofill Pitcher Assembly
Installation Instructions - Dual Integrated Installation STEP 12 INSTALL AUTOFILL PITCHER ASSEMBLY (Some Refrigerator Models) Locate the AutoFill pitcher cover on the left side of the Conceal wires and tubing inside the wall compartment refrigerator’s interior. Remove T20 Torx screw holding and place the AutoFill wall assembly onto the forward the cover in place towards the rear of the cover. -
Page 18: Instructions For Dual Retro-Fit Installation
Instructions for Dual Retro-Fit Installation Existing construction installation with 24” deep openings that are 41-1/2” or 47-1/2” wide 31-49133-1... - Page 19 Design Guide - Dual Retro-Fit Installation DUAL RETRO-FIT INSTALLATION SPACE Dimensions in parentheses are in centimeters. 24" 47 1/2" (61.0) (120.7) 20" (50.8) 6" (15.2) 5" (12.7) *83 1/2" min *84 1/2" max 75" (212.1-214.6) (190.5 ) *Trim will overlap From floor additional 7/16 "...
-
Page 20: Grounding The Unit
Installation Instructions - Dual Retro-Fit Installation REFRIGERATOR/FREEZER LOCATION GROUNDING THE UNIT Do not install the refrigerator/freezer where the tem- WARNING perature will go below 55°F (13°C). It will not run Electrical Shock often enough to maintain proper temperatures. Hazard. Failure to follow these instructions can Do not install the refrigerator/freezer where result in death, fire, or electrical shock. -
Page 21: Step 1 Remove Packaging
Installation Instructions - Dual Retro-Fit Installation STEP 2 INSTALL WATER LINE STEP 1 REMOVE PACKAGING Connect to potable water supply WARNING WARNING Tip Over Hazard. only. This appliance is top heavy. Use extreme caution with A cold water supply is required for automatic icemaker moving to prevent tipping over which could result in and AutoFill pitcher operation. -
Page 22: Step 3. Preparing Unit For Installation
Installation Instructions - Dual Retro-Fit Installation STEP 2 INSTALL WATER LINE STEP 3 PREPARING UNIT FOR (Cont.) INSTALLATION (Cont.) Install adhesive heater on the outside of the unit to NOTE: The only GE Appliances approved plastic tubing the left side of the case. Install heater 2” below the top is supplied in the SmartConnect Refrigerator Tubing ™... -
Page 23: Step 4 Install Anti-Tip Bracket
Installation Instructions - Dual Retro-Fit Installation STEP 4 INSTALL ANTI-TIP BRACKET STEP 3 PREPARING UNIT FOR INSTALLATION (Cont.) WARNING Tip Over Hazard. WARNING Electrical Shock These appliances are top heavy, especially with any doors open, and must be secured to prevent Hazard. -
Page 24: Step 5 Joining Dual Installed Units
Installation Instructions - Dual Retro-Fit Installation STEP 4 INSTALL ANTI-TIP BRACKET STEP 5 JOINING DUAL INSTALLED (Cont.) UNITS STEEL MOUNTING: Predrill with a 1/2” drill bit, insert Place the left hand unit in front of the opening. toggle, then install bolts with a 7/16” driver. Install top unification bracket between the 2 units by The bracket must be screwed to either the FLOOR or sliding in place over the two shoulder bolts. - Page 25 Installation Instructions - Dual Retro-Fit Installation STEP 5 JOINING DUAL INSTALLED UNITS (Cont.) CHANGE POWER CORD CASE TRIM INSTALLATION Longer power cords are required for retro fit installation. Remove the stabilization brackets from the hinge side Power cords are included in 42” ZTKC42 and 48” of each column refrigerator by removing 4 Phillips head ZTKC48.
-
Page 26: Step 6 Connecting Water Supply
Installation Instructions - Dual Retro-Fit Installation STEP 5 JOINING DUAL INSTALLED STEP 6 CONNECTING WATER UNITS (Cont.) SUPPLY CASE TRIM INSTALLATION Connect to potable water supply WARNING only. Fit the top trim and side trim rails together by sliding the exposed edges of the corner trim into the right and left trim kit side rails. -
Page 27: Step 7 Inserting/Securing Into Cabinet Surround
Installation Instructions - Dual Retro-Fit Installation STEP 7 INSERTING/SECURING INTO CABINET SURROUND Plug both units to the outlet in the wall. WARNING Tip Over Hazard. WARNING Electrical Shock Hazard. These appliances are top heavy, especially with any doors open, and must be secured to prevent tipping To reduce the risk of electrical shock, be careful forward which could result in death or serious injury. -
Page 28: Step 8 Level Unit
Installation Instructions - Dual Retro-Fit Installation STEP 8 LEVEL UNIT STEP 9 FINAL EXTERNAL UNIT PREPARATION (Cont.) All models have 4-point leveling. The front is supported by leveling legs; the rear is supported by adjustable Secure the trims to the surrounding cabinets to wheels. -
Page 29: Step 10 Internal Unit Preparation
Installation Instructions - Dual Retro-Fit Installation STEP 9 FINAL EXTERNAL UNIT STEP 11 START ICEMAKER PREPARATION (Cont.) (freezer models) Install front mullion and access cover trims between the 2 units. Open the doors and push the flexible CAUTION Avoid contact with the moving parts “dart”... -
Page 30: Step 12 Install Autofill Pitcher Assembly
Installation Instructions - Dual Retro-Fit Installation STEP 12 INSTALL AUTOFILL PITCHER ASSEMBLY (Some Refrigerator Models) Locate the AutoFill pitcher cover on the left side of the Conceal wires and tubing inside the wall compartment refrigerator’s interior. Remove T20 Torx screw holding and place the AutoFill assembly onto the forward end the cover in place towards the rear of the cover. -
Page 31: Instructions For Single Integrated Installation
Instructions for Single Integrated Installation New construction installation with 25” deep openings 31-49133-1... - Page 32 Design Guide - Single Integrated Installation SINGLE INTEGRATED INSTALLATION SPACE Dimensions in parentheses are in centimeters. 18” Integrated Freezer 30” Integrated Refrigerator 25" 25" 17 3/4" (63.5) 29 3/4" (63.5) (45.1) (75.6) 3 1/2" 3 1/2" (8.9) (8.9) Finished Finished Return Return 84"...
-
Page 33: Grounding The Unit
Installation Instructions - Single Integrated Installation REFRIGERATOR/FREEZER LOCATION GROUNDING THE UNIT Do not install the refrigerator/freezer where the tem- WARNING perature will go below 55°F (13°C). It will not run Electrical Shock often enough to maintain proper temperatures. Hazard. Failure to follow these instructions can Do not install the refrigerator/freezer where result in death, fire, or electrical shock. -
Page 34: Step 1 Remove Packaging
Installation Instructions - Single Integrated Installation STEP 1 REMOVE PACKAGING STEP 2 INSTALL WATER LINE Connect to potable water supply WARNING WARNING only. Tip Over Hazard. These appliances are top heavy, especially with any A cold water supply is required for automatic doors open, and must be secured to prevent tipping icemaker and AutoFill pitcher operation. -
Page 35: Step 3. Preparing Unit For Installation
Installation Instructions - Single Integrated Installation STEP 3 PREPARING UNIT FOR STEP 4 INSTALL ANTI-TIP BRACKET Mount the anti-tip bracket centered about the mark INSTALLATION and flush to the floor as shown. Mark 3 holes for wall Place the unit in front of the installation opening in a mounting or 4 holes for floor mounting. -
Page 36: Step 5. Connecting Water Supply
Installation Instructions - Single Integrated Installation STEP 5 CONNECT WATER SUPPLY STEP 6 INSERTING/SECURING INTO CABINET SURROUND Connect to potable water supply WARNING Plug unit into the outlet in the wall. only. WARNING Electrical Shock Hazard. To reduce the risk of electrical shock, be careful during the remaining installation steps not to touch wiring or electrical components inside the compressor compartment while the appliance is... -
Page 37: Step 7 Level Unit
Installation Instructions - Single Integrated Installation STEP 6 INSERTING/SECURING INTO STEP 7 LEVEL UNIT CABINET SURROUND (Cont.) All models have 4-point leveling. The front is supported by leveling legs; the rear is supported by adjustable As you walk the unit back, pull the anti-tip strap tight. Secure the strap in the front of the unit. -
Page 38: Step 8 Final External Unit Preparation
Installation Instructions - Single Integrated Installation STEP 8 FINAL EXTERNAL UNIT STEP 10 START ICEMAKER PREPARATION (freezer models) FOR FLUSH INSTALLATION: Make sure front surface of the door is 7/8” behind front face of CAUTION Avoid contact with the moving surrounding cabinets BEFORE securing brackets to parts of the ejector mechanism, or with the heating the surrounding cabinetry. -
Page 39: Step 11 Install Autofill Pitcher Assembly
Installation Instructions - Single Integrated Installation STEP 11 INSTALL AUTOFILL PITCHER ASSEMBLY (Some Refrigerator Models) Locate the AutoFill pitcher cover on the left side of Conceal wires and tubing inside the wall compartment the refrigerator’s interior. Remove the one T20 Torx and place the AutoFill assembly onto the forward end screw holding the cover in place towards the rear of of the mount until flush with the interior wall of the... -
Page 40: Reversing The Door Swing
Reversing the Door Swing This step can be done for all installation types. 31-49133-1... -
Page 41: Step 1 Remove Door
Installation Instructions - Reversing the Door Swing STEP 1 REMOVE DOOR (Cont.) WARNING Follow all steps when reversing the Remove the 2 T30 Torx screws securing the top door swing. Failure to follow these instructions, leaving hinge to the case. off parts, or overtightening screws, can lead to the door Place the door on a protected work surface (to falling off and result in injury and property damage. -
Page 42: Step 3 Move Control Assembly
Installation Instructions - Reversing the Door Swing STEP 3 MOVE CONTROL ASSEMBLY STEP 4 MOVE LIGHT SWITCH HOUSING Remove the Phillips head screw from the middle of the housing on the hinge side. Remove front access cover from unit by removing 2 Screw T20 Torx screws (if not already removed) Plastic Pins... -
Page 43: Step 5 Reinstall Hinge Brackets
Installation Instructions - Reversing the Door Swing STEP 4 MOVE LIGHT SWITCH STEP 6 REMOVE HINGES FROM HOUSING (Cont.) DOOR Align housing key holes over grommets and then slide back until engaged. Ensure wires do not get WARNING Door Hinge Pinch pinched. -
Page 44: Step 7 Panel Brackets And Hinges
Installation Instructions - Reversing the Door Swing STEP 7 PANEL BRACKETS AND STEP 8 REINSTALL THE DOOR HINGES Remove panel brackets on each end of the door by WARNING Follow all steps when reversing removing the T30 Torx screws. the door swing. Failure to follow these instructions, leaving off parts, or overtightening screws, can lead to the door falling off and result in injury and property damage. -
Page 45: Stainless Steel Door Panel Installation
Stainless Steel Door Panel Installation This step can be done for all installation types. 31-49133-1... -
Page 46: Step 1. Reversing Stainless Panel Door Swing
Installation Instructions - Stainless Door Panel STEP 1 REVERSE STAINLESS Stainless Steel Door Panel Kits are available with either Euro handles or Pro handles. PANEL DOOR SWING (if necessary) Unit Euro Handle Kits Pro Handle Kits (Cont.) ZKCSC184 ZKCSP184 Remove the 6 T20 Trox screws holding the bottom ZKCSC249 ZKCSP249 mounting bracket in place. -
Page 47: Step 2 Install Stainless Panel
Installation Instructions - Stainless Door Panel STEP 1 REVERSE STAINLESS STEP 1 REVERSE STAINLESS PANEL DOOR SWING (if necessary) PANEL DOOR SWING (if necessary) (Cont.) (Cont.) Move the bottom panel band toward the bottom Bottom Panel Top Mounting panel band Band of the door to the empty Bracket... -
Page 48: Step 3 Adjust Stainless Panel
Installation Instructions - Stainless Door Panel STEP 3 ADJUST STAINLESS PANEL Door adjustments will be Inspect the alignment at the top of the panel. made with 12 set screws Adjustments can be made by turning the vertical provided. Each corner adjustment screws, equally, on the top of the panel Screws of the door will use 3... -
Page 49: Step 4 Install Hinge Covers
Installation Instructions - Stainless Door Panel STEP 4 INSTALL HINGE COVERS STEP 5 INSTALL DOOR TRIMS Replace the top and bottom hinge covers using There are 2 door trims to install. One for the handle 4-T30 screws per cover. side and one for the hinge side. The long trim is for the handle side and the shorter trim is for the hinge side. - Page 50 Installation Instructions - Stainless Door Panel STEP 5 INSTALL DOOR TRIMS (Cont.) Without touching the exposed tape to the side of the door, align the top of the trim with the top of the door panel. (tape backer should be sticking out when aligning the trim).
-
Page 51: Custom Overlay Door Panel Installation
Custom Overlay Door Panel Installation This step can be done for all installation types. 31-49133-1... -
Page 52: Custom Handle Design Guide
Design Guide - Custom Overlay Door Panel CUSTOM HANDLE DESIGN GUIDE Custom handles must be used for flush installation. For Minimum distance from panel side edge to handle center custom handle installation, counter-bore holes in rear of should be 1-1/2” (3.81 cm) as shown. decorative panels must ensure 1/2”... -
Page 53: Step 1 Overlay Panel Prep
Installation Instructions - Custom Overlay Door Panel STEP 1 OVERLAY PANEL PREP Verify overall panel dimensions match supplied Install top and bottom mounting brackets provided with recommendations based on model and inspect for any No. 6 Phillips Head Screws (12). Make sure cutout initial damage. -
Page 54: Step 2 Install Overlay Panel
Installation Instructions - Custom Overlay Door Panel STEP 2 INSTALL OVERLAY PANEL STEP 3 ADJUST OVERLAY PANEL (Cont.) Remove bottom hinge cover and retain the 4 T30 Torx screws for later installation. Follow the next steps for set screw installation. For flush mounting, inspect the gap between the panel and cabinetry at the handle side. -
Page 55: Step 4 Install Hinge Covers
Installation Instructions - Custom Overlay Door Panel STEP 3 ADJUST OVERLAY PANEL STEP 5 INSTALL DOOR TRIMS (Cont.) There are 2 door trims to install. One for the handle side and one for the hinge side. The long trim is for the After the panel has been adjusted to the desired handle side and the shorter trim is for the hinge side. - Page 56 Installation Instructions - Custom Overlay Door Panel STEP 5 INSTALL DOOR TRIMS (cont.) Without touching the exposed tape to the side of the door, align the top of the trim with the top of the door panel. (tape backer should be sticking out when aligning the trim).
- Page 57 Notes 31-49133-1...
- Page 58 For Monogram local service in your area, call ® 1.800.444.1875. NOTE: Product improvement is a continuing endeavor at Monogram. Therefore, materials, appearance and specifications are subject to change without notice. 31-49133-1 10-17 GEA Printed in the United States...
- Page 59 Instructions d’installation Congélateurs colonnaires encastrés de 18 et 24 po Réfrigérateurs colonnaires encastrés de 24 et 30 po...
- Page 60 Gardez vos doigts éloignés des points de pincement. Les espaces entre les portes et ceux entre les portes et l’armoire sont particulièrement restreints. Soyez prudent lorsque vous fermez les portes en présence d’enfants. Pour joindre le service Monogram de votre région, composez le 1.800.444.1845 ou visitez monogram.com. Pour le service Monogram au Canada, composez le 1.800.561.3344.
- Page 61 Contenu Sécurité Instructions pour une installation intégrée simple Guide de conception Espace d’installation Dimdimensions et dégagements Outils, quincaillerie, matériaux Accessoires/Trousses Mise à la terre de l’appareil Plancher Instructions pour une installation intégrée double 6 Étape 1. Retrait de l’emballag Espace d’installation Étape 2.
-
Page 62: Guide De Conception
Guide de conception DIMDIMENSIONS ET DÉGAGEMENTS Les dimensions entre parenthèses sont en centimètres. Dimensions hors tout TOP VIEWS VUE DE DESSUS Minimum Minimum à un mur à un mur 16,5 po (41,9) pour les modèles 30 po DOOR OPEN 90 DOOR OPEN 115 PORTE OUVERTE À... -
Page 63: Accessoires/Trousses
Guide de conception L’installation des réfrigérateurs et des congélateurs colonnaires Monogram peut se réaliser selon plusieurs d’inversion de porte et deux options seront présentées pour l’installation de panneau de porte. Instructions pour une installation intégrée double Installation dans une nouvelle construction avec des ouvertures de 25 po (63,5 cm) de profondeur Instructions pour une installation de conversion double Installation dans une construction existante (ouvertures existantes) avec ouvertures d’une profondeur de 24 po et... -
Page 64: Instructions Pour Une Installation Intégrée Double
Instructions pour une installation intégrée double Installation dans une nouvelle construction avec des ouvertures de 25 po (63,5 cm) de profondeur 31-49133-1... - Page 65 Guide de conception – Instructions pour une installation intégrée double DIMENSIONS D’UNE INSTALLATION INTÉGRÉE DOUBLE Les dimensions entre parenthèses sont en centimètres. Congélateur intégré 18 po Congélateur intégré 24 po Réfrigérateur intégré 24 po Réfrigérateur intégré 24 po 25" 25" 41 1/2"...
-
Page 66: Mise À La Terre De L'appareil
Instructions d’installation – Instructions pour une installation intégrée double EMPLACEMENT DU RÉFRIGÉRATEUR/ MISE À LA TERRE DE L’APPAREIL CONGÉLATEUR AVERTISSEMENT N’installez pas le réfrigérateur/congélateur à un endroit où Risque d’électrocution la température est susceptible de descendre en dessous de Le non-respect de ces instructions peut occasionner un 55 °F (13 °C). -
Page 67: Étape 1. Retrait De L'emballag
Instructions d’installation – Instructions pour une installation intégrée double ÉTAPE 2 INSTALLEZ LA CONDUITE ÉTAPE 1 RETRAIT DE L’EMBALLAGE D’EAU AVERTISSEMENT Risque de AVERTISSEMENT Raccordez l’appareil à une basculement. Cet électroménager est lourd du haut. alimentation d’eau potable seulement. Usez d’extrême prudence en le déplaçant afin de prévenir un basculement susceptible d’occasionner des blessures Une alimentation d’eau froide est requise pour faire graves ou la mort. -
Page 68: Étape 3 Préparation De L'appareil Pour L'installation
Instructions d’installation – Instructions pour une installation intégrée double ÉTAPE 3 PRÉPARATION DE L’APPAREIL POUR L’INSTALLATION Placez l’appareil de droite devant l’ouverture à l’endroit où Installez l’élément chauffant adhésif sur l’extérieur de vous prévoyez l’installer. l’appareil du côté gauche de la carrosserie. Installez l’élément chauffant à... -
Page 69: Étape 4 Installation De La Ferrure Antibasculement
Instructions d’installation – Instructions pour une installation intégrée double ÉTAPE 4 INSTALLATION DE LA ÉTAPE 3 PRÉPARATION DE L’APPAREIL POUR L’INSTALLATION FERRURE ANTIBASCULEMENT (suite) AVERTISSEMENT Risque de AVERTISSEMENT Risque basculement. Ces électroménagers sont lourds du d’électrocution. Pour prévenir le risque haut, notamment lorsqu’une porte est ouverte, de sorte d’électrocution, assurez-vous que le cordon électrique qu’ils doivent être fixés pour prévenir un basculement... -
Page 70: Étape 5 Accouplement Des Appareils Installés
Instructions d’installation – Instructions pour une installation intégrée double ÉTAPE4 INSTALLATION DE LA ÉTAPE 5 ACCOUPLEMENT DES FERRURE ANTIBASCULEMENT (suite) APPAREILS INSTALLÉS Posez la ferrure antibasculement en la centrant par rapport Placez l’appareil gauche devant l’ouverture. aux marques et à égalité du plancher, comme illustré. Marquez 3 trous pour le montage sur mur et 4 trous pour le en le glissant en place au-dessus des deux boulons à... -
Page 71: Étape 6 Raccordement De L'alimentation D'eau
Instructions d’installation – Instructions pour une installation intégrée double ÉTAPE 6 RACCORDEMENT DE L’ALIMENTATION D’EAU Tuyau de cuivre : AVERTISSEMENT Enfiler un écrou 1/4 po et une bague d’extrémité (fournis) Raccordez l’appareil à une aux deux bouts du tuyau de cuivre. Insérez le tuyau dans le alimentation d’eau potable seulement. -
Page 72: Étape 7 Placement Et Fixation Dans L'encadrement
Instructions d’installation – Instructions pour une installation intégrée double ÉTAPE 7 PLACEMENT ET FIXATION DANS L’ENCADREMENT Branchez les deux appareils dans la prise murale. À mesure que vous poussez l’appareil, tirez fermement sur la bande antibasculement. Fixez la bande sur le devant de l’appareil. -
Page 73: Étape 8 Mise À Niveau De L'appareil
Instructions d’installation – Instructions pour une installation intégrée double ÉTAPE 8 MISE À NIVEAU DE ÉTAPE 9 PRÉPARATION FINALE DE L’APPAREIL L’EXTÉRIEUR DE L’APPAREIL POUR UNE INSTALLATION AFFLEURANTE : Assurez- Tous les modèles sont dotés de 4 points de nivellement. Le vous que la face avant de la porte se situe à... -
Page 74: Étape 11. Démarrage De La Machine À Glaçons
Instructions d’installation – Instructions pour une installation intégrée double ÉTAPE 11 DÉMARRAGE DE LA MACHINE ÉTAPE 9 PRÉPARATION FINALE DE À GLAÇONS (modèles de congélateur) L’EXTÉRIEUR DE L’APPAREIL (suite) Installez le meneau frontal et les garnitures de couvercle d’accès entre les 2 appareils. Ouvrez les portes et poussez ATTENTION Évitez tout contact avec les pièces la partie flexible en forme de «... -
Page 75: Étape 12. Installation Du Distributeur Et Du Pichet
Instructions d’installation – Instructions pour une installation intégrée double ÉTAPE 12 INSTALLATION DU DISTRIBUTEUR ET DU PICHET À REMPLISSAGE AUTOMATIQUE (certains modèles de réfrigérateur) Repérez le couvercle d’accès pour distributeur à remplissage Dissimulez les fils et la tuyauterie à l’intérieur du automatique sur le côté... -
Page 76: Instructions Pour Une Installation De Conversion Double
Instructions pour une installation de conversion double Installation dans une construction existante avec ouvertures d’une profondeur de 24 po et d’une largeur de 41-1/2 po ou 47-1/2 po. 31-49133-1... - Page 77 Guide de conception – Instructions pour une installation de conversion double DÉGAGEMENTS POUR UNE INSTALLATION DE CONVERSION DOUBLE Les dimensions entre parenthèses sont en centimètres. 24" 47 1/2" (61.0) (120.7) 20" (50.8) 6" (15.2) 5" (12.7) *83 1/2" min *84 1/2" max 75"...
-
Page 78: Mise À La Terre De L'appareil
Guide de conception – Instructions pour une installation de conversion double EMPLACEMENT DU RÉFRIGÉRATEUR/ MISE À LA TERRE DE L’APPAREIL CONGÉLATEUR AVERTISSEMENT N’installez pas le réfrigérateur/congélateur à un endroit où Risque d’électrocution la température est susceptible de descendre en dessous de Le non-respect de ces instructions peut occasionner un 55 °F (13 °C). -
Page 79: Étape 1. Retrait De L'emballag
Guide de conception – Instructions pour une installation de conversion double ÉTAPE 2 INSTALLEZ LA CONDUITE ÉTAPE 1 RETRAIT DE L’EMBALLAGE D’EAU AVERTISSEMENT Risque de AVERTISSEMENT Raccordez l’appareil à une basculement. Cet électroménager est lourd du haut. alimentation d’eau potable seulement. Usez d’extrême prudence en le déplaçant afin de prévenir un basculement susceptible d’occasionner des blessures Une alimentation d’eau froide est requise pour faire... -
Page 80: Étape 3 Préparation De L'appareil Pour L'installation
Guide de conception – Instructions pour une installation de conversion double ÉTAPE 2 INSTALLEZ LA CONDUITE ÉTAPE 3 PRÉPARATION DE L’APPAREIL D’EAU POUR L’INSTALLATION (Suite) REMARQUE : Les seuls tuyaux en plastique approuvés par Installez l’élément chauffant adhésif sur l’extérieur de GE Appliances sont ceux inclus dans les trousses de tuyaux l’appareil du côté... -
Page 81: Étape 4 Installation De La Ferrure Antibasculement
Guide de conception – Instructions pour une installation de conversion double ÉTAPE 4 INSTALLATION DE LA ÉTAPE 3 PRÉPARATION DE L’APPAREIL POUR L’INSTALLATION FERRURE ANTIBASCULEMENT (suite) AVERTISSEMENT Risque de AVERTISSEMENT Risque basculement. Ces électroménagers sont lourds du d’électrocution. Pour prévenir le risque haut, notamment lorsqu’une porte est ouverte, de sorte d’électrocution, assurez-vous que le cordon électrique qu’ils doivent être fixés pour prévenir un basculement... -
Page 82: Étape 5 Accouplement Des Appareils Installés
Guide de conception – Instructions pour une installation de conversion double ÉTAPE4 INSTALLATION DE LA ÉTAPE 5 ACCOUPLEMENT DES FERRURE ANTIBASCULEMENT (suite) APPAREILS INSTALLÉS Placez l’appareil gauche devant l’ouverture. MONTAGE SUR ACIER : Percez un trou de guidage avec un foret 1/2 po, puis posez les boulons à l’aide une en le glissant en place au-dessus des deux boulons à... - Page 83 Guide de conception – Instructions pour une installation de conversion double ÉTAPE 5 ACCOUPLEMENT DES APPAREILS INSTALLÉS (suite) REMPLACEMENT DU CORDON D’ALIMENTATION INSTALLATION DE LA GARNITURE DE CARROSSERIE Des cordons d’alimentation plus longs sont nécessaires pour une installation de conversion. Des cordons d’alimentation sont Enlevez les supports de stabilisation du côté...
-
Page 84: Étape 6 Raccordement De L'alimentation D'eau
Guide de conception – Instructions pour une installation de conversion double ÉTAPE 5 ACCOUPLEMENT DES ÉTAPE 6 RACCORDEMENT DE L’ALIMENTATION D’EAU APPAREILS INSTALLÉS (suite) INSTALLATION DE LA GARNITURE DE AVERTISSEMENT Raccordez l’appareil à une CARROSSERIE alimentation d’eau potable seulement. Reliez la garniture supérieure et les profilés latéraux en glissant les bords exposés de la garniture d’angle dans les profilés latéraux gauche et droit de la trousse de garniture. -
Page 85: Étape 7 Placement Et Fixation Dans L'encadrement
Guide de conception – Instructions pour une installation de conversion double ÉTAPE 7 PLACEMENT ET FIXATION DANS L’ENCADREMENT Branchez les deux appareils dans la prise murale. AVERTISSEMENT Trisque de AVERTISSEMENT Risque basculement. Ces électroménagers sont lourds du d’électrocution. Afin de réduire le risque haut, notamment lorsqu’une porte est ouverte, de sorte d’électrocution, usez de prudence lors des étapes qu’ils doivent être fixés pour prévenir un basculement vers... -
Page 86: Étape 8 Mise À Niveau De L'appareil
Guide de conception – Instructions pour une installation de conversion double ÉTAPE 8 MISE À NIVEAU DE ÉTAPE 9 PRÉPARATION FINALE DE L’EXTÉRIEUR DE L’APPAREIL (Suite) L’APPAREIL Fixez fermement les garnitures aux armoires avoisinantes Tous les modèles sont dotés de 4 points de nivellement. Le afin de réduire le mouvement excessif du caisson pendant devant est supporté... -
Page 87: Étape 11. Démarrage De La Machine À Glaçons
Guide de conception – Instructions pour une installation de conversion double ÉTAPE 9 PRÉPARATION FINALE DE ÉTAPE 11 DÉMARRAGE DE LA MACHINE À GLAÇONS (modèles de congélateur) L’EXTÉRIEUR DE L’APPAREIL (suite) Installez le meneau frontal et les garnitures de couvercle d’accès entre les 2 appareils. -
Page 88: Étape 12. Installation Du Distributeur Et Du Pichet
Installation Instructions - Dual Retro-Fit Installation ÉTAPE 12 INSTALLATION DU DISTRIBUTEUR ET DU PICHET À REMPLISSAGE AUTOMATIQUE (certains modèles de réfrigérateur) Repérez le couvercle d’accès pour distributeur à remplissage Dissimulez les fils et la tuyauterie à l’intérieur du automatique sur le côté gauche de l’intérieur du réfrigérateur. compartiment de la paroi et placez le distributeur sur Retirez la vis Torx T20 qui fixe le couvercle d’accès, située l’extrémité... -
Page 89: Instructions Pour Une Installation Intégrée Simple
Instructions pour une installation intégrée simple Installation dans une nouvelle construction avec des ouvertures de 25 po (63,5 cm) de profondeur 31-49133-1... - Page 90 Guide de conception – Instructions pour une installation intégrée simple DIMENSIONS D’UNE INSTALLATION INTÉGRÉE SIMPLE Les dimensions entre parenthèses sont en centimètres. Congélateur intégré 18 po Réfrigérateur intégré 30 po 25" 25" 17 3/4" (63.5) 29 3/4" (63.5) (45.1) (75.6) 3 1/2"...
-
Page 91: Mise À La Terre De L'appareil
Guide de conception – Instructions pour une installation intégrée simple EMPLACEMENT DU RÉFRIGÉRATEUR/ MISE À LA TERRE DE L’APPAREIL CONGÉLATEUR N’installez pas le réfrigérateur/congélateur à un endroit où AVERTISSEMENT Risque d’électrocution la température est susceptible de descendre en dessous de Le non-respect de ces instructions peut occasionner un 55 °F (13 °C). -
Page 92: Étape 1. Retrait De L'emballag
Guide de conception – Instructions pour une installation intégrée simple ÉTAPE 2 INSTALLEZ LA CONDUITE ÉTAPE 1 RETRAIT DE L’EMBALLAGE D’EAU AVERTISSEMENT Risque de AVERTISSEMENT Raccordez l’appareil à une basculement. Cet électroménager est lourd du haut. alimentation d’eau potable seulement. Usez d’extrême prudence en le déplaçant afin de prévenir un basculement susceptible d’occasionner des blessures Une alimentation d’eau froide est requise pour faire... -
Page 93: Étape 3 Préparation De L'appareil Pour L'installation
Guide de conception – Instructions pour une installation intégrée simple ÉTAPE 3 PRÉPARATION DE ÉTAPE4 INSTALLATION DE LA FERRURE ANTIBASCULEMENT (suite) L’APPAREIL POUR L’INSTALLATION Montez la ferrure antibasculement en la centrant d’après la Placez l’appareil de droite devant l’ouverture à l’endroit où marque et à... -
Page 94: Étape 5 Raccordement De L'alimentation D'eau
Guide de conception – Instructions pour une installation intégrée simple ÉTAPE 5 RACCORDEMENT DE ÉTAPE 6 PLACEMENT ET FIXATION L’ALIMENTATION D’EAU DANS L’ENCADREMENT Branchez l’appareil dans la prise murale. AVERTISSEMENT Raccordez l’appareil à une alimentation d’eau potable seulement. AVERTISSEMENT Risque d’électrocution. -
Page 95: Étape 7 Mise À Niveau De L'appareil
Guide de conception – Instructions pour une installation intégrée simple ÉTAPE 6 PLACEMENT ET FIXATION ÉTAPE 7 MISE À NIVEAU DE (Suite) DANS L’ENCADREMENT L’APPAREIL À mesure que vous poussez l’appareil, tirez fermement sur Tous les modèles sont dotés de 4 points de nivellement. Le la bande antibasculement. -
Page 96: Étape 8. Préparation Finale De L'extérieur
Guide de conception – Instructions pour une installation intégrée simple ÉTAPE 8 PRÉPARATION FINALE DE ÉTAPE 10 DÉMARRAGE DE LA MACHINE À GLAÇONS (modèles de congélateur) L’EXTÉRIEUR DE L’APPAREIL POUR UNE INSTALLATION AFFLEURANTE : Assurez- vous que la face avant de la porte se situe à 7/8 po ATTENTION Évitez tout contact avec les pièces derrière la face avant des armoires environnantes AVANT... - Page 97 Guide de conception – Instructions pour une installation intégrée simple ÉTAPE 12 INSTALLATION DU DISTRIBUTEUR ET DU PICHET À REMPLISSAGE AUTOMATIQUE (certains modèles de réfrigérateur) Repérez le couvercle d’accès pour distributeur à remplissage Dissimulez les fils et la tuyauterie à l’intérieur du automatique sur le côté...
-
Page 98: Inversion Du Sens D'ouverture De Porte
Inversion du sens d’ouverture de porte Cette étape peut être exécutée pour tous les types d’installation. 31-49133-1... -
Page 99: Étape 1 Enlèvement De La Porte
Instructions d’installation - Inversion du sens d’ouverture de porte ÉTAPE 1 ENLÈVEMENT DE LA PORTE AVERTISSEMENT Suivez toutes les étapes pour (Suite) inverser le sens d’ouverture de porte. L’omission de suivre etirez les 2 vis Torx T30 qui fixent la charnière supérieure ces instructions, de ne pas utiliser toutes les pièces, ou sur la carrosserie. -
Page 100: Étape 3 Déplacement Du Panneau De Commande
Instructions d’installation - Inversion du sens d’ouverture de porte ÉTAPE 3 DÉPLACEMENT DU ÉTAPE 4 DÉPLACEMENT DU BOÎTIER PANNEAU DE COMMANDE D’INTERRUPTEUR DE LAMPE Retirez la vis cruciforme du centre du boîtier du côté Retirez le couvercle d’accès frontal de l’appareil en retirant charnière. -
Page 101: Étape 4. Déplacement Du Boîtier D'interrupteur
Instructions d’installation - Inversion du sens d’ouverture de porte ÉTAPE 4 DÉPLACEMENT DU BOÎTIER ÉTAPE 6 ENLÈVEMENT DES D’INTERRUPTEUR DE LAMPE (Suite) CHARNIÈRES DE LA PORTE Alignez les « trous de serrure » du boîtier au-dessus des passe-fils puis glissez le boîtier vers l’arrière pour l’insérer AVERTISSEMENT Risque de en place. -
Page 102: Étape 7 Supports Et Charnières De Panneau
Instructions d’installation - Inversion du sens d’ouverture de porte ÉTAPE 7 SUPPORTS ET ÉTAPE 8 RÉINSTALLATION DE LA PORTE CHARNIÈRES DE PANNEAU Enlevez les supports de panneau à chaque extrémité de la porte en retirant les vis Torx T30. AVERTISSEMENT Suivez toutes les étapes pour inverser le sens d’ouverture de porte. -
Page 103: Installation Du Panneau De Porte En Acier Inoxydable
Installation du panneau de porte en acier inoxydable Cette étape peut être exécutée pour tous les types d’installation. 31-49133-1... -
Page 104: Étape 1 Inversion De L'ouverture Du Panneau De Porte En Acier Inoxydable
Instructions d’installation - Panneau en acier inoxydable ÉTAPE 1 INVERSION DE Trousse de panneau de porte en acier inoxydable offerte avec poignées européennes ou professionnelles. L’OUVERTURE DU PANNEAU DE PORTE EN ACIER INOXYDABLE Appareil Trousses de Trousses de poignée Euro poignée Pro (si requis) (suite) Gauche 18 po... -
Page 105: Étape 2 Installation Du Panneau Superposé
Instructions d’installation - Panneau en acier inoxydable ÉTAPE 1 INVERSION DE L’OUVERTURE ÉTAPE 1 INVERSION DE DU PANNEAU DE PORTE EN ACIER L’OUVERTURE DU PANNEAU DE INOXYDABLE PORTE EN ACIER INOXYDABLE (si requis) (suite) (si requis) (suite) Déplacez la bande Déplacez la inférieure du panneau bande supérieure... -
Page 106: Étape 3 Réglage Du Panneau En Acier Inoxydable
Instructions d’installation - Panneau en acier inoxydable ÉTAPE 3 RÉGLAGE DU PANNEAU EN ACIER INOXYDABLE Les réglages de porte sont effectués à l’aide des 12 vis de Vérifiez l’alignement dans le haut du panneau. On peut réglage fournies. Chaque effectuer les réglages en tournant les vis de réglage coin de porte comporte 3 vis verticales (dans la même proportion) dans le haut du support de réglage. -
Page 107: Étape 4. Installation Des Couvercles De Charnière
Instructions d’installation - Panneau en acier inoxydable ÉTAPE 4 INSTALLATION DES ÉTAPE 5 INSTALLATION DES COUVERCLES DE CHARNIÈRE GARNITURES DE PORTE Replacez les couvercles de charnière supérieure et Deux (2) garnitures de porte doivent être installées. L’une inférieure à l’aide de 4 vis Torx T30 par couvercle. pour le côté... -
Page 108: Étape 5. Installation Des Garnitures De Porte
Instructions d’installation - Panneau en acier inoxydable ÉTAPE 5 INSTALLATION DES GARNITURES DE PORTE (Suite) Sans que le ruban adhésif exposé ne touche le côté de la porte, alignez le dessus de la garniture sur le dessus du panneau de porte. (La doublure de ruban va dépasser en alignant la garniture). -
Page 109: Installation De Panneau Décoratif Personnalisé
Installation de panneau décoratif personnalisé Cette étape peut être exécutée pour tous les types d’installation. 31-49133-1... -
Page 110: Guide De Conception Pour Poignées Personnalisées
Guide de conception - Panneau décoratif personnalisé GUIDE DE CONCEPTION POUR POIGNÉES PERSONNALISÉES Il faut utiliser des poignées personnalisées pour une La distance minimale du bord latéral du panneau jusqu’au installation affleurante. Pour une installation avec poignées centre de la poignée soit être de 1 1/2 po (3,81 cm) comme personnalisées, des trous contre-percés à... -
Page 111: Étape 1 Préparation Du Panneau Superposé
Guide de conception - Panneau décoratif personnalisé ÉTAPE 1 PRÉPARATION DU PANNEAU SUPERPOSÉ Installez les supports de montage supérieurs et inférieurs correspondent aux recommandations pour votre modèle et fournis à l’aide de vis cruciformes no 6 (12). Assurez-vous que le panneau est en bon état. que l’extrémité... -
Page 112: Étape 2 Installation Du Panneau Superposé
Guide de conception - Panneau décoratif personnalisé ÉTAPE 2 INSTALLATION DU PANNEAU ÉTAPE 3 RÉGLAGE DU PANNEAU SUPERPOSÉ SUPERPOSÉ (Suite) Enlevez le couvercle de charnière inférieure et conservez Suivez les étapes suivantes pour poser les vis de réglage. les 4 vis Torx T30 pour installation ultérieure. panneau et les armoires du côté... -
Page 113: Étape 4 Installation Des Couvercles De Charnière
Guide de conception - Panneau décoratif personnalisé ÉTAPE 3 RÉGLAGE DU PANNEAU ÉTAPE 5 INSTALLATION DES SUPERPOSÉ (Suite) GARNITURES DE PORTE Deux (2) garnitures de porte doivent être installées. L’une Une fois le panneau réglé à la bonne position, fixez-le en pour le côté... - Page 114 Guide de conception - Panneau décoratif personnalisé ÉTAPE 5 INSTALLATION DES GARNITURES DE PORTE (Suite) Sans que le ruban adhésif exposé ne touche le côté de la porte, alignez le dessus de la garniture sur le dessus du panneau de porte.
- Page 115 Notes 31-49133-1...
- Page 116 REMARQUE : Des lunettes de protection doivent être portées lors de la réalisation des installations décrites dans ce manuel. Pour joindre le service Monogram® de votre région, composez le 1.800.444.1875 REMARQUE : L’amélioration des produits fait l’objet d’un effort constant chez Monogram. Par conséquent, le matériel, l’aspect et les caractéristiques des produits...
