- Page 1 171002 v1.03 DRAFT 71 May 2013...

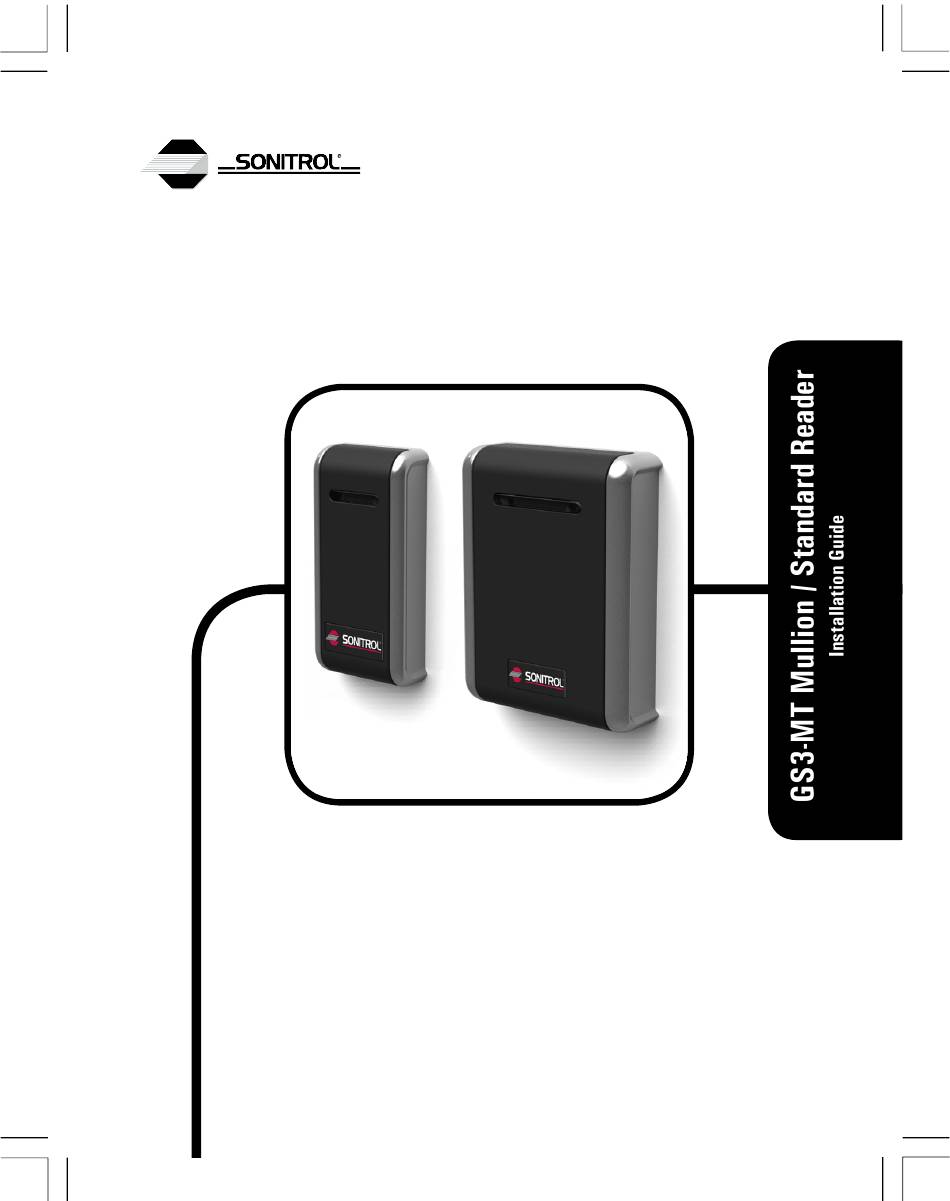

- Page 3 GS3-MT Mullion / Standard Reader Installation Guide GS3-MT Lecteur Profilé / Standard Guide d’installation GS3-MT Lector Columelar / Estándar Guía de instalación...
- Page 4 Standard Reader · Lecteur standard · Lector estándar P/N 909070113 Parts · Pièces · Piezas Dimensions · Dimensions · Dimensiones 82.5 20.05 13.75 11.5 9.97 85.25 40.05 110.5 11.5 All dimensions mm · Toutes dimensions en mm · Todas las dimensiones en mm...
- Page 5 Mullion Reader · Lecteur profilé · Lector columelar P/N 909070112 Parts · Pièces · Piezas Dimensions · Dimensions · Dimensiones 27.3 100.5 17.9 41.5 All dimensions mm · Toutes dimensions en mm · Todas las dimensiones en mm...
- Page 6 Connections · Connexions · Conexiones +V / 12V–24V D1 / SIG 0V / GND D0 / CLK Tamper · Effraction · Manip. fraud. Sounder · Alarme sonore · Sonido Do not use · N’utiliser pas · No utilice Cable Routing · Routage du câble · Recorrido del cable...
- Page 7 Output Format · Format de Sortie · Formato de Salida Default Settings · Paramètres standards · Ajustes estándares Card / Token Output Format Carte / Fiche Format de sortie Tarjeta / Ficha Formato de Salida PAC / KeyPAC Wiegand 74-bit OneProx Smart Wiegand Prox Wiegand...
- Page 8 Symbols · Symboles · Símbolos Data from card · Les données de la carte · Los datos de tarjeta Processed data · Les données sont traitées · Los datos se procesan Decrypted and processed data · Les données sont traitées et décryptées · Los datos se descifra y se procesa Reader Configuration ·...
-
Page 9: Installation
English English Installation 1. Ensure your product comes with the items indicated on pages 4–5; if not please contact your dealer. 2. Feed cables through backplate. 3. Use two screws to attach backplate to wall. 4. Use two screws to attach tamper plate to wall. 5. -
Page 10: Reader Tamper
English Reader Tamper If the backplate is pulled away from the wall, the tamper plate remains attached to the wall and a wall tamper condition is generated. Likewise, if the reader is removed from the backplate, a case tamper condition is generated. The voltage on the Tamper line is normally low. -
Page 11: Specification
English Notes • These figures (*) are for readers powered from the controller. The cable distances can be increased to 1650’ / 500m by locally powering the readers. • Locally powered readers must be connected to a UL 603 power limited Class 2 supply for US, or a ULC S318 power limited Class 2 supply for Canada. - Page 12 Français Français Installation 1. Vérifier que votre produit contient toutes les articles indiqués à les pages 4–5. En cas de pièce manquante, contacter votre distributeur. 2. Passer les câbles à travers le support de fixation. 3. Utiliser deux vis pour fixer le support de fixation au mur. 4.
-
Page 13: Autoprotection Du Lecteur
Français Rémarques • Si le lecteur n’est pas fixé correctement au mur, une alarme arrachement est émise. • Ne pas déformer le support de fixation ou le support d’autoprotection lors de linstallation sur une paroi ou bien sur un mur inégal, sous risque d’alarme. •... -
Page 14: Longueur Des Câbles
Français Alarme sonore • L’alarme sonore émet 4 bips courts lorsque le lecteur est alimenté ou redémarre. • Si la fonction a été paramétrée, le lecteur émet un bip lorsque la fiche est présenté. Longueur des câbles Seulement pour les contrôleurs Sonitrol. Épaisseur du câble Distance du lecteur au contrôleur 7/0.2 0.34mm²... - Page 15 Français Protection contre l’entrée IP65 après l’installation. Toutes connexions doivent être étanches par l’installateur.
-
Page 16: Instalación
Español Español Instalación 1. Asegure que el producto se suministra con los artículos indicados en las páginas 4–5; en caso contrario, rogamos que se ponga en contacto con el vendedor. 2. Pase los cables a través de la placa posterior. 3. -
Page 17: Manipulación Fraudulenta De Lector
Español Notas • Si la energía se aplica cuando el lector no está bien fijado a la pared, una condición de sabotaje de pared se genera. • No distorsione la placa trasera o manipular la placa para el montaje, por ejemplo, a una caja posterior, o una condición de sabotaje o manipulación de pared / caja se pueden generar. -
Page 18: Longitudes Del Cable
Español LEDs Rojo Verde Rojo / Verde Amarillo Por defecto Acceso permitido Acceso denegado Armando el sistema Sonido • El lector emite 4 pitidos rápidos cuando el lector se alimenta o se reinicia. • Si se especifica, el lector suena una vez cuando una tarjeta es presentada. Longitudes del Cable Solo válida para controladoras Sonitrol. -
Page 19: Especificaciones
Especificaciones Rango del lector Alimentación Corriente Hasta 100mm 12V — +24V < 100mA Temperatura Operando Almacenamiento -40°C — +66°C -40°C — +66°C Humedad Operando para 24 horas 10-85% RH @ 30±2°C / 85±4°F Testado al 93 % según ULC S319. Protección de Acceso Hermetizar para IP65 después de la instalación. - Page 20 UL / ULC Outdoor / Indoor rated. • UL 294 5th Ed. Attack Class 3 — Access Control Systems Unit • ULC S319-05 Class 3 — Electronic Access Control Systems • UL 1610 — Central-Station Burglar-Alarm Units • ULC S304 — Central and Monitoring Station Burglar Alarm Units •...
- Page 21 Declaration of Conformity is available on request. In addition to meeting the minimum CE requirements, this product has been tested to the following: • EN 50131 — Security Grade 3, Environmental Class IIIA, Type A Fixed Device (per EN 50131-3) •...
- Page 22 FCC ID: OQLGS3MTM (Mullion) / OQLGS3MTS (Standard) This device complies with part 15 of the FCC Rules. Operation is subject to the following two conditions: (1) This device may not cause harmful interference, and (2) this device must accept any interference received, including interference that may cause undesired operation. In compliance with FCC requirement 15.27 no special accessories are required in order to comply with part 15 of the FCC regulations.
