Summary of Contents for Stanley PAC GS3LFS

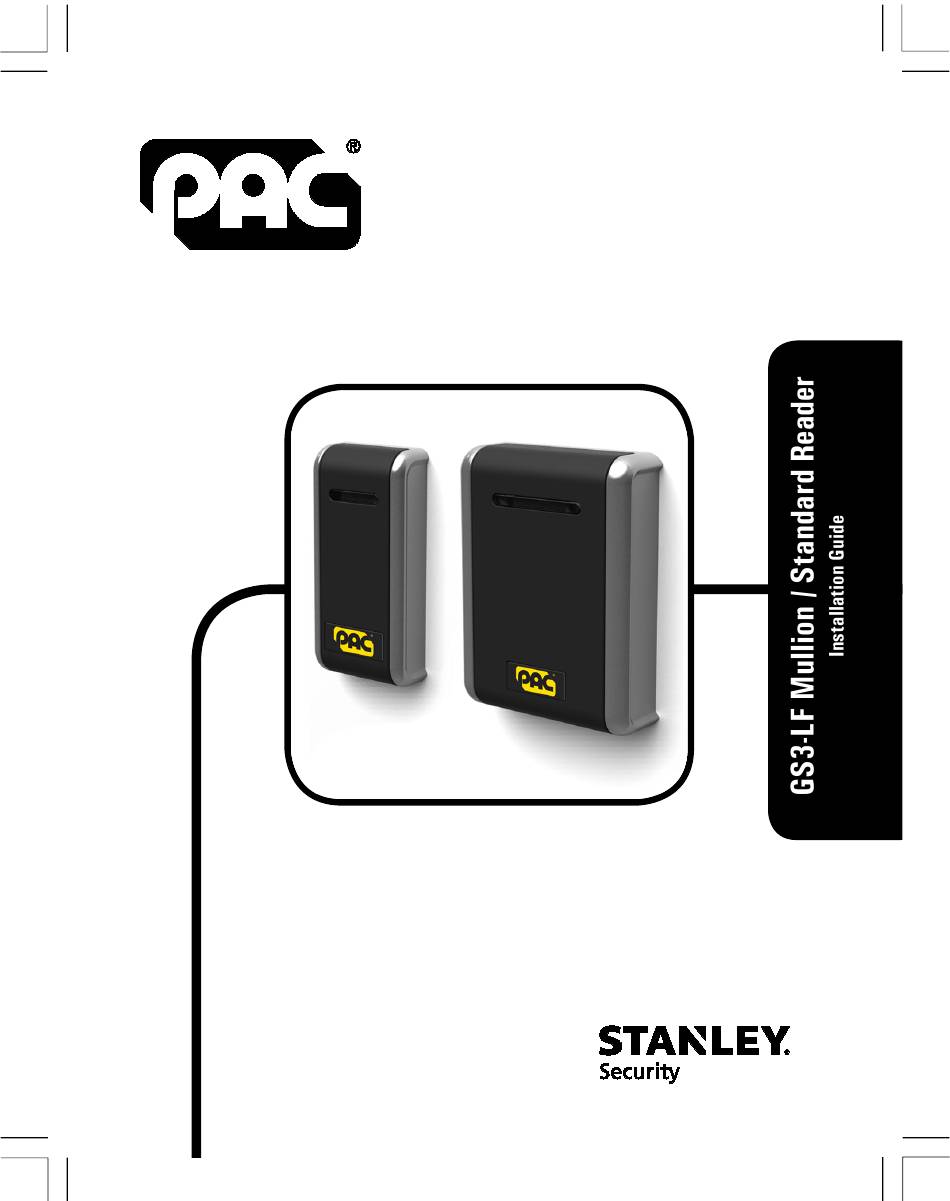

- Page 1 17998 v3.02 DRAFT 60 Jul 2013...
- Page 3 GS3-LF Mullion / Standard Reader GS3-LF Mullion / Standaard Installation Guide Installatiehandleiding GS3-LF Mittelpfosten / Standard GS3-LF Post / Standard Installationsanleitung Installasjonsguide GS3-LF Lecteur Profilé / Standard GS3-LF Stipite / Standard Guide d’installation Guida all’installazione GS3-LF Lector Columelar / Estándar GS3-LF De parede / Standard Guía de instalación Guia de Instalação...
- Page 4 Standard Reader · Standardleser · Lecteur standard · Lector estándar · Standardläsare · Standaard lezer · Standard leser · Lettore standard · Leitor standard · Vakiolukija P/N 909020111 Parts · Teile · Pièces · Piezas · Delar · Delen · Deler · Componenti · Componentes · Osat Dimensions ·...
- Page 5 Mullion Reader · Mittelpfostenleser · Lecteur profilé · Lector columelar · Spröjsläsare · Mullion lezer · Postleser · Lettore per stipite · Leitor de parede · Pystykarmilukija P/N 909020110 Parts · Teile · Pièces · Piezas · Delar · Delen · Deler · Componenti · Componentes · Osat Dimensions ·...
- Page 6 Connections · Anschlüsse · Connexions · Conexiones · Anslutningar · Aansluitingen · Tilkoplingar · Connessioni · Ligações · Liitännät +V / 12V–24V D1 / SIG 0V / GND D0 / CLK Tamper · Sabotage · Effraction · Manip. fraud. · Manip. · Tamper · Sabotasje · Manomissione ·...
- Page 7 Output Format · Ausgabeformat · Format de Sortie · Formato de Salida · Utdataformat · Uitvoerformaat · Utdataformat · Formato uscita · Formato de saída · Lähtömuoto Default Settings · Standardeinstellungen · Paramètres standards · Ajustes estándares · Standardinställningar · Standaardinstellingen · Standardinnstillinger · Impostazioni standard ·...
- Page 8 Other Settings · Andere Einstellungen · Autres paramètres · Otros ajustes · Övriga inställningar · Andere instellingen · Andre innstillinger · Altre impostazioni · Outras configurações · Muut asetukset Card / Token Output Format Karten / Token Ausgabeformat Carte / Fiche Format de sortie Tarjeta / Ficha Formato de Salida...
- Page 9 Symbols · Symbole · Symboles · Símbolos · Symboler · Symbolen · Symboler · Simboli · Símbolos · Symbolit Data from card · Daten von Karte · Les données de la carte · Los datos de tarjeta · Data från kortet · Gegevens van de kaart · Data fra kortet · Dati dalla scheda · Os dados do cartão ·...
- Page 10 Reader Configuration · Konfiguration des Lesers · Configuration du lecteur · Configuración de lector · Läsarens konfigurering · Lezerconfiguratie · Leserkonfigurasjon · Configurazione del lettore · Configuração do leitor · Lukijan konfiguraatio Result · Ergebnis · Résultat · Resultado · Resultat · Resultaat · Resultat · Risultato ·...
-
Page 11: Installation
English English Installation 1. Ensure your product comes with the items indicated on pages 4–5; if not please contact your dealer. 2. Feed cables through backplate. 3. Use two screws to attach backplate to wall. 4. Use two screws to attach tamper plate to wall. 5. -
Page 12: Reader Tamper
English Reader Tamper If the backplate is pulled away from the wall, the tamper plate remains attached to the wall and a wall tamper condition is generated. Likewise, if the reader is removed from the backplate, a case tamper condition is generated. The voltage on the Tamper line is normally low. -
Page 13: Specification
English Notes • These figures (*) are for readers powered from the controller. The cable distances can be increased to 1650′ / 500m by locally powering the readers. • Locally powered readers must be connected to a UL 603 power limited Class 2 supply for US, or a ULC S318 power limited Class 2 supply for Canada. - Page 14 Deutsch Deutsch Installation 1. Überprüfen Sie, ob Ihr Produkt die Einzelteile angezeigt auf Seiten 4–5; wenn nicht, wenden Sie sich bitte an Ihren Händler. 2. Kabel durch die Rückseite schieben. 3. Rückplatte mit zwei Schrauben an der Wand befestigen. 4. Sicherheitsplatte mit zwei Schrauben an der Wand befestigen. 5.
-
Page 15: Sabotage Des Lesers
Deutsch Sabotage des Lesers Wird die Rückplatte von der Wand getrennt, bleibt die Sicherheitsplatte an der Wand hängen und ein Wandmanipulationsalarm wird ausgegeben. Falls der Leser von der Rückplatte entfernt wird, wird ein Gehäusemanipulationsalarm ausgegeben. Die Manipulationsschutzleitung führt normalerweise eine geringe Spannung. Falls eine Gehäuse- oder Wandmanipulation erkannt wird, steigt die Spannung in der Manipulationsschutzleitung an. -
Page 16: Spezifikation
Deutsch Hinweise • Diese Werte (*) basieren auf der Annahme, dass der Leser über den Controller mit Strom versorgt wird. Die Kabel können bis 500m durch eine lokale Stromversorgung des Lesers verlängert werden. • Leser mit örtlicher Stromversorgung müssen in den USA an einem leistungsbegrenzten UL 603-Netzteil der Klasse 2 und in Kanada an einem leistungsbegrenzten ULC S318-Netzteil der Klasse 2 angesteckt werden. - Page 17 Français Français Installation 1. Vérifier que votre produit contient toutes les articles indiqués à les pages 4–5. En cas de pièce manquante, contacter votre distributeur. 2. Passer les câbles à travers le support de fixation. 3. Utiliser deux vis pour fixer le support de fixation au mur. 4.
-
Page 18: Autoprotection Du Lecteur
Français Remarques • Si le lecteur n’est pas fixé correctement au mur, une alarme arrachement est émise. • Ne pas déformer le support de fixation ou le support d’autoprotection lors de linstallation sur une paroi ou bien sur un mur inégal, sous risque d’alarme. •... -
Page 19: Longueur Des Câbles
Français Alarme sonore • L’alarme sonore émet 4 bips courts lorsque le lecteur est alimenté ou redémarre. • Si la fonction a été paramétrée, le lecteur émet un bip lorsque la fiche est présenté. Longueur des câbles Seulement pour les contrôleurs PAC. Épaisseur du câble Distance du lecteur au contrôleur PAC 2100 / 2200... - Page 20 Français Humidité En opération pendant 24 heures 10-85% RH @ 30±2°C / 85±4°F Testé à 93% pour l’ULC S319. Protection contre l’entrée IP65 après l’installation. Toutes connexions doivent être étanches par l’installateur. Weight 150g (Mullion) / 290g (Standard)
-
Page 21: Instalación
Español Español Instalación 1. Asegure que el producto se suministra con los artículos indicados en las páginas 4–5; en caso contrario, rogamos que se ponga en contacto con el vendedor. 2. Pase los cables a través de la placa posterior. 3. -
Page 22: Manipulación Fraudulenta De Lector
Español Notas • Si la energía se aplica cuando el lector no está bien fijado a la pared, una condición de sabotaje de pared se genera. • No distorsione la placa trasera o manipular la placa para el montaje, por ejemplo, a una caja posterior, o una condición de sabotaje o manipulación de pared / caja se pueden generar. -
Page 23: Longitudes Del Cable
Español LEDs Rojo Verde Rojo / Verde Amarillo Por defecto Acceso permitido Acceso denegado No se utiliza Sonido • El lector emite 4 pitidos rápidos cuando el lector se alimenta o se reinicia. • Si se especifica, el lector suena una vez cuando una tarjeta es presentada. Longitudes del Cable Solo válida para controladoras PAC. -
Page 24: Especificaciones
Español Especificaciones Rango del lector Alimentación Corriente Hasta 100mm 12V–24V DC 100mA (Mullion) / 120mA (Standard) Nota Maximum current draw is lower at 24V. Temperatura Operando Almacenamiento -40°C — +66°C -40°C — +66°C Humedad Operando para 24 horas 10-85% RH @ 30±2°C / 85±4°F Testado al 93 % según ULC S319. - Page 25 Svensk Svensk Installation 1. Kontrollera att din produkt åtföljs artikeln antyd på sidor 4–5. Kontakta din återförsäljare om inte. 2. Mata kablarna genom fästplattan. 3. Skruva fast fästplattan i väggen med två skruvar. 4. Skruva fast manipuleringsplattan i väggen med två skruvar. 5.
-
Page 26: Läsarens Manipulering
Svensk Läsarens manipulering Om fästplattan avlägsnas från väggen sitter manipuleringsplattan kvar och ett vägg- manipulationsfel uppstår. Och om läsaren avlägsnas från fästplattan uppstår ett höljes- manipuleringsfel. Spänningen i manipuleringslinjen är i regel låg. Om väggmanipulering eller höljesmanipulering upptäcks stiger spänningen i manipuleringslinjen och läsaren avger 3 långa pip var femte sekund under 2 minuter innan den tystnar. - Page 27 Svensk Anmärkningar • Dessa data (*) gäller för läsare som är strömförsörjda från centralen. Kabellängden kan ökas till 500m om man strömförsörjer lokalt. • Lokalt strömförsörjda läsare måste kopplas till UL 603 klass 2 nätaggregat för USA eller ULC S318 klass 2 nätaggregat för Kanada. •...
- Page 28 Nederlands Nederlands Installatie 1. Controleer of met het product de punten die op pagina’s 4–5 worden vermeld. Indien dit niet het geval is, neem dan contact op met de leverancier. 2. Voed kabels door rugplaat. 3. Gebruik twee schroeven om de rugplaat aan de wand te bevestigen. 4.
- Page 29 Nederlands Lezersabotage Als de rugplaat van de muur wordt afgetrokken, blijft de sabotageplaat aan de muur hangen en wordt een muursabotage conditie uitgegeven. Als de lezer van de rugplaat wordt verwijderd, wordt eveneens een behuizingssabotage conditie uitgegeven. De spanning aan de sabotagelijn is normaal gezien laag. Als de behuizings- of muursabotage wordt gedetecteerd, wordt de spanning op de sabotagelijn hoog en geeft de lezer elke 5 seconden gedurende twee minuten 3 lange piepgeluiden weer en stopt dan.
- Page 30 Nederlands Opmerkingen • Deze specificaties (*) zijn van toepassing indien de lezers vanuit de controller worden gevoed. De kabellengte kan worden vergroot naar 500m door de lezers lokaal te voeden. • Plaatselijk aangedreven lezers moeten verbonden zijn met een UL 603 toevoer, beperkt tot klasse 2 voor de VS of een ULC S318 toevoer, beperkt tot klasse 2 voor Canada.
- Page 31 Norsk Norsk Installasjon 1. Forsikre deg om at produktet leveres med delene angitt på sider 4–5. Kontakt forhandleren hvis det ikke er tilfellet. 2. Før kabler gjennom bakplaten. 3. Bruk to skruer for å feste bakplaten til veggen. 4. Bruk to skruer for å feste pakkeplaten til veggen. 5.
-
Page 32: Kabel Lengde
Norsk Lesersabotasje Dersom bakplaten trekkes bort fra veggen, forblir manipuleringsplaten festet på veggen og det oppstår en veggmanipulering tilstand. Likeledes, oppstår det en eskemanipulering tilstand når leseren fjernes fra bakplaten. Spenningen til manipuleringslinjen er i regel lav. I tilfelle det oppdages manipulering på eske eller vegg, blir spenningen på... - Page 33 Norsk Merknader • Denne oversikten (*) er for lesere som strømforsynes fra sentralen. Kabellengden kan økes til 500m ved egen strømforsyning på leser. • Lokalt drevne lesere må kobles til en UL 603 begrenset strømklasse 2 forsyning for USA, eller en ULC S318 begrenset strømklasse 2 forsyning for Canada. •...
-
Page 34: Installazione
Italiano Italiano Installazione 1. Assicurarsi che il prodotto sia stato fornito con i componenti elencati alle pagine 4–5; in caso contrario, contattare la concessionaria. 2. Far passare i cavi attraverso la piastra posteriore. 3. Usare due viti per fissare la piastra posteriore alla parete. 4. -
Page 35: Manomissione Del Lettore
Italiano Note • Se viene accesa l’alimentazione mentre il lettore non è correttamente fissato alla parete, viene generata una condizione di manomissione sulla parete. • Non deformare la piastra posteriore o la piastra antimanomissione durante il montaggio, ad esempio su una scatola, altrimenti potrebbe essere generata una condizione spuria di manomissione sulla parete o di manomissione dell’involucro. -
Page 36: Lunghezze Dei Cavi
Italiano Utilizzo Rosso Verde Rosso / Verde Giallo Predefinito Accesso permesso Accesso negato Non usato Ricevitore acustico • Quando viene alimentato o riavviato, il lettore emette 4 rapidi segnali acustici. • Se specificato, il lettore emette un segnale acustico quando viene presentato un contrassegno. - Page 37 Italiano Nota Maximum current draw is lower at 24V. Temperatura Operativa Stoccaggio -40 °C — +66 °C -40 °C — +66 °C Umidità Funzionamento per 24 ore 10-85% RH @ 30±2°C / 85±4°F Collaudato al 93% secondo ULC S319. Protezione ingresso IP65 dopo l’installazione.
- Page 38 Português Português Instalação 1. Certifique-se de que o produto inclui os itens indicados nas páginas 4–5; caso não inclua contacte o seu revendedor. 2. Coloque os cabos através da placa posterior. 3. Utilize dois parafusos para ligar a placa posterior à parede. 4.
-
Page 39: Interferência No Leitor
Português Notas • Caso a alimentação seja ligada quando o leitor não estiver devidamente colocado na parede, é gerada uma condição de interferência em parede. • Não distorça a placa posterior ou placa de interferência aquando da montagem, por exemplo, numa caixa posterior. Caso contrário, pode ser gerada uma condição de interferência de caixa / interferência de parede espúria. -
Page 40: Comprimentos De Cabo
Português Utilização LEDs Vermelho Verde Vermelho / Verde Amarelo Predefinido Acesso permitido Acesso negado Não utilizado Dispositivo emissor de sons • O leitor emite 4 sinais sonoros rápidos quando é ligado ou reiniciado. • Se especificado, o leitor soa uma vez quando é apresentado um token. Comprimentos de cabo Apenas controladores de porta PAC Bitola do cabo... - Page 41 Português Nota Maximum current draw is lower at 24V. Temperatura Funcionamento Armazenamento -40°C — +66°C -40°C — +66°C Humidade Funcionamento durante 24 horas 10-85% RH @ 30±2°C / 85±4°F Testado a 93% para ULC S319. Proteção contra entradas IP65 após a instalação. O dispositivo de instalação deverá selar adequadamente quaisquer ligações feitas.
- Page 42 Suomi Suomi Asennus 1. Varmista, että tuotteesi on toimitettu sivuilla 4–5 näytetyillä nimikkeillä; jos ei, ota yhteys edustaja. 2. Syötä kaapelit takalevyn läpi. 3. Liitä takalevy seinään kahdella ruuvilla. 4. Liitä ilkivaltalevy seinään kahdella ruuvilla. 5. Liitä kaapeli piirilevyyn — ks. sivu 6. 6.
-
Page 43: Lukijan Ilkivalta
Suomi Lukijan ilkivalta Jos takalevy vedetään irti seinästä, ilkivaltalevy pysyy kiinni seinässä ja syntyy seinän ilkivaltaolosuhde. Vastaavasti, jos lukija poistetaan takalevystä, syntyy kotelon ilkivaltaolosuhde. Ilkivaltalinjan jännite on normaalisti pieni. Jos havaitaan kotelon tai seinän ilkivalta, ilkivaltalinjan jännite muuttuu korkeaksi ja lukija antaa 3 pitkää piippausta 5 sekunnin välein kahden minuutin ajan ja lopettaa sitten. -
Page 44: Tekniset Tiedot
Huomaa • Nämä luvut (*) ovat ohjaimesta virtansa saaville lukijoille. Kaapelipituus voidaan lisätä arvoon 500m paikallisesti sähkösyötetyille lukijoille. • Paikallisesti sähkösyötetyt lukijat on liitettävä Yhdysvalloissa UL 603 luokan 2 sähkösyöttöön ja Kanadassa ULC S318 luokan 2 sähkösyöttöön. • Jos käytät 22AWG / 0,34 mm² johtoja, kierrä johdot ja käännä ne kaksinkerroin ennen niiden työntämistä... - Page 45 UL / ULC Outdoor / Indoor rated. • UL 294 5th Ed. Attack Class 3 — Access Control Systems Unit • ULC S319-05 Class 3 — Electronic Access Control Systems • UL 1610 — Central-Station Burglar-Alarm Units • ULC S304 — Central and Monitoring Station Burglar Alarm Units •...
- Page 46 Declaration of Conformity is available on request. In addition to meeting the minimum CE requirements, this product has been tested to the following: • EN 50131 — Security Grade 3, Environmental Class IIIA, Type A Fixed Device (per EN 50131-3) •...
- Page 47 In compliance with FCC requirement 15.27 no special accessories are required in order to comply with part 15 of the FCC regulations. Changes or modifications not expressly approved by Stanley Security Products could void the user’s authority to operate the equipment. IC ID: 7309A-OQLGS3LFM (Mullion) / 7309A-OQLGS3LFS (Standard) This Class B digital apparatus complies with Canadian ICES-003.
- Page 48 E-mail: support@stanleypac.com Web: www.stanleysecurityproducts.com Knowledge Base: www.stanleysecurityproducts.co.uk/support Stanley is a registered trademark of The Stanley Works, Inc. Unless otherwise indicated, the trademarks and logos displayed are the property of Stanley Security Solutions — Europe Ltd and / or their subsidiary companies.
