- Page 1 T8775A,C The Digital Round ™ Non-Programmable Thermostats OWNER’S GUIDE ® U.S. Registered Trademark Patents Pending © 2004 Honeywell International Inc. All Rights Reserved 69-1679ES—1...

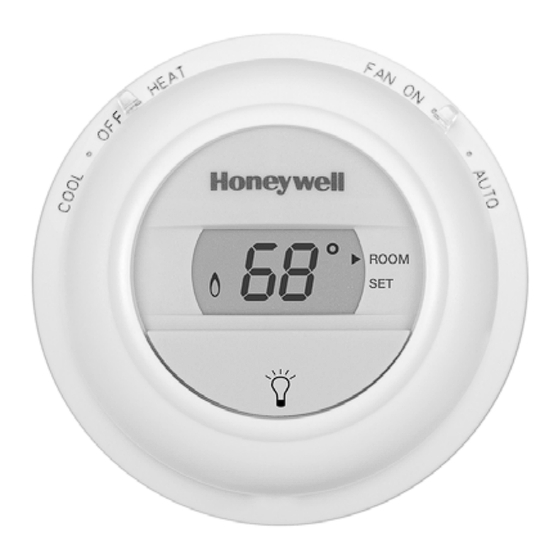

- Page 2 (T8775C ONLY) SELECTS COOL/OFF/HEAT DISPLAYS ROOM OR SET TEMPERATURE Fig. 1. T8775 Thermostat (features and operation). 69-1679ES—1 (T8775C ONLY) SELECTS ON/AUTO ROOM SHOWS THAT THE CURRENT ROOM TEMPERATURE IS DISPLAYED. SHOWS THAT THE CURRENT TEMPERATURE SETTING IS DISPLAYED. DISPLAYS AND ADJUSTS...
-
Page 3: Setting System And Fan Switches (T8775C Only)
Setting SYSTEM and FAN Switches (T8775C only) System and Fan settings are controlled by using SYSTEM and FAN switches located on the top of the thermostat (see Fig. 1). IMPORTANT Do not operate the T8775C in cooling mode when the outdoor temperature is below 50°F (10°C), or damage to... -
Page 4: Backlit Display
Backlit Display The backlight can be turned on by turning the dial, or by pushing the backlight button as shown in Fig. 1. Display Temperature Setting NOTE: Your temperature setting can be set anywhere from 40°F to 90°F (4°C to 32°C) in heating and 45°F to 99°F (7°C to 37°C) in cooling (T8775C only) Turn the dial one click to display the current temperature setting. -
Page 5: Troubleshooting Guide
50°F (10°C). Allow compressor to remain off for five minutes before restarting. See equipment manufacturer instructions. Heating or cooling does not come on. Make sure that the SYSTEM switch on the thermostat is set to Heat or Cool (T8775C only). 69-1679ES—1... - Page 6 The snowflake Check the system fuse or circuit breaker and replace or reset if necessary. Check for air movement at the register. If you have questions concerning this thermostat, call Honeywell Customer Care at 1-800-468-1502. 69-1679ES—1 is present in the display.
- Page 7 69-1679ES—1...
- Page 8 Automation and Control Solutions Honeywell International Inc. 1985 Douglas Drive North Golden Valley, MN 55422 69-1679ES—1 J.S. Rev. 6-04 Printed in Mexico Honeywell Limited-Honeywell Limitée 35 Dynamic Drive Scarborough, Ontario M1V 4Z9 www.honeywell.com/yourhome...
- Page 9 Termostatos no programables T8775A, C The Digital Round ™ GUÍA DEL PROPRIETARIO ® Marca Registrada en los E.U.A Patentes pendientes © 2004 Honeywell International Inc. todos Los Derechos Reservados 69-1679ES—1...
- Page 10 Fig. 1. Termostato T8775 (características y operación). 69-1679ES—1...
- Page 11 Cómo ajustar los interruptores SYSTEM (SISTEMA) y FAN (VENTILADOR) (sólo T8775C) Los ajustes del sistema y el ventilador se controlan por medio de los interruptores SYSTEM y FAN que están situados en la parte superior del termostato (vea la Figura 1). IMPORTANTE No opere el termostato T8775C en modo de enfri- amiento cuando la temperatura exterior sea menor de...
- Page 12 AJUSTE DEL INTERRUPTOR DEL VENTILADOR: Auto(mático): On (Encendido): El ventilador funciona continuamente. Se Operación del termostato NOTE: No se requieren baterías, puesto que el ajuste de tem- peratura se mantiene de modo permanente en la memoria. Pantalla con iluminación de fondo La luz de fondo se puede activar girando el disco graduado o presionando el botón de luz de fondo, como se muestra en la Figura 1.
- Page 13 Ajuste de temperatura de la pantalla NOTA: El ajuste de temperatura se puede configurar de 40°F a 90°F (4°C a 32°C) para la calefacción y de 45°F a 99°F (7°C a 37°C) para el enfriamiento (sólo T8775C). Gire una posición el disco graduado para mostrar el ajuste de temperatura actual.
-
Page 14: Ajuste De La Temperatura
Ajuste de la temperatura Para bajar el ajuste de temperatura, gire el disco graduado hacia la izquierda. Para subir el ajuste de temperatura, gire el disco graduado hacia la derecha. Guía para localización de problemas CAUTION Riesgo de daños al equipo Puede provocar daños permanentes al compresor o a otros equipos. - Page 15 Verifique si hay movimiento de aire en el registro. Si tiene preguntas relacionadas con este termostato, llame al Departamento de Atención a Clientes de Honeywell al 1-800-468-1502. en la pantalla (sólo va a parpadear durante...
- Page 16 Automatización y control desenlace Honeywell International Inc. 1985 Douglas Drive Golden Valley, MN 55422 69-1679ES—1 J.S. Rev. 6-04 Impreso en Mèxico Honeywell Limited-Honeywell Limitée 35, Dynamic Drive Scarborough, Ontario M1V 4Z9 www.honeywell.com/yourhome...
