JVC KW-AVX800 Installation & Connection Manual

KW-AVX800
Installation/Connection Manual
Manual Pemasangan/Penyambungan
LVT1667-008A
[UN]
ENGLISH
This unit is designed to operate on 12 V DC, NEGATIVE ground electrical systems. If your vehicle
does not have this system, a voltage inverter is required, which can be purchased at JVC car audio dealers.
WARNINGS
• DO NOT install any unit and wire any cable in locations where;
– it may obstruct the steering wheel and gearshift lever operations, as this may result in a traffic
accident.
– it may obstruct the operation of safety devices such as air bags, as this may result in a fatal accident.
– it may obstruct visibility.
• DO NOT operate any unit while manipulating the steering wheel, as this may result in a traffic accident.
• The driver must not watch the monitor while driving. If the driver watches the monitor while driving, it
may lead to carelessness and cause an accident.
• The driver must not put on the headphones while driving. It is dangerous to shut off the outside sounds
while driving.
• If you need to operate the unit while driving, be sure to look around carefully or you may be involved in
a traffic accident.
• If the parking brake is not engaged, "Parking Brake" flashes on the monitor, and no playback picture
will be shown.
– This warning appears only when the parking brake wire is connected to the parking brake system
built in the car.
Notes on electrical connections:
• Replace the fuse with one of the specified rating. If the fuse blows frequently, consult your JVC car
audio dealer.
• It is recommended to connect to the speakers with maximum power of more than 50 W (both at the
rear and at the front, with an impedance of 4 Ω to 8 Ω).
If the maximum power is less than 50 W, change "Amplifier Gain" setting to prevent the speakers from
being damaged (see page 57 of the INSTRUCTIONS).
• To prevent short-circuit, cover the terminals of the UNUSED leads with insulating tape.
• The heat sink becomes very hot after use. Be careful not to touch it when removing this unit.
Heat sink
Endapan panas

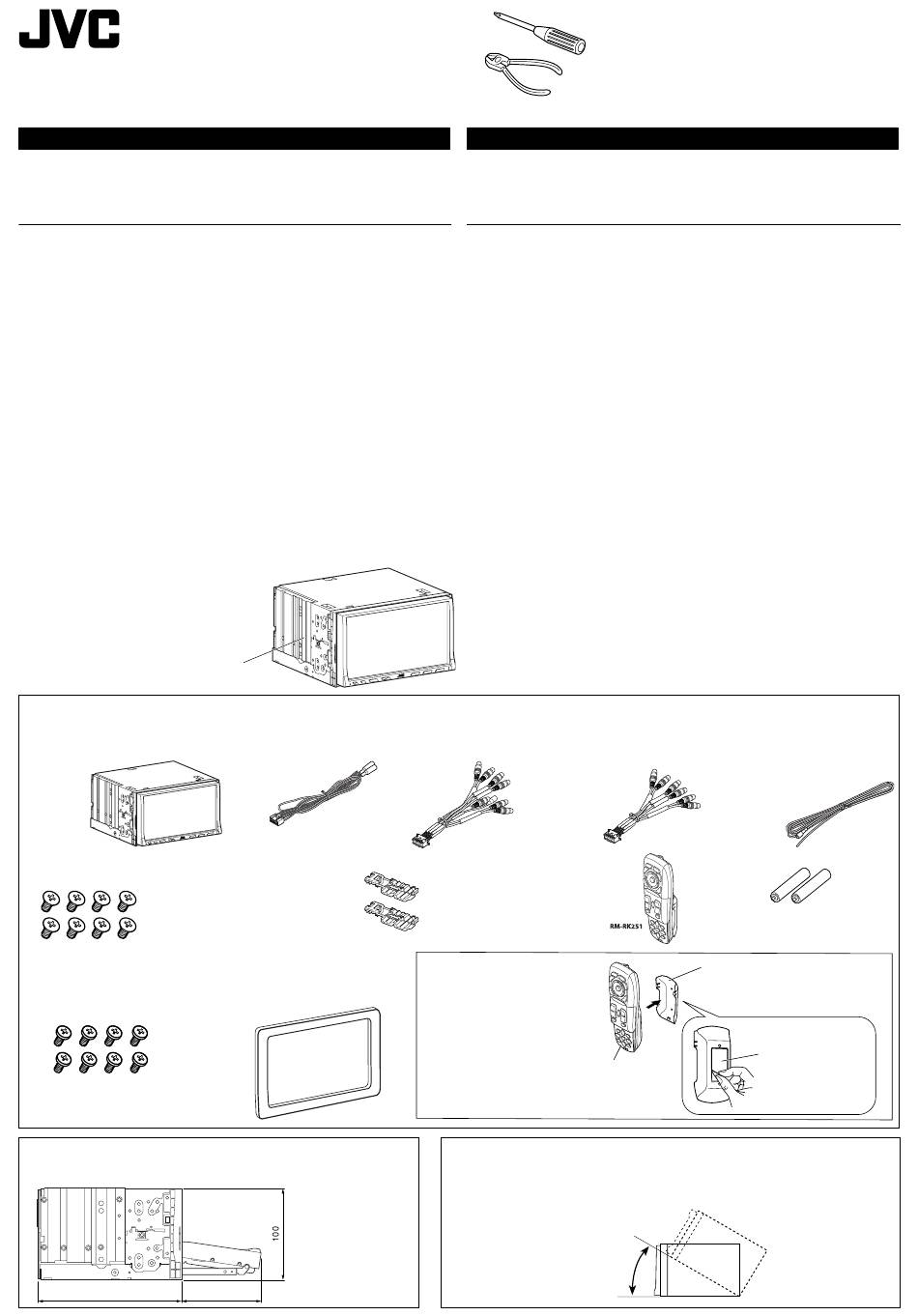

Parts list for installation and connection
The following parts are provided for this unit.
If anything is missing, contact your dealer immediately.
Main unit
Unit utama
Flat head screws (M5 × 8 mm)
Sekrup-sekrup kepala datar (M5 × 8 mm)
Round head screws (M5 × 8 mm)
Sekrup-sekrup kepala bulat (M5 × 8 mm)
Required space for the monitor ejection
Ruang yang diperlukan untuk pengeluaran monitor
160
Power cord
Kabel listrik
Crimp connectors
Konektor-konektor kerut
Plate for use with a Nissan car
Pelat untuk digunakan dengan
mobil Nissan
Unit: mm
Unit: mm
90.4
INDONESIA
Unit ini didesain untuk beroperasi hanya pada sistem listrik 12 V DC yang di-ground NEGATIVE. Jika
kendaraan Anda tidak dilengkapi sistem ini, maka diperlukan alat pembalik tegangan yang dapat dibeli
di penyalur-penyalur audio mobil JVC.
PERINGATAN
• JANGAN menginstal unit apa pun atau menyambungkan kabel apa pun pada lokasi di mana;
– unit dapat menghalangi pengoperasian roda kemudi dan tuas persneling, karena dapat
mengakibatkan kecelakaan lalu lintas.
– unit dapat menghalangi pengoperasian alat keselamatan seperti kantung udara, karena hal ini
dapat mengakibatkan kecelakaan yang fatal.
– ini dapat menghalangi pandangan.
• JANGAN mengoperasikan unit apa pun sewaktu mengendalikan roda kemudi, karena hal ini dapat
mengakibatkan kecelakaan lalu lintas.
• Pengemudi tidak boleh melihat monitor selagi mengemudi. Jika pengemudi melihat monitor seraya
mengemudi, hal ini bisa menimbulkan kecerobohan dan menyebabkan kecelakaan.
• Pengemudi tidak boleh mengenakan headphone sewaktu mengemudi. Sangat berbahaya apabila
Anda tidak dapat mendengar suara di luar sewaktu mengemudi.
• Jika Anda harus mengoperasikan unit selagi mengemudi, pastikan Anda melihat ke sekeliling
dengan cermat, karena kalau tidak, Anda bisa terlibat kecelakaan lalu lintas.
• Jika rem parkir tidak bekerja, terlihat tulisan "Parking Brake" berkedip pada monitor dan tidak ada
pemutaran gambar yang akan ditunjukkan.
– Peringatan ini hanya muncul apabila kabel rem parkir terhubung ke sistem rem parkir yang
terpasang dalam mobil.
Catatan mengenai sambungan listrik:
• Ganti sekring dengan voltase yang sudah ditetapkan. Jika sekring sering meledak, konsultasikan
pada penyalur audio mobil JVC anda.
• Disarankan untuk menghubungkan speaker-speaker dengan maksimum power lebih dari 50 W
(keduanya di belakang dan di depan, dengan sebuah impedansi 4 Ω sampai 8 Ω).
Jika maksimum power kurang dari 50 W, ganti pengaturan "Amplifier Gain" ("PENAMBAH
PENGUAT") untuk mencegah speaker-speaker dari kerusakan (lihat halaman 57 dari BUKU
PETUNJUK).
• Untuk mencegah hubungan pendek, tutup ujung-ujung terminal-terminal TIDAK DIGUNAKAN
dengan pita isolasi.
• Pendingin menjadi sangat panas setelah digunakan. Hati-hati untuk tidak menyentuhnya ketika
memindahkan alat penerima ini.
Daftar bagian-bagian untuk pemasangan dan penyambungan
Bagian-bagian berikut disediakan untuk alat penerima ini.
Jika ada yang hilang, segera hubungi penyalur Anda.
5.1CH (LINE OUT) cord
AV I/O cord
Kabel 5.1CH (LINE OUT)
Kabel AV I/O
Remote controller / Holder
Remote kontrol / Dudukan
Installing the remote controller
Menginstal remote control
Remote controller
Remote kontrol
Install the unit at an angle of less than 30˚, taking it into account that the monitor would eject when in use
(see below).
Pasang unit tersebut pada sudut kurang dari 30˚, perhitungkan bahwa monitor akan keluar ketika sedang
digunakan (lihat di bawah).
1
©2007 Victor Company of Japan, Limited
Reverse gear signal extension cord
Kabel sambungan sinyal persneling
mundur
Batteries
Baterai
Holder
Dudukan
Double-sided adhesive
tape
Pita perekat adhesif
bolak-balik
30˚
0207MNMMDWJEIN
EN, IN
