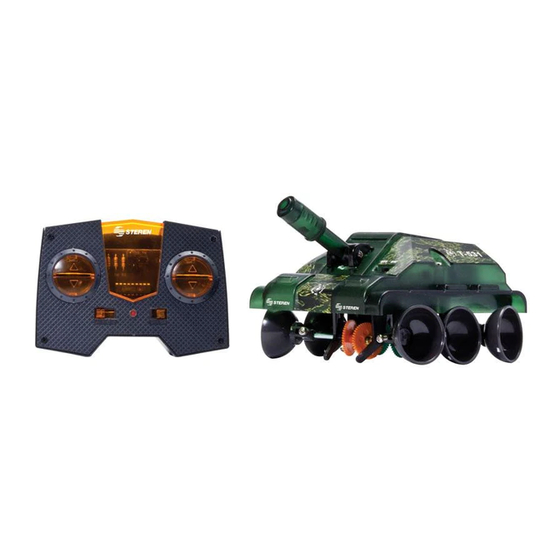

- Page 1 K-560 Tanque de guerra a control remoto Remote control tank kit Manual de Instruction instrucciones Manual V0510 S1-S...
-
Page 2: Table Of Contents
Contenido Content Introducción del Producto/ Product Introduction ......... Introducción/ Introduction ................Herramientas que puede necesitar/ Tools you may need ......Lista de Piezas Mecánicas/ Mechanical parts list ........Partes Plásticas/ Plastic parts ..............Ensamble mecánico/ Mechanical assembly ..........Decoración/ Decoration ................¿Cómo trabaja?/ How it works? .............. -
Page 3: Introducción Del Producto Product Introduction
Introducción del Producto Product Introduction a) Caja del Control Remoto I/R con cuatro canales. I/R remote control box with four channels. Configure los diferentes canales deslizando el interruptor del lado izquierdo. Set up the different channels by switching the left-hand slide switch. -
Page 4: Partes Plásticas Plastic Parts
Partes Plásticas Plastic parts Ensamble mecánico Mechanical assembly Doble hacia abajo Rompa el excedente... - Page 5 Introducción del Producto Partes Plásticas Product Introduction Plastic parts Encienda el interruptor de energía (SW8 en la posición correcta) use 4 piezas P4 para atornillar la tarjeta PCB con fuerza hasta que la luz roja se encienda. Acabado PCB Turn ON the power swith (SW8 to right position), use 4pcs P4 to screw the PC board tightly until the red LED light turns on.
- Page 6 Producto terminado...
- Page 7 Seleccione los diferentes canales (máximo 4 jugadores) de batalla con otros tanques. Presione el botón de disparo para disparar. Una vez que el K-560 está disparando, éste girará 2 círculos, y después estará listo de nuevo para la batalla. Cuando el K-560 esté disparando 4 veces estará fuera del juego, apaguelo y reinicie de nuevo.
- Page 8 Herramientas que usted puede necesitar Tools you may need Desarmador Pinzas de Punta Pinzas de Corte 4xAA Baterías L o n g N o s e P lie r s D ia g o n a l C u tte r S c r e wd r iv e r 4x A A A B a tte r ie s Lista de piezas mecánicas...
- Page 9 Soporte de la batería Tornillo Poste Hexagonal Cantidad Cantidad Cantidad (3x6mm) Tornillo Tuerca de nylon Tornillo Cantidad Cantidad Cantidad (M3) Tarjeta Modulo de transmisión Timbre infrarroja de circuitos Cantidad Cantidad Cantidad Sujetador de Esponja PVC negro Cantidad Cantidad Estampa Cantidad...
- Page 10 Partes Plásticas Plastic Parts Por favor ignore estas partes Ensamble Mecánico Mechanical Assembly - Asegurese de que “F” está instalado verticalmente a “G”.
- Page 11 Mantenga las dos orejas del eje (P7) horizontales a la base. Keep the two ears of the shaft (P7) to be horizontal to the base.
- Page 12 Mantenga los dos extremos del eje (P8) en posición horizontal . Producto terminado...
- Page 13 Cable negro Cable rojo Azul Naranja Verifique colocar la PCB en la misma dirección como se muestra arriba.
- Page 14 Azul Naranja Verde Amarillo Naranja Azul Orange Amarillo Verde Blue Yellow Green Ajuste el cañón para que este horizontal al suelo.
- Page 15 Negro Sensor infrarrojo Rojo Tenga cuidado en mantener el sensor IR a 90° como se muestra. Producto terminado...
-
Page 16: Decoración Decoration
Módulo de transmisión de infrarrojo Indicador de disparador (LED amarillo) Interruptor de encendido Indicador de vida (4 LEDs verdes) 6 Ruedas de conducción Estampa Modulo de recepción Timbre Modulo de transmisión de infrarrojo Botón de disparador Botones de control Botones de control Interruptor de encendido Interruptor de selección de canal... -
Page 17: Cómo Trabaja? How It Works
El K-560 tiene 8 diferentes movimientos (Vea la figura) usted puede controlar los movimientos del K-560 presionando los botones de control en el control remoto. b)The K-560 has 8 different movements - See chart below - you can control the K-560 moves by pushing the control buttons on the remote controller. -
Page 18: Problemas Y Soluciones Troubleshooting
LEDs se apagarán y este se mantendrá girando en círculos y emitirá un sonido de alarma. f) If one of the K-560 is shot, one of the green LED's will become dark and it will turn around in two circles and then it will be ready to battle again. -
Page 19: Diagrama Circuit Diagram
Diagrama Circuit Diagram Caja del control remoto/ 100uF Tanque de guerra a control remoto (K-560) / Remote control tank kit (K-560) -
Page 20: Características Highlights
El reemplazo de las baterias debe llevarse a cabo por un adulto o bajo la supervisión de un adulto No intente recargar pilas no recargables. Las pilas recargables deberán ser removidas del juguete antes de recargarse. Evite un corto circuito en los contactos en el compartimiento de la pila o las terminales de la pila. - Page 21 1.- Para hacer efectiva la garantía, presente ésta póliza y el producto, en donde fue adquirido o en Electrónica Steren S.A. de C.V. S.A. DE C.V. 2.- Electrónica Steren S.A de C.V. se compromete a reparar el producto en caso de estar defectuoso sin ningún cargo al consumidor. Los gastos de transportación Biólogo MaximIno Martínez No.
- Page 22 Este instructivo puede mejorar con tu ayuda, llamanos a: Help us to improve this instruction manual, call us to: 01800 500 9000 Centro de Servicio a Clientes Customer Service Center...
