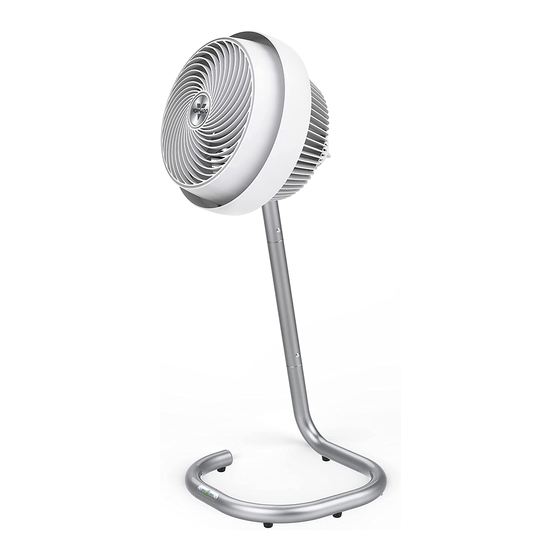

MODELS 693DC & 783DC (-JP) OWNER'S GUIDE
モデル783DC-JP、 693DC （日本未入荷） 取扱説明書
CONTENTS
Important Instructions ........................................................................ 2
Getting Started ................................................................................... 5
Controls ............................................................................................... 6
Cleaning .............................................................................................. 7
Grill & Blade Removal ......................................................................... 8
Troubleshooting ................................................................................. 9
Warranty ...................................................................Inside Back Cover
日本語 p. 10
693DC
783DC
1
English
Advertisement
Related Manuals for Vornado 693DC
Summary of Contents for Vornado 693DC
-
Page 1: Table Of Contents
MODELS 693DC & 783DC (-JP) OWNER’S GUIDE モデル783DC-JP、 693DC （日本未入荷） 取扱説明書 CONTENTS Important Instructions ................ 2 Getting Started ................... 5 Controls ....................6 Cleaning ....................7 Grill & Blade Removal ................. 8 Troubleshooting ................. 9 Warranty ..............Inside Back Cover 日本語 p. 10... -
Page 2: Important Instructions
DANGER not the power cord. or repairs must be done by a Vornado Authorized Service Center. should always be followed to reduce the risk of fire, electric shock and - Do Not run cord under carpeting. Do not cover cord with throw Only original replacement parts may be used. -
Page 3: Getting Started
POWER SUPPLY Dispose of all packaging materials in an environmentally responsible manner. Model 783DC 24V DC/2.5 AMP Model 693DC 24V DC/1.5 AMP When adding the extension, make SAVE THESE INSTRUCTIONS sure the square hole (□) comes to the left and the round hole (〇) to the... -
Page 4: Controls
CONTROLS CLEANING Because your product moves a substantial amount of air, it will need regular cleaning to remove lint, dust and grime. Never clean the product in any manner other than instructed in this owner's guide. WARNING Observe the following safety information to avoid risks and property damage. -
Page 5: Grill & Blade Removal
GRILL & BLADE REMOVAL TROUBLESHOOTING PROBLEM POSSIBLE CAUSE AND SOLUTION WARNING: To reduce the risk of electrical shock and injury to persons, unplug the circulator before removing grill. The unit fails to power on. GRILL REMOVAL Unit is not plugged in. Plug Power Cord into electrical outlet. Ensure the AC power cord is plugged into 1. - Page 6 目次 安全上のご注意 ....................11 組み立て方 ...................... 14 操作方法 ......................15 お手入れ方法 ....................16 カバー、 プロペラの外し方 ................17 故障かな？ ...................... 18 製品保証 ....................別紙参照 日本語 日本語...
- Page 7 （株） 日本語 日本語...
- Page 8 入り、 回すほど風量は強まります。 使用する場合は使用し、 低い 2. つまみを反時計回りに回すと風量は 位置で使用する場合は取り除 弱まり、 回し切るとスイ ッチが切れます。 きます。 電源アダプター モデル783DC-JP （24V DC/2.5 AMP） パイプを差し込む際は、 外側に モデル693DC日本未入荷 （24V DC/1.5AMP 四角穴 （□） 、 内側に丸穴 （○） 注意 が来るようにパイプを差し込ん DC コード つまみを最大風量の位置より回しすぎると、 スイ でください。 丸穴にネジ受け、 四 角穴にネジを入れて締めてくだ ッチを破損する可能性があります。 誤った使用に AC コード...
- Page 9 カバーとプロペラの外し方 お手入れ方法 大量の空気を動かすため定期的なお掃除が必要です。 本取扱説明書に従ってお手入れしてください。 警告 ： 感電やケガの危険を避けるため、 カバーやプロペラを外す前にサーキュレーターのスイ ッチを切り、 プラグをコンセントから抜いてください。 カバーの外し方 警告 1. 2時/6時/10時の位置にあるカバーの爪を中心方向に押さえながら外して ください。 安全のため、 以下の事項を守ってください。 爪が外れにく い場合は、 マイナスのドライバーに当て布をしてご使用くだ お手入れの際は必ずスイ ッチを切り、 プラグをコンセントから抜いてく † さい。 ださい。 爪 爪 ガソリン ・ シンナー ・ 溶剤 ・ アンモニア等の化学薬品を使用しないでくだ † 2. ホコリを払い、 少量の中性洗剤を使って洗浄してください。 さい。 お客様ご自身での修理や部品交換はしないでください。...
- Page 10 故障かな？ トラブル 考えられる原因と解決方法 電源が入らない。 コードが外れていませんか？プラグがコンセントにしっかりと差し込まれていることを確認してください。 次にAC コードがアダプターに、 またDCコードが本体にしっかりと差し込まれていることを確認してください。 スイ ッチが入っていることを確認してください。 製品が破損し修理を要する場合は、 直ちに使用を中止し、 ㈱エヌエフ貿易までご連絡ください。 ブレーカーが落ちていないか確認してください。 その他電気配線等の故障がないかを確認し、 故障している場合 には専門の業者に修理を依頼してください。 空気の流れが弱い、 または遅 サーキュレーターの風量設定が弱めに設定されていませんか？風量設定を強めてください。 い 空気の流れが妨げられている場合は、 障害となるものを取り除いてください。 空気の流れを感じられるように本体の向きを調節してください。 日本語...
