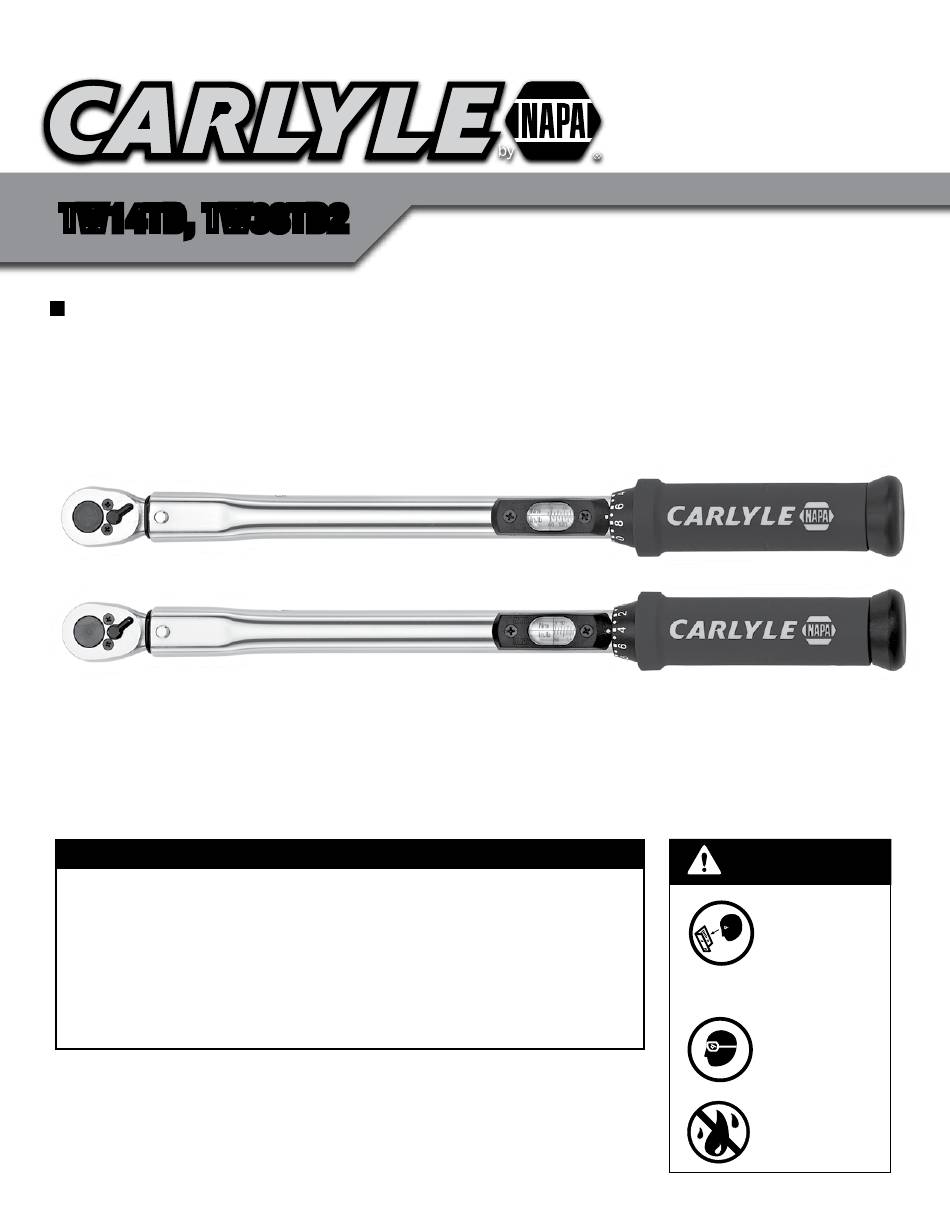

TW14TD, TW38TD2
TW14TD, TW38TD2
1/4" and 3/8" Tear Drop Fixed Head Torque Wrenches
1/4" Torque Range . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 30-200 in lbs.
3/8" Torque Range . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 50-250 in lbs.
Torque Accuracy . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .CW±3%
Unit Selection . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . In.lbs., N-m
Head Type . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . Fixed
Gear Teeth . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 32
TW14TD, TW38TD2
SPECIFICATIONS
1
WARNING
AlwAys reAd
instructions
before using
tools
AlwAys weAr
sAfety
goggles
not
wAterproof
Rev. 02/27/15
Advertisement
Table of Contents
Related Manuals for Napa Carlyle TW14TD
Summary of Contents for Napa Carlyle TW14TD
- Page 1 TW14TD, TW38TD2 TW14TD, TW38TD2 1/4" and 3/8" Tear Drop Fixed Head Torque Wrenches SPECIFICATIONS WARNING 1/4" Torque Range ........30-200 in lbs. AlwAys reAd 3/8"...
-
Page 2: Warranty
WARNING - FOLLOW THESE RULES FOR SAFE OPERATION! FAILURE TO OBSERVE THESE WARNINGS COULD RESULT IN INJURY • Do not use torque wrench to loosen fasteners. This insTrucTion Manual conTains iMporTanT safeTy inforMaTion. read This insTrucTion • The wrench should be sent in for calibration once Manual carefully and undersTand all every year or every 5,000 cycles for re-calibration. -
Page 3: Features And Functions
FEATURES AND FUNCTIONS 40 100 160 200 t.lb 90 150 In. lb Head Repair Kit 1. Reversible Ratchet Head 3. Major Scale 5. Ratchet Drive 7. Push Locking Cap 2. Direction Lever 4. Minor Scale 6. Anti-slip Handle REPLACEMENT PARTS AVAILABLE AS: RSTW14TDCS Blow Mold Case for TW14TD RSTW14TDHRP... - Page 4 REPLACING THE HEAD KIT (CONT.) Step 2: Insert the pawl spring into the handle spring hole. See Fig. 2 Fig. 2 Step 3: Place the steel ball on top of the pawl spring. See Fig. 3 Fig. 3 Step 4: Insert the pawl with the square hole facing inward and the circle hole facing you.
- Page 5 REPLACING THE HEAD KIT (CONT.) Step 5: Insert the switch into the square hole on the pawl making sure the the tail of the switch and the bottom of the pawl (See Fig. 5) are both pointing in the same direction. Then fasten with the switch screw.
-
Page 6: Operation
REPLACING THE HEAD KIT (CONT.) Step 8: Fasten the lid to the ratchet head with lid screws. See Fig. 8 Test the functionality by making sure the driver turns and the switch can pivot in both directions. Fig. 8 OPERATION 1. -
Page 7: Especificaciones
TW14TD, TW38TD2 TW14TD, TW38TD2 Torquímetros de Cabeza Fija Tipo Pera 1/4" y 3/8" ESPECIFICACIONES ADVERTENCIA Rango de Torsión 1/4" ......30 N-m / 200 libras-pie sieMpre leA lAs Rango de Torsión 3/8"... - Page 8 ADVERTENCIA - ¡SIGA LAS REGLAS PARA UNA OPERACIÓN SEGURA! HACER CASO OMISO A ESTAS ADVERTENCIAS PODRÍA OCASIONAR LESIONES • No use ningún torquímetro para aflojar los esTe Manual insTrucTiVo conTiene inforMacÓn sujetadores. iMporTanTe de seguridad. lea esTe Manual insTrucTiVo cuidadosaMenTe y coMprenda Toda • El torquímetro debe mandarse a ser calibrado una la inforMaciÓn anTes de operar esTa vez al año, o cada 5,000 ciclos para ser recalibrado.
- Page 9 CARACTERíSTICAS Y FUNCIONES 40 100 160 200 t.lb 90 150 In. lb Equipo de reparaciónde cabeza 1. Cabeza de trinquete reversible 3. Escala mayor 5. Encaje de trinquete 7. Tapa de seguridad de empuje 2. Manivela de sentido 4. Escala menor 6.
- Page 10 REPOSICIÓN DEL EQUIPO DE CABEZA Paso 2: Inserte el resorte del trinquete en el agujero del resorte del mango. Ver la fig. 2. Fig. 2 Paso 3: Coloque la bola de acero en la parte superior del resorte del trinquete. Ver la fig. 3. Fig.
- Page 11 REPOSICIÓN DEL EQUIPO DE CABEZA Paso 5: Inserte el interruptor en el agujero cuadrado en el trinquete, asegurándose que la cola del interruptor y la parte inferior del trinquete (ver la fig.5) los dos estén apuntándose en la misma dirección. Luego sujete con el tornillo del interruptor.
-
Page 12: Operación
REPOSICIÓN DEL EQUIPO DE CABEZA Paso 8: Sujete la tapa a la cabeza de la carraca con los tornillos de la tapa. Ver la fig. 8 Compruebe la funcionalidad al asegurar que el conductor gire y que el interruptor pivote en ambos sentidos. Fig.
