Eureka Alpenlite 2XT Instructions

Alpenlite 2XT Instructions
1) Unroll and unfold the tent on the ground, remove the fly and open the door
before setting up the tent. Do not stake the tent down yet. In windy condi-
tions, stake down one front corner into the wind.
2) Assemble all the shock-corded poles.
Try to keep the poles from snapping
together as this can damage the ends
of the rods. Note: Make certain each
rod has seated firmly into the adjacent
pole.
3) Place the tapered end of the front leg
section into the diagonal hole in the
junction tube marked "Front Right."
Note: The two junction tubes are not
the same; look at them closely and
make sure you use the correct junction
tube.
4) Place the locking post on the front leg into a
grommet on the tents foot at the front of the
tent.
5) Repeat steps 3 and 4 with the second front
leg section.
6) Repeat steps 3, 4, and 5 at the back of the
tent using the rear leg sections and the
remaining junction tube (marked "Right Rear").
7) Place one end of the spanner through the cen-
ter hole of the first junction tube. Disconnect
rods in the middle of the spanner. Place oppo-
site end of spanner through the second junc-
tion tube (See figure 2).
8) To finish installing the spanner, push down on
the disconnected rods until they spring back
together. This forms a free standing frame (See
figure 2).
9) Connect tent to frame by pulling the shock-cord
loop at the peaks of the tent over the junction
tubes, snap the tent clips to the leg sections
(Figure 3).
10) Place the locking end tip of one end of the
curved center hoop into the grommet on the
side web on the tent floor. Snap the tent clip
directly above the pin to the center hoop.
Move up the seam, connecting clips as you go
(Figure 3).
Directives pour la Alpenlite 2XT

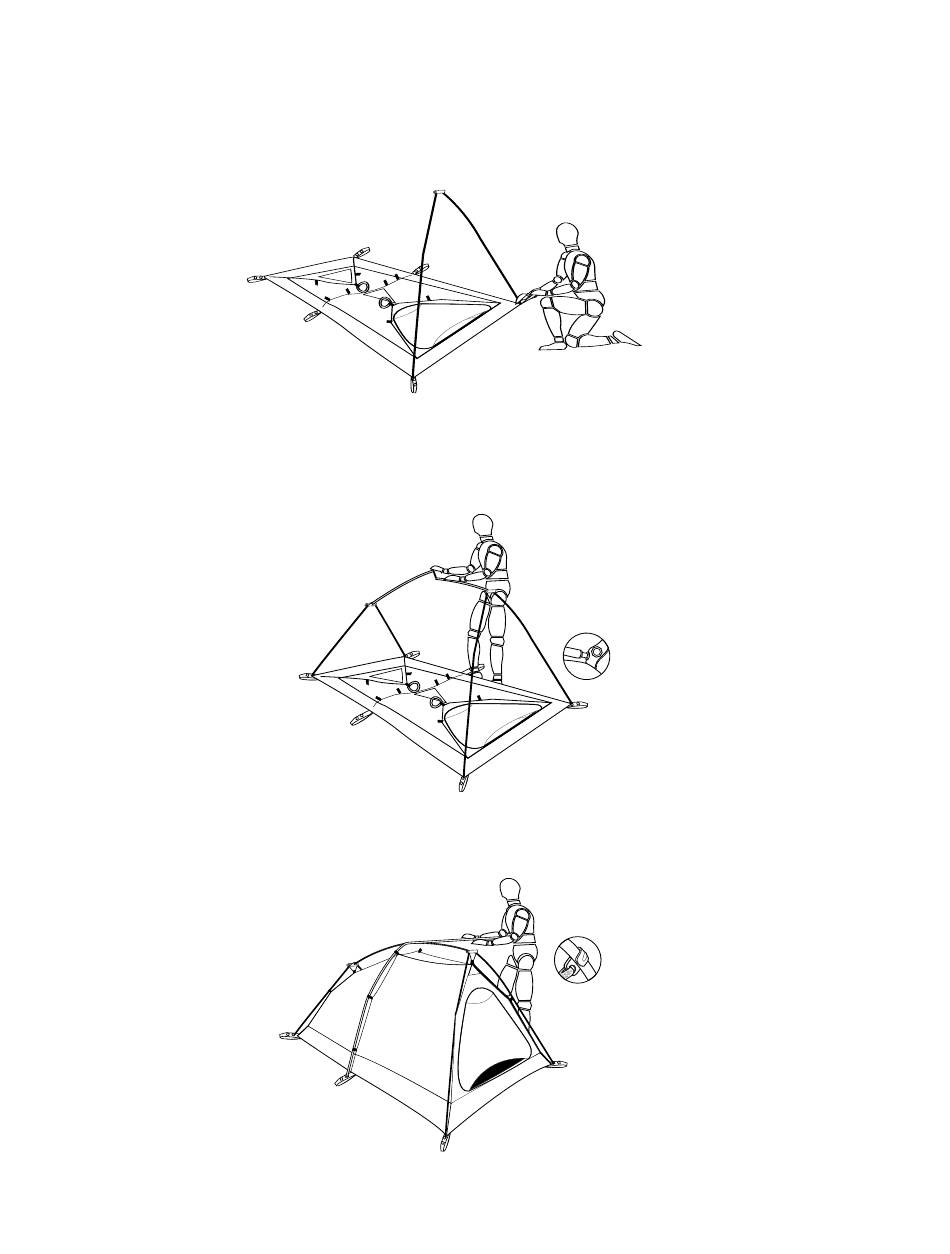

FIGURE 1
FIGURE 2
FIGURE 3
1) Dérouler et déplier la tente au sol, retirer le double toit et ouvrir la
porte de la tente. Pour le moment, ne pas fixer la tente au sol;
toutefois, par temps venteux, fixer au sol, à l'aide d'un piquet, le
coin qui est au vent.
2) Assembler tous les jeux d'armature solidarisés par
un cordon élastique. Essayer d'éviter de joindre les
sections d'un mouvement brusque, ce qui pourrait
en endommager les bouts. Note : S'assurer que les
sections s'emboîtent à fond les unes dans les
autres.
3) À l'avant de la tente, insérer le bout fuselé d'un
mât dans l'ouverture oblique correspondante du
tube de jonction qui porte la mention « Front
Right » (pour « Droite avant »). Note : Les deux
tubes de jonction ne sont pas identiques; les exam-
iner de près et s'assurer d'utiliser le bon.
4) Insérer l'embout bloqueur inférieur du mât dans
l'œillet situé au coin avant correspondant de la
base de la tente.
5) Répéter les étapes 3 et 4 avec le deuxième mât
avant.
6) Répéter les étapes 3, 4 et 5 à l'arrière avec les
mâts arrière et l'autre tube (qui porte la mention
« Rear Right » (pour « Droite arrière »).
7) Insérer une extrémité de la faîtière dans l'ouverture
centrale du premier tube de jonction. Séparer les
tiges au milieu de la faîtière. Insérer l'autre
extrémité de la faîtière dans l'ouverture centrale du
deuxième tube de jonction (voir Figure 2.)
8) Pour finir le montage de la faîtière, pousser vers le
bas sur les deux sections non jointes jusqu'à ce
qu'elles s'emboîtent. L'armature devient alors autopor-
tante (voir Figure 2.)
9) Joindre la tente à l'armature en faisant passer les
anneaux élastiques, situés aux pignons de la tente,
par-dessus les tubes de jonction. Fixer ensuite les cro-
chets d'armature de la tente aux mâts (voir Figure 3.)
10) Insérer l'embout bloqueur d'une extrémité de l'arceau
central dans l'œillet d'une des pattes de sangle
situées de chaque côté de la base de la tente. Fixer
ensuite à l'arceau le crochet d'armature situé immé-
diatement au-dessus de l'œillet. En longeant la cou-
ture, fixer d'autres crochets (voir Figure 3.)
