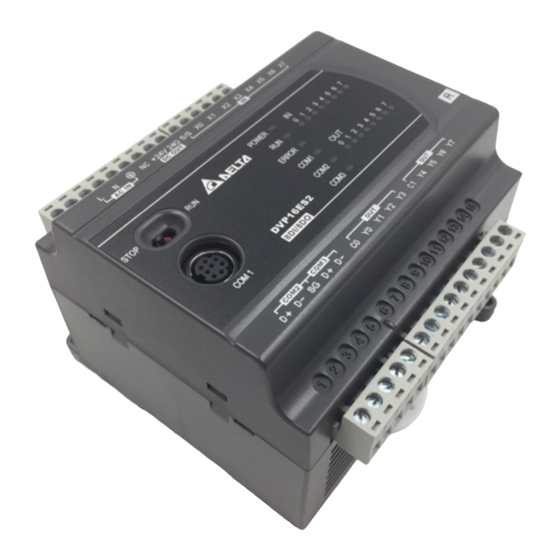

Delta DVP-ES2 Instruction Sheet
Programmable logic controller
Hide thumbs
Also See for DVP-ES2:
- Operation manual (1006 pages) ,
- Manual (115 pages) ,
- Operation manual (20 pages)
Advertisement
Available languages
Available languages
Quick Links
Advertisement
Related Manuals for Delta DVP-ES2
Summary of Contents for Delta DVP-ES2
- Page 1 DVP-ES2 DVP-0130030-01 20210528...
- Page 2 DVP-ES2 series PLCs. The PLC programs and the latched data are stored in the flash memories. EN DVP-ES2 is an OPEN-TYPE device. It should be installed in a control cabinet free of airborne dust, humidity, electric shock and vibration. To prevent...
-
Page 3: Electrical Specifications
Connector European standard removable terminal block (Pin pitch: 5mm) DVP-ES2 starts to run when the power rises to 95 ~ 100VAC and stops when the power drops to 70VAC. If the power is suddenly cut off, the PLC will continue running for 10ms. - Page 4 Input Point Input No. X0 ~ X3 X4 ~ X7 X10 ~ X17, X20 ~ Input type Digital input Input form DC (SINK or SOURCE) Input current 24VDC, 5mA Input impedance 4.7KΩ Max. frequency 100kHz 10kHz 60Hz Off → On >15VDC Action level On →...
-
Page 5: Installation
Tear off the sticker before running the PLC to ensure normal heat dissipation. Power Supply The power input type for DVP-ES2 model is AC input. When operating DVP-ES2, please note the following points: 1. The range of the input voltage should be 100 ~ 240VAC. The power supply should be connected to L and N terminals. -
Page 6: Safety Wiring
Safety Wiring In PLC control system, many devices are controlled at the same time and actions of any device could influence each other, i.e. breakdown of any device may cause the breakdown of the entire auto-control system and danger. Therefore, we suggest you wire a protection circuit at the power supply input terminal. - Page 7 ○ DC power supply ○ Emergency stop: Uses external switch Fuse: Uses 5 ~ 10A fuse at the shared terminal of output contacts to protect the output ○ circuit Transient voltage suppressor: To extend the life span of contact. ○ 1.
- Page 8 Tx- Rx- Rx+ N/C N/C N/C Note: The DVP-ES2-E series PLC is equipped with the Auto MDI/MDIX function. It does not need any jumper wire when it connects to the network device. - 7 -...
- Page 9 PLC program to write the values into the network control register (CR). Software: Start the DCIsoft, and connect the PC to the DVP-ES2-E series PLC through the ehternet cable. Enter “Communication Setting” page in DCISoft, and choose “Ethernet” communication port. Then, click “Search” to search for the picture representing the DVP-ES2-E series PLC.
- Page 10 DVP32ES200R/T +24 V 24 G DVP32ES2-R (16DI/16DO) +24 V 24 G DVP32ES2-T (16DI/16DO) 11 12 DVP32ES200RE/TE S / S X1 0 X 11 X1 2 X 13 X 14 X 15 X 16 X 17 D VP3 2E S2 -R E(1 6D I/1 6D O) +24V Y 10 Y 11...
- Page 11 S /S X1 0 X 11 X 12 X1 3 X1 4 X 15 X 16 X1 7 X 20 X 21 D VP 40 ES 2- TE (24 D I/1 6D O) +24V Z P 0 UP 1 Z P1 Y 1 0 Y 11 Y 12...
- Page 12 DVP80ES200R/T 12 13 2 4 25 X1 0 X1 4 X2 1 +24 V 24 G DVP8 0ES 2- R ( 40 DI /4 0D O) Y1 3 Y1 4 Y16 Y17 10 11 18 1 9 2 0 22 2 3 24 2 5 28 29...
- Page 13 ………………………………………………………………… 繁體中文 ……………………………………………………………………… 感謝您採用台達 DVP-ES2 系列可程式控制器。此系列提供 16 ~ 80 點數的主機及 8 ~ 32 點數位輸入/輸出模組，含主機最大輸入∕輸出擴充最多可達 256 點。另可搭配類比輸入 ∕輸出模組使用，以滿足各種應用場合。全系列採用免電池設計，其 PLC 程式與停電保 持資料皆運用高速快閃記憶體儲存。 本安裝說明書提供給使用者電氣規格、功能規格、安裝配線之相關注意事項。其他詳 細之程式設計及指令說明請見 DVP-ES2 操作手冊【程式篇】 ，選購之周邊裝置詳細說 明請見該產品隨機安裝說明書。 本機為開放型 (OPEN TYPE) 機殼，因此使用者使用本機時，必須將之安裝於具防 塵、防潮及免於電擊∕衝擊意外之外殼配線箱內。另必須具備保護措施（如：特殊之 工具或鑰匙才可打開）防止非維護人員操作或意外衝擊本體，造成危險及損壞。 交流輸入電源不可連接於輸入∕出信號端，否則可能造成嚴重損壞，請在上電之前再 次確認電源配線。請勿在上電時觸摸任何端子。本體上之接地端子 務必正確的接 地，可提高產品抗雜訊能力。 產品外觀尺寸與部位介紹...
- Page 14 電氣規格 32ES2 機種 其他機種 項目 24VDC 100 ~ 240VAC (-15% ~ 10%)，50 / 60Hz 5% 電源電壓 (-15~+20%) 脫落式歐式端子座 (端點距離：5mm) 連接方式 當電源緩升至 95 ~ 100VAC 時，PLC 開始動作，當電源緩降至 70VAC 時，PLC 停止動 ES200 作。電源瞬間斷電 10ms 以內繼續運行。 動作 規格 當電源緩升至 20.4VDC~28.8VDC 時，PLC 開始動作，當電源緩降至 17.5VDC 時，PLC ES211 停止動作。電源瞬間斷電...
- Page 15 輸 出 點 電 氣 規 格 輸出點形式 繼電器-R 電晶體-T Y4~Y17, Y20 ~ 輸出點 No. Y0, Y2 Y1, Y3 全部 250VAC, 30VDC 電壓規格 5 ~ 30VDC 以下 100kHz 10kHz 1kHz 最高切換頻率 – <100uA 漏電流 2A/1 點（5A/COM） 0.5A/1 點 (4A/COM) 電阻性 最大負載...
- Page 16 3. 鎖螺絲及配線時請避免微小的金屬導體掉入 PLC 內部。 安裝前請貼上防塵貼紙，防止導電異物掉入。 運轉前請撕下防塵貼紙，保持良好散熱效果。 電源端 DVP-ES2 之電源輸入為交流輸入機種時，在使用上應注意下列事項： 1. 交流電源輸入電壓 ， 範圍寬廣 (100 ~ 240VAC） ， 電源請接於 L 、 N 兩端 ， 如果將 AC110V 或 AC220V 接至+24V 輸出端或數位輸入點端，將使 PLC 損壞，請使用者特別注意。 2. 主機及數位輸入/輸出模組之交流電源輸入請同時作 On 或 Off 的動作。...
- Page 17 輸入/輸出點之配線 輸入點之入力信號為直流電源 DC 輸入，DC 型式共有兩種接法：SINK 及 SOURCE，其 定義如下： （以下為舉例說明，詳細點數配置請見各機種） 直流形式（DC Signal IN）配線 – SINK 模式 輸入點回路等效電路配線圖，請參閱英文版[Figure 5]。 直流形式（DC Signal IN）配線 – SOURCE 模式 輸入點回路等效電路配線圖，請參閱英文版[Figure 6]。 實用之繼電器輸出回路配線 詳細配線圖請參閱英文版[Figure 7]。 ○ ○ 直流電源供給 緊急停止：使用外部開關 ○ 保險絲：使用 5 ~ 10A 的保險絲容量於輸出接點的共用點，保護輸出點回路。 ○...
- Page 18 註：DVP-ES2-E 系列具有 Auto MDI/MDIX 功能，與網路設備連接時無需跳線。 乙太網路設定方式 DVP-ES2-E 系列內建乙太網路通訊埠，需設定網路參數後，才可與其他網路設備連結， 其參數預設值為:192.168.1.5 (IP 地址)、255.255.255.0 (子網路遮罩)。使用者可透過 DCISoft 網路參數設定軟體或 PLC 程式寫入網路控制暫存器(CR)兩種方式進行參數設定 。 專用軟體：於 PLC 編輯軟體中開啟 DCISoft，並以網路線連接 PC 與 DVP-ES2-E 系列設備，接著進入 DCISoft 的”通訊設定”之頁面，並確認選擇”Ethernet”通訊口之 後，再按下”搜尋”功能後，即可找到 DVP-ES2-E 機種之圖示；”雙擊”圖示後可開啟 相關設定頁面，並於設定頁面中，輸入 IP 等相關參數後，按下”套用”即可完成設定。 PLC 程式：透過 PLC 編輯軟體撰寫 “To 指令” 寫入 IP 地址 (CR#88, 89)與子網路...
- Page 19 …………………………………………………………………… 简体中文 ………………………………………………………………… 感谢您采用台达 DVP-ES2 系列可编程控制器。此系列提供 16 ~ 80 点数的主机及 8 ~ 32 点数字量输入／输出模块， 含主机最大输入／输出扩展最多可达 256 点。 另可搭配模拟输 入∕输出模块使用，以满足各种应用场合。全系列采用免电池设计，其 PLC 程序与停电 保持数据皆运用高速闪存储存。 本安装说明书提供给使用者电气规格、功能规格、安装配线的相关注意事项。其它详 细的程序设计及指令说明请见 DVP-ES2 操作手册【程序篇】 ，选购的周边装置详细说 明请见该产品随机安装说明书。 本机为开放型 (OPEN TYPE) 机种， 因此使用者使用本机时， 必须将其安装于具防尘、 防潮及免于电击／冲击意外的外壳配线箱内。另必须具备保护措施（如：特殊的工具 或钥匙才可打开）防止非维护人员操作或意外冲击本体，造成危险及损坏。 交流输入电源不可连接于输入／出信号端，否则可能造成严重损坏，请在上电之前再...
- Page 20 电气规格 32ES2 机种 其他機種 项目 24VDC 100 ~ 240VAC (-15% ~ 10%)，50/60Hz 5% 电源电压 (-15~+20%) 脱落式欧式端子座 (端点距离：5mm) 连接方式 当电源缓升至 95 ~ 100VAC 时， PLC 开始动作， 当电源缓降至 70VAC 时， PLC 停止动作。 动 ES200 电源瞬间断电 10ms 以内继续运行。 作 规 当电源缓升至 20.4VDC~28.8VDC 时，PLC 开始动作，当电源缓降至 17.5VDC 时，PLC ES211 格...
- Page 21 输 出 点 电 气 规 格 输出点形式 继电器-R 晶体管-T 输出点 No. Y0, Y2 Y1, Y3 Y4~Y17, Y20 ~ 全部 250VAC, 30VDC 以下 5~30VDC 电压规格 100kHz 10kHz 1kHz 最高切换频率 <100uA 漏电流 – 2A/1 点（5A/COM） 0.5A/1 点（4A/COM） 电阻性 15W (30VDC) 最大负载 电感性...
- Page 22 3. 锁螺丝及配线时请避免微小的金属导体掉入 PLC 内部。 安装前请贴上防尘贴纸，防止导电异物掉入。 运转前请撕下防尘贴纸，保持良好散热效果。 电源端 DVP-ES2 的电源输入为交流输入机种时，在使用上应注意下列事项： 1. 交流电源输入电压， 范围大小(100 ~ 240VAC)， 电源请接于 L、 N 两端， 如果将 AC110V 或 AC220V 接至+24V 输出端或数字量输入点端， 将使 PLC 损坏， 请使用者特别注意。 2. 主机及数字量输入/输出模块的交流电源输入请同时作 On 或 Off 的动作。 3. 主机的接地端使用 1.6mm 以上的电线接地。...
- Page 23 直流形式（DC Signal IN）配线 – 源型模式 输入点回路等效电路配线图，请参阅英文版[Figure 6]。 实用的继电器输出回路配线 详细配线图请参阅英文版[Figure 7]。 ○ ○ 直流电源供给 紧急停止：使用外部开关 ○ 保险丝：于输出接点的公共端使用容量 5 ~ 10A 的保险丝，保护输出点回路。 ○ 突波吸收二极管：可增加接点寿命。 DC 负载电源的二极管抑制：功率较小时使用（请参阅英文版[Figure 8]） DC 负载电源的二极管+Zener 抑制： 大功率及 On/Off 频繁时使用 （请参阅英文版[Figure 9]） ○ ○ 白炽灯（电阻性负载） 交流电源供给 ○ 互斥输出：例如，将...
- Page 24 注：DVP-ES2-E 系列具有 Auto MDI/MDIX 功能，与网络设备连接时无需跳线。 以太网络设定方式 DVP-ES2-E 系列内建以太网络通讯端口，需设定网络参数后，才可与其它网络设备连结， 其参数默认值为:192.168.1.5 (IP 地址)、 255.255.255.0 (子网掩码)。 使用者可透过 DCISoft 网络参数设定软件或 PLC 程序写入网络控制寄存器(CR)两种方式进行参数设定。 专用软件：于 PLC 编辑软件中开启 DCISoft，并以网络线连接 PC 与 DVP-ES2-E 系 列设备，接着进入 DCISoft 的”通讯设定”之页面，并确认选择”Ethernet”通讯口之后， 再按下”搜寻”功能后，即可找到 DVP-ES2 机种之图示；”双击”图示后可开启相关设定 页面，并于设定页面中，输入 IP 等相关参数后，按下 ”套用” 即可完成设定。 PLC 程序：透过 PLC 编辑软件撰写 “To 指令” 写入 IP 地址 (CR#88, 89) 与子网掩...
