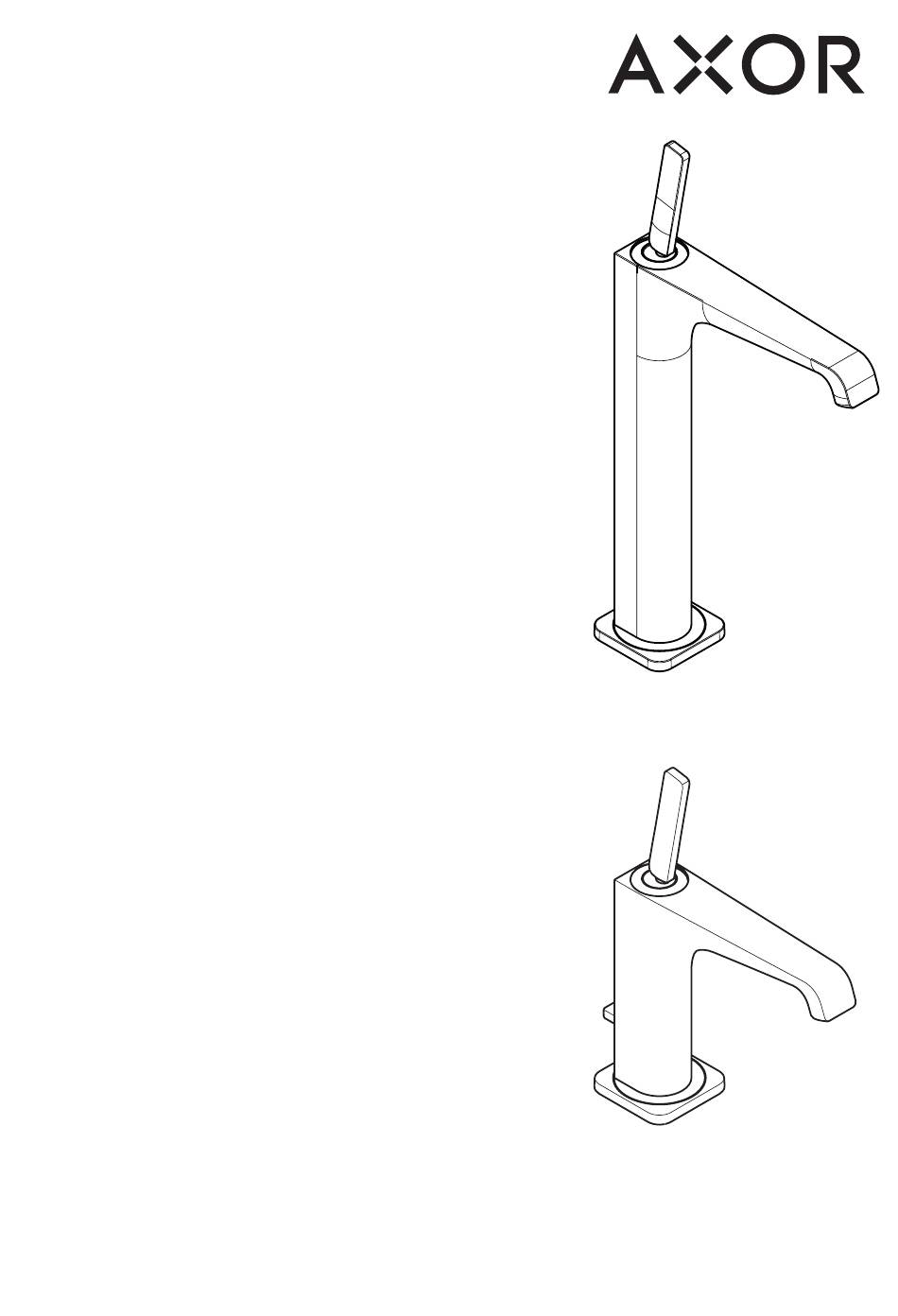

- Page 1 A XOR Citterio 36104007 ⁄ 36103007 Z H ⁄ 用户手册 ⁄ 组装说明 A XOR Citterio E E N ⁄ Instructions for use ⁄ assembly instructions 36100007 I N S T A L L A T I O N...
- Page 2 安全技巧 符号说明 装配时为避免挤压和切割受伤，必须戴上手套。 请勿使用含有乙酸的硅胶！ 本产品只允许作为洗浴、卫生和洁身之用。 冷热水管间过大的压力差必须予以平衡。 大小 (参见第页 10) 安装提示 流量示意图 (参见第页 11) ⁄ 安装前必须检查产品是否受到运输损害。 安装后 带有 EcoSmart ® 将不认可运输损害或表面损伤。 无 EcoSmart ® ⁄ 管道和阀门必须根据通用标准进行安装、冲洗和 检查。 备用零件 (参见第页 9) ⁄ 请遵守当地国家现行的安装规定。 ⁄ 只能按规定使用溢流阀。禁止将半露柱及其他部 件固定到溢流阀上。 选装附件 (不在供货范围内) ⁄ 如果使用即热式热水器时出现问题，或要求更大 的水流量，可以把位于水波器后面的 EcoSmart ® （ 专用工具 #58085000 (参见第页 04) 流量限制器）拆除。 技术参数 水管胶泥 (参见第页 05) 本龙头配有 EcoSmart ®...
- Page 3 S A F E T Y N O T E S S Y M B O L D E S C R I P T I O N Gloves should be worn during installation to prevent Do not use silicone containing acetic acid! crushing and cutting injuries. The product may only be used for bathing, hygienic D I M E N S I O N S (see page 10) and body cleaning purposes.
- Page 4 (3 Nm) SW 23 mm (4 Nm) SW 9 mm 58085000 (max. 7 Nm)
- Page 5 15 8 8 58085000 (max. 7 Nm) (50 Ncm) > 2 min...
- Page 6 汉 斯 格 雅 产 品 的 清 洁 建 议 重 要 说 明 肥皂， 洗发水、 沐浴液、 染发剂、 香水、 刮胡水、 指甲油 现代的卫浴龙头、 厨房龙头、 花洒、 配件、 盥洗台、 浴盆 的残留也会对产品造成损伤。 和加热器采用的制造材料非常迥异， 以适应产品外形 此处： 使用后要小心地用清水将剩余物冲洗干净。 设计和使用功能的市场需求。 同样在产品下方不得存放洗涤剂和化学药品， 例如不 为了避免产品损坏和由此引发的投诉及争议， 必须在 可放在用于洗脸盆的梳洗柜中否则挥发气体将损坏 使用和清洁产品时遵循有关规程。 产品。...
- Page 7 C L E A N I N G R E C O M M E N D A T I O N F O R ⁄ After cleaning rinse thoroughly with clean water to H A N S G R O H E P R O D U C T S remove any cleaner residue.
- Page 8 A XOR Citterio E 36100007 ⁄ 36104007 ⁄ 36103007 A XOR Citterio E 36100007 ⁄ 36104007 ⁄ 36103007 关 ⁄ close 开 ⁄ open 热 ⁄ hot 冷 ⁄ cold...
- Page 9 A XOR Citterio E 36100007 ⁄ 36104007 ⁄ 36103007 98433000 92188000 (30x1,5) 92189000 97660000 (M6x6) 98433000 95667000 (30x1,5) 95169000 (21,95x1,78) 96339000 98147000 EcoSmart ® (26x2) 95289000 98147000 (26x2) 92197000 95128000 95382000 (M16x1,5 - 5 l ⁄min) 98422000 (7x1,5) 98987000 98433000...
- Page 10 AXOR Citterio E A XOR Citterio E 36100007 36103007 60/60 60/60 Ø 32 Ø 32 G 1/2 G 1/2 A XOR Citterio E 36104007 94139007 60/60 51301000 Ø 32 G 3/8...
- Page 11 AXOR Citterio E 36100007 ⁄ 36104007 ⁄ 36103007 0,60 0,55 0,50 EcoSmart ® 0,45 0,40 0,35 0,30 0,25 0,20 0,15 EcoSmart ® 0,10 0,05 0,00 9 12 15 18 21 24 27 30 Q = l/min Q = l/sec...
- Page 12 A XOR ⁄ Hansgrohe SE Auestraße 5–9 77761 Schiltach Deutschland info@axor-design.com axor-design.com...
