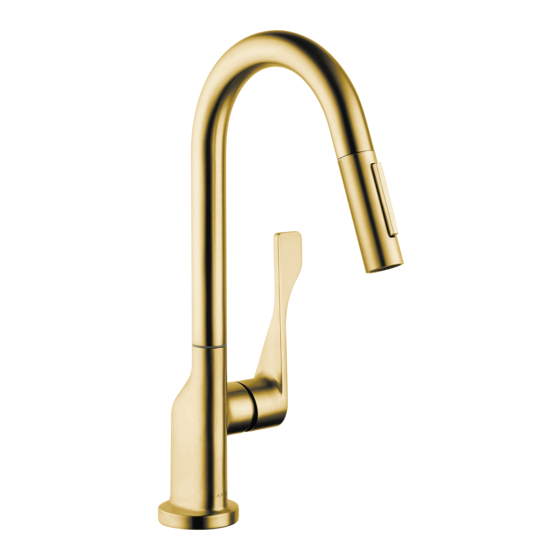

- Page 1 Z H ⁄ 用户手册 ⁄ 组装说明 A XOR Citterio E N ⁄ Instructions for use ⁄ assembly instructions 39835007 I N S T A L L A T I O N...
- Page 2 安全技巧 符号说明 装配时为避免挤压和切割受伤，必须戴上手套。 请勿使用含有乙酸的硅胶！ 冷热水管间过大的压力差必须予以平衡。 调节 (参见第页 06) 安装提示 热水温度调节。如果使用即热式喷头，则不建议安装热水阀门。 ⁄ 安装前必须检查产品是否受到运输损害。 安装后将不认可运输损害或表面 损伤。 ⁄ 管道和阀门必须根据通用标准进行安装、冲洗和检查。 操作 (参见第页 07) ⁄ 请遵守当地国家现行的安装规定。 ⁄ 汉斯格雅建议，清晨或在水流长时间停滞后，前半升水不作饮用 水使用。 ⁄ 水嘴旋转不可超过360º，否则会导致软管受损。 技术参数 1 MPa 工作压强： 最大 0,1 – 0,5 MPa 推荐工作压强： 测试压强： 1,6 MPa 清洗 (参见第页 07 并附有小手册) (1 MPa = 10 bar = 147 PSI) 70°C 如果水流减少，清洁位于花洒头和软管之间的过滤网。 热水温度：...
- Page 3 S A F E T Y N O T E S S Y M B O L D E S C R I P T I O N Gloves should be worn during installation to prevent crushing and cutting injuries. Do not use silicone containing acetic acid! The hot and cold supplies must be of equal pressures. A D J U S T M E N T (see page 06) I N S T A L L A T I O N I N S T R U C T I O N S To adjust the hot water limiter. Using a hot water limiter in combination with a continuous flow water heater is not recommended.
- Page 4 (3 Nm) 150° SW 10 mm SW 24 mm (4 Nm) 110° 150° 24 x 15°...
- Page 5 110° 24 x 15° 110° CLICK...
- Page 6 (1 Nm) > 2 min 60 °C 10 °C 0,3 MPA SW 3 mm SW 3 mm 43°C (5 Nm) 38°C 55°C 60°C 36°C 50°C...
- Page 7 开 ⁄ open 开 ⁄ open 热 ⁄ hot 关 ⁄ close 冷 ⁄ cold...
- Page 8 汉斯格雅产品的清洁建议 C L E A N I N G R E C O M M E N D A T I O N F O R H A N S G R O H E P R O D U C T S 现代的卫浴龙头、厨房龙头、花洒、配件、盥洗台、浴盆和加热器采用的制造...
- Page 9 A XOR Citterio 39835007 Ø 3 4 G1/2 A XOR Citterio 39835007 0,60 0,55 0,50 0,45 0,40 0,35 0,30 0,25 0,20 0,15 0,10 0,05 0,00 9 12 15 18 21 24 27 30 Q = l/min Q = l/sec...
- Page 10 A XOR Citterio 39835007 95926000 98127000 (11x2) 97735000 96737000 39891000 (110°⁄150°) 98603000 98231000 (18x1,5) (M6x10) 92115000 98365000 96762000 (37x2) 98211000 92730000 (21x2,5) 95908000 98422000 97209000 (7x1,5) 98140000 (20x1) 95008000 95910000 95909000 97827000 (M22x1 - (8x1,75) 15 l ⁄min) 98749000 97827000 (8x1,75) 97489000 (900 mm)
