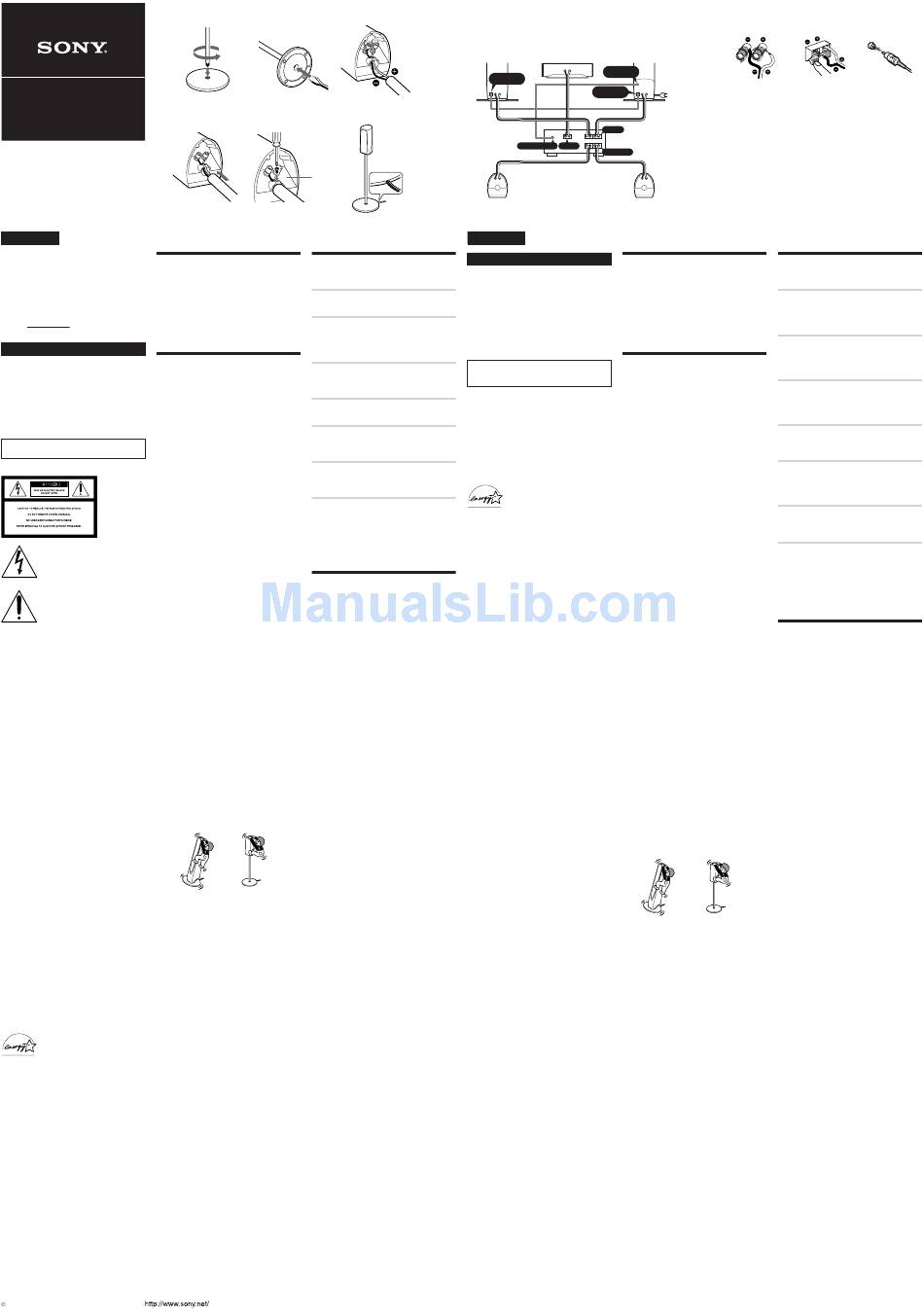

Sony SA-VS700ED Instalation Manual

A
1
Home Theater Speaker System
SA-VS700ED
4
4-249-491-12(1)
English
Owner's Record
About this manual
The model and serial numbers are located on the
The SA-VS700ED is a 5.1 channel speaker system
rear of the unit. Record the serial number in the
consisting of two front speakers containing active
space provided below. Refer to them whenever
subwoofer, two surround speakers, and one center
you call upon your Sony dealer regarding this
speaker. It supports Sony Digital Cinema Sound, Dolby*
product.
Pro Logic, and Dolby Digital, etc., and is thus
gearedtowards the enjoyment of movies.
Model No. SA-VS700ED
Serial No.
* "Dolby" and the double-D symbol are trademarks of
Dolby Laboratories.
WARNING
Precautions
To prevent fire or shock hazard, do not expose the
unit to rain or moisture.
On safety
To prevent fire, do not cover the ventilation of the
apparatus with news papers, table-cloths, curtains, etc. • Before operating the system, be sure that the operating
And don't place lighted candles on the apparatus. voltage of the system is identical with that of your local
power supply.
To prevent fire or shock hazard, do not place objects
filled with liquids, such as vases, on the apparatus. • The unit is not disconnected from the AC power source
To avoid electrical shock, do not open the cabinet. Refer (mains) as long as it is connected to the wall outlet,
even if the unit itself has been turned off.
servicing to qualified personnel only.
• Unplug the system from the wall outlet if it is not to be
used for an extended period of time. To disconnect the
cord, pull the cord by grasping the plug. Never pull
Do not install the appliance in a confined space, such
the cord itself.
as a bookcase or built-in cabinet.
• Should any liquid or solid object fall into the system,
unplug the system's power cord and have the system
NOTICE FOR THE CUSTOMERS IN THE USA
checked by qualified personnel before operating it any
further.
• AC power cord must be changed only at the qualified
service shop.
On operation
• Do not drive the speaker system with a continuous
wattage exceeding the maximum input power of the
system.
• If the polarity of the speaker connections are not
correct, the bass tones will be weak and the position of
This symbol is intended to alert the user to
the various instruments obscure.
the presence of uninsulated "dangerous
• Contact between bare speaker wires at the speaker
voltage" within the product's enclosure
terminals may result in a short-circuit.
that may be of sufficient magnitude to
• Before connecting, turn off the amplifier to avoid
constitute a risk of electric shock to
damaging the speaker system.
persons.
• The volume level should not be turned up to the
point of distortion.
This symbol is intended to alert the user to
the presence of important operating and
If you encounter color irregularity on a
maintenance (servicing) instructions in the
nearby TV screen
literature accompanying the appliance.
The front speakers are not magnetically shielded and the
CAUTION
picture on the TV sets may become magnetically
distorted.
You are cautioned that any changes or modification not
expressly approved in this manual could void your
If color irregularity is observed...
authority to operate this equipment.
c Turn off the TV set, then turn it on again in 15 to 30
minutes.
The shielded interface cable recommended in this
manual must be used with this equipment in order to
If color irregularity is observed again...
comply with The limits for a digital device pursuant to
c Place the speakers further away from the TV set.
Subpart B of Part 15 of FCC Rules.
Note to CATV system installer:
If howling occurs
This reminder is provided to call CATV system installer's
Reposition the speakers or turn down the volume on the
attention to Article 820-40 of the NEC that provides
amplifier.
guidelines for proper grounding and, in particular,
specifies that the cable ground shall be connected to the
On placement
grounding system of the building, as close to the point of
cable entry as practical. • Do not set the speakers in an inclined position.
• Do not place the speakers in locations that are:
CAUTION
— Extremely hot or cold
Use of this applicance with some systems may present a
— Dusty or dirty
shock or fire hazard. Do not use with any units which
— Very humid
have the following marking located near output.
— Subject to vibrations
WARNING: HAZARDOUS ENERGY!
— Subject to direct sunlight
WARNING • Use caution when placing the speaker on a specially
treated (waxed, oiled, polished, etc.) floor, as staining
This equipment has been tested and found to comply
or discoloration may result.
with the limits for a Class B digital device, pursuant to
• Do not lean or hang on the speaker, as the speaker may
Part 15 of the FCC Rules. These limits are designed to
fall down.
provide reasonable protection against harmful
interference in a residential installation. This equipment
generates, uses, and can radiate radio frequency energy
and, if not installed and used in accordance with the
instructions, may cause harmful interference to radio
communications. However, there is no guarantee that
interference will not occur in a particular installation. If
this equipment does cause harmful interference to radio
or television reception, which can be determined by
turning the equipment off and on, the user is encouraged
to try to correct the interference by one or more of the
On cleaning
following measures:
— Reorient or relocate the receiving antenna. Clean the speaker cabinets with a soft cloth lightly
moistened with a mild detergent solution or water. Do
— Increase the separation between the equipment and
not use any type of abrasive pad, scouring powder or
receiver.
solvent such as alcohol or benzine.
— Connect the equipment into an outlet on a circuit
different from that to which the receiver is connected.
If you have any questions or problems concerning your
— Consult the dealer or an experienced radio/TV
speaker system, please consult your nearest Sony dealer.
technician for help.
NOTICE FOR THE CUSTOMERS IN CANADA
CAUTION
TO PREVENT ELECTRIC SHOCK, MATCH WIDE
BLADE OF PLUG TO WIDE SLOT, FULLY INSERT.
This Class B digital apparatus complies with Canadian
ICES-003.
Except for European model
E S ®
NERGY TAR is a U.S. registered
mark.
E S
As NERGY TAR ® Partner, Sony
Corporation has determined that this
E S
product meets the NERGY TAR ®
guidelines for energy efficiency.
2003 Sony Corporation
Printed in Korea
2 3
5 6
Screws
Vis
Assembling the surround
speakers (A)
1
Screw the stand pipe fully into the hole
in the stand base until it stops.
2
Lay the speaker stand down, then feed
the speaker cord through the underside
of the base and out from the other end
of the pipe.
3
Pass the speaker cord through the hole
in the bottom of the speaker and
connect to the speaker terminals.
4
Insert the stand pipe fully into the hole
in the bottom of the surround speaker.
5
Turn the speaker to the desired angle,
then secure it by tightening the screw
until the speaker is fixed.
6
Run the speaker cord out through the
slot in the base of the speaker stand, and
then stand it up again.
Notes
• When inserting the stand pipe into the hole in the
bottom of the speaker cord to a minimum so it does not
stick out.
• Make sure to secure the speaker with the screw, or the
speaker may drop, causing an accident.
Hooking up the system
Connect the speaker system to the speaker output
terminals of an amplifier.
Make sure power to all components (included the
subwoofer) is turned off before starting the hook-up.
Usual Hookup (B)
Usually, connect by this method.
Connect SUB WOOFER IN and SUB WOOFER OUT of
the front speakers with the subwoofer connecting cord.
Notes (C)
• Make sure the plus (+) and the minus (–) terminals on
the speakers are matched to the corresponding plus (+)
and minus (–) terminals on the amplifier.
• Be sure to tighten the screws of the speaker terminals
securely as loose screws may become a source of noise.
• Make sure all connections are firm. Contact between
bare speaker wires at the speaker terminals may cause
a short-circuit.
• For details regarding the connections on the amplifier
side, refer to the manual that was provided with your
amplifier.
Tip
Black or black striped wires are minus (–) in polarity, and
should be connected to the minus (–) speaker terminals.
B
Front (Right)/
Subwoofer
Center
Enceinte avant
Enceinte
(droite)/Caisson
de grave centrale
E e
SUB WOOFER
IN
5m
SUB WOOFER
IN
SUB WOOFER
E e
5m OUT
5m
5m
FRONT
E e
R L
eE Ee
R L
WOOFER OUT CENTER
SURROUND
10m
E e
Surround (Right)
Enceinte surround
(droite)
Français
AVERTISSEMENT
Pour éviter tout risque d'incendie ou d'électrocution,
ne pas exposer cet appareil à la pluie ou à l'humidité.
Pour prévenir tout risque d'incendie, ne couvrez pas les
orifices d'aération de l'appareil avec des journaux,
nappes, rideaux, etc. Et ne placez pas de bougies
allumées sur l'appareil.
Pour prévenir tout risque d'incendie ou d'électrocution,
ne posez aucun objet rempli de liquide, comme un vase,
sur l'appareil.
Pour prévenir tout risque d'électrocution, n'ouvrez
jamais le coffret. Adressez-vous à un personnel qualifié
uniquement pour toute intervention sur l'appareil.
N'installez pas l'appareil dans un espace confiné
comme dans une bibliothèque ou un meuble
encastré.
NOTICE POUR LES CLIENTS AU CANADA
ATTENTION
POUR EVTER LES CHOCS ELECTRIQUES,
INTRODUIRE LA LAME LA PLUS LARGE DE LA
FICHE DANS LA BORNE CORRESPONDANTE DE LA
PRISE ET POUSSER JUSQU'AU FOND.
Cet appareil numérique de la classe B est conforme à la
norme NMB-003 du Canada.
Modèles autres que pour I'Europe
E NERGY S TAR ® est une marque
déposée aux Etats-Unis.
E
En tant que partenaire d' NERGY
S ®
TAR , Sony atteste que son produit
répond aux recommandations
E S
d' NERGY TAR ® en matière
d'économie d'énergie.
C
Front (Left)/
Subwoofer
Enceinte avant
(gauche)/
Caisson de
grave
E e
5m
Amplifier
Amplificateur
10m
E e
Surround (Left)
Enceinte surround
(gauche)
A propos de ce manuel Installation des enceintes
surround (A)
Le SA-VS700ED est un système acoustique 5.1 voies
composé de deux enceintes avant dotées d'un caisson de
grave actif, de deux enceintes surround et d'une enceinte
1
centrale. Il prend en charge les systèmes Sony Digital Vissez complètement le tube du support
Cinema Sound, Dolby* Pro Logic, et Dolby Digital etc. Il
dans l'orifice de la base du support
est par conséquent réservé au visionnage de films.
jusqu'à ce que vous ne puissiez plus
visser.
* "Dolby" et le symbole double D sont des marques de
commerce de Dolby Laboratories.
2
Mettez le support d'enceinte en position
horizontale, puis faites passer le cordon
dans l'assiette de la base et faites-le
Précautions
ressortir à l'autre extrémité du tube.
Sécurité
3
• Avant de mettre le système en service, assurez-vous
Passez le cordon de l'enceinte dans
que sa tension de fonctionnement est identique à celle
l'orifice situé dans la partie inférieure de
de l'alimentation secteur locale.
l'enceinte et raccordez-le aux bornes de
• Le système n'est pas isolé de la source d'alimentation
secteur tant qu'il reste branché sur la prise murale, l'enceinte.
même s'il a été éteint.
• Débranchez le système s'il ne doit pas être utilisé 4
Insérez complètement le tube du
pendant longtemps. Pour débrancher le cordon, tirez
support dans l'orifice situé dans la
sur la fiche. Ne jamais tirer sur le cordon proprement
dit.
partie inférieure de l'enceinte.
• Si un liquide ou un solide pénètre dans le système,
débranchez le cordon d'alimentation du système et
5
Orientez l'enceinte selon l'angle de
faites vérifier le système par un professionnel avant de
l'utiliser à nouveau. votre choix, puis fixez-le en serrant la
• Le cordon d'alimentation secteur doit être remplacé
vis jusqu'à ce que l'enceinte ne bouge
seulement dans un centre de service compétent.
plus.
Fonctionnement
6
Faites passer le cordon de l'enceinte à
• Ne pas faire fonctionner le système acoustique
continuellement à une puissance dépassant sa travers la fente de la base du support
puissance d'entrée maximale.
d'enceinte, puis redressez ce dernier.
• Si la polarité des liaisons d'enceintes n'est pas correcte,
les graves seront faibles et la position des différents
instruments de musique indistincte.
• Le contact des fils d'enceinte dénudés au niveau des
Remarques
bornes de l'enceinte peut provoquer un court-circuit.
• Lorsque vous insérez le tube du support dans l'orifice
• Avant de raccorder les enceintes, éteignez
situé dans la partie inférieure de l'enceinte, ajustez le
l'amplificateur pour éviter d'endommager le système
cordon au minimum de sorte qu'il ne dépasse pas.
acoustique.
• Pensez à fixer fermement l'enceinte avec la vis, sinon
• Le volume sonore ne doit pas être élevé au point que
elle risquerait de tomber et de provoquer un accident.
le son en soit déformé.
Si les couleurs sur un écran de télévision
sont anormales
Raccordement du système
Les enceintes avant ne sont pas isolées contre les
acoustique
interférences magnétiques, il est donc possible que
l'image du téléviseur soit déformée par ce type
Raccordez le système acoustique aux bornes d'enceintes
d'interférences.
de l'amplificateur.
Si les couleurs sont anormales... Avant de raccorder les cordons, assurez-vous que tous
les appareils (caisson de grave compris) sont hors
c Mettez le téléviseur hors tension, puis remettez-le
tension.
sous tension 15 à 30 minutes plus tard.
Si les couleurs restent anormales...
Raccordement habituel (B)
c Eloignez les enceintes du téléviseur.
Utilisez généralement cette méthode pour procéder aux
raccordements.
Si un sifflement se produit
Raccordez SUB WOOFER IN et SUB WOOFER OUT des
Repositionnez les enceintes ou réduisez le volume sur
enceintes avant à l'aide du cordon de raccordement du
l'amplificateur.
caisson de grave.
Emplacement
Remarques (C)
• N'installez pas les enceintes en position inclinée.
• Assurez-vous que les bornes plus (+) et moins (–) des
• N'installez pas les enceintes aux endroits suivants :
enceintes correspondent aux bornes plus (+) et (–) de
— Extrêmement chauds ou froids
l'amplificateur.
— Poussiéreux ou sales
• Veillez à bien serrer les vis des bornes d'enceintes, car
— Très humides
des vis desserrées peuvent être une source de parasites.
— Sujets à des vibrations
• Veillez à insérer à fond les fils dans les bornes. Le
— Exposés à la lumière directe du soleil
contact des fils d'enceinte dénudés au niveau des
• Prenez les précautions nécessaires lors de l'installation
bornes de l'enceinte peut provoquer un court-circuit.
de l'enceinte sur un plancher traité (ciré, huilé, verni,
• Pour les raccordements côté amplificateur, reportez-
etc.) pour éviter l'apparition de taches ou la
vous au manuel fourni avec l'amplificateur.
décoloration du sol.
• Evitez de vous appuyer ou de vous suspendre à
l'enceinte car vous risquez de la faire tomber.
Conseil
Les fils noirs ou rayés noirs ont une polarité négative (–)
et doivent être reliés aux bornes moins (–) des enceintes.
Nettoyage
Nettoyez les coffrets d'enceintes avec un chiffon doux
légèrement imprégné d'une solution détergente neutre
ou d'eau. Ne pas utiliser de tampons abrasifs, de poudre
à récurer ou de solvants, comme l'alcool ou la benzine.
Pour toute question ou difficulté concernant votre
système acoustique, veuillez consulter votre revendeur
Sony.
