ENGLISH
Easy Setup Guide
Please read this manual carefully before operating your set and retain it for future reference.
ESPAÑOL
Guía Rápida de Configuración
Lea atentamente este manual antes de poner en marcha el equipo y consérvelo para futuras consultas.
43LJ550T
49LJ550T
43LJ5500
49LJ5500
43LJ5550
49LJ5550
www.lg.com

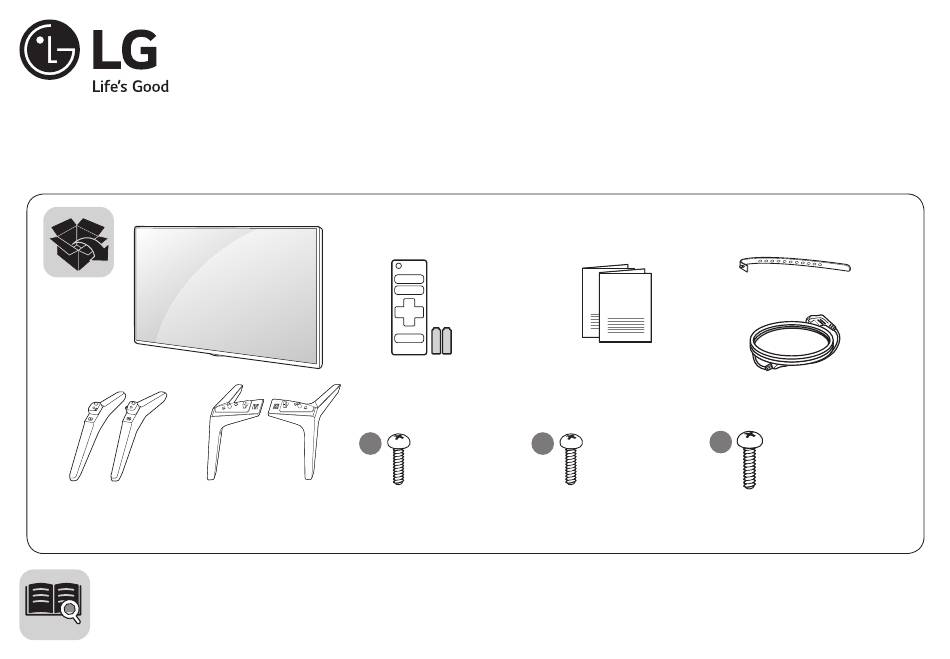

X 2
a
(M4 x L16)
43LJ550T
43LJ5500
55LJ550T
43LJ5550
55LJ5500
55LJ5550
AAA
X 4
b
(M4 x L16)
49LJ550T
49LJ5500
49LJ5550
43LJ550T
49LJ550T
43LJ5500
49LJ5500
43LJ5550
49LJ5550
55LJ550T
55LJ5500
55LJ5550
X 4
c
(M5 x L20)
55LJ550T
55LJ5500
55LJ5550
P/No: MFL69670622 (1702-REV00)
