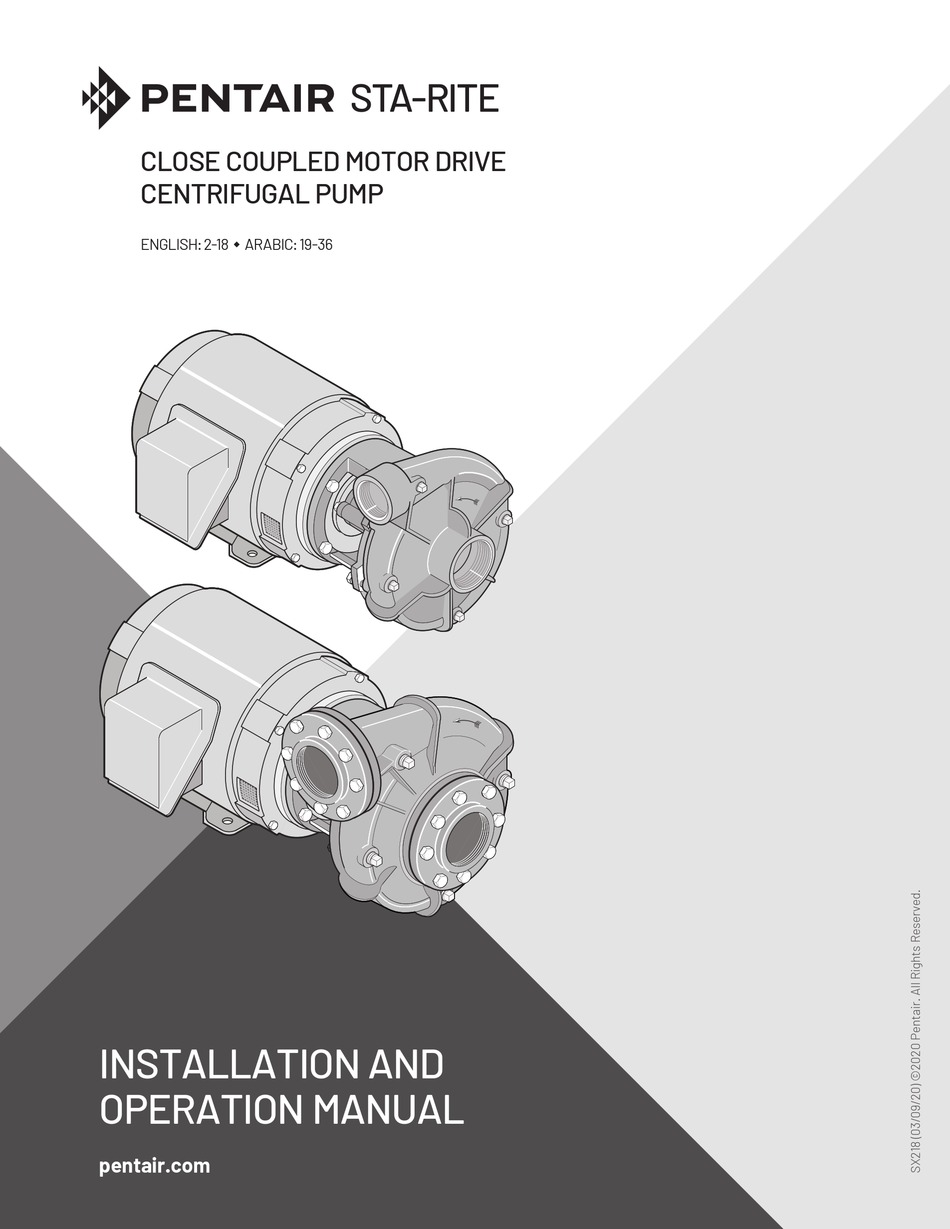

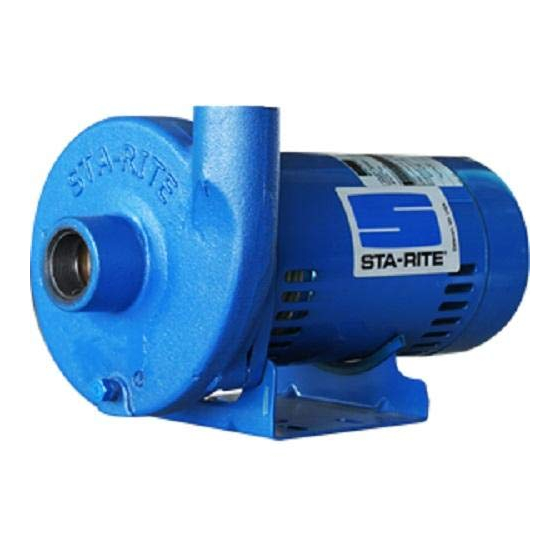

- Page 1 STA-RITE CLOSE COUPLED MOTOR DRIVE CENTRIFUGAL PUMP ENGLISH: 2-18 ARABIC: 19-36 INSTALLATION AND OPERATION MANUAL pentair.com...
-
Page 2: Table Of Contents
TABLE OF CONTENTS: SECTION ........................................PAGE Safety ........................................3 Specifications ...................................... 4-5 Installation ......................................6-11 Operation ......................................... 11 Maintenance ....................................... 12-16 Troubleshooting ......................................17 Warranty ........................................18 SX218 (03/09/20) -
Page 3: Safety
SAFETY IMPORTANT SAFETY INSTRUCTIONS Risk of fire or explosion. To avoid risk of fire and explosion, pump water only with this pump. Do not pump SAVE THESE INSTRUCTIONS: For optimal performance and salt water, flammable liquids or chemicals. Do not use the pump operation, read these instructions carefully before installing your near gas pilot lights or where chemical or gas fumes are present. -
Page 4: Specifications
SPECIFICATIONS Max Working Max Working Max Working Max Working Pressure, Pressure, Pressure, Pressure, Samnan BOM BAR (PSI) Samnan BOM BAR (PSI) Samnan BOM BAR (PSI) Samnan BOM BAR (PSI) 15ES2CS55J3S2 15ES2CS60H1S2 25ES2CS89R3S3 40ES2CS82V3S3 15ES2CS60K3S2 15ES2CS60H3S2 15ES2CS72K3S2 40ES2CS88W3S3 15ES2CS66L3S2 15ES2CS65J1S2 15ES2CS79L3S2 40ES2CS96X3S3 20ES2CS43H3S2 15ES2CS65J3S2... - Page 5 SPECIFICATIONS Max Working Pressure, Max Working Pressure, Max Working Pressure, Samnan BOM BAR (PSI) Samnan BOM BAR (PSI) Samnan BOM BAR (PSI) 15ESCS-KIT3 15ESCS-KIT5 15ESCS-KIT1 15ESCS-KIT4 15ESCS-KIT6 15ESCS-KIT2 20ESCS-KIT1 15ESCS-KIT7 17.23 (250) 25ESCS-KIT10 20ESCS-KIT2 20ESCS-KIT4 25ESCS-KIT5 25ESCS-KIT1 20ESCS-KIT5 25ESCS-KIT6 25ESCS-KIT2 25ESCS-KIT7 25ESCS-KIT3 25ESCS-KIT8...
-
Page 6: Installation
INSTALLATION MOTOR/PUMP LIFTING PROCEDURE Wrap the first chain or strap under the fan end of the motor up tight against the motor feet, and the second chain or strap under the pump Heavy parts. NEVER walk or reach under a suspended bracket between the pump end and the motor. - Page 7 Careful attention should be taken to ensure that net positive suction head available (NPSHA) exceeds net positive suction head required (NPSHR) by the pump. Not doing so may result in reduced performance or severe pump damage. Contact your nearest Pentair Pentair Sta-Rite ®...
- Page 8 INSTALLATION Short length of straight pipe after reducer. (2 times pipe diameter minimum) For Hand Primer connection, see start-up (refer to page 11). Suction Gauge Straight run, short as possible but at least 6 times pipe diameter (“D”) after elbow to stabilize flow. Eccentric Reducer Standard or long flat side up.
- Page 9 INSTALLATION This view shows discharge fittings Expansion joint with tie rods where needed. typical of pump with flooded suction. Isolation Valve Use Concentric Reducer to This fitting may be used to minimize friction losses. check shut-off head. Pressure Gauge Discharge pipe diameter at lest one nominal pipe six larger than discharge opening size.
- Page 10 INSTALLATION ELECTRICAL CONNECTION BEFORE START-UP Risk of electric shock. Can shock, burn or kill. Check Rotation: All wiring should be done by a qualified electrician. Before pump is put into operation, rotational direction must be • Disconnect power to pump before servicing. checked to ensure proper performance of pump.
-
Page 11: Operation
INSTALLATION/OPERATION PRIMING THE PUMP Starting: Risk of burns. Never run the pump dry. Running pump Installations with Flooded Suction without water will overheat pump and damage internal parts. Always 1. Open air vent (or pipe plug) in the highest tapped opening in make sure pump is primed prior to start-up. -
Page 12: Maintenance
MAINTENANCE LUBRICATION is excessive (higher than 66°C/150.8°F), discontinue operation, determine cause of the excessive temperature rise, and correct. Liquid end of pump requires no lubrication. Bearings will run hotter for a brief run-in period after packing, which is normal. However, worn bearings will cause excessive temperatures Motor bearings are lubricated at the factory. - Page 13 MAINTENANCE PUMP NOMENCLATURE • Electric motor not shown • Drawing is representative of a typical close coupled motor drive pump with a mechanical shaft seal. Parts on some models will vary slightly. Motor Bracket Seal Retaining Ring Impeller Shakeproof Lockwasher Mechanical Seal Wear...
- Page 14 MAINTENANCE MECHANICAL SHAFT SEAL Removal Procedure and parts will vary slightly depending on pump style. 6553 0412 6554 0412 • Unfasten hardware holding volute to bracket. • Hold impeller stationary and remove impeller screw and associated hardware. • Remove volute to expose impeller. •...
- Page 15 MAINTENANCE MECHANICAL SHAFT SEAL Installation Procedure and parts will vary slightly depending on pump style. Polished ceramic Cardboard washer face (supplied with seal) NOTICE Do not scratch or chip polished ceramic face. Do not touch polished surface. 6559 0412 6560 0412 •...
- Page 16 MAINTENANCE ORDERING REPLACEMENT PARTS Locate the Pentair Sta-Rite nameplate on pump. This plate is normally on the pump case or bracket (seal plate). ® A typical nameplate is shown here. To ensure receipt of correct parts, provide all nameplate data when ordering. Catalog number is most important to reference.
-
Page 17: Troubleshooting
TROUBLESHOOTING Probable Cause Electrical Mechanical System Symptom Pump runs, but no water delivered Not enough water delivered Not enough pressure Excessive vibration Abnormal noise Pump stops Overheating Cause Corrective Action Electrical Check phase-to-phase on line side of starter contactor. A. No voltage in power system. Check circuit breaker or fuses. -
Page 18: Warranty
For a detailed list of where Pentair trademarks are registered, please visit www.pentair.com/en/registrations.html. Pentair trademarks and logos are owned by Pentair plc or its affiliates. Third party regis- tered and unregistered trademarks and logos are the property of their respective owners. Because we are continuously improving our products and services, Pentair reserves the right to change specifica- tions without prior notice. - Page 19 STA-RITE مضخة الطرد املركزي ا مل ُ دارة بمحرك متقارن مغلق ENGLISH: 2-18 ARABIC: 19-36 دليل التثبيت والتشغيل pentair.com...
- Page 20 :جدول المحتويات القسم ....................................... الصفحة 21 ........................................السالمة 22-23......................................المواصفات 24-28....................................... التركيب 29 ........................................التشغيل 30-34 ......................................الصيانة 35 ..................................استكشاف األعطال وإصالحها 36 ........................................الضمان SX218 (03/09/20)
- Page 21 السالمة إرشادات هامة للسالمة خطر حريق أو انفجار. لتجنب خطر نشوب حريق أو حدوث انفجار، قم بسحب المياه باستخدام هذه المضخة فقط. ال تسحب احتفظ بهذه اإلرشادات - يحتوي هذا الدليل على إرشادات هامة يتعين المياه المالحة أو السوائل القابلة لاللتهاب أو الكيماويات. ال تستخدم المضخة اتباعها...
- Page 22 المواصفات ،ليغشت طغض ىصقأ ،ليغشت طغض ىصقأ ،ليغشت طغض ىصقأ ،ليغشت طغض ىصقأ ةصوبلا يف لطر) رابلاب نانمسل داوملا ةمئاق ةصوبلا يف لطر) رابلاب نانمسل داوملا ةمئاق ةصوبلا يف لطر) رابلاب نانمسل داوملا ةمئاق ةصوبلا يف لطر) رابلاب نانمسل داوملا ةمئاق (ةعبرملا...
- Page 23 المواصفات ،أقصى ضغط تشغيل ،أقصى ضغط تشغيل أقصى ضغط تشغيل، بالبار بالبار (رطل في بالبار (رطل في )(رطل في البوصة المربعة قائمة المواد لسمنان )البوصة المربعة قائمة المواد لسمنان )البوصة المربعة قائمة المواد لسمنان 15ESCS-KIT1 15ESCS-KIT5 15ESCS-KIT3 15ESCS-KIT2 15ESCS-KIT6 15ESCS-KIT4 25ESCS-KIT10 17.23 (250) 15ESCS-KIT7...
- Page 24 التركيب إجراء رفع المحرك/المضخة لف السلسلة األولى أو الحزام األول أسفل المحرك عند طرف المروحة ألعلى بإحكام في الجهة المقابلة لقواعد المحرك، ولف السلسلة الثانية أو الحزام األجزاء الثقيلة. ي ُ منع من ع ً ا با ت ً ا السير على مضخة معلقة أو .الثاني...
- Page 25 ) بواسطة المضخة وإال فقد يؤدي عدم االلتزام بذلك إلىNPSHR( انخفاض األداء وإلحاق ضرر بالغ بالمضخة. وفي حالة الشك، استشر أقرب . ر ك ِّ ب المضخة في مكان نظيفPentair Sta-Rite* بائع معتمد من وجاف وبه مصرف ويسهل الوصول إليه للفحص والصيانة. واحرص على...
- Page 26 التركيب .طول قصير لألنبوب المستقيم بعد م ُ خ ف ِّ ض الضغط )(أكبر من قطر األنبوب مرتين كحد أدنى .، راجع بدء التشغيلHan-Dee بالنسبة إلى توصيل محقنة مقياس االمتصاص 6 مستقيم وقصير قدر اإلمكان لكن قطره أكبر مرات على األقل من قطر األنبوب بعد الكوع .الستقرار...
- Page 27 التركيب يعرض هذا المنظر قطع تثبيت التفريغ المعتادة .وصلة تمددية بقضبان ربط حسب الحاجة .في مضخة بامتصاص فيضي صمام عزل قد ت ُستخدم قطعة التثبيت هذه للتحقق من الحد األقصى استخدم م ُ خ ف ِّ ض ً ا مرك ز ًا للحد من .للضغط...
- Page 28 التركيب قبل بدء التشغيل التوصيل الكهربائي خطر صدمة كهربائية. إمكانية حدوث صدمة أو حرق أو :التحقق من الدوران .الوفاة. ينبغي إجراء جميع التوصيالت السلكية على يد فني كهرباء مؤهل قبل إدخال المضخة في وضع التشغيل، يجب التحقق من اتجاه الدوران .افصل...
- Page 29 التركيب • التشغيل :البدء تحضير المضخة .خطر حروق. ي ُ منع من ع ً ا با ت ً ا تشغيل المضخة وهي جافة .التركيبات باالمتصاص الفيضي فتشغيل المضخة بدون مياه سيؤدي إلى ارتفاع درجة حرارتها وإلحاق افتح فتحة التهوية (أو سدادة األنبوب) في أعلى فتحة ملولبة في حاوية •...
- Page 30 الصيانة الصيانة مانع التسرب الميكانيكي: ال يلزم الضبط أو الصيانة عادة. فقد تم وضع مانع التسرب داخل المضخة وهو ذاتي الضبط. ويتم تبريده وتشحيمه ا لتشحيم باستخدام السائل الذي يتم سحبه. راجع قسم مانع تسرب عمود اإلدارة .ال يتطلب طرف السائل من المضخة تشحي م ً ا الميكانيكي...
- Page 31 الصيانة بيان أسماء أجزاء المضخة المحرك الكهربائي غير معروض • يعرض الرسم مضخة تعمل بمحرك متقارن مغلق معتاد ومزودة بمانع • تسرب لعمود اإلدارة الميكانيكي. وهناك اختالف طفيف لألجزاء في .بعض الط ُ رز كتيفة المحرك حلقة احتجاز مانع التسرب الدفاعة...
- Page 32 الصيانة مانع تسرب عمود اإلدارة الميكانيكي الفك .هناك اختالف طفيف لإلجراء واألجزاء حسب نوع المضخة 6554 0412 6553 0412 .ث ب ِّ ت الدفاعة وفك مسمار الدفاعة والقطعة المرتبطة بها • .فك القطعة الواصلة بين الحلزون والكتيفة • .فك الحلزون لكشف الدفاعة •...
- Page 33 الصيانة مانع تسرب عمود اإلدارة الميكانيكي التركيب .هناك اختالف طفيف لإلجراء واألجزاء حسب نوع المضخة إذا كان عمود اإلدارة ملول ب ً ا، فقم بتغطية اللوالب بشريط لحماية .مانع التسرب أثناء التركيب الوجه السيراميكي حلقة كرتون (مرفقة بمانع المصقول )التسرب مالحظة...
- Page 34 الصيانة :طلب قطع الغيار _________________________________ :الطراز على المضخة. يوجد هذا اللوحPentair Sta-Rite* حدد مكان لوح بيانات عادة على حاوية المضخة أو الكتيفة (لوح مانع التسرب). ويظهر هنا نموذج ___________________________ :الرقم التسلسلي أو التاريخ .للوح بيانات معتاد .للتأكد من استالم القطع الصحيحة، ق د ِّ م كل بيانات لوح البيانات عند طلبها...
- Page 35 استكشاف األعطال وإصالحها لمتحملا ببسلا ماظنلا يكيناكيم يئابرهك ج ب أ و ـه د ج ب أ ط ح ز و ـه د ج ب أ ضر َ علا لصت ال هايملا نكل ،لمعت ةخضملا ةيفاك هايم لوصو مدع ٍ فاك ريغ طغضلا طرفم...
- Page 36 ﻒ ﺗ ﺎ ﮭ ﻟ ا ﻢ ﻗ ر 1-800.426.9446 1.888.782.7483 :اﻹﻟﻜﺘﺮوﻧﻲ pentair.com/sta-rite 293 Wright Street | Delavan, WI 53115 | Ph: 262-728-5551 | pentair.com/sta-rite ﻲ ﻧ و ﺮ ﺘ ﻜ ﻟ ﻹ ا ﻊ ﻗ ﻮ ﻤ ﻟ ا...
