OWNER'S MANUAL

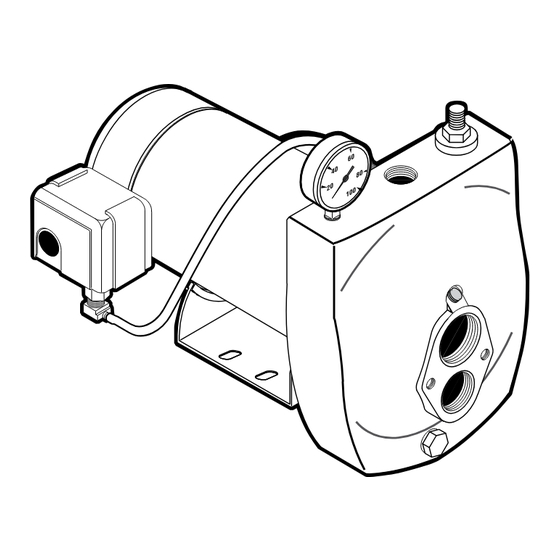

Convertible Deep Well Jet Pumps
6 0
4 0
8 0
2 0
0
1 0
2434 0497SR
"HL" and "SL" Series
Installation/Operation/Parts
For further operating, installation, or maintenance assistance:
Call 1-800-782-7483
293 WRIGHT STREET, DELAVAN, WI 53115 WWW.BERKELEYPUMPS.COM
PH: 888-782-7483
BE423 (Rev. 02/25/13)
© 2013 Pentair, Ltd. All Rights Reserved.
Advertisement
Chapters
Table of Contents
Related Manuals for Pentair BERKELEY HL Series
Summary of Contents for Pentair BERKELEY HL Series
- Page 1 Convertible Deep Well Jet Pumps 2434 0497SR “HL” and “SL” Series Installation/Operation/Parts For further operating, installation, or maintenance assistance: Call 1-800-782-7483 293 WRIGHT STREET, DELAVAN, WI 53115 WWW.BERKELEYPUMPS.COM PH: 888-782-7483 BE423 (Rev. 02/25/13) © 2013 Pentair, Ltd. All Rights Reserved.
-
Page 2: General Safety
Safety READ AND FOLLOW ELECTRICAL SAFETY SAFETY INSTRUCTIONS! Capacitor voltage may be hazardous. To discharge motor capacitor, hold insulated handle This is the safety alert symbol. When you see this screwdriver BY THE HANDLE and short capacitor ter- symbol on your pump or in this manual, look for minals together. -
Page 3: Table Of Contents
Table of Contents Page General Safety .....................2 Warranty......................3 Typical Installations .....................4 Discharge Pipe and Pressure Tank Connections ..........5 Electrical ......................6, 7 Preparing To Start The Pump – Deep Well ............8 Preparing To Start The Pump – Shallow Well .............9 Repair Parts ....................10,11 Troubleshooting ....................12 Performance ....................13, 14 Limited Warranty... -
Page 4: Typical Installations
Typical Installations Piping omitted Discharge for clarity "Double Pipe" "Single Pipe" (4" and Larger (2" and 3" Suction Diameter Well) over Diameter Well) Drive Suction (Larger) Pipe from Well Drive To Household (Smaller) Air Volume Water System Pipe to Control Well Well Drive Pipe... -
Page 5: Discharge Pipe And Pressure Tank Connections
Discharge Pipe and Pressure Tank Connections PRE-CHARGE TANk CONNECTION (Figure 6) STANDARD TANk CONNECTION (Figure 7) If your system uses a pre-charged tank, it should be If your system uses a standard tank, connect it to the connected to the pump as shown in Figure 6. The relief pump as shown in Figure 7. -
Page 6: Electrical
Electrical Disconnect power before working on pump, motor, pressure switch, or wiring. MOTOR SWITCH SETTINGS NOTE: 1/2 HP motors are wired for 115 volts only, and have no motor wiring to change. 3/4 HP or 1 HP motor terminal boards (located under the motor end cover) should look like one of those below. If the motor can operate at either 115 or 230 volts, it is set at the factory to 230 volts. -
Page 7: Electrical
Electrical Connection Procedure: Hazardous voltage. Can shock, burn, or Step 1. Connect the ground wire first as shown in Figure kill. Connect ground wire before connecting power sup- 11. The ground wire must be a solid copper wire ply wires. Use the wire size (including the ground wire) specified in the wiring chart. -
Page 8: Preparing To Start The Pump - Deep Well
Preparing to Start the Pump – Deep Well Step 3. Power on! Start the pump and watch the pressure Never run pump against closed discharge. gauge. The pressure should build rapidly to 50 To do so can boil water inside pump, causing hazardous PSI as the pump primes. -
Page 9: Preparing To Start The Pump - Shallow Well
Preparing to Start the Pump – Shallow Well Step 2. Replace all fill plugs. Leave the control valve Never run pump against closed discharge. open (in a shallow well installation, the control To do so can boil water inside pump, causing hazardous valve always stays open). -
Page 10: Repair Parts
Repair Parts 1623 0497... -
Page 11: Repair Parts
Repair Parts Repair Parts – “HL” Series Cast Iron Jet Pumps Part 10HL Description Qty. 1/2 HP 3/4 HP 1 HP Motor J218-590PKG J218-596PKG J218-601PKG #§2 Water Slinger 17351-0009 17351-0009 17351-0009 Seal Plate N3-1043P L3-10 L3-10 #§4 Seal Plate Gasket N20-35 C20-21 C20-21... -
Page 12: Troubleshooting
Troubleshooting Troubleshooting Symptoms Things to Do: A. Motor will not run. A. Check that the disconnect switch is ON and that the circuit breaker has not tripped or the fuse has not blown. DISCONNECT POWER and make sure that wires connecting motor to power supply and pressure switch are tight and correctly connected (see Page 6). -
Page 13: Performance
Performance Table II – 4” Double Pipe Deep Well Performance and Ejector Chart - Ejector Package Bk4800 Model 05SL Model 07SL Model 10SL 1/2 HP 3/4 HP 1 HP Feet to Pressure in psi Pressure in psi Pressure in psi Water GPH w/J32P-24 Venturi &... -
Page 14: Performance
Performance Table V – Shallow Well Performance and Ejector Chart - Ejector Package Bk4855 Model 15SL 1-1/2 HP Feet to Pressure in psi Water GPH w/N32P-69B Venturi & #55 Nozzle 5’ 1,340 1,320 1,295 1,130 1,200 1,190 1,180 1,130 1,025 1,015 Table VI –... - Page 15 2434 0497SR Série «HL» et «SL» Installation/Fonctionnement/Pièces Pour plus de renseignements concernant l’utilisation, l’installation ou l’entretien, Composer le 1 (888) 782-7483 293 WRIGHT STREET, DELAVAN, WI 53115 WWW.BERKELEYPUMPS.COM PH: 888-782-7483 BE423 (Rév. 25/02/13) © 2013 Pentair, Ltd. All Rights Reserved.
- Page 16 Sécurité LIRE TOUTES CES INSTRUCTIONS SÉCURITÉ CONCERNANT L'ÉLECTRICITÉ ET LES SUIVRE! La tension du condensateur peut être dangereuse. Pour décharger le condensateur du moteur, Ce symbole indique qu'il faut être prudent. tenir un tournevis à manche isolé PAR LE MANCHE et Lorsque ce symbole apparaît sur la pompe ou dans mettre en court-circuit les bornes du condensateur.
- Page 17 Table des matières Page Sécurité ..........................2 Garantie ..........................3 Installations typiques ......................4 Branchements du tuyau de refoulement et sur un réservoir sous pression ......5 Électricité ......................... 6, 7 Préparations avant le démarrage de la pompe - Puits profond ..........8 Préparations avant le démarrage de la pompe - Puits peu profond........
-
Page 18: Installations Typiques
Installations typiques Tuyauterie non mon- Piping omitted Discharge Refoulement trée pour plus de clarté for clarity «Deux tuyaux» "Double Pipe" «Un seul tuyau» "Single Pipe" (4" and Larger (puits de 4 po de dia. (puits de 2 (2" and 3" Suction Aspiration, over... -
Page 19: Branchements Du Tuyau De Refoulement Et Sur Un Réservoir Sous Pression
Branchements du tuyau de refoulement et du réservoir sous pression BRANCHEMENT SUR UN RÉSERVOIR BRANCHEMENT SUR UN PRÉCHARGÉ (Figure 6) RÉSERVOIR STANDARD (Figure 7) Si le système est branché sur un réservoir préchargé, il devra Si le système est branché sur un réservoir standard, le brancher être branché... -
Page 20: Électricité
Électricité Débrancher le courant électrique avant d'intervenir sur la pompe, le moteur, le manostat ou le câblage. RÉGLAGES DE L’INTERRUPTEUR DU MOTEUR REMARQUE : Les moteurs de 1/2 ch sont câblés pour fonctionner sur un courant de 115 volts seulement; il ne faut donc changer aucun câble. - Page 21 Électricité Méthodes de connexion : Tension dangereuse. Risque de secousses électriques, de brûlures, voire la mort. Brancher le fil de terre 1 ° Brancher tout d'abord le fil de mise à la terre, comme il avant de brancher les fils de tension. Utiliser des fils de calibre est illustré...
-
Page 22: Préparations Avant Le Démarrage De La Pompe - Puits Profond
Préparations avant le démarrage de la pompe - Puits profond 3 ° Établir le courant! Démarrer la pompe et surveiller le Ne jamais faire fonctionner la pompe contre manomètre. Au fur et à mesure que la pompe s’amorce, la un refoulement fermé, sinon l’eau risque de bouillir à l’in- pression doit rapidement monter jusqu’à... -
Page 23: Préparations Avant Le Démarrage De La Pompe - Puits Peu Profond
Préparations avant le démarrage de la pompe - Puits peu profond 2 ° Reposer tous les bouchons filetés. Laisser la vanne de Ne jamais faire fonctionner la pompe contre réglage ouverte (dans les puits peu profonds, la vanne de un refoulement fermé, sinon l’eau risque de bouillir à l’in- réglage reste toujours ouverte). -
Page 24: Pièces De Rechange
Pièces de rechange 1623 0497... - Page 25 Pièces de rechange Pièces de rechange - Série “HL” pompes en fonte à éjecteur Désignation 10HL Réf. des pièces Qté 1/2 ch 3/4 ch 1 ch Moteur J218-590PKG J218-596PKG J218-601PKG #§2 Déflecteur d’eau 17351-0009 17351-0009 17351-0009 Plaque d’étanchéité N3-1043P L3-10 L3-10 #§4 Joint de plaque d’étanchéité...
-
Page 26: Diagnostic Des Pannes
Diagnostic des pannes Symptômes Quoi faire : A. Le moteur ne tourne pas. A. S’assurer que le sectionneur est sur MARCHE et que le disjoncteur ne s’est pas désenclenché ou que le fusible n’a pas sauté. COUPER LE COURANT D’ALIMENTATION et s’assurer que tous les fils raccordant le moteur au courant d’alimentation et au manocontacteur sont bien serrés et bien branchés (voir la page 6). -
Page 27: Rendement
Rendement TABLEAU II – Tableau de rendement avec des puits profonds de 4 po à deux tuyaux et des éjecteurs ensemble d’éjecteur Bk4800 Modèle 05SL Modèle 07SL Modèle 10SL 1/2 de ch 3/4 de ch 1 de ch Mètres jusqu’à Pression en lb/po Pression en lb/po Pression en lb/po... - Page 28 Rendement Table V – Tableau de rendement avec des puits peu profonds et des éjecteurs - ensemble d’éjecteur Bk4855 Modèle 15SL 1-1/2 de ch Mètres jusqu’à Pression en lb/po l’eau L/h avec venturi N32P-69B et ajutage n° 55 5 072 4 996 4 902 4 277...
