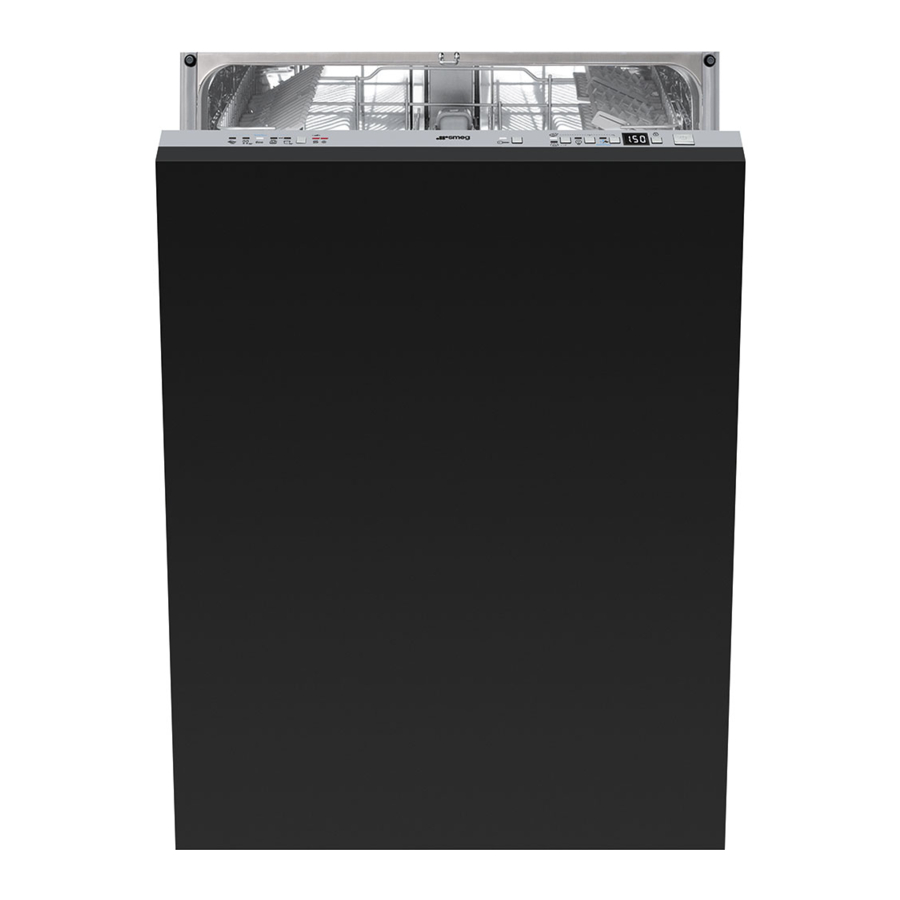

Smeg STLA825A-2 Assembly Instructions Manual

1) Appoggiare la dima in cartoncino sulla parte interna del pannello, centrare la dima sul pannello
(fig. 1, 2, 3)
2) Installazione:
fig. 1a – standard: fare coincidere il bordo superiore della dima con il bordo superiore del pannello (con
filo superiore anta allineato al filo superiore del frontalino lavastoviglie)
1b – personalizzata: posizionare la dima in corrispondenza della quota "B" (come indicato nello
schema in prima pagina)
3) Verificare il corretto posizionamento della dima in cartoncino, quindi tracciare tutti i punti in cui forare il
pannello (fig. 4, 5, 6)
4) Eseguire i pre-fori sul pannello utilizzando una punta Ø 2,5 mm quindi praticare i fori per le boccole con
una punta Ø 6 mm fino ad una profondità di 10-12 mm MAX. (fig. 7)
5) Eseguire i pre-fori nella parte inferiore del pannello utilizzando una punta Ø 1 mm fino ad una
profondità di 10-12 mm MAX; è consigliato eseguire almeno due pre-fori (fig. 8)
6) Applicare le bussole (A) sul pannello, avvitandole fino a portarle a filo con la superificie del pannello
stesso (fig. 9, 10)
7) Applicare nella parte inferiore del pannello gli inserti in plastica (I) e fissarli utilizzando le 8 viti a testa
svasata (H) (fig. 11)
8) Applicare gli inserti in plastica (B) utilizzando le viti (E) e le rondelle dentellate (D), senza stringere
completamente. Prima del serraggio definitivo dovrà essere eseguita una regolazione (fig. 14)
9) Posizionare la dima metallica a cavallo degli inserti in plastica (fig. 13) centrandola sul pannello, ed
inserire la base degli inserti in plastica nelle feritoie della dima stessa, fino ad appoggiarli (fig. 15, 16),
quindi stringere le viti. Ripetere l'operazione per i 2 inserti inferiori (fig. 18).
ATTENZIONE!: sotto agli inserti inferiori inserire i distanziali in plastica C (fig. 17).
10) Agganciare il pannello alla porta della lavastoviglie infilandovi gli inserti in plastica nelle asole presenti
sulla parte frontale della porta stessa (fig. 19, 20, 21).
ATTENZIONE: al termine dell'operazione verificare manualmente la scorrevolezza in verticale del
massello.
11) Infilare i supporti in plastica (G) in dotazione sugli inserti (I) già applicati sull'anta (fig. 22)
12) Collegare i braccetti delle cerniere con i supporti in plastica tramite le viti (L) (fig. 23, 24, 25)
13) Fissare le viti utilizzando il dado (M) (fig. 26)
14) Tenendo premuto il supporto verso il basso eseguire 3 pre-fori con una punta Ø 2,5 mm (fig. 27)
15) Completare il fissaggio dell'anta avvitando le viti (F) sull'inserto in plastica, avendo cura di inserirle nei
pre-fori appena eseguiti (fig. 28)
16) REGOLAZIONE TENSIONE MOLLE PORTA
La regolazione della "tensione" delle molle per l'apertura della porta si effettua ruotando la vite
accessibile dalla parte frontale del fianco della lavastoviglie, con l'ausilio di una chiave a brugola n°4
(fig. 29, 30)
IT - ISTRUZIONI DI MONTAGGIO ANTA LUNGA
