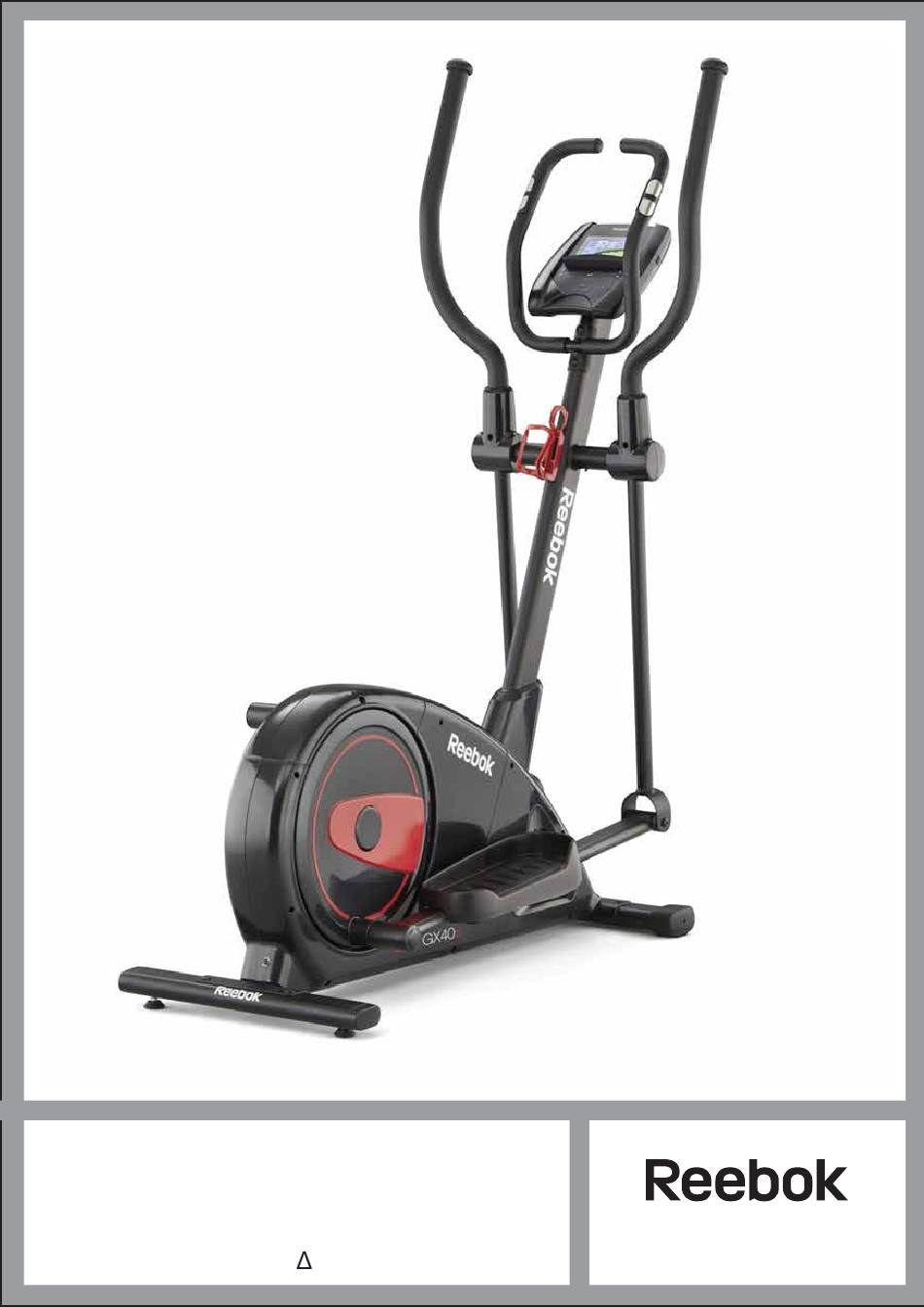

- Page 1 GX40s ELLIPTICAL ONE SERIES ASSEMBLY GUIDE / CONSOLE GUIDE ΣΥΝΑΡΜΟΛΟΓΗΣΗ / Ο ΗΓΙΕΣ ΧΡΗΣΗΣ...
- Page 2 GX40s CROSSTRAINER ASSEMBLY GUIDE...
- Page 3 REEBOKFITNESSEQUIPMENT.COM...
- Page 4 GX40s CROSSTRAINER ASSEMBLY GUIDE Fl at w asher al l en bol t O-15 12* 19*1T( 4) M 8*16L( 4) Fl at w asher O-7 Spring Washer O-5 Scr ew M 8*16L( 2) 8. 5* 25*2T( 2) 8.1* 12.9*2.4t(2)
- Page 5 Fl at w as her F-20 Scr ew F-23 Spring Washer F-21 F-22: Curved Washer 8.1* 12.9*2.4t(6) 8* 19*2T( 4) 9*2T (2) M 8*20L( 6) REEBOKFITNESSEQUIPMENT.COM Fl at w as her Fl at w as her Fl at w as her O-10 O-5 Scr ew M 8*16L( 4) O-8:Hex bolt M8*20L(2)
- Page 6 GX40s CROSSTRAINER ASSEMBLY GUIDE O-12 Carrage bolt M6*P1.0*50L (black)(4) Fl at w as her O-13 Spring Washer O-14 Knob (foot 6* 13* 1T( 4) O-11 pedal)M6*P1.0 (4) 6(4) E-3 Scr ew M 5*20L( 6) O-3: Carriage Bolt O-4: Curved Washer O-2: lock nut for M8 (4) M8*P1.25*40MM (4) 9*2T (4)
- Page 7 O-4: Curved Washer O-5 Scr ew M 8*16L( 2) 9*2T (2) REEBOKFITNESSEQUIPMENT.COM...
- Page 8 GX40s CROSSTRAINER ASSEMBLY GUIDE...
- Page 9 ITEM DESCRIPTION Unit ITEM DESCRIPTION Unit GX40s Console SM2705-67 Flat washer Spring washer Screw M5*10 Front handlebar set Mage Front handlebar Pedal tube set Foam gri Pedal tube End c Bushing Hand pulse set Bearing Hand pulse wire Washer Screw M4*20L Fixed axle of lower handlebar Semi washer Left ped...
-
Page 10: Computer Functions
ONE SERIES GX40s CONSOLE GUIDE RECOVERY RECOVERY DOWN RESET ENTER STOP / START COMPUTER FUNCTIONS Enter / Mode Recovery Down Reset Start / Stop BUTTON FUNCTIONS ENTER / MODE When in a program used as a enter button to confirm... -
Page 11: Operation Procedure
OPERATION PROCEDURE When the power supply is connected to the machine the computer will powe on with a long beep sound. All segments of the lcd display will light ip for 2 seconds and the wheel diameter 78” will be dosplayed as below. - Page 12 ONE SERIES GX40s CONSOLE GUIDE Before beginning the manual exercise the user can set the desired workout for TIME, DISTANCE, CALORIES, and PULSE. From main menu press UP/DOWN buttons to highlight MANUAL on the screen. Press ENTER to highlight the required selection, use UP/DOWN to alter the setting. Press START to begin when details have been inputted.
- Page 13 H.R.C (Heart Rate Control) 55%, 75%, 90% and TAG In Main menu press UP/DOWN to highlight H.R.C • Press ENTER to select • Age will be displayed press UP/DOWN to change • press ENTER to select • Select H.R.C program •...
- Page 14 ONE SERIES GX40s CONSOLE GUIDE User Program User can create own workout profile. • In main menu press UP/DOWN to select USER. • Program profile will be displayed • Press UP/DOWN to alter resistance level in the first segment of the profile.
- Page 15 • After the computer has counted down for 0.60 seconds a RECOVERY level reading will be given. Recovery Fitness Grades F1 - Excellent F2 - Very Good F3 - Good F4 - Satisfactory F5 - Below Average F6 - Poor Notes •...
- Page 16 ONE SERIES GX40s Ο ΗΓΙΕΣ ΧΡΗΣΗΣ RECOVERY RECOVERY DOWN RESET ENTER STOP / START ΛΕΙΤΟΥΡΓΙΕΣ ΚΟΝΣΟΛΑΣ Enter / Mode Recovery Down Reset Start / Stop ΛΕΙΤΟΥΡΓΙΕΣ ΠΛΗΚΤΡΩΝ ENTER / MODE Όταν σε ένα πρόγραμμα που είναι σε χρήση χρησιμοποιείται Για να επιλέξετε το πρόγραμμα λειτουργίας και να...
-
Page 17: Διαδικασια Λειτουργιασ
ΔΙΑΔΙΚΑΣΙΑ ΛΕΙΤΟΥΡΓΙΑΣ Μόλις η παροχή ρεύματος συνδεθεί στο μηχάνημα, η κονσόλα θα ενεργοποιηθεί και θα ηχήσει. Όες οι lcd οθόνες θα ανάψουν για 2 δευτερόλεπτα και η διάμετρος τροχού 78” θα εμανιστεί όπως παρακάτω. Το Αρχικό Μενού θα εμφανιστεί. Ο χρήστης μπορεί να πιέσει το πλήκτρο START για να ξεκινήσει άμεσα την... - Page 18 ONE SERIES GX40s Ο ΗΓΙΕΣ ΧΡΗΣΗΣ Οριν την έναρξη της χειροκίνητης (manual) άσκησης, ο χρήστης μπορεί να ρυθμίσει την προπόνηση που επιθυμεί για ΧΡΟΝΟ (TIME), ΑΠΟΣΤΑΣΗ (DISTANCE),ΘΕΡΜΙΔΕΣ (CALORIES) και ΚΑΡΔΙΑΚΟ ΠΑΛΜΟ (PULSE) . Από το κεντρικό μενού, πιέστε τα πλήκτρα UP/DOWN για να επισημάνετε το MANUAL στην οθόνη. Πιέστε το...
- Page 19 Έλεγχος Καρδιακού Ρυθμού (Heart Rate Control(H.R.C)) 55%, 75%, 90% και TAG Στο κεντρικό μενού, πιέστε τα πλήκτρα UP/DOWN για να επιλέξετε το πρόγραμμα H.R.C • Πιέστε το ENTER για να επιλέξετε • Η Ηλικία (Age) θα εμφανιστεί, πιέστε τα UP/DOWN για ρύθμιση της ηλικίας •...
- Page 20 ONE SERIES GX40s Ο ΗΓΙΕΣ ΧΡΗΣΗΣ Πρόγραμμα Χρήστη (User) Ο χρήστης μπορεί να δημιουργήσει το δικό του προφίλ προπόνησης. • Στο κεντρικό μενού, πιέστε τα πλήκτρα UP/DOWN για να επιλέξετε το πρόγραμμα USER. • Το προφίλ του προγράμματος θα εμφανιστεί.
- Page 21 • Μετά την αντίστροφη μέτρηση της κονσόλας για 60 δευτερόλεπτα, θα δοθεί το αποτέλεσμα του επιπέδου ΑΠΟΚΑΤΑΣΤΑΣΗΣ (RECOVERY). Αποτελεσματα Αποκατάστασης (Recovery Fitness Grades) F1 - Έξοχα F2 - Πολύ Καλά F3 - Καλά F4 - Ικανοποιητικά F5 - Κάτω του μετρίου F6 - Φτωχά...
-
Page 22: Οροι Εγγυησησ
ONE SERIES GX40s Ο ΗΓΙΕΣ ΧΡΗΣΗΣ Εγγύηση ΕΓΓΥΗΣΗ ΚΑΙ ΧΡΟΝΙΚΗ ΔΙΑΡΚΕΙΑ ΑΥΤΗΣ Η MEKMA Α.Ε. εγγυάται όλα τα μέρη του μηχανήματος, για μία χρονική περίοδο που αναφέρεται κατωτέρω, από την ημερομηνία αγοράς, όπως καθορίζεται από το παραστατικό πώλησης. Η MEKMA Α.Ε. - Page 23 Γρηγορίου Λαμπράκη 21 Λυκόβρυση Τ.Κ. 14123 Τηλέφωνο: (210) 2758228 – Fax (210)2774798 E-mail: service@mekma.gr Τα χαρακτηριστικά γνωρίσματα ή οι προδιαγραφές προϊόντων όπως περιγράφονται ή επεξηγούνται υπόκεινται σε αλλαγή από τον κατασκευαστή χωρίς ειδοποίηση. Προϊόν: Ελλειπτικό Reebok "GX40s" ……………........……………………………... Ημερομηνία αγοράς:………….…………………………....………………………………………. Σφραγίδα και υπογραφή καταστήματος REEBOKFITNESSEQUIPMENT.COM...
