VBxVPIx
MANUALE DELLE ISTRUZIONI PER L'USO - RADIATORE ELETTRICO pag. 1
BEDIENUNGSANLEITUNG - ELEKTRISCHER HEIZKÖRPER Seite 37
MANUAL DE INSTRUCCIONES PARA EL USO - RADIADOR ELÉCTRICO página 49
MANUAL DE INSTRUÇÕES DE UTILIZAÇÃO - RADIADOR ELÉCTRICO pág. 61
GEBRUIKERSHANDLEIDING - ELEKTRISCHE RADIATOR pag. 73
INSTRUKCJA OBSŁUGI ELEKTRYCZNEGO - GRZEJNIK ELEKTRYCZNY str. 85
Cod.
5711200042/08.16
INSTRUCTIONS - ELECTRIC RADIATOR page 13
MODE D'EMPLOI - RADIATEUR ÉLECTRIQUE page 25

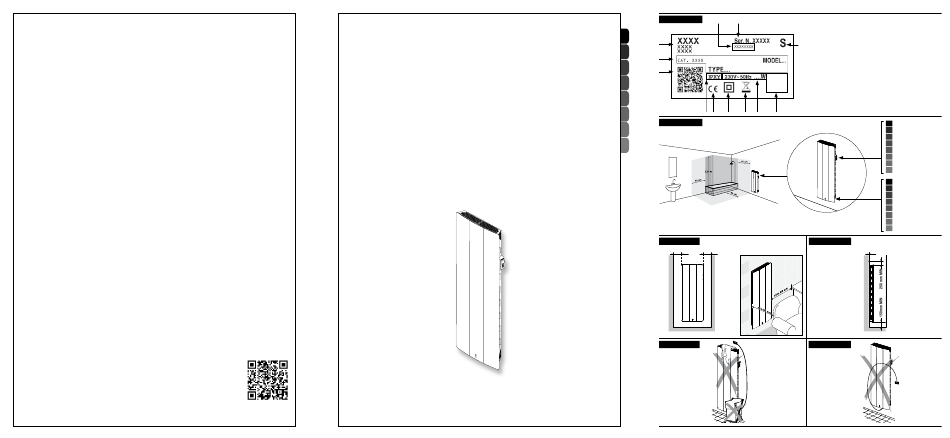

Fig. / Abb. / Rys. 1
H
G
IT
A
E
GB
B
FR
N
DE
ES
I
F
D
M
C
L
PT
Fig. / Abb. / Rys. 2
NL
PL
Zone* 2
Zone* 1
* Zona / Zone / bereich / strefa
Fig. / Abb. / Rys. 3
250 mm MIN
250 mm MIN
30 mm MIN
250 mm MIN
Fig. / Abb. / Rys. 5
IT
Telecomando
GB
Remote Control
FR
Télécommande
DE
Fernbedienung
ES
Mando a Distancia
PT
Telecomando
NL
Afstandsbediening
PL
Pilot
IT
Dispositivo di comando
GB
Control device
FR
Dispositif de commande
DE
Bedienblende
ES
Dispositivo de mando
PT
Dispositivo de comando
NL
Bedieningsapparaat
PL
Urządzenia zabezpieczające
Fig. / Abb. / Rys. 4
250 mm MIN
30 mm MIN
Fig. / Abb. / Rys. 6
