TÊTE DE COMMANDE DE LA SÉRIE HELIX Guide d'Installation
Δ Système d'alimentation : la tête de commande doit être connectée à un bloc d'alimentation de
12 V c.c. à l'aide de la taille du fusible indiqué dans le tableau des Tailles Requis Fusible.
Modèle Taille du Fusible
HELIX 8
HELIX 9
HELIX 10
HELIX 12
HELIX 15

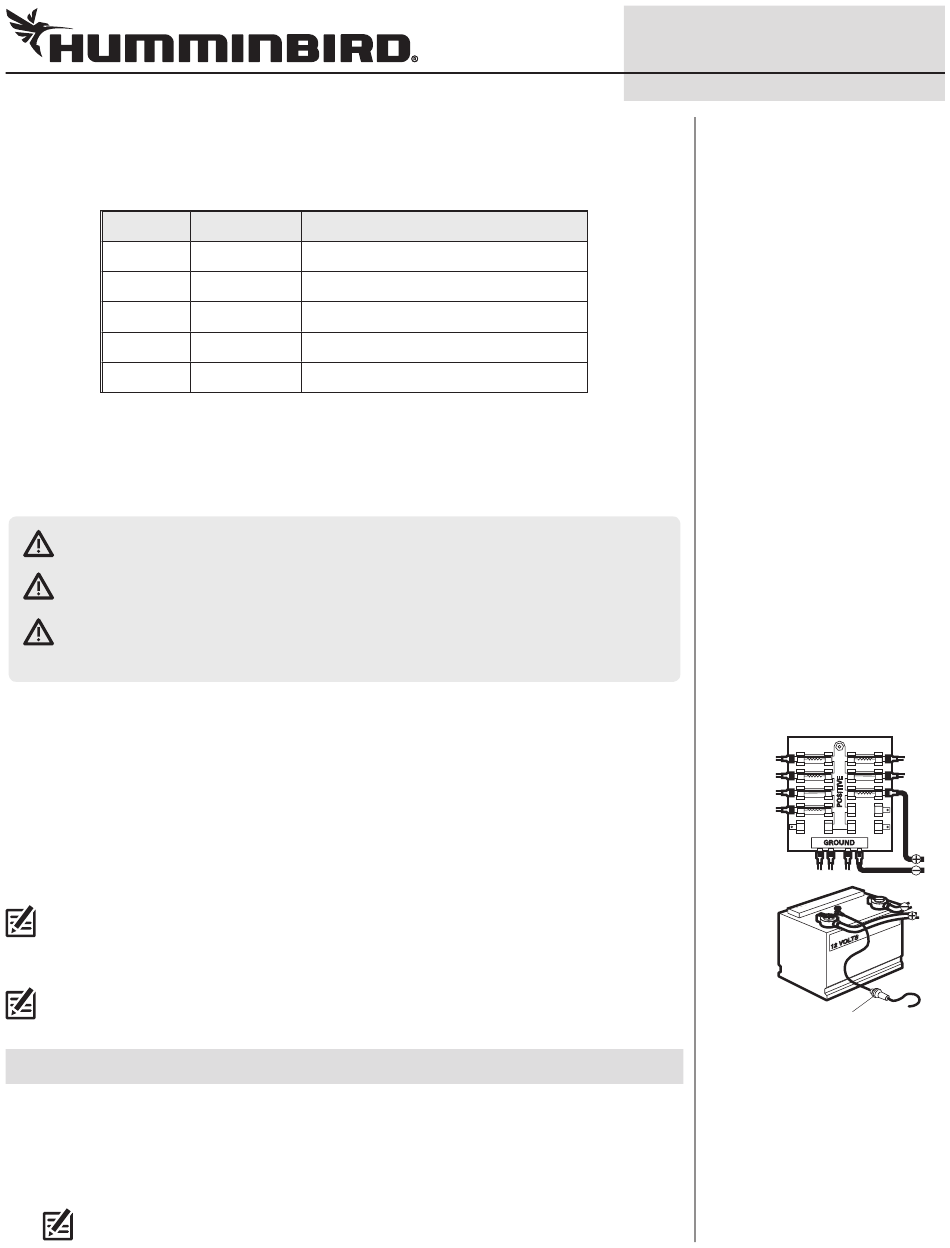

Δ Tableau à fusibles ou batterie : on peut brancher le câble d'alimentation de la tête de commande
au système électrique du bateau à deux endroits : soit au tableau à fusibles, habituellement situé
près de la console, soit directement à la batterie. Afin de réduire les possibilités d'interférence
avec d'autres systèmes électroniques marins, il pourrait s'avérer nécessaire d'utiliser une autre
source d'alimentation (telle une seconde batterie).
AVERTISSEMENT ! Certains bateaux sont munis de systèmes électriques de 24 V ou 36 V, mais la
tête de commande DOIT être branchée à un bloc d'alimentation de 12 V c.c.
AVERTISSEMENT ! Assurez-vous que le câble d'alimentation n'est pas branché à la tête de
commande au début de cette procédure.
AVERTISSEMENT ! Humminbird ne garantit pas le produit contre les surtensions et les surintensités.
La tête de commande doit disposer d'une protection suffisante; installer de façon adéquate de la
taille du fusible indiqué dans le tableau des Tailles Requis Fusible.
1. Assurez-vous que le câble d'alimentation n'est pas branché à la tête de commande.
2. Connectez les câbles d'alimentation au tableau à fusibles ou à la batterie comme suit :
Connexion au tableau de fusibles : utilisez des connecteurs électriques à sertir (non inclus) qui
conviennent au raccord du tableau à fusibles. Branchez le fil noir à la masse (–) et le fil rouge
à l'alimentation (+) de 12 V c.c. Installez le fusible requis (comme indiqué dans le tableau des
Tailles Requis Fusible).
Connexion à la batterie : Installez un porte-fusible (non inclus) et le fusible requis (comme
indiqué dans le tableau des Tailles Requis Fusible). Branchez le fil noir à la masse (–) et le fil
rouge à l'alimentation (+) de 12 V c.c.
REMARQUE : Pour des informations relatives au dépannage et aux installations de plusieurs têtes
de commande, téléchargez le guide de dépannage relatif à l'alimentation électrique depuis notre
site Web sur humminbird.com. Consultez également le guide récapitulatif d'utilisation pour définir
l'alarme source d'alimentation faible et utiliser le mode Veille afin d'économiser de l'énergie.
REMARQUE : Si vous avez un moteur de pêche à la traîne, il est important de garder la puissance de
la tête de commande et la puissance du moteur de pêche à la traîne aussi séparées que possible.
4
| Acheminement des câbles vers la tête de commande
1. Modèles de sonar : Passez au guide d'installation du transducteur et suivez les instructions
détaillées.
2. Accessoires (en option) : installez les accessoires à l'aide des guides d'installation fournis.
3. Ethernet (en option) : installez les câbles Ethernet et la quincaillerie en vous aidant du guide
d'installation Ethernet.
REMARQUE : Les guides d'installation Ethernet et des accessoires en option sont fournis avec
le produit et peuvent être téléchargés depuis notre site Web humminbird.com.
Tailles Requis Fusible
Type de Fusible
4A fusible temporisé ou équivalent fusible MDL
4A fusible temporisé ou équivalent fusible MDL
4A fusible temporisé ou équivalent fusible MDL
5A fusible temporisé ou équivalent fusible MDL
6.25A fusible temporisé ou équivalent fusible MDL
9
532405-5_A
GROUND
Porte-fusible
en série
