TÊTE DE COMMANDE DE LA SÉRIE HELIX Guide d'Installation
4. Acheminez tous les câbles vers la tête de commande. Il se peut que votre bateau soit déjà muni
d'une canalisation ou conduite de câblage que vous pouvez utiliser pour acheminer les câbles.
Veillez à garder le câble le plus à l'écart possible de tout câble d'antenne de radio VHF ou de
câble de tachymètre afin de limiter les possibilités d'interférence.
MISE EN GARDE ! Ne PAS monter les câbles dans un endroit où les connecteurs pourraient
être submergés. Si les câbles sont installés dans une zone où des éclaboussures sont
possibles, il est préférable d'appliquer de la graisse diélectrique sur l'intérieur des
connecteurs pour éviter la corrosion. Il est possible d'acheter la graisse diélectrique
séparément dans une quincaillerie ou un magasin d'équipement automobile.
5. Faites passer les câbles dans le trou de câble.
5

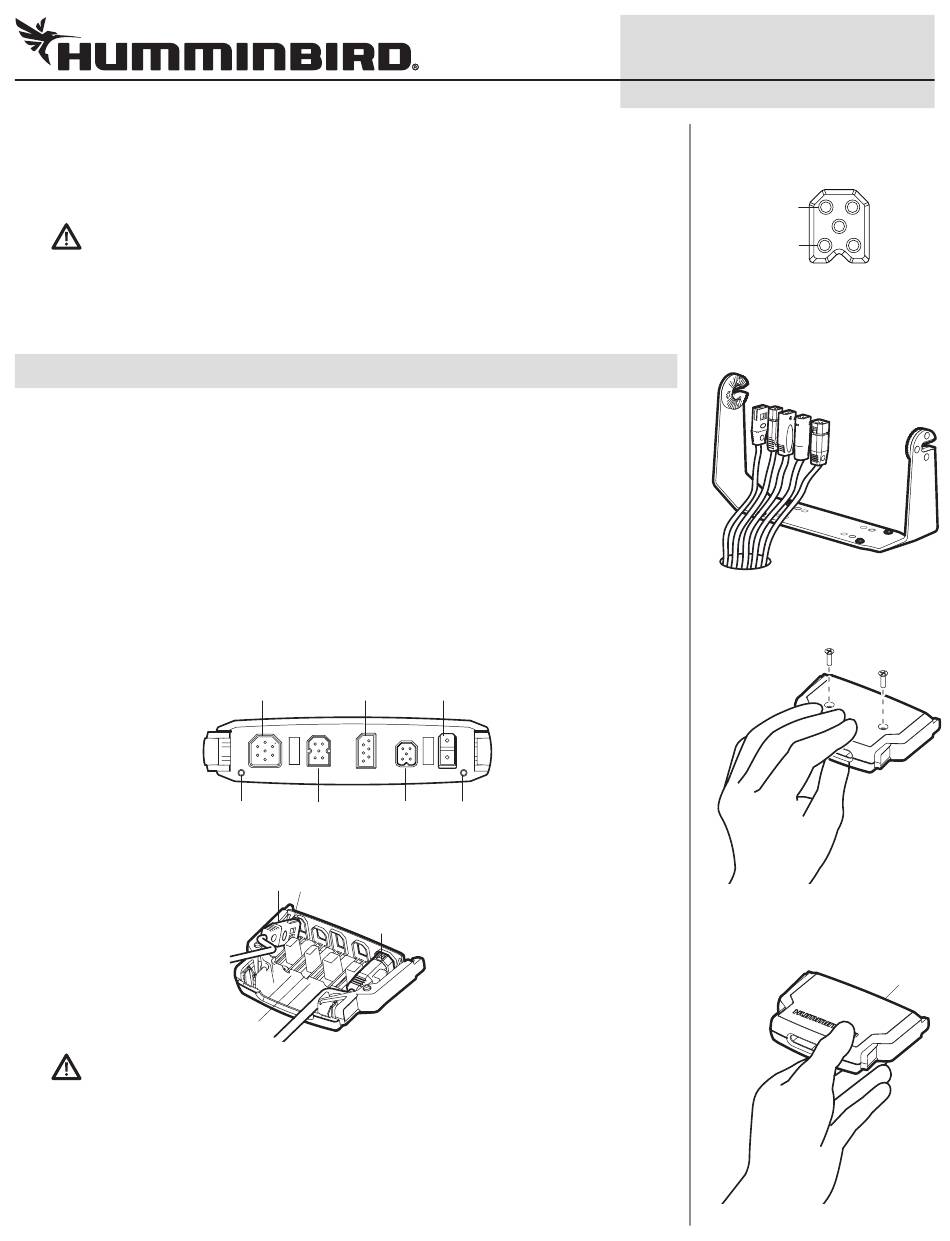

| Assemblage du plateau de câblage
Le plateau de câblage est un élément important de l'installation de la tête de commande. Il sécurise
les câbles et de les protéger contre les dommages potentiels.
1. Utilisez un tournevis à tête cruciforme pour enlever les vis au bas du plateau de câblage.
2. Tout en maintenant le plateau de câblage, retournez-le de sorte que le côté que le logo
Humminbird est orientée vers le haut. Retirez le couvercle et mettez-le de côté.
3. Reportez-vous à l'illustration Description des logements du plateau de câblage. Insérez chaque
connecteur de câble dans le logement approprié sur le plateau de câblage.
Chaque logement est adapté à la forme du connecteur correspondant, et l'insertion ne devrait
poser aucun problème. Acheminez les câbles en vous servant des rainures qui se trouvent dans
le plateau.
Description des logements du plateau de câblage
Insertion des connecteurs de câbles dans le plateau de câblage
Rainure de câble
MISE EN GARDE ! Il est important de placer les connecteurs dans les bons logements avec le
bon côté orienté vers le haut. Reportez-vous à l'illustration Description des logements du
plateau de câblage pour plus de détails.
4. Placez le couvercle sur le plateau. Tout en maintenant le plateau, retournez-le.
Si les bras du plateau de câblage tombe, reportez-vous à l'illustration de la section Assemblage
du plateau de câblage pour les remettre en place.
5. Installez les vis dans les trous au bas du plateau. Serrez les vis à la main seulement. Reportez-vous
à l'illustration Retrait des vis pour remettre les vis en place. Serrez les vis à la main seulement.
COM
(communications)
Transducteur
Ethernet
goupille NMEA 2000
Encoche du connecteur d'alimentation ori-
Alimentation
entée vers le haut
Transducteur
Alimentation
goupille
10
532405-5_A
Port de NMEA 2000®
(en option)
Net S
(+) alimentation
électrique
Net C
(-) masse
LEN = 2
Acheminement des câbles
derrière le support
Retrait des vis
Mise sur le plateau de câblage
couvercle
