Para obtener instrucciones en Español, diríjase a la página 5.
You will need these tools and supplies to install your VM9213:
Torx type, flat-head and Philips screwdrivers
Ÿ
Wire cutters and strippers
Ÿ
Tools to remove existing radio (screwdriver, socket wrench set or other tools)
Ÿ
Electrical tape
Ÿ
Crimping tool
Ÿ
Volt meter/test light
Ÿ
Crimp connections
Ÿ
18 gauge wire for power connections
Ÿ
16 – 18 gauge speaker wire
Ÿ
WARNING! Never install this unit where operation and viewing could interfere with
safe driving conditions.
VM9213

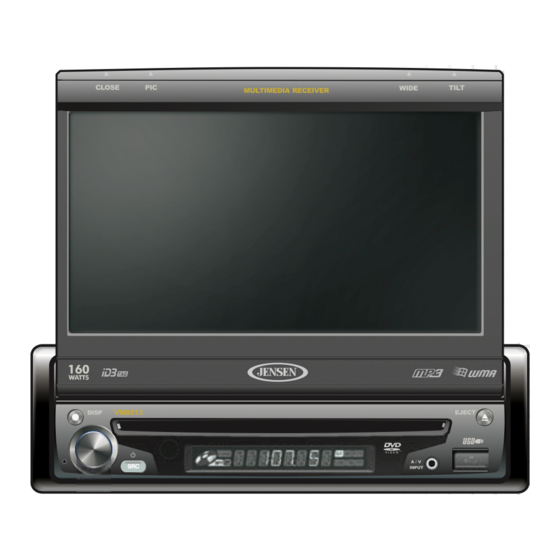

VM9213 Head Unit
Cosmetic Trim Ring
Wiring Harness Power/Speaker
Mounting Hardware
Single DIN Sleeve
Remote Control
Tools and Supplies
Instruccionnes de Instalación
Pour des instructions en Francais, référez-vous à la page 9.
What's in the Box
Parking Brake Sensor Extension Wire
SD Card to USB Adaptor
Touch Screen Cleaning Cloth
Installation Guide
Instructions d'installation
3.5mm Media Cable
Owners Manual
Quick Reference Guide
Advertisement
Table of Contents
Related Manuals for Jensen VM9213
Summary of Contents for Jensen VM9213
-
Page 1: Tools And Supplies
Para obtener instrucciones en Español, diríjase a la página 5. VM9213 Head Unit Cosmetic Trim Ring Wiring Harness Power/Speaker Mounting Hardware You will need these tools and supplies to install your VM9213: Torx type, flat-head and Philips screwdrivers Ÿ Wire cutters and strippers Ÿ... -
Page 2: Optional Equipment
To prevent a short circuit, be sure to turn off the ignition and remove the negative (-) battery cable prior to installation. NOTE: If the VM9213 is to be installed in a car equipped with an on-board drive or navigation computer, do not disconnect the battery cable. If the cable is disconnected, the computer memory may be lost. -
Page 3: Final Installation
NOTE: When replacing a fuse, be sure to use correct type and amperage to avoid damaging the radio. The VM9213 uses one 15 amp fuse, located in the black filter box in-line with the main wire harness. -
Page 4: Wiring Diagram
AUX IN 2... - Page 5 Unidad Central VM9213 Conjunto de cableados de alimentación/parlantes Tornillería de Montaje Cubierta DIN Simple Necesitará estas herramientas y suministros para instalar su VM9213: Destornilladores del tipo Torx, cabeza plana y Philips Ÿ Cortador y Pelador de Cable Ÿ Herramientas para quitar la radio existente (destornillador, conjunto llaves de conector u Ÿ...
-
Page 6: Equipo Opcional
Para evitar un cortocircuito, asegúrese de cortar el encendido y quitar el cable negativo (-) de la batería antes de la instalación. NOTA: Si el VM9213 será instalado en un automóvil equipado con una computadora de abordo o de navegación, no desconecte el cable de la batería. Si se desconecta el cable, podría perderse la memoria de la computadora. -
Page 7: Cableado
NOTA: Cuando reemplaza un fusible, asegúrese de usar el tipo y amperaje correctos para evitar daños a la radio. El VM9213 usa un fusible de 15 amp, ubicado en la caja trasera de filtro en línea con el cableado principal. - Page 8 AUX IN 2...
-
Page 9: Outils Et Fournitures
Harnais de câblage puissance/ Matériel de montage Simple manchon DIN Vous aurez besoin de ces outils et fournitures pour installer votre VM9213 : Tournevis à poinite à six lobes, tournevis à tête fraisée et tournevis Philips Ÿ Coupe-fils et dénudeurs Ÿ... - Page 10 (-) avant d’installation. A NOTER : Si le VM9213 est à installer dans une voiture équipée d’un lecteur à bord ou un ordinateur de navigation, ne débranchez pas la pile. Si le câble est débranché la mémoire de l’ordinateur peut être perdue.
-
Page 11: Installation Finale
ACC à l’alimentation avec un interrupteur. A NOTER : Lorsque vous remplacer un fusible, soyez sûr d’utilisez le type et l’ampérage corrects pour éviter d’endommager la radio. Le VM9213 utilise un fusible 15 amp, situé dans la boîte noire à filtre aligné avec le harnais. - Page 12 AUX IN 2...
