Outils Requis - Cub Cadet FastAttach Brush Guard Operator's Manual

• Clé à douille 9/16 po (1)
Modèle 19A30038100 La trousse du grillage
de protection FastAttach™ est conçu pour être
utilisé avec certains tracteurs de pelouse CUB
CADET XT1 et XT2 de la série Enduro.
AVERTISSEMENT!
prise de force, engagez le verrou de
frein et arrêtez le moteur du tracteur
avant d'effectuer toute procédure
de préparation. Stationnez le
tracteur sur une surface stable et horizontale
avant de commencer les procédures
d'installation ou de retrait.
AVERTISSEMENT!
d'échappement et les zones
environnantes sont CHAUDS. Pour
éviter les blessures corporelles,
laissez le tracteur refroidir avant
de commencer toute installation du grillage de
protection ou des procédures de retrait.

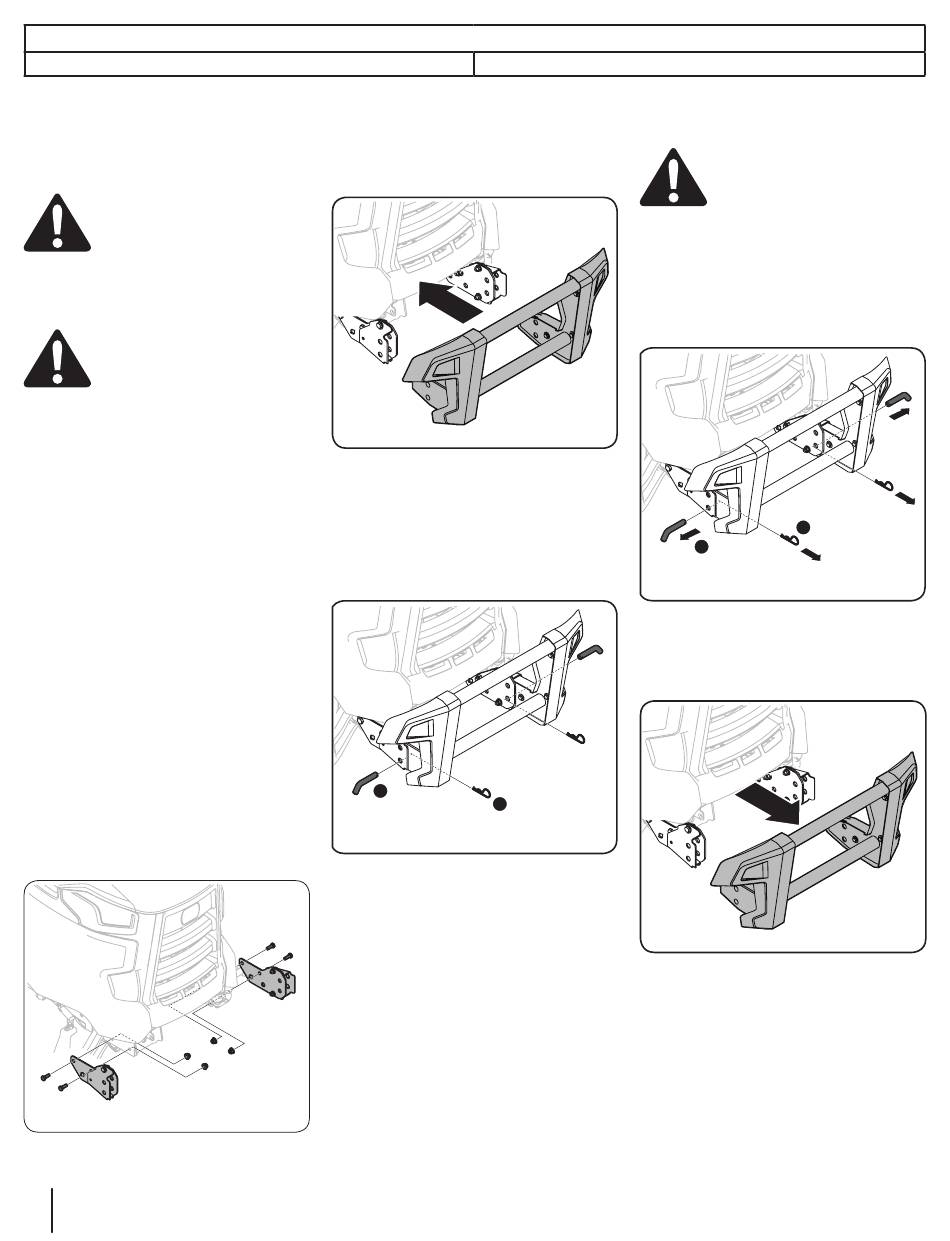

Installation
1. Fixez (689-00685) et (689-00686) au
cadre du tracteur en utilisant quatre
boulons 3/8 (710-3001) et quatre
contre-écrous (712-04065) trouvés dans
la trousse de quincaillerie 689-00687.
Consultez la Figure 1-1.
Remarque : Si un pare-chocs à un seul
tube est installé sur le tracteur sans le
support FastAttach™, utilisez l'étape
suivante. Retirez le pare-chocs en
dévissant les quatre boulons de fixation.
À l'aide des quatre nouveaux boulons
(710-06012A), attachez les supports
FastAttach™ droit et gauche (689-00685)
(689-00686) à l'extérieur du cadre, en
réutilisant les écrous pour rivet du pare-
chocs à la place des écrous (712 -04065)
fournis. Il est recommandé de préparer
manuellement les boulons avant de les
serrer. Une fois les quatre boulons en
place, serrez-les tous.
Figure 1-1
16 S 2 — A
ection SSemblAge et montAge
2. Alignez l'ensemble du grillage de
protection avec les supports FastAttach™
installés à l'étape 1 et poussez-les.
Consultez la Figure 1-2.
Débrayez la
Le système
3. Installez les goupilles (747-06936) sur
les côtés droit et gauche du grillage
de protection, puis fixez-les avec deux
gouipilles bêta (714-3020) trouvées dans
la trousse de quincaillerie 689-00687.
Consultez la Figure 1-3.
1
Remarque : Le fait de tirer légèrement
sur le grillage de protection peut faciliter
l'installation des goupilles.

Outils requis

Figure 1-2
2
Figure 1-3
• Clé polygonale 9/16 po (1)
Retrait
AVERTISSEMENT!
d'échappement et les zones
environnantes sont CHAUDES.
Pour éviter les blessures
corporelles, laissez le tracteur
refroidir avant de commencer toute
installation du grillage de protection ou des
procédures de retrait.
1. Enlevez les deux goupilles bêta (714-
3020) puis tirez les goupilles (747-06936).
Consultez la Figure 1-4.
2
Figure 1-4
2. L'assemblage du grillage de protection
peut maintenant être enlevé. Consultez
la Figure 1-5.
Figure 1-5
Remarque : Les supports FastAttach™
(689-00685/689-00686) peuvent être
laissés en place pour être utilisés avec
la charrue tout-saison 19A30037100
FastAttach et d'autres accessoires avant
FastAttach™. Consultez le site CubCadet.
com pour y trouver une liste complète
des produits disponibles.
