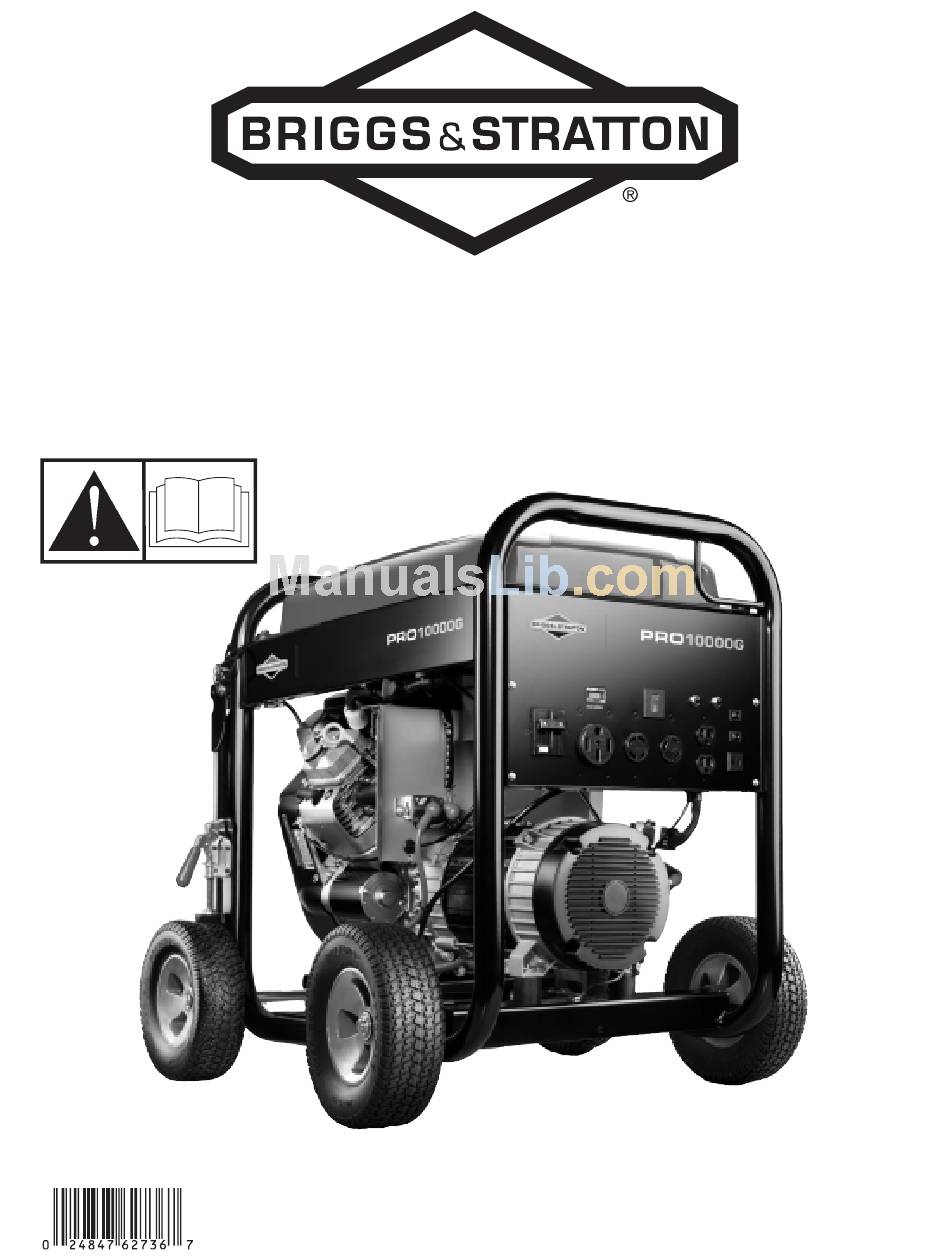

PRO10000 Portable Generator
Operator's Manual
BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC
JEFFERSON, WISCONSIN, U.S.A.
Manual No. 204730GS Revision - (10/18/2007)

Advertisement

Table of Contents
loading

Related Manuals for Briggs & Stratton 204730GS

Summary of Contents for Briggs & Stratton 204730GS

  • Page 1 PRO10000 Portable Generator Operator’s Manual BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC JEFFERSON, WISCONSIN, U.S.A. Manual No. 204730GS Revision - (10/18/2007)
  • Page 2 Thank you for purchasing this quality-built Briggs & Stratton generator. We are pleased that you’ve placed your confidence in the Briggs & Stratton brand. When operated and maintained according to the instructions in this manual, your Briggs & Stratton generator will provide many years of dependable service. This manual contains safety information to make you aware of the hazards and risks associated with generator products and how to avoid them.

  • Page 3: Table Of Contents

    Table of Contents Operator Safety ....... . . 4 Equipment Description......... 4 Safety Rules.

  • Page 4: Operator Safety

    Operator Safety Equipment Description Read this manual carefully and become familiar with your generator. Know its applications, its limitations and any hazards involved. The generator is an engine–driven, revolving field, alternating current (AC) generator. It was designed to supply electrical power for operating compatible electrical lighting, appliances, tools and motor loads.
  • Page 5 DANGER Storage batteries give off explosive hydrogen gas during recharging. Hydrogen gas stays near battery for a long time after battery has been charged. Slightest spark will ignite hydrogen and cause explosion. You can be blinded or severely injured. Battery electrolyte fluid contains acid and is extremely caustic.
  • Page 6 WARNING Generator produces hazardous voltage. Failure to isolate generator from power utility can result in death or injury to electric utility workers due to backfeed of electrical energy. • When using generator for backup power, notify utility company. Use approved transfer equipment to isolate generator from electric utility.

  • Page 7: Assembly

    Assembly Your generator requires some assembly and is ready for use after it has been properly serviced with the recommended oil and fuel. If you have any problems with the assembly of your generator, please call the generator helpline at 1-800-743-4115. If calling for assistance, please have the model, revision, and serial number from the data tag available.
  • Page 8 7. Tip generator so that engine end is up. 8. Attach clamps (E) to brackets (F) on both sides of generator with 1/4 - 20 hex screws (G). 9. Repeat steps 2 through 5 to secure the third and fourth wheels.

  • Page 9: Add Engine Oil

    Add Engine Oil 1. Place generator on a flat, level surface. 2. Clean area around oil fill and remove yellow oil fill cap. NOTE: See the section Oil to review oil recommendations. Verify provided oil bottle is correct viscosity for current ambient temperature.

  • Page 10: System Ground

    System Ground The generator has a system ground that connects the generator frame components to the ground terminals on the AC output receptacles. The system ground is connected to the AC neutral wire (the neutral is bonded to the generator frame).

  • Page 11: Features And Controls

    Features and Controls Read this Operator’s Manual and safety rules before operating your generator. Compare the illustrations with your generator, to familiarize yourself with the locations of various controls and adjustments. Save this manual for future reference. A - Fuel Tank — Capacity of seven (7) U.S. gallons (26.5 l). B - Oil Filter —...
  • Page 12 A - Oil Fill Cap — Fill engine with oil here. B - Oil Dipstick — Check engine oil here. C - Fuel Valve — Used to turn fuel supply on and off to engine. D - Oil Drain Plug — Drain engine oil here. E - Hour Meter —...

  • Page 13: Cord Sets And Receptacles

    Cord Sets and Receptacles Use only high quality, well-insulated, grounded extension cords with the generator’s 120 Volt duplex receptacle. Inspect extension cords before each use. Check the ratings of all extension cords before you use them. Extension cord sets used should be rated for 125 Volt AC loads at 20 Amps or greater for most electrical devices.

  • Page 14: Ground Fault Protection

    120 Volt AC, 20 Amp, Duplex Receptacles The duplex receptacle is protected against overload by a push–to–reset circuit breaker and/or a 2 pole GFCI circuit breaker. Use each receptacle to operate 120 Volt AC, single-phase, 60 Hz electrical loads requiring up to 2,400 watts (2.4 kW) at 20 Amps of current.

  • Page 15: Battery Charger

    During Generator Use If circuit breaker trips during use, it usually indicates faulty electrical equipment or cords. However, test the circuit breaker as follows; 1. Disconnect loads, reset and test circuit breaker as described earlier. Let generator run without any loads for 1 minute.

  • Page 16: Operation

    Operation Starting the Engine IMPORTANT: Always unplug the battery float charger before starting the generator. Disconnect all electrical loads from the generator. Use the following start instructions: 1. Make sure unit is on a level surface. IMPORTANT: Failure to start and operate the unit on a level surface will cause the unit not to start or shut down during operation.

  • Page 17: Stopping The Engine

    • DO NOT connect 3-phase loads to the generator. • DO NOT connect 50 Hz loads to the generator. • DO NOT OVERLOAD THE GENERATOR. See Don’t Overload Generator. NOTICE Exceeding generators wattage/amperage capacity can damage generator and/or electrical devices connected to it. •...

  • Page 18: Cold Weather Operation

    Cold Weather Operation Under certain weather conditions (temperatures below 40°F [4°C] combined with high humidity), your generator may experience icing of the carburetor and/or the crankcase breather system. To reduce this problem, you need to perform the following: 1. Make sure generator has clean, fresh fuel. 2.

  • Page 19: Don't Overload Generator

    Don’t Overload Generator Capacity You must make sure your generator can supply enough rated (running) and surge (starting) watts for the items you will power at the same time. Follow these simple steps: 1. Select the items you will power at the same time. 2.

  • Page 20: Maintenance

    Maintenance Maintenance Schedule Follow the hourly or calendar intervals, whichever occurs first. More frequent service is required when operating in adverse conditions noted below. First 8 Hours • Change engine oil Every 8 Hours or Daily • Clean debris • Check engine oil level Every 25 Hours or Yearly •...

  • Page 21: Fuel Valve Maintenance

    Fuel Valve Maintenance The fuel valve is equipped with a fuel sediment cup, screen, retaining ring and o-ring that need to be cleaned every 100 hours or once a year (whichever occurs first). 1. Move fuel valve to “Off” position. 2.
  • Page 22 Changing Engine Oil and Filter Change the oil after the first 8 hours of operation. Change oil and filter every 100 hours or yearly, whichever comes first, thereafter. If you are using your generator under heavy load, or in extremely hot weather, change the oil every 50 hours. CAUTION Avoid prolonged or repeated skin contact with used motor oil.
  • Page 23 4. Replace spark plugs if electrodes are pitted, burned or porcelain is cracked. Use the recommended replacement spark plugs. See Specifications. 5. Install spark plugs and tighten firmly. Service Spark Arrester The engine exhaust muffler has a spark arrester screen. Inspect and clean the screen every 50 hours of operation or once each year, whichever comes first.

  • Page 24: Storage

    Storage The generator should be started at least once every seven days and allowed to run at least 30 minutes. If this cannot be done and you must store the unit for more than 30 days, use the following guidelines to prepare it for storage. Generator Storage •...

  • Page 25: Troubleshooting

    Troubleshooting Problem Cause 1. One of the circuit breakers is open. 2. Fault in generator. Engine is running, but no AC 3. Poor connection or defective cord set. output is available. 4. Connected device is bad. 1. Short circuit in a connected load. 2.
  • Page 26 BRIGGSandSTRATTON.COM...

  • Page 28: Warranties

    Warranties Emissions Control System Warranty Briggs & Stratton Corporation (B&S), the California Air Resources Board (CARB) and the United States Environmental Protection Agency (U.S. EPA) Emissions Control System Warranty Statement (Owner’s Defect Warranty Rights and Obligations) California, United States and Canada Emissions Control Defects Warranty Statement The California Air Resources Board (CARB), U.S.
  • Page 29 2. Length of Coverage B&S warrants to the initial owner and each subsequent purchaser that the Warranted Parts shall be free from defects in materials and workmanship which caused the failure of the Warranted Parts for a period of two years from the date the engine is delivered to a retail purchaser.

  • Page 30: Generator Owner Warranty

    Effective December 1, 2005 replaces all undated Warranties and all Warranties dated before December 1, 2005 Briggs & Stratton Power Products Group, LLC will repair or replace, free of charge, any part(s) of the portable generator that is defective in material or workmanship or both.

  • Page 32: Product Specifications

    (temperature, humidity, altitude), and engine-to-engine variability. Due to manufacturing and capacity limitations, Briggs & Stratton may substitute an engine of higher rated power for this Series engine. Portable Generator Briggs & Stratton Power Products Group, LLC 900 N.
  • Page 33 Generador portátil PRO10000 Manual del Operario BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC JEFFERSON, WISCONSIN, U.S.A.
  • Page 34 Muchas gracias por comprar este generador Briggs & Stratton de gran calidad. Nos alegra que haya depositado su confianza en la marca Briggs & Stratton. Siempre que sea utilizado de acuerdo con las instrucciones de este manual, su generador Briggs & Stratton le proporcionará muchos años de buen funcionamiento. Este manual contiene información sobre seguridad para hacerle consciente de los riesgos asociados a los generadores y mostrarle cómo evitarlos.
  • Page 35 Tabla de Contenido Seguridad de operario ......4 Descripción del equipo ........4 Reglas de seguridad .

  • Page 36: Seguridad De Operario

    Seguridad de operario Descripción del equipo Lea atentamente este manual y familiarícese con el generador. Conozca sus aplicaciones, limitaciones y riesgos. Este generador funciona en base a un motor de campo eléctrico giratorio y de corriente alterna (CA). Fue diseñado con la finalidad de proveer energía eléctrica para lámparas eléctricas, aparatos, herramientas y cargas de motor compatibles.
  • Page 37 PELIGRO Las baterías almacenadas producen hidrógeno explosivo mientras estén siendo recargadas. El hidrógeno puede permanecer cerca de la batería por un periodo largo de tiempo, después que la batería haya sido recargada. Una pequeña chispa puede encender el hidrógeno y causar una explosión. Usted puede quedar ciego o sufrir heridas muy graves.
  • Page 38 ADVERTENCIA Los generadores producen un voltaje muy poderoso. Si no aísla el generador de utilidades de energía, puede hacer que los trabajadores de electricidad sufran heridas graves e inclusive la muerte, debido a la retroalimentación de la energía eléctrica. • Cuando use un generador como poder de energía auxiliar, notifique a la compañía de utilidades.

  • Page 39: Montaje

    Montaje Su generador requiere de ciertos procedimientos de montaje y solo estará listo para ser utilizado después de haberle suministrado servicio con el combustible y aceite recomendados. Si usted tiene problemas con el montaje de su generador, por favor llame a la línea de ayuda para generadores al (800) 743-4115.

  • Page 40: Conecte El Cable Negativo De La Batería

    6. Repita los pasos 3 al 5 para asegurar la segunda rueda. 7. Dele la vuelta al generador de forma que el motor quede arriba. 8. Fije las abrazaderas (E) a los soportes (F) en ambos lados del generador con tornillos hexagonales 1/4 - 20 (G). 9.

  • Page 41: Agregar Aceite Al Motor

    Agregar aceite al motor 1. Coloque la generador en una superficie plana y nivelada. 2. Limpie la zona de alrededor del orificio de llenado de aceite y quite el tapón amarillo. NOTA: Consulte la sección Aceite, para ver las recomendaciones relativas al aceite. Compruebe que la botella de aceite suministrada tiene la viscosidad adecuada para la temperatura ambiente actual.

  • Page 42: Tierra Del Sistema

    Tierra del sistema El generador dispone de una conexión a tierra del sistema que conecta los componentes del bastidor a los terminales de tierra de los enchufes hembra de salida de CA. La tierra del sistema está conectada al cable de CA neutro que, a su vez, está...

  • Page 43: Controles Y Características

    Controles y características Lea este Manual del Operario y reglas de seguridad antes de poner en marcha su generador. Compare las ilustraciones con su generador, para familiarizarse con la ubicación de los diversos controles y ajustes. Guarde este manual para futuras consultas. A - Tanque del Combustible —...
  • Page 44 A - Tapón de Llenado de Aceite — Se utiliza para llenar el motor de aceite. B - Varilla de Nivel de Aceite — Se utiliza para comprobar el nivel de aceite del motor. C - Válvula de Combustible — Permite abrir y cerrar la alimentación de combustible al motor.

  • Page 45: Juegos De Cordones Y Enchufes Conectores

    Juegos de cordones y enchufes conectores Utilice exclusivamente cables prolongadores de alta calidad, bien aislados y con conexión a tierra para la toma doble de 120 V del generador. Examine los cables prolongadores antes de cada uso. Revise las capacidades de todos las cordones de extensión antes de usarlos.

  • Page 46: Protección Contra Fallos De Conexión A Tierra

    Tomas eléctricas dobles de 120 V CA y 20 A El enchufe está protegido contra sobrecargas por un disyuntor con pulsador de rearme y/o un disyuntor bipolar con detección de fallos de conexión a tierra. Use cada receptáculo para operar 120 Voltios AC, de fase sencilla, de cargas de 60Hz que requieren hasta 2,400 vatios (2.4 kW) a corrientes de 20 Amps.

  • Page 47: Cargador De Batería

    Mientras se Utiliza el Generador Si el disyuntor salta mientras se utiliza el generador, es probable que la causa sea un fallo del equipo eléctrico o de los cables. No obstante, compruebe el disyuntor como se indica a continuación. 1. Desconecte las cargas, rearme el disyuntor y realice una prueba como se ha descrito anteriormente.

  • Page 48: Operando

    Operando Encienda el motor IMPORTANTE: Desenchufe siempre el cargador de flotación de la batería antes de arrancar el generador. Desconecte todas las cargas eléctricas del generador. Use las siguientes instrucciones para encender: 1. Asegúrese de que la unidad está en una superficie plana.

  • Page 49: Conexión De Cargas Eléctricas

    ADVERTENCIA El contacto con la zona del silenciador puede producir quemaduras graves. Los gases y el calor de escape pueden inflamar los materiales combustibles y las estructuras o dañar el depósito de combustible y provocar un incendio. • NO toque las superficies calientes y EVITE los gases del escape a alta temperatura.

  • Page 50: Carga De La Bateria

    Carga de la bateria Su generador tiene la capacidad de recargar baterías descargadas de acumuladores tipo servicio o automotriz de 12 Voltios. • NO utilice la unidad para cargar baterías de 6 Voltios. • NO use la unidad para mover motores que tengan la batería descargada.
  • Page 51 Creación de una estructura de protección provisional 1. En caso de emergencia, utilice la caja de cartón de embalaje original. 2. Corte las tapas superiores y uno de los laterales largos de la caja de cartón para dejar al descubierto el lado del silenciador de la unidad.

  • Page 52: No Sobrecargar El Generador

    No sobrecargar el generador Capacidad Debe asegurarse de que su generador puede proveer los suficientes vatios de potencia continua (vatiaje nominal) y vatios de salida para los elementos que desee alimentar al mismo tiempo. Siga estos sencillos pasos: 1. Seleccione los elementos que quiere alimentar al mismo tiempo.

  • Page 53: Mantenimiento

    Mantenimiento Plan de mantenimiento Siga los intervalos de horas o de calendario, los que sucedan antes. Si opera en condiciones adversas (señaladas más abajo) es necesario un mantenimiento más frecuente. Primeras Ocho (8) Horas • Cambie el aceite del motor Cada 8 horas o diario •...

  • Page 54: Mantenimiento De La Válvula De Combustible

    Mantenimiento de la válvula de combustible La válvula de combustible está equipada con un recipiente para sedimentos, un filtro, un anillo de retención y una junta tórica que deben limpiarse cada 100 horas de funcionamiento o una vez al año, lo que suceda antes, de ese momento en adelante.
  • Page 55 Comprobación del nivel de aceite Compruebe el nivel de aceite antes de cada uso o cada 8 horas de funcionamiento, como mínimo. Rellene si es necesario. 1. Coloque el generador sobre una superficie nivelada. 2. Limpie la zona de alrededor de la varilla de nivel de aceite, saque la varilla y límpiela con un paño limpio.
  • Page 56 Servicio del depurador de aire Si se utiliza con un filtro de aire sucio, el motor no funcionará correctamente y puede sufrir daños. Limpie el prefiltro de espuma cada 25 horas de operación o más pronto si está bajo condiciones de suciedad. Limpie o reemplace el filtro de papel del depurador de aire cada 100 horas de operación o una vez al año, lo que suceda primero.
  • Page 57 Limpie e inspeccione el apagachispas de la siguiente manera: 1. Retire los cuatro tornillos que están sujetando la pantalla del apagachispas. 2. Inspeccione la pantalla y reemplácela si está rota, perforada o en general dañada. NO use pantallas defectuosas. Si la pantalla no está dañada, límpiela con un disolvente comercial.

  • Page 58: Almacenamiento

    Almacenamiento El generador deberá ser encendido al menos una vez cada siete días y deberá dejarlo funcionar al menos durante 30 minutos. Si no puede hacer esto y debe almacenar la unidad por más de 30 días, siga las siguientes instrucciones para preparar su unidad para almacenamiento.

  • Page 59: Resolución De Problemas

    Resolución de problemas Problemo Causa 1. El interruptor automático de circuito está abierto. El motor está funcionando pero 2. Conexión mal o defectuosa del juego de cables. no existe salida de AC 3. El dispositivo conectado está dañado. disponsible. 4. Avería en el generador. 1.

  • Page 60: Garantías

    Garantías Garantía del sistema de control de emisiones Briggs & Stratton Corporation (B&S), el California Air Resources Board (CARB, Consejo de recursos de aire de California) y la United States Environmental Protection Agency (U.S. EPA, Agencia estadounidense de protección del medioambiente) Declaración de garantía del sistema de control de emisiones (derechos y obligaciones del propietario para la garantía contra defectos)
  • Page 61 e. Elementos diversos utilizados en los sistemas anteriores • Válvulas y conmutadores de aspiración, temperatura, posición y temporizados • Conectores y unidades 2. Duración de la cobertura B&S garantiza al propietario inicial y a cada comprador posterior que las piezas garantizadas no tendrán defectos de materiales ni de mano de obra que provoquen su fallo durante un período de dos años a partir de la fecha de entrega del motor a su comprador.
  • Page 62 POLÍTICA DE GARANTÍA PARA EL PROPIETARIO DE GENERADOR DE PRO-SERIE Fecha de entrada en vigor: 1 de Diciembre de 2005. Sustituye a todas las garantías sin fecha y a las de fecha anterior al 1 de Diciembre de 2005 Briggs & Stratton Power Products Group, LLC reparará o sustituirá sin cargo alguno cualquier componente del generador portátil que presente defectos de materiales y/o mano de obra.

  • Page 64: Especificaciones Del Producto

    Especificaciones del producto Vataje que Empieza .....12,500 Vatios Vataje .......10,000 Vatios Corriente valorada de Carga de C.A.: a 240 Voltios .
  • Page 65 Génératrice portative PRO10000 Manuel d’utilisation BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC JEFFERSON, WISCONSIN, U.S.A.
  • Page 66 Merci d’avoir acheté cette génératrice de qualité Briggs & Stratton. Nous sommes heureux que vous fassiez confiance à la marque Briggs & Stratton. Si vous respectez les instructions d’utilisation et d’entretien de ce manuel, vous pourrez vous fiez à votre génératrice Briggs & Stratton durant de nombreuses années. Ce manuel contient des renseignements sur la sécurité...
  • Page 67 Table des Matières Sécurité de l’opérateur ......4 Description de l équipement ........4 Règles de sécurité...

  • Page 68: Sécurité De L'opérateur

    Sécurité de l’opérateur Description de l équipement Lisez avec soin ce manuel et familiarisez-vous avec votre générateur. Connaissez ses applications, ses limitations et les dangers qu'il implique. Ce générateur est un générateur entraîné par un moteur à champ magnétique rotatif produisant du courant alternatif (c.a.).
  • Page 69 DANGER Les batteries d'accumulateur produisent du gaz hydrogène explosif lorsqu'elles se rechargent. Le gaz hydrogène stagne autour de la batterie longtemps après qu'elle ait été chargée. La plus petite étincelle enflammera l'hydrogène et provoquera une explosion. Vous pouvez devenir aveugle ou vous blesser gravement.
  • Page 70 AVERTISSEMENT Le génératrice produit une tension élevée. NE PAS isoler le génératrice de l'installation électrique risque de provoquer des blessures ou même d'être fatal pour les ouvriers électriciens et de causer des dommages au génératrice dus à un "backfeed" d'énergie électrique. •...

  • Page 71: Assemblage

    Assemblage Votre génératrice doit être assemblée et vous pourrez l’utiliser après l’avoir correctement remplie d’huile et d’essence recommandées. Si vous avez n'importe quels problèmes avec l'assemblée de votre générateur, s'il vous plaît appeler le helpline de générateur à (800) 743-4115. Si vous téléphonez pour obtenir de l'aide, veuillez avoir disponibles les renseignements du données étiquettent: numéro de modèle, de révision et de série.

  • Page 72: Raccordez Le Câble De Retour De La Batterie

    6. Répétez les étapes 3 à 5 pour la pose de la deuxième roue. 7. Basculez la génératrice de sorte que l’extrémité du moteur soit vers le haut. 8. Fixez les attaches (E) aux supports (F) des deux côtés de la génératrice à l’aide de boulons hexagonaux de 1/4 - 20 (G).

  • Page 73: Ajoutez De L'huile À Moteur

    Ajoutez de l'huile à moteur 1. Mettre le génératrice sur une surface à niveau. 2. Nettoyez la surface autour de l’orifice de remplissage d’huile et enlevez le bouchon de remplissage d’huile jaune. REMARQUE: Consultez la section Huile au sujet des recommandations relatives à...

  • Page 74: Mise À La Terre Du Système

    Mise à la terre du système La génératrice possède une mise à la terre du système qui raccorde les éléments du cadre de la génératrice aux bornes de mise à la terre des prises de sortie C.A. La mise à la terre du système est raccordée au fil neutre C.A.

  • Page 75: Fonctions Et Commandes

    Fonctions et commandes Lire ce manuel de l'utilisateur et les régles de sécurité avant de faire marcher votre génératrice. Comparez les illustrations avec votre génératrice pour vous familiariser avec l'emplacement des diverses commandes et réglages. Gardez ce manuel pour le consulter plus tard. A - Réservoir de carburant —...
  • Page 76 A - Bouchon de remplissage d’huile — Remplir l’huile à moteur ici. B - Jauge d’huile — Vérifier le niveau d’huile ici. C - Robinet de carburant — Utilisé pour alimenter le moteur en essence ou pour couper l'alimentation en essence du moteur.

  • Page 77: Cordons Et Prises

    Cordons et prises N’utilisez que des rallonges de haute qualité mises à la terre et bien isolées dans la prise double de 120 Volts de la génératrice. Inspectez les rallonges avant chaque utilisation. Vérifiez le calibre de chacune des rallonges avant de les utiliser.

  • Page 78: Protection Contre Les Fuites De Terre

    Utilisez cette prise pour faire marcher des charges de 120 Volts c.a., 60 Hertz, monophasées, nécessitant jusqu’à 3,600 watts (3,6 kW) de puissance à 30 Ampères. La prise est protégée par un disjoncteur bipolaire avec interrupteur à bascule et/ou disjoncteur bipolaire de type GFCI. 120 Volts c.a., 20 Ampères prise de courant double Chaque prise de courant est protégée contre les surtensions par un disjoncteur de type "pousser pour réarmer"...

  • Page 79: Chargeur De Batterie

    Pendant le fonctionnement de la génératrice Le déclenchement du disjoncteur alors que la génératrice est en marche indique habituellement la présence d'un défaut de l'équipement ou des rallonges électriques. Faites toutefois l'essai du disjoncteur de la manière suivante: 1. Débranchez les charges, réarmez le disjoncteur et mettez-le à...

  • Page 80: Opération

    Opération Démarrage du moteur IMPORTANT: Débranchez toujours le chargeur de flotteur de la batterie avant de démarrer le générateur. Déconnectez toutes les charges électriques du générateur. Suivez ces étapes d'instructions de démarrage dans l'ordre numérique: 1. Assurez-vous que la génératrice se trouve sur une surface de niveau.

  • Page 81: Branchement Des Charges Électriques

    AVERTISSEMENT Tout contact avec la zone du silencieux peut causer des brûlures graves. La chaleur et les gaz d’échappement peuvent enflammer des matériaux combustibles et les structures ainsi que causer des dommages au réservoir d’essence et entraîner un incendie. • NE touchez PAS aux pièces chaudes et ÉVITEZ le contact avec les gaz d’échappement.

  • Page 82: Recharge D'une Batterie

    Recharge d’une batterie Votre générateur a la capacité de recharger une batterie automobile 12 Volts déchargée ou une batterie de remisage. • NE PAS utiliser l’appareil pour recharger des batteries de 6 Volts. • NE PAS utiliser l’appareil pour mettre en route un moteur dont la batterie est déchargée.
  • Page 83 Création d’un abri temporaire 1. En cas d’urgence, utilisez l’emballage original en carton comme abri temporaire. 2. Découpez les rabats supérieurs et un des côtés longs du carton pour exposer le côté de l’unité où se trouve le silencieux. Au besoin, utilisez du ruban sur les autres côtés du carton pour l’adapter à...

  • Page 84: Ne Pas Surchargez Générateur

    Ne pas surchargez générateur Capacité Vous devez vous assurer que votre générateur puisse fournir suffisamment de puissance nominale (appareil en marche) et de surtension (au démarrage) pour les appareils que vous voulez alimenter en même temps. Suivez ces étapes simples: 1.

  • Page 85: Entretien

    Entretien Calendrier d'entretien Respectez le calendrier d'entretien selon le nombre d'heures de fonctionnement ou le temps écoulé, le premier des deux prévalant. Lorsque l'appareil est utilisé dans les conditions adverses décrites ci-dessous, il faut en faire l'entretien plus fréquemment. 8 premières heures •...

  • Page 86: Entretien De La Vanne De Combustible

    Entretien de la vanne de combustible La vanne de combustible comprend une cuvette de sédimentation de combustible, une crépine, un anneau de retenue et un joint torique qu'il faut nettoyer à tous les 100 heures d'utilisation ou une fois par an, le premier des deux prévalant.
  • Page 87 Vérification du niveau d'huile Il est nécessaire de vérifier le niveau d'huile avant chaque utilisation ou après chaque période de 8 heures d'utilisation. Gardez un niveau d'huile constant. 1. Assurez-vous que génératrice se trouve sur une surface de niveau. 2. Nettoyez la surface autour de la jauge d’huile, retirez la jauge d’huile et nettoyez-la avec un chiffon propre.
  • Page 88 Entretien du filtre à air Votre moteur ne fonctionnera pas adéquatement et pourrait s'endommager si vous le faites fonctionner avec un filtre à air sale. Nettoyez ou remplacez le préfiltre en mousse à toutes les 25 heures d’utilisation ou plus souvent si vous utilisez la génératrice dans un endroit sale ou poussiéreux.
  • Page 89 Nettoyez et inspectez le pare-étincelles comme suit: 1. Dévissez les quatre vis qui retiennent l’écran pare- étincelle. 2. Inspectez l’écran et remplacez-le s’il est déchiré, perforé ou endommagé. N'UTILISEZ PAS un écran défectueux. Si l’écran n’est pas endommagé, nettoyez- le avec un solvant commercial recommandé. 3.

  • Page 90: Entreposage

    Entreposage Le générateur doit être mise en route au moins une fois tous les sept jours et doit marcher pendant au moins 30 minutes. Si vous ne pouvez pas faire cela et que vous devez remiser le générateur pour plus de 30 jours, utiliser les informations ci- après comme guide pour préparer votre appareil au remisage.

  • Page 91: Dépannage

    Dépannage PROBLÈMES CAUSE 1. Disjoncteur est ouvert. 2. Problème dans le générateur. Le moteur marche, mais il ne se 3. Pauvre connexion ou rallonge produit pas de courant c.a. dans défectueuse. les prises. 4. L'appareil qui est branché est défectueux. 1.

  • Page 92: Garanties

    Garanties Garantie du dispositif antipollution Briggs & Stratton Corporation (B&S), le California Air Resources Board (CARB) et le United States Environmental Protection Agency (U.S. EPA) Énoncé de garantie du dispositif antipollution (Droits et obligations du propriétaire relatifs à la garantie contre les défauts) Énoncé...
  • Page 93 e. Éléments divers utilisés dans les systèmes précédemment mentionnés • Soupapes et interrupteurs de dépression, de température, de position, à délai critique • Connecteurs et dispositifs 2. Durée de la couverture B&S garantit au propriétaire initial et à tous les acheteurs ultérieurs que les pièces garanties seront libres de tout défaut de matériel et de main d'œuvre qui pourrait entraîner la défectuosité...
  • Page 94 GARANTIE DU PROPRIÉTAIRE D'UN GÉNÉRATRICE PORTATIVE BRIGGS & STRATTON POWER PRODUCTS GROUP, LLC À partir du 1er Février 2006, la présente garantie remplace toute garantie non datée et toute garantie dont la date est antérieure au 1er Février 2006 Briggs & Stratton Power Products Group, LLC réparera ou remplacera, sans frais, toutes pièces d'génératrice portative défectueuses comportant un vice de matériau ou un défaut de fabrication ou les deux.

  • Page 96: Caractéristiques Du Produit

    Génératrice Portatif Caractéristiques du produit Puissance en watts commençant ..12,500 Watts Puissance en watts .....10,000 Watts Courant nominal à...
