MTD OHV Series Original Operating Instructions
  1. Manuals
  2. Brands
  3. MTD Manuals
  4. Tiller
  5. OHV Series
  6. Original operating instructions
MTD OHV Series Original Operating Instructions

MTD OHV Series Original Operating Instructions

Hide thumbs Also See for OHV Series:
Table of Contents

  • English

  • Français
    • (Original Operating Instructions) Français
    • Pour Votre Sécurité
    • Utilisation de Ce Document
    • Indications Relatives Au Moteur
    • Instructions de Service
    • Maintenance/Nettoyage
    • Nettoyage du Moteur
    • Stockage
    • Garantie
    • Recherche des Pannes

  • Deutsch
    • Umgang mit dem Dokument
    • Zu Ihrer Sicherheit
      • Deutsch
    • Angaben zum Motor
    • Anweisungen zum Betrieb
    • Wartung/Reinigung
    • Reinigung des Motors
    • Garantie
    • Lagerung
    • Fehlersuche
      • Nederlands
      • Italiano
      • Español
      • Svenska
      • Dansk
      • Norsk
      • Suomi
      • Português
      • (Instruções de Serviço Originais) Ελληνικά
      • (Αυθεντικές Οδηγίες Χειρισμού) Magyar
      • (Eredeti Üzemeltetési Útmutató) Polski
      • Česky
      • Slovensky
      • Româneşte
      • Slovensko
      • Hrvatski
      • Srpski
      • Македонски
      • Bosanski

  • Русский
    • (Originalna Uputa Za Rad) Русский
    • Для Bашей Безопасности
    • Документацией
    • Сведения О Двигателе
    • Указания По Эксплуатации
    • Техническое Обслуживание/Очистка
    • Очистка Двигателя
    • Хранение
    • Гарантия
    • Поиск Неисправностей
      • (Оригинальная Инструкция По Эксплуатации) Български
      • Eesti
      • Lietuviškai
      • Latviešu Valodā

Advertisement

Available languages
  • EN

Available languages

  • ENGLISH, page 1

Quick Links

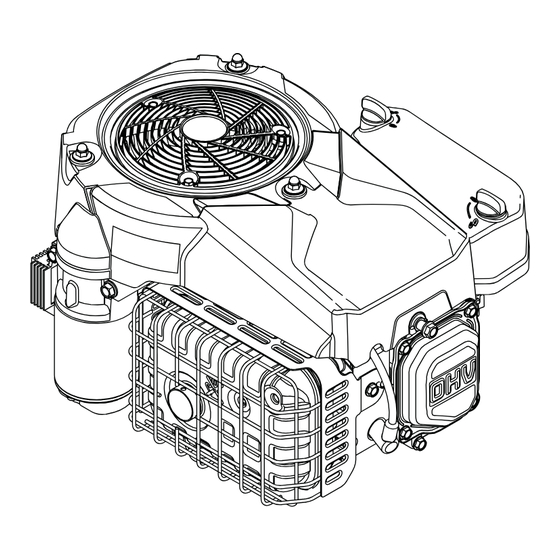

MTD OHV Series
L 17
FORM NO. 769-11858B
jqa=mêçÇìÅíë=^âíáÉåÖÉëÉääëÅÜ~Ñí=√=p~~êÄêΩÅâÉå=√=dÉêã~åó

Advertisement

Table of Contents
loading

Related Manuals for MTD OHV Series

Summary of Contents for MTD OHV Series

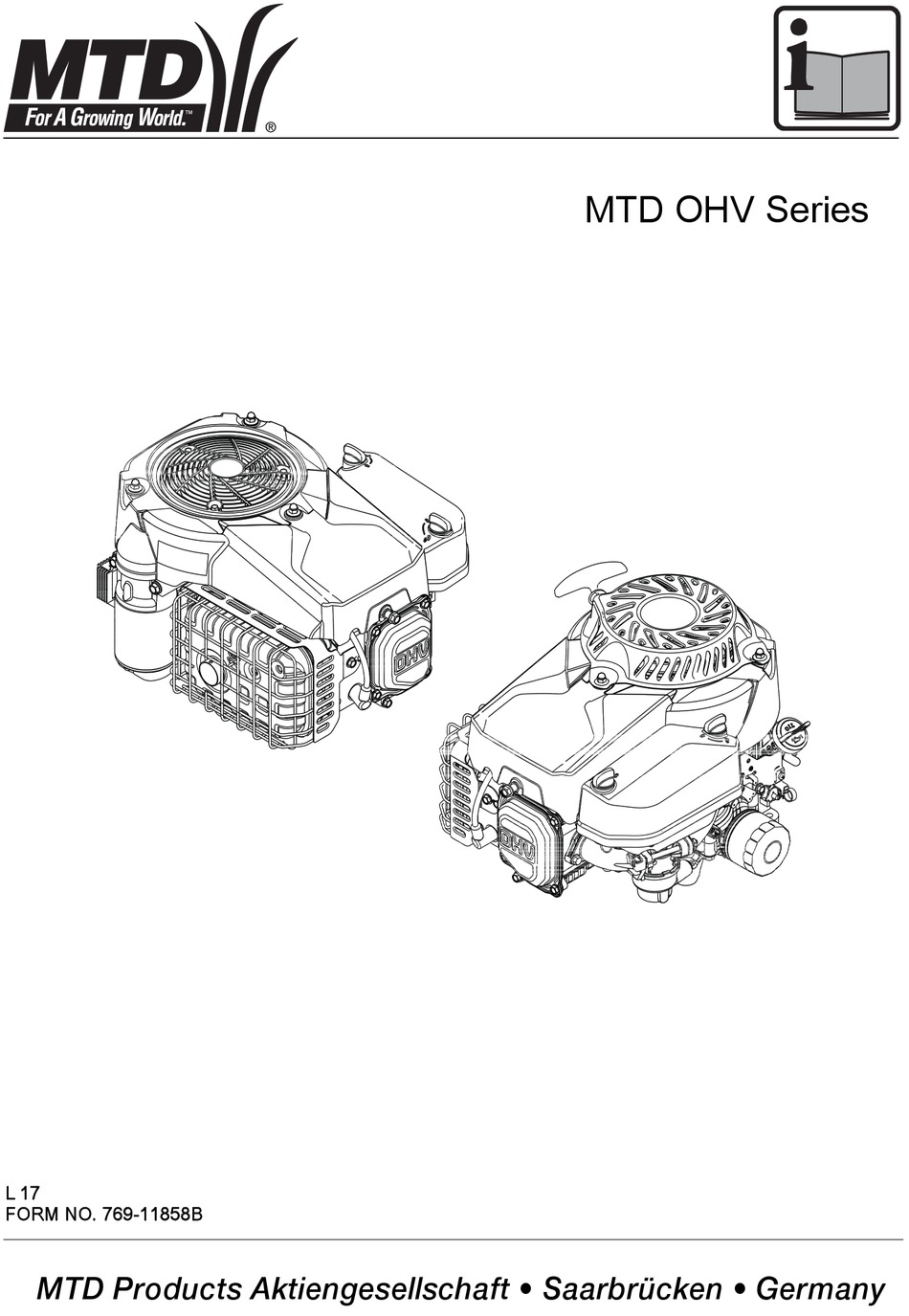

  • Page 1 MTD OHV Series L 17 FORM NO. 769-11858B jqa=mêçÇìÅíë=^âíáÉåÖÉëÉääëÅÜ~Ñí=√=p~~êÄêΩÅâÉå=√=dÉêã~åó...
