Instruções para o uso √‰ËÁ›Ë˜ ¯Ú‹Ûˈ˜ DC 5500 Please read the operator’s manual carefully and make sure you understand the instructions before using the machine. Lea detenidamente el manual de instrucciones y asegúrese de entender su contenido antes de utilizar la máquina.
KEY TO SYMBOLS Symbols on the machine Explanation of warning levels The warnings are graded in three levels. WARNING! The machine can be a dangerous tool if used incorrectly or WARNING! carelessly, which can cause serious or fatal injury to the operator or others. WARNING! Used if there is a risk of serious Please read the operator’s manual injury or death for the operator or damage to...
CONTENTS Contents KEY TO SYMBOLS Symbols on the machine ..........2 Explanation of warning levels ........2 CONTENTS Contents ............... 3 PRESENTATION Dear Customer, ............. 4 Features ................ 4 PRESENTATION What is what on the machine? ........5 ASSEMBLING AND ADJUSTMENTS Connect the machine ............
Power outlet for Husqvarna PG 680 and PG 820. • 75 mm (3”) hose inlet. Husqvarna AB is a Swedish company based on a tradition that dates back to 1689, when the Swedish King Charles XI • Washable polyester filters.

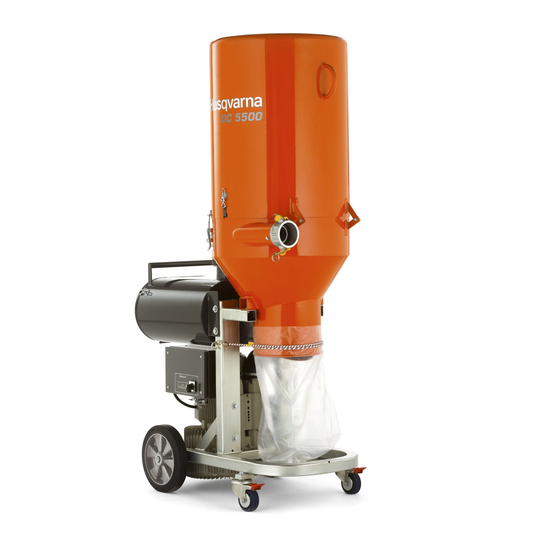

PRESENTATION Ensure machine is switched to stop before connecting to power source What is what on the machine? 1 Handle, silo 15 Secondary filter housing door 2 Vacuum hose inlet 16 Vacuum pump/motor 3 Collection cone 17 Exhaust 4 Elastic strap 18 Chassis/Frame 5 Dust strap 19 Toggle latch, secondary filter...
NOTICE! Ensure vacuum is set to OFF position prior to machine. turning on power supply. The Husqvarna DC 5500 can also be used for collection of • The machine should be connected to an earthed outlet wet materials such as slurry formed from the wet grinding socket.
OPERATING Protective equipment General safety precautions General WARNING! Read all safety warnings and all instructions. Failure to follow the warnings Do not use the machine unless you are able to call for help in and instructions may result in electric the event of an accident.
OPERATING Always use common sense Grounding instructions It is not possible to cover every conceivable situation you can WARNING! Improper connection can result face. Always exercise care and use your common sense. If in the risk of electric shock. Contact a you get into a situation where you feel unsafe, stop and seek qualified electrician if in doubt as to whether expert advice.
Always ensure you have a safe and stable working position. Use and care • The Husqvarna DC 5500, DC 3300 dust extraction/ vacuum unit are designed for wet or dry materials and slurry. • The machine is intended for use in industrial applications by experienced operators.
STARTING AND STOPPING Before starting Starting • Position the vacuum in the working area. WARNING! Please read the operator’s • Ensure dust collection bag is fitted to collection cone. manual carefully and make sure you understand the instructions before using the •...
MAINTENANCE General Cleaning the primary filters After every 10-20 minutes of operation, the primary filters will WARNING! The user must only carry out the need cleaning as dust will buildup on the inside of the filter socks. An increase in residual dust on the ground behind the maintenance and service work described in grinder will be noticed.
Page 12
MAINTENANCE • Undo the filter link hose coupling. • Loosen the hose clamp screw at the base of each filter sock with an 8 mm socket or a screw driver. • Remove the filter sock from the hose clamp tube. Take care of the hose clamp end the clamp backing rubber.
MAINTENANCE • Tighten the hose clamp with a 8 mm socket. Check that • Pull out the filter. Clean and dry the filter or fit a new one. the hose clamp is tightened halfway from the base to the edge of the hose clamp tube. Some filter sock should be exposed below the whole way around the tube.
TROUBLESHOOTING Troubleshooting WARNING! Most accidents involving machines occur during trouble shooting, service and maintenance as staff have to locate themselves within the machine’s risk area. Prevent accidents by being alert and by planning and preparing the work. The engine should be switched off during operations described in this chapter unless otherwise stated.
TROUBLESHOOTING Maintenance schedule Item Checkpoint Steps Frequency Check for small holes or perforations in Check for dust levels the primary filter. Repair with silicone Inspection of micro between filter sock sealant after cleaning with compressed Daily filters platform and secondary air or vaccum.
Husqvarna AB, SE-433 81 Göteborg, Sweden, tel: +46-31-949000, declares under sole responsibility that the dust extraction unit Husqvarna DC 5500 dating from 2010 serial numbers and onwards (the year is clearly stated on the rating plate, followed by the serial number), complies with the requirements of the COUNCILíS DIRECTIVE: •...
ACLARACIÓN DE LOS SÍMBOLOS Símbolos en la máquina Explicación de los niveles de advertencia ¡ATENCIÓN! La máquina, si se utiliza de forma errónea o descuidada, puede ser Las advertencias se clasifican en tres niveles. una herramienta peligrosa que puede causar daños graves e incluso la muerte ¡ATENCIÓN! al usuario y a otras personas.
ÍNDICE Índice ACLARACIÓN DE LOS SÍMBOLOS Símbolos en la máquina ..........17 Explicación de los niveles de advertencia ....17 ÍNDICE Índice ................18 PRESENTACIÓN Apreciado cliente: ............19 Características .............. 19 PRESENTACIÓN ¿Qué es qué en la máquina? ........20 MONTAJE Y AJUSTES Conecte la máquina.
Más de 300 años de innovación • Enchufe para la Husqvarna PG 680 y la PG 820. • Boca para manguera de 75 mm (3 in). La fundación de la empresa sueca Husqvarna AB data del año 1689, cuando el Rey Karl XI encargó la construcción de •...
PRESENTACIÓN Ensure machine is switched to stop before connecting to power source ¿Qué es qué en la máquina? 1 Mango, silo 15 Puerta de la caja del filtro secundario 2 Boca para manguera de vacío 16 Motor / bomba de vacío 3 Cono de recogida 17 Escape 4 Correa elástica...
AVISO Asegúrese de que la aspiradora está en posición del filtro primario de la máquina. Off antes de encenderla. La Husqvarna DC 5500 también se puede usar para recoger • La máquina se debe enchufar a un enchufe con masa.
FUNCIONAMIENTO Equipo de protección Otros equipos de protección Generalidades ¡ATENCIÓN! Mientras trabaja con la máquina, pueden producirse chispas que No use nunca una máquina si no tiene posibilidad de pedir podrían ocasionar un incendio. Tenga auxilio si se produce un accidente. siempre a mano herramientas para la extinción de incendios.
FUNCIONAMIENTO • No arrastre la máquina nunca por el cordón y no quite ¡ATENCIÓN! Las modificaciones y/o el uso nunca el enchufe tirando del cordón. Sujete el enchufe al de accesorios no autorizados comportan desconectar el cable. riesgo de daöos personales graves y peligro •...
Cerciórese siempre de tener una posición de trabajo segura y firme. Uso y cuidado • La unidad aspiradora/extractora de polvo Husqvarna DC 5500, DC 3300 se ha diseñado para la succión en mojado o en seco del polvo de cemento y lechada de cemento. •...
ARRANQUE Y PARADA Antes de arrancar Arranque • Coloque la aspiradora en la zona de trabajo. ¡ATENCIÓN! Lea detenidamente el manual • Asegúrese de que la bolsa de plástico se ha fijado al cono de instrucciones y asegúrese de entender de recogida.
MANTENIMIENTO Generalidades Limpieza de los filtros primarios Después de cada 10-20 minutos de funcionamiento, será ¡ATENCIÓN! El usuario sólo puede efectuar necesario limpiar los filtros primarios, ya que el polvo se irá acumulando dentro de las plantillas del filtro. Se detectará un los trabajos de mantenimiento y servicio aumento de polvo residual en el suelo que se encuentra descritos en este manual.
MANTENIMIENTO Sustitución de los filtros primarios • Afloje el tornillo de la abrazadera de la manguera de la base de cada calcetín de filtro con una llave de 8 mm o un destornillador. Los filtros primarios deben sustituirse cada seis meses, aproximadamente, si se utiliza la máquina de una manera constante.
MANTENIMIENTO • Apriete la abrazadera de la manguera con una llave de • Retire el filtro. Limpie y seque el filtro o monte uno nuevo. 8 mm. Compruebe que la abrazadera de la manguera a una distancia media de la base y el borde del tubo de la abrazadera.
LOCALIZACIÓN Y CORRECCIÓN DE AVERÍAS Resolución de problemas ¡ATENCIÓN! La mayoría de accidentes con máquinas se producen durante la localización de fallos, reparación y mantenimiento, ya que el personal tiene que localizar por sí mismo la zona de riesgo de la máquina. Evite los accidentes estando alerta y planificando y preparando los trabajos con antelación.
LOCALIZACIÓN Y CORRECCIÓN DE AVERÍAS Programa de mantenimiento Elemento Punto de control Medida Frecuencia Compruebe que no existan pequeños Compruebe los niveles agujeros o perforaciones en el filtro de polvo existentes Inspección de los primario. Repárelos con sellador de entre la plataforma del Diariamente microfiltros silicona tras una limpieza con aire...
Husqvarna AB, SE-433 81 Gotemburgo (Suecia), tel. +46-31-949000, garantiza por la presente que la unidad de extracción de polvo DC 5500 de Husqvarna a partir del número de serie de 2010 (el año se indica con texto en la placa de características seguido de un número de serie) cumple con las disposiciones de la DIRECTIVA DEL CONSEJO:...
EXPLICAÇÃO DOS SÍMBOLOS Símbolos na máquina Explicação dos níveis de advertência ATENÇÃO! A máquina, se for usada de forma indevida ou incorrecta, pode ser As advertências são classificadas em três níveis. perigosa, causandosérios ferimentos ou mesmo a morte do utente ou outras ATENÇÃO! pessoas.
ÍNDICE Índice EXPLICAÇÃO DOS SÍMBOLOS Símbolos na máquina ........... 32 Explicação dos níveis de advertência ......32 ÍNDICE Índice ................33 APRESENTAÇÃO Prezado cliente! ............34 Características .............. 34 APRESENTAÇÃO Como se chama na máquina? ........35 MONTAGEM E AJUSTAMENTOS Ligação da máquina .............
Mais de 300 anos de inovação • Tomada eléctrica para os modelos Husqvarna PG 680 e A Husqvarna, empresa baseada na Suécia, tem como base PG 820. uma tradição que remonta a 1689, quando o rei sueco Karl XI •...
APRESENTAÇÃO Ensure machine is switched to stop before connecting to power source Como se chama na máquina? 1 Pega, silo 15 Porta do compartimento do filtro secundário 2 Entrada da mangueira de vácuo 16 Bomba de vácuo/motor 3 Colector cone 17 Escape 4 Fita elástica 18 Chassi/Estrutura...
ATENÇÃO! Assegure-se de que a aspiração está colocada sacos dos filtros principais da máquina. na posição Off antes de ligar a alimentação eléctrica. A Husqvarna DC 5500 também pode ser utilizada para a • A máquina deve ser ligada a uma tomada com ligação à...
OPERAÇÃO Equipamento de protecção Outro equipamento de protecção Noções gerais ATENÇÃO! Podem originar-se faíscas que podem causar um incêndio, ao trabalhar Nunca use uma máquina sem que possa pedir ajuda em caso com a máquina. Tenha sempre à mão de acidente. utensílios para extinção de incêndios.
OPERAÇÃO • Nunca arraste a máquina pelo cabo e nunca retire a ficha ATENÇÃO! Modificações e/ou acessórios puxando pelo cabo. Pegue pela ficha para desligar o cabo não autorizados podem provocar sérias de alimentação. lesões ou perigo de vida para o utilizador ou •...
Utilização e manutenção • A unidade de aspiração/extracção de poeiras Husqvarna DC 5500, DC 3300 foi concebida para sucção húmida ou seca de poeiras de cimento e de lama líquida. • A máquina destina-se a ser usada por operadores experientes em aplicações industriais.
ARRANQUE E PARAGEM Antes de começar Arranque • Posicione a aspiração na área de trabalho. ATENÇÃO! Leia as instruções para o uso • Assegure-se de que o saco de plástico está ligado ao com toda a atenção e compreenda o seu cone colector.
MANUTENÇÃO Noções gerais Limpeza dos filtros principais Após cada 10-20 minutos de funcionamento, os filtros ATENÇÃO! O utente só pode efectuar principais precisarão de ser limpos devido à acumulação de poeiras no interior dos sacos dos filtros. Será observado um trabalhos de manutenção e assistência do aumento da poeira residual no chão atrás da trituradora.
MANUTENÇÃO Substituição dos filtros primários • Desaperte o parafuso da braçadeira da mangueira na base de cada saco de filtro com uma chave de caixa de 8 mm ou uma chave de parafusos. Se a máquina for muito utilizada, os filtros primários deverão ser substituídos aproximadamente de 6 em 6 meses.
MANUTENÇÃO a extremidade do tubo da braçadeira da mangueira. Uma • Puxe o filtro para fora. Limpe e seque o filtro ou coloque parte do saco de filtro deverá ficar exposta em baixo em um novo. todo o redor do tubo. •...
LOCALIZAÇÃO DE AVARIAS Resolução de problemas ATENÇÃO! A maioria dos acidentes com máquinas ocorre durante a resolução de problemas com as mesmas, durante as revisões ou durante a manutenção devido à necessidade de a equipa entrar dentro da área de risco da máquina. Previna acidentes mantendo-se alerta e planeando e preparando o trabalho.
LOCALIZAÇÃO DE AVARIAS Esquema de manutenção Item Ponto de verificação Passos Frequência Verifique se existem buracos pequenos Verifique os níveis de ou furos no filtro primário. Repare-os poeira entre a Inspecção dos com vedante de silicone depois de plataforma do saco de Diariamente microfiltros.
Husqvarna AB, SE-433 81 Göteborg, Suécia, tel.: +46-31-949000, garante por este meio que a unidade de extracção de poeiras Husqvarna DC 5500 com números de série do ano 2010 e posteriores (o ano é indicado na etiqueta de tipo, seguido de um número de série) está...
