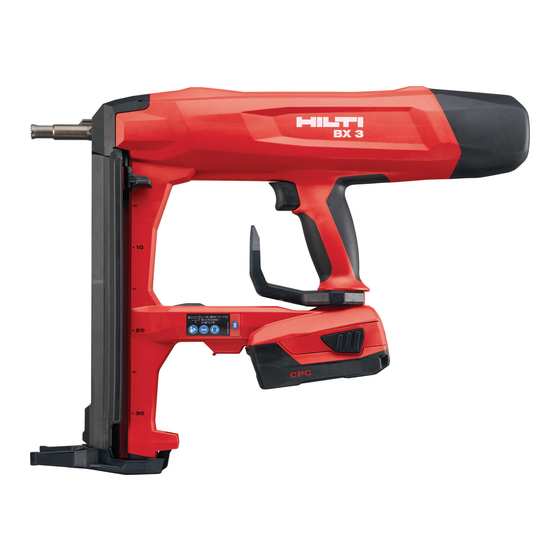

Page 5 BX 3 BX 3-L Original-Bedienungsanleitung ........
Page 6 Printed: 19.07.2018 | Doc-Nr: PUB / 5376263 / 000 / 01...
Page 7 Angaben zur Dokumentation Zu dieser Dokumentation • Lesen Sie vor Inbetriebnahme diese Dokumentation durch. Dies ist Voraussetzung für sicheres Arbeiten und störungsfreie Handhabung. • Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Produkt. • Bewahren Sie die Bedienungsanleitung immer am Produkt auf und geben Sie es nur mit dieser Anleitung an andere Personen weiter.
Page 8 Wir erklären in alleiniger Verantwortung, dass das hier beschriebene Produkt mit den geltenden Richtlinien und Normen übereinstimmt. Ein Abbild der Konformitätserklärung finden Sie am Ende dieser Dokumentation. Die Technischen Dokumentationen sind hier hinterlegt: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sicherheit Allgemeine Sicherheitshinweise für Elektrowerkzeuge WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen.
Page 9 Sicherheit von Personen ▶ Seien Sie aufmerksam, achten Sie darauf, was Sie tun und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug wenn Sie müde sind oder unter dem Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeugs kann zu ernsthaften Verletzungen führen.
Page 10 Kontakt mit Wasser abspülen. Wenn die Flüssigkeit in die Augen kommt, nehmen Sie zusätzlich ärztliche Hilfe in Anspruch. Service ▶ Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original- Ersatz- teilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeugs erhalten bleibt. Sicherheitshinweise für Befestigungsgeräte ▶...
Page 11 ▶ Benutzen Sie das Gerät nicht an Orten, an denen Brand- und Explosionsgefahr besteht, außer es ist speziell dafür zugelassen. ▶ Setzen Sie keine Elemente in bestehende Löcher, außer wenn wenn es von Hilti empfohlen wird (z. B. DX-Kwik). Arbeitsplatz ▶...
Page 12 ▶ Wenn der Akku zu heiß zum Anfassen ist, kann er defekt sein. Stellen Sie das Produkt an einen nicht brennbaren Ort mit ausreichender Entfernung zu brennbaren Materialien, wo er beobachtet werden kann und lassen Sie ihn abkühlen. Kontaktieren Sie in diesem Fall immer ihren Hilti Service. Beschreibung Produktübersicht...
Page 13 Sicherheitseinrichtungen Im Magazinbetrieb soll die Nageldetektion Fehlsetzungen verhindern, die Schäden am Setzgerät verursachen können. Die Anpresssicherung soll das freie Setzen von Nägeln verhindern. Das Setzgerät kann im Magazinbetrieb nur mit eingesetztem Nagel angepresst und ausgelöst werden. Ausstattungsmerkmale Das Setzgerät ist mit einem ergonomischen, rutschfesten und vibrationsgedämpften Handgriff, einem Gürtel- und Gerüsthaken sowie einem Stützfuß...
Page 14: Technische Daten
Lieferumfang Setzgerät BX 3 oder BX 3-L , Bedienungsanleitung. Weitere, für Ihr Produkt zugelassene Systemprodukte finden Sie in Ihrem Hilti Center oder online unter: www.hilti.com Technische Daten Setzgerät BX 3 BX 3-L Gewicht entsprechend B 22/2.6 Li-Ion (02) 4,0 kg...
Page 15 Akku Akkubetriebsspannung 21,6 V Umgebungstemperatur −17 ℃ … 60 ℃ Lagertemperatur −20 ℃ … 40 ℃ Arbeitsvorbereitung VORSICHT Verletzungsgefahr durch unbeabsichtigter Anlauf! ▶ Stellen Sie vor dem Einsetzen des Akkus sicher, dass das dazugehörende Produkt ausgeschaltet ist. ▶ Entfernen Sie den Akku, bevor Sie Geräteeinstellungen vornehmen oder Zubehörteile wechseln. Beachten Sie die Sicherheits- und Warnhinweise in dieser Dokumentation und auf dem Produkt.
Page 16 Sicheres Arbeiten mit Gürtel- und Gerüsthaken ▶ Stellen Sie vor Arbeitsbeginn sicher, dass der Gürtel-/Gerüsthaken sicher am Gerät befestigt ist. ▶ Verwenden Sie den Gürtel-/Gerüsthaken nur solange wie nötig. Legen Sie das Gerät sicher ab, wenn Sie ihn längere Zeit nicht verwenden. Für Magazinbetrieb bestücken WARNUNG Quetschgefahr! Das Zurückschnellen des Nagelschiebers kann zu Quetschungen an den Fingern führen...
Page 17 4. Führen Sie den Nagelschieber in die Ausgangsposition zurück. Verklemmte Nägel Einzelne Nägel können sich in der Bolzenführung verklemmen. Mit Hilfe des Durchtreiber-Sets X-NP können Sie verklemmte Nägel aus der Bolzenführung entfernen. Zubehör finden Sie in Ihrem Hilti Center oder online unter www.hilti.com. WARNUNG Verletzungsgefahr und Beschädigung des Setzgerätes.
Page 18: Pflege Und Instandhaltung
Instandhaltung • Regelmäßig alle sichtbaren Teile auf Beschädigungen und die Bedienelemente auf einwandfreie Funktion prüfen. Bei Beschädigungen und/oder Funktionsstörungen das Akkugerät nicht betreiben. Sofort vom Hilti • Service reparieren lassen. • Nach Pflege- und Instandhaltungsarbeiten alle Schutzeinrichtungen anbringen und auf Funktion prüfen.
Page 19: Hilfe Bei Störungen
Gerätenase. → Seite 12 Entsorgung Hilti Geräte sind zu einem hohen Anteil aus wiederverwertbaren Materialien hergestellt. Voraussetzung für eine Wiederverwertung ist eine sachgemäße Stofftrennung. In vielen Ländern nimmt Hilti Ihr Altgerät zur Verwertung zurück. Fragen Sie den Hilti Kundenservice oder Ihren Verkaufsberater. 2180111...
Page 20 ▶ Decken Sie die Anschlüsse mit einem nicht leitfähigen Material ab, um Kurzschlüsse zu vermeiden. ▶ Entsorgen Sie Akkus so, dass sie nicht in die Hände von Kindern gelangen können. ▶ Entsorgen Sie den Akku in Ihrem Hilti Store oder wenden Sie sich an ihr zuständiges Entsorgungsunter- nehmen.
Page 21: Information About The Documentation
Information about the documentation About this documentation • Read this documentation before initial operation or use. This is a prerequisite for safe, trouble-free handling and use of the product. • Observe the safety instructions and warnings in this documentation and on the product. •...
Page 22 The type designation and serial number are printed on the rating plate. ▶ Write down the serial number in the table below. You will be required to state the product details when contacting Hilti Service or your local Hilti organization to inquire about the product. Product information...
Page 23 ▶ Use personal protective equipment. Always wear eye protection. Protective equipment such as dust mask, non-skid safety shoes, hard hat, or hearing protection used for appropriate conditions will reduce personal injuries. ▶ Prevent unintentional starting. Ensure the switch is in the off‐position before connecting to battery pack, picking up or carrying the tool.
Page 24 ◁ All parts must be fitted correctly and fulfill all conditions necessary for correct operation of the tool. Damaged parts must be properly repaired or replaced by Hilti Service unless otherwise stated in the operating instructions.
Page 25 ▶ Do not use the tool in places where there is a risk of fire or explosion unless the tool is specially approved for this type of use. ▶ Never drive fasteners into existing holes unless this is recommended by Hilti (e.g. DX-Kwik). Workstation ▶...
Page 26 The fastening tool, battery and fasteners form a single technical unit. This means that trouble-free fastening can be ensured with this fastening tool only when it is used in conjunction with the Hilti fasteners specially designed and manufactured for it and with the batteries and chargers recommended by Hilti. The fastening and application recommendations made by Hilti apply only when this condition is observed.
Page 27 Charge status is below 10 %. The battery has insufficient power. Items supplied BX 3 or BX 3-L fastening tool, operating instructions. You can find other system products approved for your product at your local Hilti Center or online at: www.hilti.com 2180111 English *2180111* Printed: 19.07.2018 | Doc-Nr: PUB / 5376263 / 000 / 01...
Page 28: Technical Data
Technical data Fastening tool BX 3 BX 3-L Weight in accordance with B 22/2.6 LiIon (02) 4.0 kg 4.0 kg EPTA procedure 01/2003 B 22/3.0 LiIon (01) 4.1 kg 4.1 kg B 22/5.2 Li-Ion (01) 4.3 kg 4.3 kg Nail length (collated nails) 14 mm …...
Page 29: Preparations At The Workplace
Preparations at the workplace CAUTION Risk of injury by inadvertent starting! ▶ Before inserting the battery, make sure that the product is switched off. ▶ Remove the battery before making any adjustments to the power tool or before changing accessories. Observe the safety instructions and warnings in this documentation and on the product.
Page 30: Types Of Work
Loading for magazine operation WARNING Risk of crushing! Allowing the nail pusher to snap back under spring pressure may result in finger injuries and cause damage to the fastening tool. ▶ When pulling the nail pusher down, take care to ensure that it engages securely. Do not allow the nail pusher to jump back under spring pressure.
Page 31 Individual nails may get stuck in the fastener guide. You can remove jammed nails from the fastener guide with the aid of the X-NP drift punch set. Accessories are available from your Hilti Center or can be ordered online at www.hilti.com.
Page 32: Care And Maintenance
To help ensure safe and reliable operation, use only genuine Hilti spare parts and consumables. Spare parts, consumables and accessories approved by Hilti for use with the product can be found at your local Hilti Store or online at: www.hilti.group | USA: www.hilti.com Cleaning the inside of the nosepiece 1.
Page 33: Troubleshooting
▶ Cover the terminals with a non-conductive material (such as electrical tape) to prevent short circuiting. ▶ Dispose of your battery out of the reach of children. ▶ Dispose of the battery at your Hilti Store, or consult your local governmental garbage disposal or public health and safety resources for disposal instructions.
Page 34: Rohs (Restriction Of Hazardous Substances)
There is a link to the RoHS table, in the form of a QR code, at the end of this document. Manufacturer’s warranty ▶ Please contact your local Hilti representative if you have questions about the warranty conditions. English 2180111 *2180111* Printed: 19.07.2018 | Doc-Nr: PUB / 5376263 / 000 / 01...
Page 35 Indications relatives à la documentation À propos de cette documentation • Lire intégralement la présente documentation avant la mise en service. C'est la condition préalablement requise pour assurer la sécurité du travail et un maniement sans perturbations. • Bien respecter les consignes de sécurité et les avertissements de la présente documentation ainsi que celles figurant sur le produit.
Page 36 Une copie de la Déclaration de conformité se trouve en fin de la présente documentation. Pour obtenir les documentations techniques, s'adresser à : Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sécurité Indications générales de sécurité pour les appareils électriques AVERTISSEMENT ! Lire et comprendre toutes les consignes de sécurité...
Page 37 Sécurité des personnes ▶ Rester vigilant, surveiller ce que l'on fait. Faire preuve de bon sens en utilisant l'outil électrique. Ne pas utiliser l'outil électrique en étant fatigué ou sous l'emprise de l'alcool, de drogues ou de médicaments. Un moment d'inattention lors de l'utilisation de l'outil électrique peut entraîner des blessures graves.
Page 38 Service après-vente ▶ L'outil électroportatif doit être réparé uniquement par un personnel qualifié, utilisant exclusivement des pièces de rechange d'origine. Ceci permet d'assurer la sûreté de l'outil électroportatif. Consignes de sécurité pour cloueurs ▶ Toujours partir du principe que l'appareil électrique contient des clous. Un maniement insouciant du cloueur peut entraîner un tir inopiné...
Page 39 ▶ Ne pas utiliser l'appareil dans des endroits présentant un danger d'incendie ou d'explosion, à moins que ce soit explicitement autorisé. ▶ Ne pas implanter d'éléments dans des trous existants, sauf lorsque cela est recommandé par Hilti (p. ex. DX-Kwik).
Page 40 être garanties si les éléments de fixation Hilti ainsi que les chargeurs et accus recommandés par Hilti sont utilisés. Les recommandations de Hilti concernant les fixations et applications sont uniquement valables dans ces conditions.
Page 41 L'état de charge est inférieur à 10 %. L'accu est trop faible. Équipement livré Outil de fixation BX 3 ou BX 3-L, mode d'emploi. D'autres produits système autorisés pour votre produit peuvent être obtenus auprès du S.A.V. Hilti ou en ligne sous : www.hilti.com 2180111 Français *2180111* Printed: 19.07.2018 | Doc-Nr: PUB / 5376263 / 000 / 01...
Page 42: Caractéristiques Techniques
Caractéristiques techniques Cloueur BX 3 BX 3-L Poids selon la procédure B 22/2.6 LiIon (02) 4,0 kg 4,0 kg EPTA 01/2003 B 22/3.0 Li-Ion (01) 4,1 kg 4,1 kg B 22/5.2 Li-Ion (01) 4,3 kg 4,3 kg Longueur de clous dans le chargeur 14 mm …...
Page 43 Préparatifs ATTENTION Risque de blessures du fait d'une mise en marche inopinée ! ▶ Avant d'insérer l'accu, s'assurer que le produit correspondant est bien sur arrêt. ▶ Retirer le bloc-accu, avant d’effectuer des réglages sur l’appareil ou de changer les accessoires. Bien respecter les consignes de sécurité...
Page 44 ▶ Démonter le mousqueton de ceinture et d'échafaudage lorsque vous n'en avez plus besoin. Lorsqu'il n'est pas utilisé pendant un temps prolongé, déposer l'appareil en toute sécurité. Remplissage pour le mode Chargeur AVERTISSEMENT Risque d'écrasement ! Si le poussoir est retiré trop rapidement, il y a risque d'écrasement des doigts et d'endommagement de l'outil de fixation.
Page 45 Clous coincés Des clous indépendants peuvent se coincer dans le canon. Le kit chasse-clou X-NP permet de retirer les clous coincés dans le canon. Vous trouverez des accessoires dans le centre Hilti ou en ligne sous www.hilti.com. AVERTISSEMENT Risque de blessure et d'endommagement de l'outil de fixation. L'utilisation d'objets inappropriés au lieu de l'accessoire d'origine recommandé...
Page 46: Nettoyage Et Entretien
Pour une utilisation en toute sécurité, utiliser uniquement des pièces de rechange et consommables d'origine. Vous trouverez les pièces de rechange, consommables et accessoires autorisés convenant pour votre produit dans le centre Hilti Store ou sous : www.hilti.group | États-Unis : www.hilti.com Nettoyage des faces intérieures du nez de l'appareil 1.
Page 47 ▶ Avant toute utilisation consécutive à un stockage prolongé de l'appareil et des accus, toujours vérifier qu'ils ne sont pas endommagés. Aide au dépannage En cas de défaillances non énumérées dans ce tableau ou auxquelles il n'est pas possible de remédier sans aide, contacter le S.A.V. Hilti. Défaillance Causes possibles Solution L'élément ressort n'est pas...
Page 48 ▶ Recouvrir les raccordements avec un matériau non conducteur pour éviter tout court-circuit. ▶ Éliminer les accus en veillant à ce qu'ils soient hors de la portée des enfants. ▶ Éliminer l'accu en le déposant auprès du Hilti Store local ou s'adresser à l'entreprise de collecte des déchets compétente.
Page 49 Dati per la documentazione In riferimento alla presente documentazione • Leggere attentamente la presente documentazione prima di mettere in funzione l'attrezzo. Ciò costituisce un presupposto fondamentale per un lavoro sicuro ed un utilizzo dell'utensile privo di disturbi. • Rispettare le avvertenze per la sicurezza ed i segnali di avvertimento riportati nella presente documenta- zione e sul prodotto.
Page 50 L'immagine della dichiarazione di conformità è riportata alla fine della presente documentazione. La documentazione tecnica è depositata qui: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sicurezza Indicazioni generali di sicurezza per attrezzi elettrici ATTENZIONE! Leggere tutte le indicazioni di sicurezza e le avvertenze.
Page 51 Sicurezza delle persone ▶ È importante concentrarsi su ciò che si sta facendo e maneggiare con attenzione l'attrezzo elettrico durante le operazioni di lavoro. Non utilizzare attrezzi elettrici quando si è stanchi o sotto l'effetto di stupefacenti, alcool o farmaci. Un attimo di disattenzione durante l'uso dell'attrezzo elettrico può...
Page 52 Assistenza ▶ Fare riparare l'attrezzo elettrico esclusivamente da personale specializzato qualificato e solo impiegando pezzi di ricambio originali. In questo modo potrà essere salvaguardata la sicurezza dell'attrezzo elettrico. Indicazioni di sicurezza per inchiodatrici ▶ Partire sempre dal fatto che l'attrezzo elettrico contiene chiodi. L'uso improprio dell'attrezzo può provocare l'espulsione imprevista di chiodi causando lesioni.
Page 53 ▶ Non utilizzare l'attrezzo in luoghi soggetti a pericolo di incendio e di esplosione, a meno l'attrezzo stesso non sia espressamente concepito per un utilizzo del genere. ▶ Non inserire gli elementi in fori già esistenti, tranne quando non è raccomandato da Hilti (ad esempio DX-Kwik).
Page 54 Hilti realizzati appositamente e i caricabatteria e le batterie consigliati da Hilti. Le raccomandazioni per l'utilizzo ed il fissaggio indicate da Hilti sono valide solo se vengono rispettate le condizioni indicate sopra. ▶ L'inchiodatrice può essere utilizzata solo manualmente.
Page 55 Il livello di carica è inferiore al 10%. La batteria è troppo scarica. Dotazione Inchiodatrice BX 3 o BX 3-L, manuale d'istruzioni. Altri prodotti di sistema, omologati per il vostro utensile, sono reperibili presso il vostro centro assistenza Hilti oppure online all'indirizzo: www.hilti.com...
Page 56: Dati Tecnici
Dati tecnici Inchiodatrice BX 3 BX 3-L Peso secondo la procedura B 22/2.6 LiIon (02) 4,0 kg 4,0 kg EPTA 01/2003 B 22/3.0 Li-Ion (01) 4,1 kg 4,1 kg B 22/5.2 Li-Ion (01) 4,3 kg 4,3 kg Lunghezza chiodi nastrati 14 mm …...
Page 57: Preparazione Al Lavoro
Preparazione al lavoro PRUDENZA Pericolo di lesioni a causa di avviamento accidentale! ▶ Prima di inserire la batteria, assicurarsi che il relativo prodotto sia spento. ▶ Rimuovere la batteria prima di procedere con le impostazioni dell'attrezzo o prima di sostituire degli accessori.
Page 58 ▶ Utilizzare il gancio per cintura e per ponteggio solo per lo stretto necessario. Riporre l'attrezzo in modo sicuro se non lo si utilizza per un periodo di tempo prolungato. Dotazione per il funzionamento con il caricatore AVVERTIMENTO Pericolo di schiacciamento! L'indietreggiamento dello spingichiodi può provocare schiacciamento delle dita e danneggiare l'inchiodatrice.
Page 59 4. Reintrodurre lo spingichiodi nella posizione iniziale. Chiodi incastrati Singoli chiodi possono incastrarsi nel guida chiodi. Mediante il set di punteruoli X-NP è possibile rimuovere i chiodi incastrati dalla guida chiodi. Gli accessori sono disponibili presso il vostro centro assistenza Hilti oppure online all'indirizzo www.hilti.com. AVVERTIMENTO Pericolo di lesioni e danni all'inchiodatrice.
Page 60 Per un sicuro funzionamento dell'attrezzo utilizzare solamente ricambi e materiali di consumo originali. Le parti di ricambio, i materiali di consumo e gli accessori per il vostro prodotto sono disponibili presso il vostro Hilti Store di fiducia o all'indirizzo internet www.hilti.group | USA: www.hilti.com Pulizia della parte interna della bocca dell'attrezzo 1.
Page 61 → Pagina 54 Smaltimento Gli strumenti e gli attrezzi Hilti sono in gran parte realizzati con materiali riciclabili. Condizione essenziale per il riciclaggio è che i materiali vengano accuratamente separati. In molte nazioni, Hilti provvede al ritiro 2180111 Italiano *2180111*...
Page 62: Garanzia Del Costruttore
Per informazioni al riguardo, contattare il Servizio Clienti Hilti oppure il proprio referente Hilti. Smaltimento delle batterie Se le batterie non vengono smaltite correttamente, possono scaturire pericoli per la salute a causa di fuoriuscita di gas o liquidi.
Page 63: Información Sobre La Documentación
Información sobre la documentación Acerca de esta documentación • Lea detenidamente esta documentación antes de la puesta en servicio. Ello es imprescindible para un trabajo seguro y un manejo sin problemas. • Respete las indicaciones de seguridad y las advertencias presentes en esta documentación y en el producto.
Page 64 Encontrará una reproducción de la declaración de conformidad al final de esta documentación. La documentación técnica se encuentra depositada aquí: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Seguridad Indicaciones generales de seguridad para herramientas eléctricas ¡ADVERTENCIA! Lea con atención todas las instrucciones e indicaciones de seguridad.
Page 65 ▶ No exponga las herramientas eléctricas a la lluvia y evite que penetren líquidos en su interior. El riesgo de recibir descargas eléctricas aumenta si penetra agua en la herramienta eléctrica. Seguridad de las personas ▶ Permanezca atento, preste atención durante el trabajo y utilice la herramienta eléctrica con prudencia.
Page 66 accidental, enjuague el área afectada con abundante agua. En caso de contacto con los ojos, acuda además inmediatamente a un médico. Servicio Técnico ▶ Solicite que un profesional lleve a cabo la reparación de su herramienta eléctrica y que utilice exclusivamente piezas de repuesto originales.
Page 67 ▶ No utilice la herramienta en aquellos lugares donde exista peligro de incendio o explosión, a menos que esté especialmente homologada para ello. ▶ No introduzca elementos de fijación en orificios ya existentes, excepto si así lo recomienda Hilti (p. ej. DX-Kwik).
Page 68 La fijadora, la batería y los elementos de fijación forman una unidad técnica. Esto significa que con esta fijadora solo es posible garantizar una fijación perfecta si se utilizan los elementos de fijación de Hilti diseñados específicamente para esta herramienta y los cargadores y baterías recomendados por Hilti.
Page 69 Dispositivos de seguridad En el funcionamiento con cargador, la detección de clavos permite evitar fijaciones erróneas que podrían dañar la fijadora. La función de la protección mediante presión es evitar la fijación accidental de clavos. En el funcionamiento con cargador, la fijadora solo puede presionarse y dispararse cuando haya un clavo introducido. Observaciones sobre el equipamiento La fijadora incorpora una empuñadura reductora de vibraciones ergonómica y antideslizante, un colgador de cinturón / de andamio y un pie de apoyo.
Page 70: Datos Técnicos
El estado de carga se encuentra por debajo del 10 %. La batería está muy baja. Suministro Fijadora BX 3 o BX 3-L, manual de instrucciones. Encontrará otros productos del sistema autorizados para su producto en su Centro Hilti o en internet, en www.hilti.com. Datos técnicos Fijadora...
Page 71: Preparación Del Trabajo
Valores de vibración monoaxiales (en dirección z) Valor de emisión de vibraciones (en la penetración por im- Hormigón 2,3 m/s² pacto de clavos) (a Acero 2,2 m/s² Incertidumbre (K) 1,5 m/s² Batería Tensión de servicio de la batería 21,6 V Temperatura ambiente −17 ℃...
Page 72: Procedimiento De Trabajo
5. Deslice el bloqueo del guía clavos en la dirección que indica la flecha hasta el tope y manténgalo en esa posición. 6. Deslice el guía clavos en la punta de la herramienta hasta que encaje con un «clic». 7. Suelte el bloqueo del guía clavos. ◁...
Page 73 ▶ Pulse la tecla de encendido/apagado. ◁ Se oye cómo el elemento tensor se tensa y el indicador de estado se enciende en verde. El tensado del elemento tensor es mucho más lento con una batería con poca carga que con una batería completamente cargada.
Page 74: Cuidado Y Mantenimiento
Clavos atascados Los clavos pueden quedar atascados en el guía clavos. Los clavos atascados en el guía clavos pueden extraerse con ayuda del juego de sacaclavos X-NP. Encontrará los accesorios en su Centro Hilti o en internet, en www.hilti.com. ADVERTENCIA Riesgo de lesiones y daños en la fijadora.
Page 75 ▶ Compruebe si la herramienta o las baterías presentan daños tras haber sido almacenadas durante mucho tiempo. Ayuda en caso de averías Si se producen averías que no están incluidas en esta tabla o que no puede solucionar usted, diríjase a nuestro Servicio Técnico Hilti. Anomalía Posible causa Solución El elemento tensor no se La batería está...
Page 76 Las herramientas para dicha reutilización es una separación adecuada de los materiales. En muchos países, Hilti recoge las herramientas usadas para su recuperación. Pregunte en el Servicio de Atención al Cliente de Hilti o a su asesor de ventas. Eliminación de las baterías Los gases y líquidos originados por una eliminación indebida de las baterías pueden ser perjudiciales para...
Page 77 Indicações sobre a documentação Sobre esta documentação • Antes da colocação em funcionamento, leia esta documentação. Esta é a condição para um trabalho seguro e um manuseamento sem problemas. • Tenha em atenção as instruções de segurança e as advertências nesta documentação e no produto. •...
Page 78 Na parte final desta documentação encontra uma reprodução da declaração de conformidade. As documentações técnicas estão aqui guardadas: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Segurança Normas de segurança gerais para ferramentas eléctricas AVISO! Leia todas as normas de segurança e instruções.
Page 79 nenhum trabalho com ferramentas eléctricas. Um momento de distracção ao operar a ferramenta eléctrica pode causar ferimentos graves. ▶ Use equipamento de segurança. Use sempre óculos de protecção. Equipamento de segurança, como, por exemplo, máscara antipoeiras, sapatos de segurança antiderrapantes, capacete de segurança ou protecção auricular, de acordo com o tipo e aplicação da ferramenta eléctrica, reduzem o risco de lesões.
Page 80 Normas de segurança para ferramenta de fixação ▶ Parta sempre do princípio de que a ferramenta eléctrica contém pregos. O manuseamento negligente da ferramenta de fixação pode causar o disparo inesperado de pregos e causar ferimentos. ▶ Não aponte a ferramenta eléctrica para si mesmo ou para outras pessoas nas proximidades. Em caso de accionamento acidental é...
Page 81 ▶ Não utilize a ferramenta em locais onde exista risco de incêndio ou de explosão, a não ser que esteja especificamente aprovada para tal. ▶ Nunca aplique nenhum elemento em furos já existentes, a não ser que tal seja recomendado pela Hilti (p. ex., DX-Kwik).
Page 82 (p. ex., madeira) e fixações em material base muito duro (p. ex., em aço de alta resistência ou pedra natural muito dura). ▶ Para este produto, utilize apenas as baterias de iões de lítio Hilti da série B 22. ▶ Para estas baterias, utilize apenas os carregadores Hilti da série C 4/36.
Page 83 • O estado da carga é inferior a 10 %. A bateria está demasiado descarregada. Incluído no fornecimento Ferramenta de fixação BX 3 ou BX 3-L , manual de Instruções. 2180111 Português *2180111* Printed: 19.07.2018 | Doc-Nr: PUB / 5376263 / 000 / 01...
Page 84: Características Técnicas
Poderá encontrar outros produtos de sistema aprovados para o seu produto no seu Centro de Assistência Hilti ou online, em: www.hilti.com Características técnicas Ferramenta de fixação BX 3 BX 3-L Peso de acordo com o B 22/2.6 LiIon (02) 4,0 kg...
Page 85 Bateria Tensão de serviço da bateria 21,6 V Temperatura ambiente −17 ℃ … 60 ℃ Temperatura de armazenagem −20 ℃ … 40 ℃ Preparação do local de trabalho CUIDADO Risco de ferimentos devido a arranque involuntário! ▶ Antes de encaixar a bateria, certifique-se de que o produto correspondente está desligado. ▶...
Page 86 Trabalho seguro com gancho de cinto e de andaime ▶ Antes de iniciar o trabalho, certifique-se de que o gancho de cinto/de andaime está bem fixo à ferramenta. ▶ Utilize o gancho de cinto/de andaime apenas enquanto isso for necessário. Pouse a ferramenta de forma segura, se não a utilizar durante um longo período de tempo.
Page 87 É possível que alguns pregos fiquem encravados na guia de pregos. Com ajuda do conjunto de punções X-NP é possível retirar pregos encravados da guia de pregos. Pode encontrar os acessórios no seu Centro de Assistência Hilti ou online em: www.hilti.com. 2180111 Português...
Page 88: Conservação E Manutenção
AVISO Risco de ferimentos e danificação da ferramenta de fixação. A utilização de objectos inadequados em vez dos acessórios originais recomendados da Hilti pode dar origem a ferimentos e danificar a ferramenta de fixação. ▶ Para soltar um prego encravado, utilize exclusivamente o conjunto de punções recomendado.
Page 89: Ajuda Em Caso De Avarias
▶ Após armazenamento prolongado, verificar a ferramenta e as baterias quanto a danos, antes da utilização. Ajuda em caso de avarias No caso de avarias que não sejam mencionadas nesta tabela ou se não conseguir resolvê-las por si mesmo, contacte o nosso Centro de Assistência Técnica Hilti. Avaria Causa possível Solução Elemento de mola não é...
Page 90 ▶ Para evitar curto-circuitos, cubra as conexões com um material não condutor. ▶ Elimine as baterias de modo a mantê-las longe do alcance das crianças. ▶ Efectue a reciclagem da bateria na sua Hilti Store ou entre em contacto com a empresa de recolha de lixo responsável.
Page 91 Informatie over documentatie Over deze documentatie • Lees voor ingebruikname deze documentatie door. Dit is vereist voor veilig werken en storingsvrij gebruik. • De veiligheidsinstructies en waarschuwingsaanwijzingen in deze documentatie en op het product in acht nemen. • De handleiding altijd bij het apparaat bewaren en het product alleen met deze handleiding aan andere personen doorgeven.
Page 92 Een afbeelding van de Conformiteitsverklaring vindt u aan het einde van deze documentatie. De technische documentatie is hier te vinden: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Veiligheid Algemene veiligheidsaanwijzingen voor elektrische gereedschappen WAARSCHUWING! Lees alle aanwijzingen en veiligheidsvoorschriften.
Page 93 bent van drugs, alcohol of medicijnen. Een moment van onoplettendheid tijdens het gebruik van het elektrisch gereedschap kan tot ernstig letsel leiden. ▶ Draag een persoonlijke veiligheidsuitrusting en altijd een veiligheidsbril. Het dragen van een persoonlijke veiligheidsuitrusting, zoals een stofmasker, veiligheidsschoenen met anti-slip-zolen, een veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrisch gereedschap, vermindert het risico op letsel.
Page 94 Veiligheidsinstructies voor bevestigingsapparaten ▶ Ga er altijd vanuit dat het apparaat nagels bevat. Onachtzaam gebruik van de schiethamer kan tot onverwacht wegschieten van nagels leiden en u verwonden. ▶ Richt het apparaat niet op uzelf of andere personen in de buurt. Door onbedoelde bediening wordt een nagel uitgeschoten, waardoor letsel kan ontstaan.
Page 95 ▶ Gebruik of laad geen accu's die aan stootbelasting zijn blootgesteld, van hoger dan een meter gevallen zijn of op een andere manier beschadigd zijn. Neem in dit geval contact op met de Hilti Service. ▶ Als de accu zo heet is dat hij niet kan worden vastgepakt, kan deze defect zijn. Zet het product op een niet-brandbare plaats met voldoende afstand tot brandbaar materiaal, waar het in de gaten kan worden gehouden, en laat het afkoelen.
Page 96 Hilti-bevestigingselementen en de door Hilti-aanbevolen acculaders en accu's. Alleen bij het in acht nemen van deze voorwaarden gelden de door Hilti aangegeven bevestigings en toepassingsadviezen.
Page 97 • De laadtoestand is lager dan 10%. Accu is niet krachtig genoeg. Standaard leveringsomvang Schiethamer BX 3 of BX 3-L, handleiding. Andere voor uw product vrijgegeven systeemproducten vindt u in uw Hilti-Center of online onder: www.hilti.com 2180111 Nederlands *2180111* Printed: 19.07.2018 | Doc-Nr: PUB / 5376263 / 000 / 01...
Page 98: Technische Gegevens
Technische gegevens Schiethamer BX 3 BX 3-L Gewicht conform EPTA- B 22/2.6 Li-Ion (02) 4,0 kg 4,0 kg procedure 01/2003 B 22/3.0 Li-Ion (01) 4,1 kg 4,1 kg B 22/5.2 Li-Ion (01) 4,3 kg 4,3 kg Nagellengte in magazijn 14 mm … 30 mm 14 mm …...
Page 99 Werkvoorbereiding ATTENTIE Gevaar voor letsel door onbedoeld starten! ▶ Zorg ervoor dat het betreffende product is uitgeschakeld voordat u de accu aanbrengt. ▶ Verwijder de accu, alvorens apparaatinstellingen uit te voeren of toebehoren te wisselen. De veiligheidsinstructies en waarschuwingsaanwijzingen in deze documentatie en op het product in acht nemen.
Page 100 Nagels voor magazijngebruik aanbrengen WAARSCHUWING Gevaar voor beknelling! Het terugschieten van de nagelschuif kan letsel aan de vingers tot gevolg hebben en schade aan de schiethamer veroorzaken. ▶ Let er bij het omlaagtrekken van de nagelschuif op, dat hij goed vergrendelt. Laat de nagelschuif niet terugschieten.
Page 101 4. Beweeg de nagelschuif terug in de uitgangspositie. Geblokkeerde nagels Sporadisch kunnen nagels beklemd raken in de boutgeleider. Met behulp van de doorslagset X-NP kunnen klemzittende nagels uit de boutgeleider worden verwijderd. Toebehoren vindt u bij uw Hilti Center of online op www.hilti.com. WAARSCHUWING Gevaar voor letsel en beschadiging van de schiethamer.
Page 102: Verzorging En Onderhoud
Regelmatig alle zichtbare delen op beschadiging en de bedieningselementen op hun correcte werking controleren. • Het accu-apparaat niet gebruiken bij beschadigingen en/of functiestoringen. Direct door de Hilti Service laten repareren. • Na verzorgings- en onderhoudswerkzaamheden alle afschermingen aanbrengen en hun werking contro- leren.
Page 103: Hulp Bij Storingen
→ Pagina 96 Recycling Hilti apparaten zijn voor een groot deel vervaardigd uit materialen die kunnen worden gerecycled. Voor recycling is een juiste materiaalscheiding noodzakelijk. In een groot aantal landen neemt Hilti uw oude apparaat voor recycling terug. Vraag hiernaar bij de klantenservice van Hilti of bij uw verkoopadviseur.
Page 104 ▶ Recycle defecte accu's zo, dat ze niet in handen van kinderen kunnen belanden. ▶ Lever de accu in bij uw Hilti Store of neem contact op met een verantwoordelijk afvalverwerkingsbedrijf. ▶ Geef elektrisch gereedschap, elektronische apparaten en accu's niet met het huisvuil mee! RoHS (richtlijn voor het beperken van het gebruik van gevaarlijke stoffen) Onder de volgende link vindt u de tabel met gevaarlijke stoffen: BX3 qr.hilti.com/r7775899 BX3-L...
Page 105 Oplysninger vedrørende dokumentationen Vedrørende denne dokumentation • Læs denne dokumentation igennem før ibrugtagning. Det er en forudsætning for sikkert arbejde og korrekt håndtering. • Følg sikkerheds- og advarselshenvisningerne i denne dokumentation og på produktet. • Opbevar altid brugsanvisningen sammen med produktet, og overdrag det kun til andre personer sammen med denne anvisning.
Page 106 Vi erklærer som eneansvarlige, at det beskrevne produkt er i overensstemmelse med gældende direktiver og standarder. Sidst i dette dokument finder du et bilede af overensstemmelseserklæringen. Den tekniske dokumentation er arkiveret her: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sikkerhed Generelle sikkerhedsanvisninger for elværktøj ADVARSEL! Læs alle sikkerhedsanvisninger og instruktioner.
Page 107 ▶ Undgå utilsigtet igangsætning. Kontrollér, at elværktøjet er frakoblet, før du slutter det til batteriet, tager det op eller transporterer det. Undgå at bære elværktøjet med fingeren på afbryderen, og sørg for, at det ikke er tændt, når det sluttes til nettet, da dette øger risikoen for personskader. ▶...
Page 108 ◁ Alle dele skal være monteret korrekt og opfylde alle betingelser, så maskinens fejlfrie drift er sikret. Beskadigede dele skal repareres eller udskiftes fagligt korrekt af Hilti-service, hvis der ikke er angivet andet i brugsanvisningen.
Page 109 ▶ Brug ikke maskinen på steder, hvor der er risiko for brand og eksplosion, medmindre den er specifikt godkendt til dette. ▶ Skyd ikke elementer i eksisterende huller, medmindre det anbefales af Hilti (f.eks. DX-Kwik). Arbejdsplads ▶ Sørg for at holde arbejdspladsen ryddelig. Sørg for at holde arbejdspladsen fri for genstande, som man kan komme til skade på.
Page 110 Boltepistolen, batteriet og befæstelseselementerne udgør en teknisk enhed. Det betyder, at problemfri fastgørelse med denne boltepistol kun kan garanteres, når de til dette formål specialfremstillede Hilti befæstelseselementer og de af Hilti godkendte ladere og batterier anvendes. De anbefalinger, som Hilti giver vedrørende fastgørelse og anvendelse, gælder kun når disse betingelser overholdes.
Page 111 • Ladetilstanden er under 10 %. Batteriet er for svagt. Leveringsomfang Boltepistol BX 3 eller BX 3-L, brugsanvisning. Andre systemprodukter, som er godkendt til dit produkt, finder du i dit Hilti Center eller online på adressen www.hilti.com 2180111 Dansk *2180111*...
Page 112: Tekniske Data
Tekniske data Boltepistol BX 3 BX 3-L Vægt i overensstemmelse B 22/2.6 LiIon (02) 4,0 kg 4,0 kg med EPTAprocedure B 22/3.0 Li-Ion (01) 4,1 kg 4,1 kg 01/2003 B 22/5.2 Li-Ion (01) 4,3 kg 4,3 kg Sømlængde i magasin 14 mm …...
Page 113 Forberedelse af arbejdet FORSIGTIG Fare for personskader på grund af utilsigtet start! ▶ Før isætning af batteriet skal du kontrollere, at det tilhørende produkt er slukket. ▶ Fjern batteriet fra maskinen, inden du foretager indstillinger eller skifter tilbehørsdele på den. Følg sikkerheds- og advarselshenvisningerne i denne dokumentation og på...
Page 114 Klargøring til magasindrift ADVARSEL Klemningsfare! Hvis sømglideren pludselig springer tilbage, kan det medføre fingerskader og skader på boltepistolen. ▶ Kontrollér, sømglideren går sikkert i indgreb, når du trækker den ned. Undgå at sømglideren springer tilbage. 1. Træk sømglideren nedad, indtil den går i indgreb. 2.
Page 115 Fastklemte søm Enkelte søm kan sætte sig fast i boltføringen. Med uddriversættet X-NP kan du fjerne fastklemte søm fra boltføringen. Tilbehør finder du hos dit Hilti Center eller online på www.hilti.com. ADVARSEL Fare for personskader og beskadigelse af boltepistolen. Anvendelsen af uegnede genstande i stedet for det anbefalede originaltilbehør fra Hilti kan medføre personskader og beskadige boltepistolen.
Page 116: Rengøring Og Vedligeholdelse
Anvend kun originale reservedele og forbrugsmaterialer af hensyn til en sikker drift. Reservedele, forbrugsmaterialer og tilbehør til dit produkt, som vi har godkendt, finder du i dit Hilti Store Center eller under: www.hilti.group | USA: www.hilti.com Rengøring af næsestykket indvendigt 1.
Page 117 Bortskaffelse Størstedelen af de materialer, som anvendes ved fremstillingen af Hilti-produkter, kan genvindes. Materialerne skal sorteres, før de kan genvindes. I mange lande modtager Hilti dine udtjente instrumenter med henblik på genvinding. Spørg Hilti kundeservice eller din forhandler. Bortskaffelse af batterier Som følge af ukorrekt bortskaffelse af batterier kan der opstå...
Page 118 Et link til RoHS-tabellen finder du i slutningen af denne dokumentation som QR-kode. Producentgaranti ▶ Hvis du har spørgsmål vedrørende garantibetingelserne, bedes du henvende dig til din lokale Hilti- partner. Dansk 2180111 *2180111* Printed: 19.07.2018 | Doc-Nr: PUB / 5376263 / 000 / 01...
Page 119 Uppgifter för dokumentation Om denna dokumentation • Läs denna dokumentation innan du börjar ta enheten i drift. Det är en förutsättning för säkert arbete och problemfri hantering. • Observera de säkerhets- och varningsanvisningar som du hittar i dokumentationen och på själva enheten. •...
Page 120 Vi försäkrar på eget ansvar att den produkt som beskrivs här överensstämmer med gällande direktiv och standarder. En bild på försäkran om överensstämmelse hittar du i slutet av dokumentationen. Den tekniska dokumentationen finns sparad här: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, Tyskland Säkerhet Allmänna säkerhetsföreskrifter för elverktyg VARNING! Läs alla säkerhetsföreskrifter och anvisningar.
Page 121 ▶ Bär alltid personlig skyddsutrustning och skyddsglasögon. Genom att använda personlig skyddsut- rustning som t.ex. dammskyddsmask, halkfria säkerhetsskor, hjälm eller hörselskydd, beroende på vilket elverktyg du använder och till vad, minskar du risken för kroppsskada. ▶ Undvik oavsiktlig igångsättning. Kontrollera att elverktyget är avstängt innan du ansluter det till batteriet, tar upp det eller bär det.
Page 122 ◁ Alla delar måste monteras på rätt sätt och uppfylla alla krav för att verktyget ska fungera perfekt. Skadade delar måste repareras eller bytas ut av Hilti-service, om inget annat anges i bruksanvisningen. ▶ Kontrollera före infästningen att det inte finns några dolda elledningar i underlaget.
Page 123 ▶ Använd inte magasinet som handtag. ▶ Använd inte verktyget utan särskilt tillstånd där det finns risk för brand eller explosioner. ▶ Fäst aldrig element i befintliga hål, utom när Hilti vi rekommenderar detta (t.ex. DX-Kwik). Arbetsplats ▶ Håll god ordning på arbetsplatsen. Håll arbetsområdet fritt från föremål som kan utgöra en skaderisk.
Page 124 Bultpistolen, batteriet och fästelementen utgör tillsammans en teknisk enhet. Det innebär att problemfri in- fästning med bultpistolen endast kan garanteras om man använder Hiltis därför avsedda fästelement samt de batteriladdare och batterier som rekommenderas av Hilti. De infästnings- och användningsrekommen- dationer som lämnas av Hilti gäller endast under dessa villkor.
Page 125 Laddningsnivån under 10 %. Batteriet har för låg laddning. Leveransinnehåll Bultpistol BX 3 eller BX 3-L, bruksanvisning. Dessutom finns fler systemprodukter för din produkt i ditt Hilti-center eller online på adressen: www.hilti.com 2180111 Svenska *2180111* Printed: 19.07.2018 | Doc-Nr: PUB / 5376263 / 000 / 01...
Page 126: Teknisk Information
Teknisk information Bultpistol BX 3 BX 3-L Vikt enligt EPTAdirektivet B 22/2.6 LiIon (02) 4,0 kg 4,0 kg 01/2003 B 22/3.0 LiIon (01) 4,1 kg 4,1 kg B 22/5.2 Li-Ion (01) 4,3 kg 4,3 kg Spiklängd i magasin 14 mm … 30 mm 14 mm …...
Page 127 Förberedelser för arbete FÖRSIKTIGHET Risk för personskada till följd av oavsiktlig start! ▶ Kontrollera att produkten är avstängd innan du sätter i batteriet. ▶ Ta alltid bort batteriet innan du gör några inställningar på verktyget eller byter tillbehörsdelar. Observera de säkerhets- och varningsanvisningar som du hittar i dokumentationen och på själva enheten. Sätta i batteriet För att uppnå...
Page 128 Ladda för magasindrift VARNING Klämrisk! Spikframmatningens snabba returrörelse kan orsaka klämskador på fingrarna och skador på bultpistolen. ▶ Se till när du drar ner spikframmatningen att den hakar i ordentligt. Låt inte spikframmatningen gå tillbaka snabbt. 1. Dra spikframmatningen nedåt tills den går i lås. 2.
Page 129 4. För tillbaka spikframmatningen till utgångsläget. Spikar som fastnat Enstaka spikar kan fastna i bultstyrningen. Med hjälp av drivdornssatsen X-NP kan spikar som har fastnat avlägsnas ur bultstyrningen. Tillbehör finns i ditt Hilti-center eller online på www.hilti.com. VARNING Risk för personskada och skada på bultpistolen.
Page 130: Skötsel Och Underhåll
När skötsel- och underhållsarbete har utförts ska alla skyddsanordningar alltid monteras och kontrolleras. Använd endast originalreservdelar och förbrukningsmaterial för säker drift. Godkända reservdelar, förbrukningsmaterial och tillbehör till din produkt från oss hittar du i närmaste Hilti Store eller på: www.hilti.group | USA: www.hilti.com Rengöra insidan av verktygsnosen...
Page 131 Felsökning Kontakta Hilti Service om det uppstår ett fel som inte finns med i den här tabellen eller som du inte lyckas åtgärda på egen hand. Möjlig orsak Lösning Fjäderelementet spänns inte, Batteriet tomt. ▶ Byt batteri. ingen statusindikering. Batteriet inte korrekt isatt.
Page 132 Tillverkargaranti ▶ Vänd dig till din lokala Hilti-representant om du har frågor om garantivillkoren. Svenska 2180111 *2180111* Printed: 19.07.2018 | Doc-Nr: PUB / 5376263 / 000 / 01...
Page 133 Informasjon om dokumentasjonen Om denne dokumentasjonen • Les denne dokumentasjonen før du tar produktet i bruk. Dette er en forutsetning for sikkerhet under arbeidet og problemfri bruk. • Følg sikkerhetshenvisningene og advarslene i denne dokumentasjonen og på produktet. • Oppbevar alltid bruksanvisningen på produktet, og lever bruksanvisningen fra deg sammen med produktet hvis det overtas av andre personer.
Page 134 Vi erklærer herved at produktet som er beskrevet her, er i samsvar med gjeldende normer og direktiver. Du finner et bilde av samsvarserklæringen på slutten av denne dokumentasjonen. Den tekniske dokumentasjonen er lagret her: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sikkerhet Generelle sikkerhetsregler for elektroverktøy ADVARSEL! Les alle sikkerhetsanvisninger og andre anvisninger.
Page 135 ▶ Unngå utilsiktet start. Forsikre deg om at elektroverktøyet er slått av før du kobler det til stikkontakten eller batteriet, løfter eller flytter på det. Hvis du holder fingeren på bryteren når du bærer elektroverktøyet, eller kobler elektroverktøyet til strøm i innkoblet tilstand, kan dette føre til uhell. ▶...
Page 136 ◁ Alle delene må være riktig montert og oppfylle alle betingelser for å sikre at maskinen fungerer feilfritt. Skadde deler må repareres eller skiftes ut på fagmessig måte av Hilti service dersom ikke annet er angitt i denne bruksanvisningen.
Page 137 ▶ Maskinen må ikke brukes på steder med brann- eller eksplosjonsfare, med mindre den er spesielt godkjent for dette. ▶ Ikke fest elementer i eksisterende hull, unntatt når dette anbefales av Hilti (f.eks. DX-Kwik). Arbeidsplassen ▶ Hold arbeidsplassen ryddig. Gjenstander som kan medføre fare, bør fjernes fra arbeidsplassen.
Page 138 Boltepistolen, batteriet og festeelementene utgjør en teknisk enhet. Det betyr at problemfri festing med denne boltepistolen bare kan garanteres når man benytter Hilti-festeelementene, laderne og batteriene som er spesielt anbefalt til formålet av Hilti. Anbefalinger som er gitt av Hilti, forutsetter at det tas hensyn til disse forholdene.
Page 139 • Ladenivået er under 10 %. Batteriet er for dårlig. Dette følger med: boltepistol BX 3 eller BX 3-L, bruksanvisning. I tillegg finner du tillatte systemprodukter til produktet hos nærmeste Hilti-senter eller på nettet under: www.hilti.com Tekniske data Boltepistol BX 3...
Page 140 Typisk Aveid, avgitt lydtrykknivå (ved inndriving av spiker) Stål 94 dB Usikkerhet for de nevnte støynivåene (K) 3 dB Sammenlagt enakset vibrasjonsverdi (i z-retning) Avgitt vibrasjonsverdi (ved inndriving av spiker) (a Betong 2,3 m/s² Stål 2,2 m/s² Usikkerhet (K) 1,5 m/s² Batteri Batteriets driftsspenning 21,6 V...
Page 141 2. Ta ut batteriet. → Side 134 3. Trekk spikerskyveren nedover til den smekker i lås. 4. Tøm magasinet. → Side 136 5. Skyv låsen til boltføringen til anslag i pilens retning, og hold den i denne posisjonen. 6. Skyv boltføringen inn i verktøymunnstykket til den smekker hørbart i lås. 7.
Page 142 4. Før spikerskyveren tilbake til utgangsstillingen. Spiker som sitter fast Enkelte spiker kan sette seg fast i boltføringen. Ved hjelp av dorsettet X-NP kan du fjerne spiker som sitter fast i boltføringen. Tilbehøret finner du hos nærmeste Hilti-senter eller på nettet under www.hilti.com. Norsk 2180111 *2180111* Printed: 19.07.2018 | Doc-Nr: PUB / 5376263 / 000 / 01...
Page 143: Service Og Vedlikehold
Av hensyn til sikkerheten må du bare bruke originale reservedeler og forbruksmateriell. Reservedeler, forbruksmaterialer og tilbehør til produktet, som er godkjent av oss, finner du hos Hilti Store eller under: www.hilti.group | USA: www.hilti.com Rengjøre innsiden av verktøymunnstykket 1.
Page 144 ▶ Etter lengre tids oppbevaring må maskin og batterier kontrolleres med hensyn til skade før bruk. Feilsøking Ved feil som ikke står i denne tabellen eller som du selv ikke kan rette opp, må du kontakte Hilti service. Feil Mulig årsak Løsning...
Page 145 Avhending Hilti-apparater er i stor grad laget av resirkulerbart materiale. En forskriftsmessig materialsortering er en forutsetning for resirkulering. I mange land tar Hilti ditt gamle apparat i retur. Spør Hilti kundeservice eller forhandleren din. Avhending av batterier Ved ukyndig avhending av batterier kan gasser eller væsker som lekker ut, representere helsefare.
Page 146 Dokumentaation tiedot Tästä dokumentaatiosta • Lue ehdottomasti tämä dokumentaatio ennen tuotteen käyttöönottoa. Se on turvallisen työnteon ja tuotteen ongelmattoman käsittelyn perusedellytys. • Noudata tässä dokumentaatiossa ja tuotteessa olevia turvallisuus- ja varoitushuomautuksia. • Säilytä käyttöohje aina tuotteen yhteydessä ja varmista, että käyttöohje on mukana, kun luovutat tuotteen toiselle henkilölle.
Page 147 Vakuutamme, että tässä kuvattu tuote täyttää voimassa olevien direktiivien ja standardien vaatimukset. Kuva vaatimustenmukaisuusvakuutuksesta on tämän dokumentaation lopussa. Tekninen dokumentaatio löytyy tästä: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Turvallisuus Sähkötyökaluja koskevat yleiset turvallisuusohjeet VAARA! Lue kaikki turvallisuus- ja käyttöohjeet.
Page 148 ▶ Käytä henkilökohtaisia suojavarusteita ja aina suojalaseja. Henkilökohtaiset suojavarusteet, kuten hengityssuojain, luistamattomat turvajalkineet, kypärä ja kuulosuojaimet, pienentävät oikein käytettyinä loukkaantumisriskiä sähkötyökalun käyttötilanteesta riippuen. ▶ Varo tahatonta käynnistämistä. Varmista, että sähkötyökalu on kytketty pois päältä, ennen kuin liität siihen akun, otat sen käteesi tai kannat sitä. Jos kannat sähkötyökalua sormi käyttökytkimellä tai liität pistokkeen pistorasiaan käyttökytkimen ollessa käyntiasennossa, altistat itsesi onnettomuuksille.
Page 149 ◁ Laitteen kaikkien osien pitää olla kunnolla asennettuna ja moitteettomassa toimintakunnossa, jotta laite voi toimia kunnolla. Vaurioituneet osat on korjattava tai vaihdettava asianmukaisesti Hilti- huollossa, ellei käyttöohjeessa muita ohjeita anneta.
Page 150 ▶ Älä käytä lipasta kahvana. ▶ Älä käytä laitetta paikoissa, joissa on tulipalo- tai räjähdysvaara, ellei sitä erikseen ole hyväksytty tällaisissa olosuhteissa käytettäväksi. ▶ Älä koskaan kiinnitä kiinnityselementtiä materiaalissa valmiina olevaan reikään, ellei Hilti tätä tapaa suosita (esimerkiksi DX-Kwik). Työpaikka ▶...
Page 151 Naulain, akku ja kiinnityselementit muodostavat yhden teknisen kokonaisuuden. Käytännössä tämä tarkoittaa, että tätä naulainta voidaan ongelmitta käyttää kiinnittämiseen vain käyttämällä erityisesti tähän naulaimeen valmistettuja Hilti-kiinnityselementtejä sekä Hiltin suosittelemia latureita ja akkuja. Vain näitä ohjeita noudattamalla pätevät Hiltin antamat kiinnitys- ja käyttösuositukset. ▶ Naulainta saa käyttää vain käsiohjauksessa.
Page 152 Yksi LED-merkkivalo vilkkuu vihreänä. • Lataustila on alle 10 %. Akku on liian heikko. Toimituksen sisältö Naulain BX 3 tai BX 3-L, käyttöohje. Muita tälle tuotteelle hyväksyttyjä järjestelmätuotteita löydät Hilti-edustajalta tai internetistä osoitteesta: www.hilti.com Suomi 2180111 *2180111* Printed: 19.07.2018 | Doc-Nr: PUB / 5376263 / 000 / 01...
Page 153: Tekniset Tiedot
Tekniset tiedot Naulain BX 3 BX 3-L Paino EPTA 01/2003 mu- B 22/2.6 Li-Ion (02) 4,0 kg 4,0 kg kaan B 22/3.0 Li-Ion (01) 4,1 kg 4,1 kg B 22/5.2 Li-Ion (01) 4,3 kg 4,3 kg Naulan pituus lippaassa 14 mm … 30 mm 14 mm …...
Page 154 Työkohteen valmistelu VAROITUS Loukkaantumisvaara vahingossa käynnistymisen seurauksena! ▶ Varmista ennen akun kiinnittämistä, että tuote on kytketty pois päältä. ▶ Irrota akku, ennen kuin muutat koneen säätöjä tai vaihdat lisävarusteosia. Noudata tässä dokumentaatiossa ja tuotteessa olevia turvallisuus- ja varoitushuomautuksia. Akun kiinnitys Jotta akku kestäisi mahdollisimman pitkään, vaihda käytössä...
Page 155 Naulojen laittaminen naulaimeen lipaskäyttöä varten VAARA Puristumisvaara! Naulaluistin äkillinen liike saattaa aiheuttaa sormien puristumavammoja ja naulaimen vaurioita. ▶ Kun vedät naulaluistia alaspäin, varmista sen kunnollinen lukittuminen. Älä päästä naulaluistia palaamaan äkillisesti. 1. Vedä naulaluistia alaspäin, kunnes se lukittuu. 2. Liu'uta naulakampa lippaaseen (enintään 3 kampaa á 10 naulaa). 3.
Page 156 3. Pidä naulaluistista kiinni ja paina naulaluistin lukituksen vapautinta. 4. Ohjaa naulaluisti takaisin perusasentoonsa. Naulojen juuttuminen Yksittäiset naulat voivat juuttua naulanohjaimeen. Juuttuneet naulat voidaan irrottaa naulanohjaimesta painotyökalusarjalla X-NP. Lisävarusteita ja kulutusaineita löydät Hilti-edustajalta tai internetistä osoitteesta www.hilti.com. VAARA Loukkaantumisvaara ja naulaimen vaurioitumisvaara. Jos laitteessa käytetään soveltumattomia tuotteita Hiltin suosittelemien alkuperäisten lisävarusteiden ja tarvikkeiden sijasta, seurauksena voi olla loukkaantu-...
Page 157: Huolto Ja Kunnossapito
Hoito- ja kunnostustöiden jälkeen kiinnitä kaikki suojalaitteet ja tarkasta niiden toiminta. Käyttöturvallisuuden varmistamiseksi käytä vain alkuperäisiä varaosia ja käyttömateriaaleja. Tälle tuotteelle hyväksyttyjä varaosia, kulutusmateriaaleja ja lisävarusteita löydät Hilti Store -liikkeestä tai osoitteesta: www.hilti.group | USA: www.hilti.com Laitteen kärjen sisäpinnan puhdistus 1.
Page 158 ▶ Varastoi kone ja akut lasten ja asiattomien henkilöiden ulottumattomissa. ▶ Pitemmän varastoinnin jälkeen tarkasta kone ja akkujen mahdolliset vauriot ennen käyttöä. Apua häiriötilanteisiin Häiriöissä, joita ei ole kuvattu tässä taulukossa tai joita et itse pysty poistamaan, ota yhteys Hilti-huoltoon. Häiriö Mahdollinen syy Ratkaisu Jousielementti ei jännity;...
Page 159: Valmistajan Myöntämä Takuu
▶ Hävitä akku viemällä se Hilti Store -liikkeeseen tai käänny vastuullisen jätteenkäsittely-yrityksen puoleen. ▶ Älä hävitä sähkötyökaluja, elektronisia laitteita ja akkuja tavallisen sekajätteen mukana! RoHS (vaarallisten aineiden käytön rajoittamisen direktiivi) Vaarallisten aineiden taulukon löydät seuraavasta linkistä: qr.hilti.com/r7775899 BX3-L qr.hilti.com/r7775857. Linkki RoHS-taulukkoon on tämän dokumentaation lopussa QR-koodina.
Page 160 Στοιχεία για την τεχνική τεκμηρίωση Σχετικά με την παρούσα τεκμηρίωση • Πριν από την πρώτη θέση σε λειτουργία διαβάστε την παρούσα τεκμηρίωση. Αποτελεί προϋπόθεση για ασφαλή εργασία και απρόσκοπτο χειρισμό. • Προσέξτε τις υποδείξεις ασφαλείας και προειδοποίησης στην παρούσα τεκμηρίωση και στο προϊόν. •...
Page 161 τα ισχύοντα πρότυπα. Ένα αντίγραφο της δήλωσης συμμόρφωσης υπάρχει στο τέλος αυτής της τεκμηρίωσης. Τα έγγραφα τεχνικής τεκμηρίωσης υπάρχουν εδώ: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Ασφάλεια Γενικές υποδείξεις για την ασφάλεια για ηλεκτρικά εργαλεία...
Page 162 Ασφάλεια προσώπων ▶ Να είσαστε πάντα προσεκτικοί, να προσέχετε τι κάνετε και να εργάζεστε με το ηλεκτρικό εργαλείο με περίσκεψη. Μην χρησιμοποιείτε ηλεκτρικά εργαλεία, όταν είστε κουρασμένοι ή όταν βρίσκεστε υπό την επήρεια ναρκωτικών ουσιών, οινοπνεύματος ή φαρμάκων. Μία στιγμή απροσεξίας κατά τη χρήση...
Page 163 των επαφών. Ένα βραχυκύκλωμα μεταξύ των επαφών της μπαταρίας μπορεί να έχει ως συνέπεια εγκαύματα ή πυρκαγιά. ▶ Σε περίπτωση λανθασμένης χρήσης μπορούν να διαρρεύσουν υγρά από την μπαταρία. Αποφεύ- γετε κάθε είδους επαφή. Τα υγρά της μπαταρίας ενδέχεται να προκαλέσουν ερεθισμούς ή εγκαύματα στο...
Page 164 ◁ Όλα τα εξαρτήματα πρέπει να είναι σωστά τοποθετημένα και να πληρούν όλες τις απαιτήσεις ώστε να διασφαλίζεται η απρόσκοπτη λειτουργία του εργαλείου. Τα εξαρτήματα που έχουν υποστεί ζημιά πρέπει να επισκευάζονται ή να αντικαθίστανται με κατάλληλο τρόπο από το σέρβις της Hilti εφόσον δεν αναφέρεται κάτι διαφορετικό στις οδηγίες χρήσης.
Page 165 Το καρφωτικό, η επαναφορτιζόμενη μπαταρία και τα εξαρτήματα στερέωσης αποτελούν ένα ενιαίο τεχνικό σύνολο. Αυτό σημαίνει, ότι η απροβλημάτιστη στερέωση με αυτό το καρφωτικό μπορεί να διασφαλιστεί μόνο εφόσον χρησιμοποιούνται τα ειδικά για τον σκοπό αυτό κατασκευασμένα εξαρτήματα στερέωσης της Hilti 2180111 Ελληνικά...
Page 166 και οι φορτιστές και οι επαναφορτιζόμενες μπαταρίες που προτείνονται από τη Hilti. Μόνο σε περίπτωση τήρησης αυτών των όρων ισχύουν οι αναφερόμενες από τη Hilti προτάσεις στερέωσης και εφαρμογής. ▶ Το καρφωτικό επιτρέπεται να καθοδηγείται μόνο με το χέρι. ▶ Πρέπει να αποκλείονται οι κακές χρήσεις. Ως κακή χρήση θεωρείται το κάρφωμα σε πολύ μαλακό...
Page 167 Η κατάσταση φόρτισης είναι κάτω από 10 %. Η επαναφορτιζόμενη μπαταρία είναι πολύ αδύναμη. Έκταση παράδοσης Καρφωτικό BX 3 ή BX 3-L , οδηγίες χρήσης. Περισσότερα, εγκεκριμένα για το προϊόν σας συστήματα θα βρείτε στο Hilti Center ή online στη διεύθυνση: www.hilti.com Τεχνικά χαρακτηριστικά Καρφωτικό BX 3 BX 3-L Βάρος...
Page 168 κραδασμών, όπως για παράδειγμα: Συντήρηση ηλεκτρικού εργαλείου και εξαρτημάτων, διατήρηση χεριών σε κανονική θερμοκρασία, οργάνωση των σταδίων εργασίας. Πληροφορίες για θορύβους και κραδασμούς Τυπική μέτρηση στάθμης ηχητικής ισχύος τύπου Α (κατά την Μπετόν 101 dB εισαγωγή καρφιών) (L Χάλυβας 105 dB Τυπική...
Page 169 4. Αδειάστε τη δεσμίδα. → σελίδα 165 5. Ωθήστε τον μηχανισμό ασφάλισης του οδηγού καρφιών με τη φορά του βέλους μέχρι να τερματίσει. ◁ Ο οδηγός καρφιών ελευθερώνεται. 6. Αφαιρέστε τον οδηγό καρφιών. Τοποθέτηση οδηγού καρφιών 1. Απενεργοποιήστε το καρφωτικό. → σελίδα 164 2.
Page 170 2. Περιστρέψτε το στήριγμα κατά περίπου 230° προς τα εμπρός. 3. Πιέστε από κάτω κόντρα στο στήριγμα, ώστε να το ασφαλίσετε στην ανοιχτή θέση. Ενεργοποίηση/απενεργοποίηση καρφωτικού 6.2.1 Ενεργοποίηση καρφωτικού ΠΡΟΕΙΔΟΠΟΙΗΣΗ Κίνδυνος τραυματισμού! Από την πίεση του καρφωτικού κόντρα σε ένα μέρος του σώματος, ενδέχεται να προκληθούν...
Page 171: Φροντίδα Και Συντήρηση
Κίνδυνος τραυματισμού και ζημιά στο καρφωτικό. Η χρήση ακατάλληλων αντικειμένων αντί των προτεινόμενων γνήσιων αξεσουάρ της Hilti μπορεί να προκαλέσει τραυματισμούς και ζημιές στο καρφωτικό. ▶ Χρησιμοποιήστε για την απελευθέρωση του κολλημένου καρφιού αποκλειστικά και μόνο το προτεινόμενο σετ ζουμπάδων.
Page 172 Για μια ασφαλή λειτουργία χρησιμοποιείτε μόνο γνήσια ανταλλακτικά και αναλώσιμα. Εγκεκριμένα από εμάς ανταλλακτικά, αναλώσιμα και αξεσουάρ για το προϊόν σας θα βρείτε στο πλησιέστερο Hilti Store ή στη διεύθυνση: www.hilti.group | ΗΠΑ: www.hilti.com Καθαρισμός εσωτερικής πλευράς μύτης εργαλείου 1. Αφαιρέστε τον οδηγό καρφιών. → σελίδα 162 2.
Page 173: Διάθεση Στα Απορρίμματα
Τα εργαλεία της Hilti είναι κατασκευασμένα σε μεγάλο ποσοστό από ανακυκλώσιμα υλικά. Προϋπόθεση για την ανακύκλωσή τους είναι ο κατάλληλος διαχωρισμός των υλικών. Σε πολλές χώρες, η Hilti παραλαμβάνει το παλιό σας εργαλείο για ανακύκλωση. Ρωτήστε το σέρβις ή τον σύμβουλο πωλήσεων της Hilti.
Page 174: Εγγύηση Κατασκευαστή
Εγγύηση κατασκευαστή ▶ Για ερωτήσεις σχετικά με τους όρους εγγύησης απευθυνθείτε στον τοπικό συνεργάτη της Hilti. Ελληνικά 2180111 *2180111* Printed: 19.07.2018 | Doc-Nr: PUB / 5376263 / 000 / 01...
Page 175 A dokumentáció adatai A dokumentumról • Üzembe helyezés előtt olvassa el ezt a dokumentumot. Ez a biztonságos munkavégzés és a hibamentes kezelés előfeltétele. • Vegye figyelembe a dokumentumban és a terméken található biztonsági utasításokat és figyelmezteté- seket. • Ezt a használati utasítást mindig tárolja a termék közelében, és a gépet csak ezzel az utasítással együtt adja tovább harmadik személynek.
Page 176 Kizárólagos felelősségünk tudatában kijelentjük, hogy ez a termék megfelel az érvényben lévő irányelveknek és szabványoknak. A megfelelőségi nyilatkozat másolatát a dokumentáció végén találja. A műszaki dokumentáció helye: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Biztonság Általános biztonsági tudnivalók az elektromos kéziszerszámokhoz FIGYELMEZTETÉS! Olvasson el minden biztonsági tudnivalót és utasítást.
Page 177 Személyi biztonsági előírások ▶ Mindig figyelmesen dolgozzon, ügyeljen arra, amit csinál, és meggondoltan kezelje az elektromos kéziszerszámot. Ne használja az elektromos kéziszerszámot, ha fáradt, illetve ha kábítószer, alkohol vagy gyógyszer hatása alatt áll. Az elektromos kéziszerszámmal végzett munka közben már egy pillanatnyi figyelmetlenség is komoly sérülésekhez vezethet.
Page 178 Szerviz ▶ Az elektromos kéziszerszámot csak szakképzett szerelő javíthatja, kizárólag eredeti pótalkatré- szek felhasználásával. Ez biztosítja, hogy az elektromos kéziszerszám biztonságos marad. Biztonsági előírások rögzítőkészülékekhez ▶ Mindig feltételezze, hogy az elektromos kéziszerszám szeget tartalmaz. A rögzítőkészülék gondatlan kezelése a szegek váratlan kilövését eredményezheti, és sérülést okozhat. ▶...
Page 179 ▶ Ne használja a készüléket égés- és robbanásveszélyes környezetben, kivéve, ha kifejezetten erre a felhasználásra engedélyezték. ▶ A rögzítőelemet ne helyezze már meglévő nyílásba, kivéve, ha ezt a Hilti javasolja (pl. DX-Kwik). Munkahely ▶ Tartson rendet a munkaterületen. A munkaterületről el kell távolítani azokat a tárgyakat, amelyek sérülést okozhatnak.
Page 180 Hilti rögzítőelemeket és a Hilti által ajánlott töltőkészüléket és akkut használ. Csak ezeknek a feltételeknek a figyelembevételével érvényesek a Hilti által megadott rögzítési és alkalmazási javaslatok.
Page 181 • A töltési állapot 10% alá csökkent. Az akku túl gyenge. Szállítási terjedelem BX 3 vagy BX 3-L szegbeverő készülék, használati utasítás. A termékéhez jóváhagyott további rendszertartozékokat a Hilti Központban vagy a www.hilti.com oldalon talál 2180111 Magyar *2180111* Printed: 19.07.2018 | Doc-Nr: PUB / 5376263 / 000 / 01...
Page 182: Műszaki Adatok
Műszaki adatok Szegbeverő készülék BX 3 BX 3-L A 01/2003 EPTA-eljárásnak B 22/2.6 LiIon (02) 4,0 kg 4,0 kg megfelelő tömeg B 22/3.0 LiIon (01) 4,1 kg 4,1 kg B 22/5.2 Li-Ion (01) 4,3 kg 4,3 kg Szegek hossza tárazva 14 mm …...
Page 183 A munkahely előkészítése VIGYÁZAT Sérülésveszély szándékolatlan elindulás miatt! ▶ Az akku behelyezése előtt győződjön meg arról, hogy a vonatkozó termék ki van kapcsolva. ▶ A gép beállítása vagy az alkatrészek cseréje előtt vegye ki az akkut. Vegye figyelembe a dokumentumban és a terméken található biztonsági utasításokat és figyelmeztetéseket. Az akku behelyezése Az akkuk maximális élettartamának megőrzése érdekében a behelyezett akkut cserélje teljesen feltöltött akkura, mihelyt az akku teljesítménye észrevehetően csökken.
Page 184 Feltöltés szegtáras üzemhez FIGYELMEZTETÉS Zúzódás veszélye! A szegtoló visszaütése az ujjak zúzódását, valamint a szegbeverő készülék károsodását okozhatja. ▶ A szegtoló lehúzása során ügyeljen arra, hogy az biztosan bereteszeljen. Ne hagyja, hogy a szegtoló visszaüssön. 1. Húzza lefelé a szegtolót, amíg az be nem reteszel. 2.
Page 185 Tartozékokat a Hilti Központban és a www.hilti.com weboldalon talál. FIGYELMEZTETÉS Sérülésveszély és a szegbeverő készülék károsodása. Ha a Hilti által ajánlott eredeti tartozék helyett alkalmatlan tárgyakat használ, az sérüléshez vezethet és károsíthatja a szegbeverő készüléket. ▶ Beragadt szeg kilazításához kizárólag az ajánlott áthajtókészletet használja.
Page 186: Ápolás És Karbantartás
A biztonságos üzemelés érdekében csak eredeti pótalkatrészeket és fogyóanyagokat használjon. Az általunk engedélyezett pótalkatrészeket, fogyóanyagokat és tartozékokat termékéhez megtalálja a Hilti Store helyeken vagy az alábbi címen: www.hilti.group | USA: www.hilti.com A készülékorr belső oldalának tisztítása 1. Vegye le a szegvezetőt. → Oldal 177 2.
Page 187 → Oldal 180 Ártalmatlanítás Hilti készülékek nagyrészt újrahasznosítható anyagokból készülnek. Az újrahasznosítás előtt az anyagokat gondosan szét kell válogatni. A Hilti sok országban már visszaveszi használt készülékét újrahasznosítás céljára. Kérdezze meg a Hilti ügyfélszolgálatot vagy kereskedelmi tanácsadóját.
Page 188 ▶ A csatlakozókat nem vezető anyaggal fedje le a rövidzárlat elkerülése érdekében. ▶ Az akkukat úgy ártalmatlanítsa, hogy azok ne kerülhessenek gyermekek kezébe. ▶ Az akkut Hilti Store-ban ártalmatlanítsa, vagy forduljon az illetékes hulladéklerakóhoz. ▶ Az elektromos kéziszerszámokat, elektromos készülékeket és akkukat ne dobja a háztartási szemétbe!
Page 189 Dane dotyczące dokumentacji O niniejszej dokumentacji • Przed uruchomieniem urządzenia należy zapoznać się z niniejszą dokumentacją. Jest to warunek konieczny bezpiecznej pracy i bezawaryjnej obsługi. • Należy stosować się do uwag dotyczących bezpieczeństwa oraz ostrzeżeń zawartych w niniejszej dokumentacji i podanych na wyrobie. •...
Page 190 Deklarujemy z pełną odpowiedzialnością, że opisany tutaj produkt jest zgodny z obowiązującymi wytycznymi i normami. Kopia deklaracji zgodności znajduje się na końcu niniejszej dokumentacji. Techniczna dokumentacja zapisana jest tutaj: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Bezpieczeństwo Ogólne wskazówki dotyczące bezpiecznej eksploatacji elektronarzędzi OSTRZEŻENIE! Należy zapoznać...
Page 191 Bezpieczeństwo osób ▶ Należy być czujnym, uważać na to, co się robi i do pracy przy użyciu elektronarzędzi przystępować z rozwagą. Nie używać elektronarzędzia będąc zmęczonym lub znajdując się pod wpływem narkotyków, alkoholu lub lekarstw. Chwila nieuwagi podczas eksploatacji elektronarzędzia może prowadzić...
Page 192 Wskazówki dotyczące bezpiecznej eksploatacji osadzaków ▶ Należy zawsze wychodzić z założenia, że w elektronarzędziu znajdują się gwoździe. Lekkomyślne obchodzenie się z urządzeniem może prowadzić do nieoczekiwanego wystrzelenia gwoździ i odniesienia obrażeń ciała. ▶ Elektronarzędzi nie wolno kierować na siebie ani na inne osoby znajdujące się w pobliżu. Nieoczekiwane zadziałanie powoduje wypchnięcie gwoździa, co może prowadzić...
Page 193 ▶ Nie używać urządzenia w miejscach zagrożonych pożarem lub wybuchem, poza przypadkiem, gdy urządzenie jest specjalnie do tego celu dopuszczone. ▶ Nie wolno osadzać żadnych elementów w istniejących otworach, chyba że jest to zalecane przez Hilti (np. DX-Kwik). Miejsce pracy ▶...
Page 194 Osadzak, akumulator i elementy mocujące tworzą jeden zespół techniczny. Oznacza to, że za pomocą tego osadzaka prawidłowe zamocowanie można uzyskać jedynie wówczas, gdy używa się specjalnie wyprodukowanych dla tego urządzenia elementów mocujących Hilti oraz zalecanych przez firmę Hilti prostowników i akumulatorów. Zalecenia firmy Hilti dotyczące zamocowania i stosowania obowiązują tylko w przypadku spełnienia tych warunków.
Page 195 • Stan naładowania spadł poniżej 10%. Akumula- tor jest zbyt słaby. Zakres dostawy Osadzak BX 3 lub BX 3-L, instrukcja obsługi. Więcej dopuszczonych do urządzenia produktów systemowych znajduje się w centrum Hilti lub online pod adresem: www.hilti.com 2180111 Polski *2180111*...
Page 196: Dane Techniczne
Dane techniczne Osadzak BX 3 BX 3-L Ciężar zgodny z procedurą B 22/2.6 LiIon (02) 4,0 kg 4,0 kg EPTA 01/2003 B 22/3.0 Li-Ion (01) 4,1 kg 4,1 kg B 22/5.2 Li-Ion (01) 4,3 kg 4,3 kg Długość gwoździ w magazynku 14 mm …...
Page 197: Przygotowanie Do Pracy
Przygotowanie do pracy OSTROŻNIE Niebezpieczeństwo obrażeń ciała przez niezamierzone uruchomienie! ▶ Przed włożeniem akumulatora upewnić się, że przynależne urządzenie jest wyłączone. ▶ Przed rozpoczęciem nastawy urządzenia lub wymianą osprzętu wyjąć akumulator z urządzenia. Należy przestrzegać wskazówek dotyczących bezpieczeństwa oraz ostrzeżeń zawartych w niniejszej doku- mentacji i podanych na produkcie.
Page 198 ▶ Z zaczepu do paska/haka do rusztowań należy korzystać, dopóki jest to konieczne. Jeśli urządzenie nie będzie używane przez dłuższy czas, należy odłożyć je w bezpieczny sposób. Wkładanie gwoździ w trybie pracy z magazynkiem OSTRZEŻENIE Niebezpieczeństwo zakleszczenia! Odbicie suwaka gwoździ może prowadzić do zakleszczenia palców i uszkodzeń...
Page 199 Hilti lub na www.hilti.com. OSTRZEŻENIE Niebezpieczeństwo obrażeń ciała i uszkodzenia osadzaka. Stosowanie nieodpowiednich przyrządów zamiast oryginalnego wyposażenia polecanego przez Hilti może prowadzić do obrażeń ciała i uszkodzenia osadzaka. ▶ Do uwalniania zakleszczonego gwoździa należy używać wyłącznie zalecanego zestawu przebijaków.
Page 200: Konserwacja I Utrzymanie Urządzenia
W celu bezpiecznej pracy stosować wyłącznie oryginalne części zamienne i materiały eksploatacyjne. Dopuszczone przez Hilti części zamienne, materiały eksploatacyjne i wyposażenie produktu są dostępne w lokalnym centrum Hilti Store oraz na: www.hilti.group | USA: www.hilti.com Czyszczenie wewnętrznej strony końcówki urządzenia 1.
Page 201 ▶ Przed uruchomieniem urządzenia po dłuższym przechowywaniu należy sprawdzić urządzenie i akumula- tory pod kątem ewentualnych uszkodzeń. Pomoc w przypadku awarii W przypadku awarii, które nie zostały uwzględnione w tej tabeli lub których użytkownik nie jest w stanie sam usunąć, należy skontaktować się z serwisem Hilti. Awaria Możliwa przyczyna Rozwiązanie Element sprężynowy nie jest...
Page 202: Gwarancja Producenta Na Urządzenia
▶ Zakryć złącza za pomocą materiału nieprzewodzącego prądu, aby uniknąć zwarć. ▶ Akumulatory należy utylizować tak, by nie trafiły w ręce dzieci. ▶ Zutylizować akumulator w swoim Hilti Store lub zwróć się do odpowiedniego zakładu utylizacji odpadów. ▶ Nie wyrzucać elektronarzędzi, urządzeń elektronicznych i akumulatorów wraz z odpadami komu-...
Page 203 Údaje k dokumentaci O této dokumentaci • Před uvedením do provozu si přečtěte tuto dokumentaci. Je to předpoklad pro bezpečnou práci a bezproblémové zacházení. • Dodržujte bezpečnostní a varovné pokyny uvedené v této dokumentaci a na výrobku. • Návod k obsluze mějte uložený vždy u výrobku a dalším osobám předávejte výrobek jen s tímto návodem. Vysvětlení...
Page 204 Prohlašujeme na výhradní zodpovědnost, že zde popsaný výrobek je ve shodě s platnými směrnicemi a normami. Kopii prohlášení o shodě najdete na konci této dokumentace. Technické dokumentace jsou uložené zde: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Bezpečnost Všeobecné bezpečnostní pokyny pro elektrické nářadí...
Page 205 ▶ Zabraňte neúmyslnému uvedení do provozu. Před vložením akumulátoru, před uchopením elektrického nářadí nebo jeho přenášením se ujistěte, že je vypnuté. Držíte-li při přenášení elektrického nářadí prst na spínači nebo připojujete-li ho k síti zapnuté, může dojít k úrazu. ▶ Dříve než elektrické nářadí zapnete, odstraňte seřizovací nástroje nebo klíč. Nástroj nebo klíč ponechaný...
Page 206 ◁ Veškeré díly musí být správně namontovány a splňovat všechny podmínky pro zajištění bezvadného provozu přístroje. Poškozené díly se musí nechat odborně opravit nebo vyměnit v servisu Hilti, pokud v návodu k obsluze není uvedeno jinak.
Page 207 ▶ Nepoužívejte přístroj na místech, kde hrozí nebezpečí požáru nebo výbuchu, jedině pokud je k tomu speciálně schválený. ▶ Prvky nevsazujte do existujících otvorů, ledaže by to bylo doporučeno firmou Hilti (např. DX-Kwik). Pracoviště ▶ Udržujte své pracoviště v pořádku. Z pracoviště odstraňte všechny předměty, kterými byste se mohli poranit.
Page 208 Hilti vyrobené speciálně k tomuto účelu a nabíječky a akumulátory doporučené firmou Hilti. Jen při dodržení těchto podmínek platí doporučení firmy Hilti pro upevňování a použití.
Page 209 Stav nabití je nižší než 10 %. Akumulátor je příliš vybitý. Obsah dodávky Vsazovací přístroj BX 3 nebo BX 3-L, návod k obsluze. Další systémové produkty schválené pro váš výrobek najdete ve středisku Hilti nebo on-line na: www.hilti.com. 2180111 Čeština *2180111* Printed: 19.07.2018 | Doc-Nr: PUB / 5376263 / 000 / 01...
Page 210: Technické Údaje
Technické údaje Vsazovací přístroj BX 3 BX 3-L Hmotnost podle standardu B 22/2.6 Li-Ion (02) 4,0 kg 4,0 kg EPTA-Procedure 01/2003 B 22/3.0 Li-Ion (01) 4,1 kg 4,1 kg B 22/5.2 Li-Ion (01) 4,3 kg 4,3 kg Délka hřebíků v zásobníku 14 mm …...
Page 211: Příprava Práce
Příprava práce POZOR Nebezpečí poranění při neúmyslném spuštění! ▶ Před nasazením akumulátoru zkontrolujte, zda je příslušný výrobek vypnutý. ▶ Před nastavováním nářadí nebo výměnou příslušenství vyjměte akumulátor. Dodržujte bezpečnostní pokyny a varovná upozornění v této dokumentaci a na výrobku. Nasazení akumulátoru Pro dosažení...
Page 212 Osazení pro režim se zásobníkem VÝSTRAHA Nebezpečí přiskřípnutí! Odskočení posunovače hřebíků zpátky může způsobit přiskřípnutí prstů a poškození vsazovacího přístroje. ▶ Při stahování posunovače hřebíků dbejte na to, aby spolehlivě zaskočil. Nenechte posunovač hřebíků odskočit zpátky. 1. Posunovač hřebíků stáhněte dolů tak, aby zaskočil. 2.
Page 213 4. Veďte posunovač hřebíků zpět do výchozí polohy. Zaseknuté hřebíky Jednotlivé hřebíky se mohou ve vedení hřebíků zaseknout. Zaseknuté hřebíky můžete z vedení hřebíků odstranit pomocí sady s průbojníkem X-NP. Příslušenství najdete ve středisku Hilti nebo on-line na www.hilti.com. VÝSTRAHA Nebezpečí...
Page 214 Po ošetřování a údržbě nasaďte všechna ochranná zařízení a zkontrolujte funkci. Pro bezpečný provoz používejte pouze originální náhradní díly a spotřební materiál. Námi schválené náhradní díly, spotřební materiál a příslušenství pro svůj výrobek najdete v Hilti Store nebo na: www.hilti.group | USA: www.hilti.com.
Page 215: Pomoc Při Poruchách
→ Strana 208 Likvidace Nářadí Hilti je vyrobené převážně z recyklovatelných materiálů. Předpokladem pro recyklaci materiálů je jejich řádné třídění. V mnoha zemích odebírá Hilti staré nářadí k recyklaci. Informujte se v servisu Hilti nebo u prodejního poradce. Likvidace akumulátorů...
Page 216 Pod následujícím odkazem najdete tabulku s nebezpečnými látkami: BX3 qr.hilti.com/r7775899 BX3-L qr.hilti.com/r7775857. Odkaz na tabulku RoHS najdete na konci této dokumentace jako QR kód. Záruka výrobce ▶ V případě otázek ohledně záručních podmínek se obraťte na místního partnera Hilti. Čeština 2180111 *2180111*...
Page 217 Údaje k dokumentácii O tejto dokumentácii • Pred uvedením do prevádzky si prečítajte túto dokumentáciu. Je to predpoklad na bezpečnú prácu a bezproblémovú manipuláciu. • Dodržujte bezpečnostné pokyny a varovania v tejto dokumentácii a na produkte. • Tento návod na obsluhu uchovávajte vždy s výrobkom a ďalším osobám odovzdávajte výrobok iba s týmto návodom.
Page 218 Na vlastnú zodpovednosť vyhlasujeme, že tu opísaný výrobok sa zhoduje s nasledujúcimi smernicami a normami. Vyobrazenie vyhlásenia o zhode nájdete na konci tejto dokumentácie. Technické dokumentácie sú uložené tu: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Bezpečnosť Všeobecné bezpečnostné pokyny a upozornenia pre elektrické náradie VÝSTRAHA! Prečítajte si všetky bezpečnostné...
Page 219 Bezpečnosť osôb ▶ Pri práci buďte pozorní, dávajte pozor na to, čo robíte a pri práci s elektrickým náradím postupujte s rozvahou. Elektrické náradie nepoužívajte vtedy, keď ste unavený alebo pod vplyvom drog, alkoholu alebo liekov. Aj moment nepozornosti pri používaní elektrického náradia môže viesť k závažným poraneniam.
Page 220 Bezpečnostné pokyny pre upevňovacie prístroje ▶ Vždy predpokladajte, že elektrický prístroj obsahuje klince. Nedbanlivá manipulácia s upevňovacím prístrojom môže viesť k neočakávanému vystreleniu klincov, čo vás môže poraniť. ▶ S elektrickým náradím nemierte na seba alebo na iné osoby v blízkosti. V dôsledku neočakávaného aktivovania dôjde k vyrazeniu klinca, čo môže spôsobiť...
Page 221 ▶ Vsadzovací prístroj nepoužívajte na miestach, kde hrozí riziko vzniku požiaru alebo explózie, okrem situácie, keď je na to špeciálne určený. ▶ Nevsadzujte prvky do existujúcich otvorov, s výnimkou prípadu, keď to odporúča Hilti (napr. DX-Kwik). Pracovisko ▶ Udržiavajte poriadok na vašom pracovisku. Z okolia pracoviska odstráňte predmety, o ktoré by ste sa mohli poraniť.
Page 222 špeciálne, na tento účel vyrobené upevňovacie prvky značky Hilti a firmou Hilti odporúčané nabíjačky a akumulátory. Len pri dodržaní týchto podmienok platia odporúčania firmy Hilti, ktoré sa týkajú upevňovania a použitia.
Page 223 Naplnenie je pod 10 %. Akumulátor je vybitý. Rozsah dodávky Vsadzovací prístroj BX 3 alebo BX 3-L, návod na obsluhu. Ďalšie systémové výrobky, ktoré sú schválené pre váš výrobok, nájdete vo vašom centre Hilti alebo on-line na stránke: www.hilti.com 2180111 Slovenčina...
Page 224 Technické údaje Vsadzovací prístroj BX 3 BX 3-L Hmotnosť podľa štandardu B 22/2.6 LiIon (02) 4,0 kg 4,0 kg EPTA 01/2003 B 22/3.0 LiIon (01) 4,1 kg 4,1 kg B 22/5.2 Li-Ion (01) 4,3 kg 4,3 kg Dĺžka klinca v pásoch 14 mm …...
Page 225 Príprava práce POZOR Nebezpečenstvo poranenia neúmyselným rozbehom! ▶ Pred vložením akumulátora sa uistite, že príslušný výrobok je vypnutý. ▶ Skôr než budete náradie nastavovať alebo meniť časti jeho príslušenstva, odstráňte akumulátor. Dodržujte bezpečnostné pokyny a varovania v tejto dokumentácii a na produkte. Vloženie akumulátora Na dosiahnutie maximálnej životnosti akumulátorov vymeňte vložený...
Page 226 Naplnenie pre režim prevádzky so zásobníkom VAROVANIE Nebezpečenstvo pomliaždenia! Odrazenie posúvača klincov môže viesť k pomliaždeniu prstov a k poško- deniam na vsadzovacom prístroji. ▶ Pri sťahovaní posúvača klincov nadol dávajte pozor na to, aby bezpečne zaskočil. Neumožnite rýchly pohyb posúvača klincov smerom dozadu. 1.
Page 227 4. Posúvač klincov veďte naspäť do východiskovej pozície. Zaseknuté klince Jednotlivé klince sa môžu vo vedení klincov zaseknúť. Pomocou súpravy s priebojníkom X-NP môžete zaseknuté klince odstrániť z vedenia klincov. Príslušenstvo nájdete vo vašom centre Hilti alebo na stránke www.hilti.com. VAROVANIE Nebezpečenstvo poranenia a poškodenia vsadzovacieho prístroja.
Page 228 Na bezpečnú prevádzku používajte len originálne náhradné súčiastky a spotrebné materiály. Nami schválené náhradné súčiastky, spotrebné materiály a príslušenstvo pre váš výrobok nájdete vo vašom Hilti Store alebo na stránke: www.hilti.group | USA: www.hilti.com Čistenie vnútra prednej časti prístroja 1. Odoberte vedenie klincov. → strana 219 2.
Page 229 Náradie značky Hilti je z veľkej časti vyrobené z recyklovateľných materiálov. Predpokladom na opakované využitie recyklovateľných materiálov je ich správne separovanie. V mnohých krajinách firma Hilti odoberie vaše staré náradie na recykláciu. Opýtajte sa na to v zákazníckom servise firmy Hilti alebo u svojho obchodného poradcu. Likvidácia akumulátorov Neodborná...
Page 230 ▶ Prípojky zakryte nevodivým materiálom, aby ste zabránili skratom. ▶ Akumulátory likvidujte tak, aby sa nedostali do rúk detí. ▶ Akumulátor odovzdajte vo vašom Hilti Store alebo sa obráťte na príslušnú prevádzku na likvidáciu odpadu. ▶ Elektrické prístroje, elektronické zariadenia a akumulátory nedávajte do domáceho odpadu! RoHS (smernica o obmedzení...
Page 231 Podaci o dokumentaciji Uz ovu dokumentaciju • Prije početka rada pročitajte ovu dokumentaciju. To je preduvjet za siguran rad i neometano rukovanje. • Pridržavajte se sigurnosnih napomena i upozoravajućih naputaka u ovoj dokumentaciji i na proizvodu. • Ove upute za uporabu uvijek čuvajte u blizini proizvoda i proslijedite ga drugim osobama samo zajedno s uputama za uporabu.
Page 232 Pod vlastitom odgovornošću izjavljujemo da je ovdje opisani proizvod sukladan s važećim smjernicama i normama. Sliku izjave o sukladnosti naći ćete na kraju ove dokumentacije. Tehnička dokumentacija kod: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sigurnost Opće sigurnosne napomene za električne alate UPOZORENJE! Pročitajte sigurnosne napomene i naputke.
Page 233 ▶ Nosite zaštitnu opremu i uvijek nosite zaštitne naočale. Nošenje zaštitne opreme, kao što su zaštitna maska, protuklizne zaštitne cipele, zaštitna kaciga ili zaštitne slušalice, ovisno o vrsti i primjeni električnog alata, smanjuje opasnost od ozljeda. ▶ Izbjegavajte nehotično stavljanje u pogon. Uvjerite se da je električni alat isključen prije nego što priključite akumulatorsku bateriju, ili ga primite ili nosite.
Page 234 ◁ Svi dijelovi moraju biti pravilno montirani i ispunjavati sve uvjete kako bi se osigurao besprijekoran rad stroja. Oštećene dijelove mora stručno popraviti ili zamijeniti Hilti servis ukoliko u uputi za uporabu nije navedeno drugačije.
Page 235 ▶ Ne upotrebljavajte i ne punite akumulatorske baterije koje su dobile udarac, pale s visine preko jednog metra ili su na neki drugi način oštećene. U tom slučaju uvijek kontaktirajte Hilti servis. ▶ Ako je akumulatorska baterija toliko vruća da je ne možete primiti rukom, onda je moguće da je u kvaru.
Page 236 Hilti pričvrsni elementi i punjači i akumulatorske baterije koje je preporučio Hilti. Samo u slučaju pridržavanja ovih uvjeta vrijede navedene preporuke za pričvršćivanje i primjenu tvrtke Hilti.
Page 237 Stanje napunjenosti je ispod 10 %. Akumulator- ska baterija je preslaba. Sadržaj isporuke Stroj za pričvršćivanje BX 3 ili BX 3-L, upute za uporabu. Ostale proizvode sustava dopuštene za Vaš proizvod naći ćete u Vašem Hilti centru ili online na: www.hilti.com 2180111 Hrvatski *2180111* Printed: 19.07.2018 | Doc-Nr: PUB / 5376263 / 000 / 01...
Page 238: Tehnički Podaci
Tehnički podaci Stroj za pričvršćivanje BX 3 BX 3-L Težina prema B 22/2.6 LiIon (02) 4,0 kg 4,0 kg EPTA-postupku 01/2003 B 22/3.0 LiIon (01) 4,1 kg 4,1 kg B 22/5.2 Li-Ion (01) 4,3 kg 4,3 kg Duljina čavla u spremniku 14 mm …...
Page 239 Priprema rada OPREZ Opasnost od ozljede zbog nehotičnog pokretanja! ▶ Prije umetanja akumulatorske baterije provjerite je li pripadajući proizvod isključen. ▶ Izvadite akumulatorsku bateriju prije namještanja uređaja ili zamjene dijelova pribora. Pridržavajte se sigurnosnih napomena i upozoravajućih naputaka u ovoj dokumentaciji i na proizvodu. Umetanje akumulatorske baterije Kako bi akumulatorska baterija dosegla maksimalni životni vijek, zamijenite umetnutu akumulatorsku bateriju napunjenom akumulatorskom baterijom čim se znatno smanji snaga akumulatorske baterije.
Page 240 Punjenje za način rada sa spremnikom UPOZORENJE Opasnost od prignječenja! Pomicanje potisnika čavala unatrag može dovesti do prignječenja prstiju i uzrokovati oštećenja na stroju za pričvršćivanje. ▶ Prilikom povlačenja potisnika čavala prema dolje pazite da sigurno uskoči u ležište. Nemojte dopustiti pomicanje potisnika čavala unatrag.
Page 241 Zaglavljeni čavli Pojedini čavli se mogu zaglaviti u vodilici za svornjake. Pomoću kompleta izbijača X-NP možete ukloniti zaglavljene čavle iz vodilice za svornjake. Pribor ćete pronaći u vašem Hilti centru ili online na www.hilti.com. UPOZORENJE Opasnost od ozljede i oštećenje stroja za pričvršćivanje. Uporaba neprimjerenih predmeta umjesto preporučenog originalnog pribora Hilti može dovesti do ozljeda i oštećenja stroja za pričvršćivanje.
Page 242: Čišćenje I Održavanje
Nakon čišćenja i održavanja postavite sve zaštitne uređaje i provjerite funkcioniraju li. Za siguran rad koristite samo originalne rezervne dijelove i potrošni materijal. Rezervne dijelove, potrošni materijal i dodatni pribor, koji smo odobrili za vaš proizvod, pronaći ćete u vašoj Hilti Store ili na: www.hilti.group | SAD: www.hilti.com Čišćenje unutarnje strane nosa stroja...
Page 243: Pomoć U Slučaju Smetnji
▶ Nakon dužeg skladištenja prije uporabe provjerite je li uređaj oštećen odnosno jesu li akumulatorske baterije oštećene. Pomoć u slučaju smetnji U slučaju smetnji, koje nisu navedene u ovoj tablici ili koje ne možete sami ukloniti, obratite se našem Hilti servisu. Smetnja Mogući uzrok...
Page 244 ▶ Zbrinite akumulatorsku bateriju u vašoj Hilti Store ili se obratite nadležnoj tvrtki za zbrinjavanje otpada. ▶ Električne alate, elektroničke uređaje i akumulatorske baterije ne bacajte u kućni otpad! RoHS (Direktiva za ograničenje uporabe opasnih tvari) Pod sljedećim linkom naći ćete tablicu opasnih tvari: BX3 qr.hilti.com/r7775899 BX3-L qr.hilti.com/r7775857.
Page 245 Podaci o dokumentaciji O ovoj dokumentaciji • Pročitajte ovu dokumentaciju pre početka rada. To predstavlja preduslov za bezbedan rad i nesmetano rukovanje. • Obratite pažnju na bezbednosne i upozoravajuće napomene koje se nalaze u ovoj dokumentaciji i na proizvodu. • Uputstvo za rukovanje uvek čuvajte na proizvodu i samo ga sa ovim uputstvom prosleđujte dalje drugim osobama.
Page 246 Pod vlastitom odgovornošću izjavljujemo da je ovde opisani proizvod u skladu sa važećim smernicama i normama. Primerak izjave o usklađenosti nalazi se na kraju ove dokumentacije. Tehnička dokumentacija se čuva ovde: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sigurnost Opšte sigurnosne napomene za električne alate UPOZORENJE! Pročitajte sigurnosne napomene i uputstva.
Page 247 ▶ Nosite sredstva lične zaštite i uvek zaštitne naočare. Nošenje sredstava lične zaštite, kao što su zaštitna maska, sigurnosne cipele koje se ne kližu, zaštitna kaciga ili štitnik za sluh, u zavisnosti od vrste i primene električnog alata, smanjuje opasnost od nezgoda. ▶...
Page 248 ◁ Svi delovi se moraju pravilno montirati i moraju ispunjavati sve potrebne uslove za pravilan rad alata. Oštećeni delovi moraju biti adekvatno popravljeni ili zamenjeni u Hilti servisu, osim ako nije drugačije naznačeno u uputstvu za upotrebu.
Page 249 ▶ Ako je akumulatorska baterija prevruća da biste je držali u ruci, onda je moguće da je u kvaru. Postavite proizvod na nezapaljivo mesto sa dovoljnim razmakom od zapaljivih materijala na kojem ga možete posmatrati i ostavite ga da se ohladi. U tom slučaju, uvek stupite u kontakt sa svojim Hilti servisom. 2180111...
Page 250 To znači da pomoću pištolja za ukucavanje može da se garantuje pričvršćivanje bez problema samo ako se upotrebljavaju zato specijalno proizvedeni Hilti elementi za pričvršćivanje i punjači i akumulatorske baterije koje je preporučio Hilti. Preporuke za pričvršćivanje i primenu date od strane firme Hilti važe samo kada se ovi uslovi poštuju.
Page 251 Status napunjenosti je ispod 10 %. Akumulator- ska baterija je preslaba. Sadržaj isporuke Pištolj za ukucavanje BX 3 ili BX 3-L, uputstvo za upotrebu. Ostale, za proizvod odobrene proizvode sistema nalazite u Vašem Hilti centru ili online na: www.hilti.com 2180111 Srpski *2180111*...
Page 252 Tehnički podaci Pištolj za ukucavanje BX 3 BX 3-L Težina prema EPTA po- B 22/2.6 LiIon (02) 4,0 kg 4,0 kg stupku 01/2003 B 22/3.0 LiIon (01) 4,1 kg 4,1 kg B 22/5.2 Li-Ion (01) 4,3 kg 4,3 kg Dužina eksera za magacin za municiju 14 mm …...
Page 253 Priprema za rad OPREZ Opasnost od povrede nesmotrenim pokretanjem! ▶ Pre postavljanja akumulatorske baterije uverite se da je proizvod isključen. ▶ Izvadite akumulatorsku bateriju pre podešavanja uređaja ili zamene delova pribora. Obratite pažnju na bezbednosne i upozoravajuće napomene koje se nalaze u ovoj dokumentaciji i na proizvodu.
Page 254 Punjenje za režim rada sa magacinom za municiju UPOZORENJE Opasnost od prignječenja! Trzanje klizača za eksere može da dovede do prignječenja prstiju i oštećenja na pištolju za ukucavanje. ▶ Prilikom povlačenja klizača za eksere nadole pazite na to da se sigurno užlebi. Nemojte da trzate klizač za eksere.
Page 255 Zaglavljeni ekseri Pojedinačni ekseri mogu da se zaglave u kanalici za vijke. Pomoću seta probojaca X-NP možete da uklonite zaglavljene eksere iz kanalice za vijke. Pribor pronađite u vašem Hilti centru ili online na www.hilti.com. UPOZORENJE Opasnost od povrede i oštećenje pištolja za ukucavanje. Upotreba neodgovarajućih predmeta umesto originalnog pribora koji je preporučio Hilti može dovesti do povreda i oštetiti pištolj za ukucavanje.
Page 256: Nega I Održavanje
Posle radova na nezi i održavanju, priključite svu zaštitnu opremu i proverite da li funkcioniše. Za siguran rad koristite samo originalne rezervne delove i potrošne materijale. Rezervne delove, potrošni materijal i pribor koji smo odobrili za vaš proizvod naći ćete u okviru Hilti Store ili na: www.hilti.group | SAD: www.hilti.com Čišćenje unutrašnje strane pročelja alata...
Page 257 Zbrinjavanje otpada Hilti uređaji su sa velikim udelom proizvedeni od reciklažnih materijala. Preduslov za ponovnu upotrebu je stručna podela materijala. U mnogim zemljama Hilti vaš stari uređaj vraća na reciklažu. Pitajte Hilti servis za klijente ili vašeg konsultanta za prodaju.
Page 258 ▶ Akumulаtorske baterije uklonite na otpad tаko dа ne mogu dа dospeju u ruke dece. ▶ Uklonite na otpad akumulatorsku bateriju u vašoj Hilti Store ili se obratite preduzeću za odlaganje koje je nadležno za vas. ▶ Električne alate, elektronske uređaje i akumulatorske baterije ne odlažite u kućne otpatke! RoHS (Direktiva za ograničenje upotrebe opasnih supstanci)
Page 259 Informacije o dokumentaciji O tej dokumentaciji • Pred začetkom uporabe preberite to dokumentacijo. To je pogoj za varno delo in nemoteno uporabo. • Upoštevajte varnostna navodila in opozorila v tej dokumentaciji in na izdelku. • Navodila za uporabo vedno hranite ob izdelku in vedno priložite ta navodila, če izdelek posredujete drugim osebam.
Page 260 Z izključno odgovornostjo izjavljamo, da tukaj opisan izdelek ustreza naslednjim direktivam in standardom. Kopijo izjave o skladnosti si lahko ogledate na koncu te dokumentacije. Tehnična dokumentacija je na voljo tukaj: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Varnost Splošna varnostna opozorila za električna orodja OPOZORILO! Preberite vsa varnostna opozorila in navodila.
Page 261 ▶ Preprečite nenameren zagon orodja. Preden električno orodje priključite na električno omrežje in/ali akumulatorsko baterijo, ga dvignete ali nosite, se prepričajte, da je izključeno. Če med nošenjem električnega orodja prst držite na stikalu oziroma če na električno omrežje priključite vklopljeno orodje, lahko pride do nezgode.
Page 262 ◁ Za zagotovitev brezhibnega delovanja orodja morajo biti vsi deli pravilno vgrajeni ter izpolnjevati vse zahteve. Poškodovane dele mora strokovno popraviti ali zamenjati servis Hilti, razen če je v teh navodilih za uporabo navedeno drugače.
Page 263 ▶ Ne uporabljajte ali ne polnite akumulatorskih baterij, ki jih je prizadel električni udar, so padle več kot en meter v globino ali pa so bile kako drugače poškodovane. V tem primeru se vedno obrnite na servis Hilti. ▶ Če je akumulatorska baterija prevroča, da bi se je dotaknili, je morda v okvari. Odložite izdelek na negorljivo mesto, ki je dovolj oddaljeno od gorljivih materialov, kjer ga lahko opazujete, in počakajte, da...
Page 264 Orodje za pritrjevanje in pritrdilni elementi sestavljajo tehnično celoto. To pomeni, da je nemoteno pritrjevanje s tem orodjem za pritrjevanje zagotovljeno le, če uporabljate pritrdilne elemente Hilti, ki so zasnovani posebej za ta namen, in polnilnike ter akumulatorske baterije, ki jih priporoča podjetje Hilti. Priporočila podjetja Hilti glede uporabe in pritrjevanja veljajo samo ob upoštevanju teh pogojev.
Page 265 Stanje napolnjenosti je pod 10 %. Akumulator- ska baterija je prešibka. Obseg dobave Orodje za pritrjevanje BX 3 ali BX 3-L, navodila za uporabo. Druge sistemske izdelke, ki so dovoljeni za vaš izdelek, najdete v centru Hilti ali na spletu: www.hilti.com 2180111 Slovenščina *2180111*...
Page 266: Tehnični Podatki
Tehnični podatki Orodje za pritrjevanje BX 3 BX 3-L Teža v skladu s postopkom B 22/2.6 Li-Ion (02) 4,0 kg 4,0 kg EPTA 01/2003 B 22/3.0 Li-Ion (01) 4,1 kg 4,1 kg B 22/5.2 Li-Ion (01) 4,3 kg 4,3 kg Dolžina žičnikov za vlagalnik...
Page 267 Priprava dela PREVIDNO Nevarnost poškodb zaradi nenamernega vklopa! ▶ Pred vstavljanjem akumulatorske baterije se prepričajte, da je pripadajoči izdelek izklopljen. ▶ Pred nastavljanjem orodja ali menjavo pribora odstranite akumulatorsko baterijo. Upoštevajte varnostna navodila in opozorila v tej dokumentaciji in na izdelku. Vstavljanje akumulatorske baterije Za zagotavljanje najdaljše življenjske dobe akumulatorske baterije zamenjajte vstavljeno akumulatorsko baterijo s polno, takoj ko se zmogljivost baterije opazno zmanjša.
Page 268 Polnjenje za uporabo z vlagalnikom OPOZORILO Nevarnost zmečkanin! Če potisnik žičnikov skoči nazaj, si lahko stisnete prste ali poškodujete orodje za pritrjevanje. ▶ Ko potisnik žičnikov vlečete navzdol, se prepričajte, da se zagotovo zaskoči. Pazite, da potisnik žičnikov ne skoči nazaj. 1.
Page 269 Zataknjeni žičniki Posamezni žičniki se lahko v vodilu za žičnike zataknejo. S kompletom za izbijanje X-NP lahko zataknjene žičnike odstranite iz vodila za žičnike. Pribor najdete v svojem centru Hilti ali na spletni strani www.hilti.com. OPOZORILO Nevarnost poškodb in škode na orodju za pritrjevanje. Uporaba neustreznih predmetov namesto originalnega pribora, ki ga priporoča podjetje Hilti, lahko povzroči telesne poškodbe in poškodbe orodja za...
Page 270: Nega In Vzdrževanje
Po končani negi in vzdrževanju namestite vse zaščitne naprave in preverite, ali delujejo brezhibno. Za varno uporabo uporabite le originalne nadomestne dele in potrošne materiale. Seznam odobrenih nadomestnih delov, potrošnih materialov in pribora najdete v servisnem centru Hilti Store ali na spletni strani: www.hilti.group | ZDA: www.hilti.com Čiščenje notranjosti glave orodja...
Page 271: Pomoč Pri Motnjah
→ stran 264 Odstranjevanje Orodja Hilti so pretežno izdelana iz materialov, ki jih je mogoče znova uporabiti. Pogoj za ponovno uporabo materialov je ustrezno razvrščanje materiala. V mnogih državah servisi Hilti prevzamejo vašo odsluženo orodje. O tem se pozanimajte pri servisni službi Hilti ali svojem prodajnem svetovalcu.
Page 272: Garancija Proizvajalca Naprave
▶ Akumulatorsko baterijo oddajte v trgovini Hilti Store ali pa se obrnite na pristojno podjetje za odstranje- vanje odpadkov. ▶ Električnih orodij, naprav in akumulatorskih baterij ne zavrzite skupaj z gospodinjskimi odpadki! RoHS (direktiva o omejevanju uporabe določenih nevarnih snovi) Na spodnji povezavi najdete preglednico z nevarnimi snovmi: BX3 qr.hilti.com/r7775899 BX3-L...
Page 273 Данни за документацията Към настоящата документация • Преди въвеждане в експлоатация прочетете настоящата документация. Това е предпоставка за безопасна работа и безаварийна употреба. • Съблюдавайте указанията за безопасност и предупреждение в настоящата документация и върху продукта. • Съхранявайте Ръководството за експлоатация винаги заедно с продукта и предавайте продукта на други...
Page 274 директиви и стандарти. Копие на Декларацията за съответствие ще намерите в края на настоящата документация. Тук се съхранява Техническата документация: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Безопасност Общи указания за безопасност при електроинструменти...
Page 275 ▶ Предпазвайте електроинструментите от дъжд или влага. Проникването на вода в електроинст- румента увеличава риска от електрически удар. Безопасен начин на работа ▶ Бъдете концентрирани, следете внимателно действията си и постъпвайте разумно при работа с електроинструменти. Не използвайте електроинструмент, когато сте уморени или се намирате...
Page 276 съединение в контактите. При късо съединение в контактите на акумулатора може да се получат изгаряния или да възникне пожар. ▶ Ако акумулаторът се използва неправилно, от него може да излезе течност. Избягвайте контакт с течността. Излизащата от акумулатора течност може да причини кожни раздразнения или...
Page 277 ▶ Не използвайте уреда на места, където има опасност от пожари и експлозии освен ако не е налице специално разрешение за това. ▶ Никога не забивайте елементи в налични отвори освен ако това се препоръчва от Hilti (напр. DX-Kwik). Работно място...
Page 278 ▶ Ако акумулаторът е много горещ на пипане, той може да има дефект. Поставете продукта на незапалимо място, достатъчно отдалечено от запалими материали, където той може да бъде наблюдаван, и го оставете да се охлади. В този случай винаги се свързвайте с Вашия Hilti сервиз. Описание...
Page 279 основа (напр. дърво) и забивания в прекалено твърда основа (напр. високоустойчива стомана или много твърд естествен камък). ▶ За този продукт използвайте само литиево-йонните акумулатори на Hilti от тип B 22. ▶ За тези акумулатори използвайте само зарядните устройства на Hilti от серия C 4/36.
Page 280: Технически Данни
Акумулаторът е изтощен. Обем на доставката уред за директен монтаж BX 3 или BX 3-L , Ръководство за експлоатация. Други системни продукти, разрешени за Вашия продукт, ще намерите във Вашия Център на Hilti или онлайн на: www.hilti.com Технически данни Уред за директен монтаж...
Page 281 Типово ниво на звуковото налягане на емисиите по крива А Бетон 90 дБ (при забиване на пирони) (L Стомана 94 дБ Отклонение от посочените звукови нива (K) 3 дБ Едноосови общи стойности на вибрациите (в z-посока) Емисионна стойност на вибрациите (при забиване на пи- Бетон...
Page 282 Поставяне на болтоводач 1. Изключете уреда за директен монтаж. → страница 277 2. Извадете акумулатора. → страница 275 3. Издърпайте механизма за подаване на пирони в посока надолу, докато се застопори. 4. Изпразнете магазинното устройство. → страница 278 5. Плъзнете блокировката на болтоводача по посока на стрелката до крайна позиция и я задръжте в тази...
Page 283 Включване/изключване на уред за директен монтаж 6.2.1 Включване на уред за директен монтаж ПРЕДУПРЕЖДЕНИЕ Опасност от нараняване! Притискането на уреда за директен монтаж към някоя част от тялото може да причини тежки наранявания поради задействане по невнимание. ▶ Никога на притискайте уреда за директен монтаж в ръката Ви или друга част от тялото. ▶...
Page 284: Обслужване И Поддръжка
ПРЕДУПРЕЖДЕНИЕ Опасност от нараняване и повреда на уреда за директен монтаж. Използването на неподходящи предмети вместо препоръчаните оригинални принадлежнасти на Hilti може да причини наранявания и да повреди уреда за директен монтаж. ▶ За освобождаването на заседнал пирон използвайте само препоръчания комплект тесли за вадене...
Page 285 за изправно функциониране. • Не работете с акумулаторния уред при наличие на повреди и/или смущения във функциите. Незабавно предайте уреда в сервиз на Hilti за ремонт. • След извършване на дейности по обслужване и поддръжка монтирайте всичи защитни устройства и проверете функциите.
Page 286: Третиране На Отпадъци
▶ Покривайте връзките с непроводим материал, за да предотвратите къси съединения. ▶ Изхвърляйте акумулаторите по такъв начин, че да не могат да попаднат в ръцете на деца. ▶ Изхвърляйте акумулатора във Вашия Hilti Store или се свържете с местната компания за управле- ние на отпадъците.
Page 287 Гаранция на производителя ▶ При въпроси относно гаранционните условия, моля, обърнете се към Вашия партньор на Hilti по места. 2180111 Български *2180111* Printed: 19.07.2018 | Doc-Nr: PUB / 5376263 / 000 / 01...
Page 288 Date privind documentaţia Referitor la această documentaţie • Înainte de punerea în funcţiune, citiţi complet această documentaţie. Aceasta este condiţia necesară pentru un lucru în siguranţă şi pentru o manevrare fără defecţiuni. • Aveţi în vedere indicaţiile de securitate şi de avertizare din această documentaţie şi de pe produs. •...
Page 289 O imagine a declaraţiei de conformitate găsiţi la finalul acestei documentaţii. Documentaţiile tehnice sunt stocate aici: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Securitate Instrucţiuni de ordin general privind securitatea şi protecţia muncii pentru sculele electrice ATENŢIONARE! Citiţi toate instrucţiunile de protecţie a muncii şi instrucţiunile de lucru.
Page 290 Securitatea persoanelor ▶ Procedaţi cu atenţie, concentraţi-vă la ceea ce faceţi şi lucraţi în mod raţional atunci când manevraţi o sculă electrică. Nu folosiţi nicio sculă electrică dacă sunteţi obosit sau vă aflaţi sub influenţa drogurilor, alcoolului sau medicamentelor. Un moment de neatenţie în folosirea sculei electrice poate duce la accidentări serioase.
Page 291 Service ▶ Încredinţaţi repararea sculei electrice a dumneavoastră numai personalului calificat de specialitate şi numai în condiţiile folosirii pieselor de schimb originale. În acest fel, este garantată menţinerea siguranţei de exploatare a sculei electrice. Instrucţiuni de protecţie a muncii pentru aparatele de fixare ▶...
Page 292 ▶ Nu folosiţi aparatul în locuri în care există pericol de incendiu şi de explozie, cu excepţia cazului în care el este avizat special în acest scop. ▶ Nu implantaţi elemente în găuri existente, exceptând cazul în care aceste lucru este recomandat de Hilti (de ex. DX-Kwik).
Page 293 Hilti fabricate special în acest scop şi redresoare şi acumulatori recomandaţi de Hilti. Recomandările oferite de Hilti privind fixarea şi utilizarea sunt valabile numai în cazul respectării acestor condiţii.
Page 294 Starea de încărcare este sub 10 %. Acumulatorul este slab. Setul de livrare Aparat de implantare BX 3 sau BX 3-L , manual de utilizare. Alte produse din sistem, avizate pentru produsul dumneavoastră, găsiţi la centrul dumneavoastră Hilti sau online la: www.hilti.com Română 2180111 *2180111* Printed: 19.07.2018 | Doc-Nr: PUB / 5376263 / 000 / 01...
Page 295: Date Tehnice
Date tehnice Aparat de implantare BX 3 BX 3-L Greutate, conform EPTA- B 22/2.6 LiIon (02) 4,0 kg 4,0 kg Procedure 01/2003 B 22/3.0 Li-Ion (01) 4,1 kg 4,1 kg B 22/5.2 Li-Ion (01) 4,3 kg 4,3 kg Lungimea cuielor magazinate 14 mm …...
Page 296 Pregătirea lucrului AVERTISMENT Pericol de accidentare Prin pornirea involuntară! ▶ Înainte de introducerea acumulatorului, asiguraţi-vă că produsul aferent este deconectat. ▶ Înlăturaţi acumulatorul înainte de a realiza reglaje la maşină sau de a schimba accesorii. Aveţi în vedere indicaţiile de securitate şi de avertizare din această documentaţie şi de pe produs. Introducerea acumulatorului Pentru a atinge durata de serviciu maximă...
Page 297 ▶ Utilizaţi agăţătoarea de centură/pentru schelă numai atât timp cât este necesar. Depuneţi aparatul într-un loc sigur, dacă nu îl utilizaţi pentru un interval lung de timp. Încărcare pentru regim de funcţionare cu magazie de alimentare ATENŢIONARE Pericol de strivire! Retractarea bruscă a cursorului pentru cuie poate produce striviri şi poate cauza deteriorări la aparatul de implantare.
Page 298 4. Duceţi înapoi cursorul pentru cuie în poziţia iniţială. Cuie înţepenite Unele cuie se pot înţepeni în ghidajul de bolţuri. Cu ajutorul setului de extragere prin percuţie X-NP puteţi îndepărta cuiele înţepenite din ghidajul de bolţuri. Accesorii găsiţi la centrul dumneavoastră Hilti sau online la www.hilti.com. Română...
Page 299: Îngrijirea Şi Întreţinerea
Pericol de accidentare şi deteriorare a aparatului de implantare. Utilizarea de obiecte inadecvate în locul accesoriile originale recomandate de Hilti poate duce la accidentări şi poate deteriora aparatul de implantare. ▶ Utilizaţi pentru desprinderea unui cui înţepenit exclusiv setul recomandat de extragere prin percuţie.
Page 300 Asistenţă în caz de avarii În cazul avariilor care nu sunt prezentate în acest tabel sau pe care nu le puteţi remedia prin mijloace proprii, vă rugăm să vă adresaţi centrul nostru de service Hilti. Avarie Cauza posibilă Soluţie Elementul elastic nu este ten- Acumulator gol.
Page 301 Aparatele Hilti sunt fabricate într-o proporţie mare din materiale reutilizabile. Condiţia necesară pentru reciclare este separarea corectă a materialelor. În multe ţări, Hilti preia aparatele dumneavoastră vechi pentru revalorificare. Solicitaţi relaţii la centrul pentru clienţi Hilti sau la consilierul dumneavoastră de vânzări. Evacuarea ca deşeu a acumulatorilor Dacă...
Page 302 Dokümantasyon verileri Bu doküman için • Çalıştırmadan önce bu dokümanı okuyunuz. Bu, güvenli çalışma ve arızasız kullanım için ön koşuldur. • Bu dokümanda ve ürün üzerinde bulunan güvenlik ve uyarı bilgilerine dikkat ediniz. • Kullanım kılavuzunu her zaman ürün üzerinde bulundurunuz ve ürünü sadece bu kılavuz ile birlikte başka kişilere veriniz.
Page 303 Burada tanımlanan ürünün, geçerli yönetmeliklere ve normlara uygun olduğunu kendi sorumluluğumuzda beyan ederiz. Bu dokümantasyonun sonunda uygunluk beyanının bir kopyasını bulabilirsiniz. Teknik dokümantasyonlar eklidir: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Güvenlik Elektrikli el aletleri için genel güvenlik uyarıları...
Page 304 ▶ İstem dışı çalışmayı önleyiniz. Aküyü bağlamadan, yerleştirmeden veya taşımadan önce elektrikli el aletinin kapalı olduğundan emin olunuz. Elektrikli el aletini taşırken parmağınız şalterde ise veya alet açık konumda güç kaynağına takılırsa bu durum kazalara yol açabilir. ▶ Elektrikli el aletini devreye almadan önce ayar aletlerini veya vidalama anahtarlarını çıkartınız. Dönen bir alet parçasında bulunan bir alet veya anahtar yaralanmalara yol açabilir.
Page 305 ◁ Bütün parçalar doğru takılmış olmalıdır ve aletin kusursuz bir şekilde çalışması için tüm koşullar yerine getirilmiş olmalıdır. Kullanım kılavuzunda aksi bir açıklama yapılmamışsa hasarlı parçalar usulüne uygun olarak Hilti servisi tarafından onarılmalı veya değiştirilmelidir. ▶ Elektrik hatları üzerinde çakma işlemi yapmadan önce zemini kontrol ediniz.
Page 306 ▶ Darbe almış, bir metreden daha yüksek bir yerden düşmüş veya başka bir şekilde hasar görmüş aküleri kullanmayınız veya şarj etmeyiniz. Bu durumda her zaman Hilti servisi ile irtibat kurunuz. ▶ Akü tutulamayacak kadar sıcaksa arızalı olabilir. Ürünü yanıcı malzemelerden yeterli bir uzaklıkta, gözlemleyebileceğiniz yanmaz bir zemin üzerine koyunuz ve soğuması...
Page 307 Çivi çakma tabancası, akü ve sabitleme elemanları bir teknik birim oluşturur. Yani bu çivi çakma tabancasıyla sorunsuz bir sabitleme işlemi ancak, alet için özel olarak üretilmiş olan Hilti sabitleme elemanlarının ve Hilti tarafından tavsiye edilen şarj cihazları ve akülerin kullanılması durumunda gerçekleşebilir. Hilti tarafından belirtilen sabitleme ve uygulama önerileri ancak, bu koşulların sağlanması...
Page 308 Bir LED yeşil yanıp sönüyor. • Doluluk durumu %10'un altında. Akü zayıf. Teslimat kapsamı Çivi çakma tabancası BX 3 veya BX 3-L, kullanım kılavuzu. Ürünleriniz için izin verilen diğer sistem ürünleri Hilti Center veya internetteki şu adreste bulabilirsiniz: www.hilti.com Türkçe 2180111 *2180111*...
Page 309: Teknik Veriler
Teknik veriler Çivi çakma tabancası BX 3 BX 3-L 01/2003 EPTA Prosedürü'ne B 22/2.6 LiIon (02) 4,0 kg 4,0 kg göre ağırlık B 22/3.0 LiIon (01) 4,1 kg 4,1 kg B 22/5.2 Li-Ion (01) 4,3 kg 4,3 kg Magazinlenmiş çivi uzunluğu 14 mm …...
Page 310 Çalışma hazırlığı DİKKAT Yaralanma tehlikesi kazara çalışmaya başlama nedeniyle! ▶ Aküyü takmadan önce ilgili ürünün kapalı konumda olduğundan emin olunuz. ▶ Cihazın ayarlarını yapmadan veya aksesuarları değiştirmeden önce aküyü çıkartınız. Bu dokümanda ve ürün üzerinde bulunan güvenlik ve uyarı bilgilerine dikkat ediniz. Akünün yerleştirilmesi Akülerin maksimum ürün ömrüne kadar kullanmak için akü...
Page 311 Magazin işletimi için çivi takılması İKAZ Ezilme tehlikesi! Çivi iticinin geri sekmesi parmaklarda ezilmelere yol açabilir ve çivi çakma tabancasında hasara neden olabilir. ▶ Çivi iticiyi aşağı çekerken yerine tam olarak oturduğundan emin olunuz. Çivi iticinin geri sekmesine izin vermeyiniz. 1.
Page 312 çivileri çakım kafasından çıkartabilirsiniz. adresinde bulabilirsiniz. İKAZ Yaralanma tehlikesi ve çivi çakma tabancasının hasar görme tehlikesi. Önerilen Hilti orijinal aksesu- arlarının haricinde uygun olmayan parçaların kullanılması yaralanmalara ve çivi çakma tabancasının hasar görmesine neden olabilir. ▶ Sıkışan çivileri çıkartmak için sadece tavsiye edilen sıkışma çözme setini kullanınız.
Page 313 Bakım ve onarım çalışmalarından sonra tüm koruma tertibatları yerleştirilmeli ve fonksiyonları kontrol edilmelidir. Güvenli çalışma için sadece orijinal yedek parçalar ve sarf malzemeleri kullanınız. Tarafımızdan onaylanmış, yedek parçaları, aksesuarları ve sarf malzemelerini Hilti Store veya adresinde bulabilirsiniz. www.hilti.group | USA: www.hilti.com Alet ucu iç kısmının temizlenmesi 1.
Page 314: Arıza Durumunda Yardım
▶ Aleti ve aküleri çocukların ve yetki verilmeyen kişilerin ulaşamayacağı yerlerde depolayınız. ▶ Uzun süren depolama sonrası kullanmadan önce aletin ve akülerin hasar görmüş olup olmadığını kontrol ediniz. Arıza durumunda yardım Bu tabloda listelenmemiş veya kendi başınıza gideremediğiniz arızalarda lütfen yetkili Hilti servisi ile irtibat kurunuz. Arıza Olası sebepler Çözüm...
Page 315: Üretici Garantisi
▶ Kısa devreleri önlemek için, akünün bağlantılarını iletken olmayan bir malzeme ile kapatınız. ▶ Aküleri, çocukların ellerine geçmeyecek şekilde imha ediniz. ▶ Aküyü size en yakın Hilti Store'da imha ediniz veya imha etmek için yetkili şirketinize başvurunuz. ▶ Elektrikli el aletlerini, elektronik cihazları ve aküleri evdeki çöplere atmayınız! RoHS (Tehlikeli madde kullanımını...
Page 316 ‫ﺪ‬ ‫ﻨ ﺘ‬ ‫ﺴ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ‬ ‫ﻧ ﺎ‬ ‫ﻴ ﺑ‬ ‫ﺪ‬ ‫ﻨ ﺘ‬ ‫ﺴ‬ ‫ﻤ ﻟ‬ ‫ﺍ ﺍ‬ ‫ﺬ‬ ‫ﻫ‬ ‫ﻝ‬ ‫ﻮ‬ ‫ﺣ‬ ‫ﻥ‬ ‫ﻭ‬ ‫ﺪ‬ ‫ﺑ‬ ‫ﻡ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﺨ ﺘ‬ ‫ﺳ‬ ‫ﻻ‬ ‫ﺍ ﻭ‬ ‫ﻦ‬ ‫ﻣ...
Page 317 ‫ﺔ ﻴ‬ ‫ﻨ ﻔ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﻨ ﺘ‬ ‫ﺴ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE ‫ﺔ‬ ‫ﻣ‬ ‫ﻼ‬ ‫ﺴ‬ ‫ﻟ ﺍ‬ ‫ﺔ‬ ‫ﻴ ﺋ‬ ‫ﺎ ﺑ‬ ‫ﺮ ﻬ‬...
Page 318 ‫ﺔ ﻳ‬ ‫ﺎ ﻗ‬ ‫ﻮ‬ ‫ﻟ ﺍ‬ ‫ﻉ ﺎ‬ ‫ﻨ ﻗ‬ ‫ﻞ‬ ‫ﺜ ﻣ‬ ، ‫ﺔ ﻴ‬ ‫ﺼ‬ ‫ﺨ‬ ‫ﺷ‬ ‫ﺔ ﻳ‬ ‫ﺎ ﻗ‬ ‫ﻭ‬ ‫ﺕ‬ ‫ﺍ ﺰ‬ ‫ﻴ ﻬ‬ ‫ﺠ ﺗ‬ ‫ء ﺍ‬ ‫ﺪ‬ ‫ﺗ‬ ‫ﺭ ﺍ‬ ‫. ﺔ‬ ‫ﻴ‬...
Page 319 ‫ﺖ‬ ‫ﻴ ﺒ‬ ‫ﺜ ﺘ‬ ‫ﻟ ﺍ‬ ‫ﺓ‬ ‫ﺰ‬ ‫ﻬ ﺟ‬ ‫ﺄ ﺑ‬ ‫ﺔ‬ ‫ﺻ‬ ‫ﺎ ﺨ‬ ‫ﻟ ﺍ‬ ‫ﺔ‬ ‫ﻣ‬ ‫ﻼ‬ ‫ﺴ‬ ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺍ‬ ‫ﺩ‬ ‫ﺎ‬ ‫ﺷ‬ ‫ﺭ ﺇ‬ ‫ﺔ‬ ‫ﻳ ﺎ‬ ‫ﻨ ﻋ‬ ‫ﻥ‬ ‫ﻭ‬ ‫ﺪ‬ ‫ﺑ‬...
Page 320 ‫ﺮ‬ ‫ﻴ ﻏ‬ ‫ﻰ‬ ‫ﻟ ﺇ‬ ‫ﺓ‬ ‫ﺭ ﺎ‬ ‫ﺷ‬ ‫ﻹ ﺍ‬ ‫ﻢ‬ ‫ﺘ ﺗ‬ ‫ﻢ‬ ‫ﻟ‬ ‫ﺎ ﻣ‬ ، Hilti ‫. ﺔ‬ ‫ﻴ ﺋ ﺎ‬ ‫ﺑ ﺮ‬ ‫ﻬ ﻛ‬ ‫ﺕ‬ ‫ﻼ‬ ‫ﺻ‬ ‫ﻭ‬ ‫ﺩ‬ ‫ﻮ‬ ‫ﺟ‬ ‫ﻭ‬ ‫ﺚ‬ ‫ﻴ ﺣ‬...
Page 321 ‫ﺯ ﺎ‬ ‫ﻬ ﺟ‬ ‫ﻞ‬ ‫ﺜ‬ ‫ﻤ ﻳ‬ ‫ﻚ‬ ‫ﻟ‬ ‫ﺬ‬ ‫ﻟ‬ ‫ﺔ‬ ‫ﻤ‬ ‫ﻤ‬ ‫ﺼ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ Hilti ‫ﻦ‬ ‫ﻣ‬ ‫ﺖ‬ ‫ﻴ ﺒ‬ ‫ﺜ ﺘ ﻟ‬ ‫ﺍ ﺮ‬ ‫ﺻ‬ ‫ﺎ‬ ‫ﻨ ﻋ‬ ‫ﻡ‬ ‫ﺍ‬ ‫ﺪ‬ ‫ﺨ ﺘ‬ ‫ﺳ‬...
Page 322 ‫ﻮ‬ ‫ﻤ‬ ‫ﺠ‬ ‫ﻣ‬ ‫ﻝ‬ ‫ﺎ ﻤ‬ ‫ﻌ ﺘ‬ ‫ﺳ‬ ‫ﻻ ﺍ‬ ‫ﻞ‬ ‫ﻴ ﻟ‬ ‫ﺩ‬ ، BX 3-L ‫ﻭ ﺃ‬ BX 3 ‫ﺲ‬ ‫ﺒ ﻜ‬ ‫ﻟ ﺍ‬ ‫ﺯ ﺎ‬ ‫ﻬ ﺟ‬ Hilti ‫ﺖ‬ ‫ﻧ ﺮ‬ ‫ﺘ ﻧ‬ ‫ﻹ ﺍ‬...
Page 323 ‫ﻟ ﺍ‬ ‫ﺕ‬ ‫ﺎ ﻔ‬ ‫ﺻ‬ ‫ﺍ‬ ‫ﻮ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺲ‬ ‫ﺒ‬ ‫ﻜ‬ ‫ﻟ ﺍ‬ ‫ﺯ ﺎ‬ ‫ﻬ ﺟ‬ BX 3-L BX 3 ‫ﻢ‬ ‫ﺠ‬ ‫ﻛ‬ ‫ﻢ‬ ‫ﺠ‬ ‫ﻛ‬ B 22/2.6 Li-Ion (02) ‫ﻝ‬ ‫ﻮ‬ ‫ﻛ‬ ‫ﻮ‬ ‫ﺗ‬ ‫ﻭ‬...
Page 324 ‫ﻞ‬ ‫ﻤ‬ ‫ﻌ‬ ‫ﻠ ﻟ‬ ‫ﺮ ﻴ‬ ‫ﻀ‬ ‫ﺤ ﺘ‬ ‫ﻟ ﺍ‬ ‫ﺱ‬ ‫ﺮ ﺘ‬ ‫ﺣ ﺍ‬ ‫! ﺩ‬ ‫ﻮ‬ ‫ﺼ‬ ‫ﻘ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺮ ﻴ‬ ‫ﻏ‬ ‫ﻞ‬ ‫ﻴ‬ ‫ﻐ‬ ‫ﺸ‬ ‫ﺘ‬ ‫ﻟ ﺍ‬ ‫ﻝ‬ ‫ﻼ‬ ‫ﺧ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﺔ‬...
Page 325 ‫ﻪ‬ ‫ﻣ‬ ‫ﺪ‬ ‫ﺨ ﺘ‬ ‫ﺴ‬ ‫ﺗ‬ ‫ﻻ‬ ‫ﺎ ﻣ‬ ‫ﺪ‬ ‫ﻨ ﻋ‬ ، ‫ﻦ‬ ‫ﻣ ﺁ‬ ‫ﻥ‬ ‫ﺎ ﻜ‬ ‫ﻣ‬ ‫ﻲ‬ ‫ﻓ‬ ‫ﺯ ﺎ‬ ‫ﻬ ﺠ‬ ‫ﻟ ﺍ‬ ‫ﻊ‬ ‫ﺿ‬ ‫. ﺔ‬ ‫ﺟ‬ ‫ﺎ ﺤ‬ ‫ﻟ ﺍ‬ ‫ﺭ‬ ‫ﺪ‬ ‫ﻘ...
Page 326 ‫ﺮ ﻔ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺮ ﻴ‬ ‫ﻣ ﺎ‬ ‫ﺴ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺽ‬ ‫ﺮ ﻌ‬ ‫ﺘ ﺗ‬ ‫ﺪ‬ ‫ﻗ‬ www.hilti.com ‫ﺖ‬ ‫ﻧ ﺮ‬ ‫ﺘ ﻧ‬ ‫ﻹ ﺍ‬ ‫ﻊ‬ ‫ﻗ‬ ‫ﻮ‬ ‫ﻣ‬ ‫ﻰ‬ ‫ﻠ ﻋ‬ ‫ﻭ ﺃ‬ Hilti ‫ﺰ ﻛ‬...
Page 327 ‫ﻰ‬ ‫ﻠ ﻋ‬ ‫ﺮ‬ ‫ﺼ‬ ‫ﺘ‬ ‫ﻗ ﺍ‬ ‫ﻦ‬ ‫ﻣ‬ ‫ﻵ ﺍ‬ ‫ﻞ‬ ‫ﻴ ﻐ‬ ‫ﺸ‬ ‫ﺘ ﻠ ﻟ‬ Hilti Store ‫ﺖ‬ ‫ﻧ ﺮ‬ ‫ﺘ ﻧ‬ ‫ﻹ ﺍ‬ ‫ﻊ‬ ‫ﻗ‬ ‫ﻮ‬ ‫ﻣ‬ ‫ﻰ‬ ‫ﻠ ﻋ‬ ‫ﻭ ﺃ‬ ‫ﺮ ﺠ‬ ‫ﺘ ﻣ‬...
Page 328 ‫ﺍ ﻭ‬ ‫ﺮ‬ ‫ﻴ ﻏ‬ ‫ﺕ‬ ‫ﻻ‬ ‫ﻼ ﺘ‬ ‫ﺧ ﺍ‬ ‫ﺩ‬ ‫ﻮ‬ ‫ﺟ‬ ‫ﻭ‬ ‫ﺔ ﻟ‬ ‫ﺎ ﺣ‬ ‫ﻲ‬ ‫ﻓ‬ Hilti ‫ﻞ‬ ‫ﺤ‬ ‫ﻟ ﺍ‬ ‫ﻞ‬ ‫ﻤ‬ ‫ﺘ ﺤ‬ ‫ﻤ‬ ‫ﻟ ﺍ‬ ‫ﺐ‬ ‫ﺒ‬ ‫ﺴ‬ ‫ﻟ ﺍ‬ ‫ﻞ‬ ‫ﻠ ﺨ‬...
Page 329 ‫ﻘ ﺗ‬ ‫ﺔ‬ ‫ﻔ‬ ‫ﺻ‬ ‫ﺍ‬ ‫ﻮ‬ ) ‫ﻣ‬ RoHS ‫ﺔ‬ ‫ﻔ‬ ‫ﺻ‬ ‫ﺍ‬ ‫ﻮ‬ ‫ﻣ‬ BX3 qr.hilti.com/r7775899 BX3-L qr.hilti.com/r7775857 ‫ﻲ‬ ‫ﻟ ﺎ‬ ‫ﺘ ﻟ ﺍ‬ ‫ﻂ‬ ‫ﺑ‬ ‫ﺍ ﺮ‬ ‫ﻟ ﺍ‬ ‫ﺖ‬ ‫ﺤ ﺗ‬ ‫ﺓ‬ ‫ﺮ ﻴ‬ ‫ﻄ‬ ‫ﺨ‬...
Page 330 Informācija par dokumentāciju Par šo dokumentāciju • Pirms ekspluatācijas sākšanas obligāti izlasiet šo dokumentāciju. Tas ir priekšnoteikums darba drošībai un izstrādājuma lietošanai bez traucējumiem. • Ievērojiet drošības norādījumus un brīdinājumus, kas atrodami šajā dokumentācijā un uz izstrādājuma. • Vienmēr glabājiet lietošanas instrukciju izstrādājuma tuvumā un nododiet to kopā ar izstrādājumu, ja tas tiek nodots citām personām.
Page 331 Uzņemoties pilnu atbildību, mēs apliecinām, ka šeit aprakstītais izstrādājums atbilst šādām direktīvām un standartiem: Atbilstības deklarācijas attēls ir atrodams šīs dokumentācijas beigās. Tehniskā dokumentācija ir saglabāta šeit: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Drošība Vispārīgi drošības norādījumi par darbu ar elektroiekārtām BRĪDINĀJUMS! Izlasiet visus drošības norādījumus un instrukcijas.
Page 332 aizsargu) lietošana atbilstoši elektroiekārtas tipam un veicamā darba raksturam ļauj izvairīties no savainojumiem. ▶ Nepieļaujiet iekārtas nekontrolētas ieslēgšanās iespēju. Pirms akumulatora pievienošanas, elek- troiekārtas satveršanas vai pārvietošanas pārliecinieties, ka tā ir izslēgta. Ja iekārtas pārvietošanas laikā pirksts atrodas uz slēdža vai ja ieslēgta iekārta tiek pievienota elektrotīklam, var notikt nelaimes gadījums.
Page 333 ◁ Visām detaļām ir jābūt pareizi iestiprinātām un jāatbilst visiem tehniskajiem noteikumiem, lai būtu garantēta nevainojama iekārtas darbība. Ja lietošanas instrukcijā nav norādīts citādi, bojātu detaļu remonts vai nomaiņa jāveic tikai Hilti servisa darbiniekiem. ▶ Pārbaudiet virsmu pirms elementu nostiprināšanas virs elektriskajiem vadiem.
Page 334 ▶ Nelietojiet iekārtu vietās, kur pastāv ugunsbīstamība un eksplozijas risks, izņemot gadījumus, kad tā ir īpaši sertificēta lietošanai šādā vidē. ▶ Nemēģiniet nostiprināt elementus jau esošās atverēs, izņemot ja to iesaka Hilti (piemēram, DX-Kwik). Darba vieta ▶ Turiet darba vietā kārtībā. Nodrošiniet, lai darba vietā neatrastos priekšmeti, kas var izraisīt traumas.
Page 335 šo montāžas iekārtu ir nodrošināta tikai tad, ja izmanto speciāli tai izgatavotos Hilti stiprinājuma elementus, kā arī Hilti ieteiktos lādētājus un akumulatorus. Tikai tad, ja ir izpildīts šis nosacījums, ir spēkā Hilti ieteikumi par stiprināšanu un iekārtas lietošanu.
Page 336 • Uzlādes līmenis mazāks nekā 10 %. Akumula- tors ir pārāk izlādējies. Piegādes komplektācija Montāžas iekārta BX 3 vaiBX 3-L, lietošanas instrukcija. Citus šim izstrādājumam izmantojamus sistēmas produktus meklējiet Hilti servisa centrā vai tīmekļvietnē www.hilti.com. Latviešu 2180111 *2180111* Printed: 19.07.2018 | Doc-Nr: PUB / 5376263 / 000 / 01...
Page 337: Tehniskie Parametri
Tehniskie parametri Montāžas iekārta BX 3 BX 3-L Svars saskaņā ar EPTA B 22/2.6 LiIon (02) 4,0 kg 4,0 kg procedūru 01/2003 B 22/3.0 LiIon (01) 4,1 kg 4,1 kg B 22/5.2 Li-Ion (01) 4,3 kg 4,3 kg Naglu garums magazīnā...
Page 338: Sagatavošanās Darbam
Sagatavošanās darbam IEVĒROT PIESARDZĪBU! Traumu risks nejaušas iedarbošanās gadījumā! ▶ Pirms akumulatora ievietošanas pārliecinieties, ka attiecīgais izstrādājums ir izslēgts. ▶ Pirms iekārtas iestatīšanas vai piederumu nomaiņas izņemiet no iekārtas akumulatoru. Ievērojiet drošības norādījumus un brīdinājumus, kas atrodami šajā dokumentācijā un uz izstrādājuma. Akumulatora ievietošana Lai nodrošinātu maksimālu akumulatora kalpošanas ilgumu, apmainiet iekārtā...
Page 339 Uzpilde magazīnas režīmam BRĪDINĀJUMS! Iespiešanas risks! Naglu bīdītāja atsitiens var izraisīt pirkstu iespiešanu un montāžas iekārtas bojājumus. ▶ Pavelkot naglu bīdītāju uz leju, raugieties, lai tas droši nofiksējas. Neļaujiet naglu bīdītājam atsisties atpakaļ. 1. Pavelciet naglu bīdītāju uz leju, līdz tas nofiksējas. 2.
Page 340 4. Pārvietojiet naglu bīdītāju atpakaļ sākotnējā pozīcijā. Iestrēgušas naglas Atsevišķas naglas var iestrēgt stiprinājuma elementu vadotnē. Ar caursitņu komplekta X-NP palīdzību iespējams izņemt iestrēgušas naglas no stiprinājuma elementu vadotnes. Piederumus meklējiet Hilti servisa centrā vai tīmekļvietnē www.hilti.com. BRĪDINĀJUMS! Traumu un montāžas iekārtas bojājumu risks. Neatbilstīgu priekšmetu lietošana Hilti ieteikto, oriģinālo piederumu vietā...
Page 341: Apkope Un Uzturēšana
Lai iekārtas lietošana būtu droša, izmantojiet tikai oriģinālās rezerves daļas un patēriņa materiālus. Rezerves daļas un patēriņa materiālus, kuru lietošanu kopā ar šo iekārtu mēs akceptējam, var atrast Hilti Store vai tīmekļvietnē. www.hilti.group | ASV: www.hilti.com. Iekārtas izvirzījuma iekšpuses tīrīšana 1.
Page 342: Traucējumu Novēršana
▶ Pirms atsākt iekārtas un akumulatoru lietošanu pēc ilgas uzglabāšanas, pārbaudiet, vai tie nav bojāti. Traucējumu novēršana Ja iekārtas darbībā radušies traucējumi, kas nav uzskaitīti šajā tabulā vai ko jums neizdodas novērst saviem spēkiem, lūdzu, meklējiet palīdzību mūsu Hilti servisā. Traucējums Iespējamais iemesls Risinājums...
Page 343 Nokalpojušo iekārtu utilizācija Hilti iekārtu izgatavošanā tiek izmantoti galvenokārt otrreiz pārstrādājami materiāli. Priekšnosacījums otrreizējai pārstrādei ir atbilstoša materiālu šķirošana. Daudzās valstīs Hilti pieņem nolietotās iekārtas otrreizējai pārstrādei. Lai saņemtu vairāk informācijas, vērsieties Hilti servisā vai pie sava pārdošanas konsultanta. Akumulatoru utilizācija Ja akumulatoru utilizācija netiek veikta pareizā...
Page 344 Dokumentų duomenys Apie šią instrukciją • Prieš pradėdami eksploatuoti, perskaitykite šią instrukciją. Tai yra saugaus darbo ir patikimo naudojimo sąlyga. • Laikykitės šioje instrukcijoje ir ant prietaiso pateiktų saugos nurodymų ir įspėjimų. • Šią naudojimo instrukciją visada laikykite kartu su prietaisu, prietaisą kitiems asmenims perduokite tik kartu su šia instrukcija.
Page 345 Prisiimdami visą atsakomybę pareiškiame, kad čia yra aprašytas gaminys atitinka galiojančias direktyvas ir normas. Atitikties deklaracijos kopiją rasite šios instrukcijos gale. Techninė dokumentacija saugoma čia: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Sauga Bendrieji saugos nurodymai dirbantiems su elektriniais įrankiais ĮSPĖJIMAS! Perskaitykite visus saugos nurodymus ir instrukcijas.
Page 346 medžiagų, alkoholio ar vaistų. Neatidumo akimirka dirbant su elektriniu įrankiu gali tapti rimtų sužalojimų priežastimi. ▶ Naudokite asmenines apsaugos priemones ir visuomet užsidėkite apsauginius akinius. Naudojant asmenines apsaugos priemones, pvz., respiratorių, neslystančius apsauginius batus, apsauginį šalmą, ausines ir kt., priklausomai nuo elektrinio įrankio tipo ir naudojimo, mažėja rizika susižaloti. ▶...
Page 347 ▶ Šio elektrinio įrankio netaikykite į save patį ar kitus netoliese esančius žmones. Prietaisą atsitiktinai įjungus, išstumiama vinis gali sužaloti. ▶ Elektrinio įrankio nejunkite tol, kol jis nebus patikimai atremtas į ruošinį. Jeigu elektrinis įrankis neturės kontakto su ruošiniu, iššauta vinis gali nuo tvirtinimo vietos atšokti. ▶...
Page 348 ▶ Akumuliatorius draudžiama ardyti, spausti, kaitinti iki aukštesnės kaip 80 °C temperatūros arba deginti. ▶ Nenaudokite ir neįkraukite akumuliatorių, kurie buvo patyrę smūgį, kritę iš didesnio kaip vieno metro aukščio ar yra kitokiu būdu pažeisti. Tokiu atveju visada kreipkitės į savo Hilti techninės priežiūros centrą.
Page 349 Kalimo prietaisas, akumuliatorius ir tvirtinimo elementai (vinys) sudaro techninę visumą. Tai reiškia, kad patikimas kalimas šiuo kalimo prietaisu gali būti garantuojamas tik tada, kai naudojami specialiai šiam prietaisui pagaminti Hilti tvirtinimo elementai (vinys) ir Hilti rekomenduojami krovikliai bei akumuliatoriai. Tik laikantis šių sąlygų, galioja Hilti pateiktos tvirtinimo ir naudojimo rekomendacijos.
Page 350 Įkrovos lygis mažesnis kaip 10 %. Akumuliato- rius yra per silpnas. Tiekiamas komplektas Kalimo prietaisas BX 3 arba BX 3-L, naudojimo instrukcija. Daugiau Jūsų turimam prietaisui skirtų sisteminių reikmenų rasite vietiniame Hilti techninės priežiūros centre arba tinklalapyje www.hilti.com Lietuvių 2180111 *2180111* Printed: 19.07.2018 | Doc-Nr: PUB / 5376263 / 000 / 01...
Page 351: Techniniai Duomenys
Techniniai duomenys Kalimo prietaisas BX 3 BX 3-L Svoris pagal B 22/2.6 Li-Ion (02) 4,0 kg 4,0 kg EPTAProcedure 01/2003 B 22/3.0 Li-Ion (01) 4,1 kg 4,1 kg B 22/5.2 Li-Ion (01) 4,3 kg 4,3 kg Į juostą sudėtų vinių ilgis 14 mm …...
Page 352: Pasiruošimas Darbui
Pasiruošimas darbui ATSARGIAI Sužalojimo pavojus dėl atsitiktinio paleidimo! ▶ Prieš įdėdami akumuliatorių, įsitikinkite, kad atitinkamas prietaisas yra išjungtas. ▶ Prieš nustatydami prietaisą ar keisdami reikmenis, išimkite akumuliatorių. Laikykitės šioje instrukcijoje ir ant prietaiso pateiktų saugos nurodymų ir įspėjimų. Akumuliatoriaus įdėjimas Kad akumuliatoriai tarnautų...
Page 353 Vinių dėjimas darbui su dėtuve ĮSPĖJIMAS Prispaudimo pavojus! Atšokdamas vinių stūmiklis gali suspausti pirštus ir pažeisti kalimo prietaisą. ▶ Vinių stūmiklį nuleisdami žemyn, kontroliuokite, kad jis patikimai užsifiksuotų. Neleiskite vinių stūmikliui atšokti. 1. Vinių stūmiklį traukite žemyn, kol užsifiksuos. 2. Leiskite vinių juostoms slysti į dėtuvę (ne daugiau kaip 3 juostos po 10 vinių). 3.
Page 354 Įstrigusios vinys Pavienės vinys gali strigti vinies kreipiančiojoje. Įstrigusias vinis iš vinies kreipiančiosios galite išimti naudodami išmušimo rinkinį X-NP. Šį reikmenį rasite vietiniame Hilti techninės priežiūros centre arba tinklalapyje www.hilti.com. ĮSPĖJIMAS Sužalojimo ir kalimo prietaiso pažeidimo pavojus. Netinkamų daiktų naudojimas vietoje rekomenduojamų...
Page 355 • Reguliariai tikrinti, ar matomos dalys nėra pažeistos ir ar valdymo elementai veikia nepriekaištingai. • Pažeisto ir / arba turinčio veikimo sutrikimų akumuliatorinio įrankio nenaudoti. Nedelsiant kreiptis į Hilti techninės priežiūros centrą dėl remonto. • Baigus techninės priežiūros ir einamojo remonto darbus, sumontuoti visus apsauginius įtaisus ir patikrinti jų...
Page 356 ▶ Prietaisą ir akumuliatorius laikyti vaikams bei neįgaliotiems asmenims neprieinamoje vietoje. ▶ Prieš naudojant po ilgesnio sandėliavimo, patikrinti, ar prietaisas ir akumuliatoriai nėra pažeisti. Pagalba sutrikus veikimui Pasitaikius sutrikimų, kurie nėra aprašyti šioje lentelėje arba kurių negalite pašalinti patys, kreipkitės į Hilti techninės priežiūros centrą. Sutrikimas Galima priežastis...
Page 357: Gamintojo Teikiama Garantija
▶ Kad būtų išvengta trumpojo jungimo, jungtis uždenkite elektrai nelaidžia medžiaga. ▶ Akumuliatorius utilizuokite taip, kad jie negalėtų patekti į vaikų rankas. ▶ Akumuliatorių pristatykite utilizuoti į savo Hilti Store arba kreipkitės į vietinę kompetentingą utilizavimo įmonę. ▶ Elektrinių įrankių, elektroninių prietaisų ir akumuliatorių neišmeskite į buitinius šiukšlynus! RoHS (direktyva dėl pavojingų...
Page 358 Andmed dokumentatsiooni kohta Kasutusjuhend • Enne seadme kasutuselevõttu lugege see kasutusjuhend läbi. See on ohutu kasutamise ja tõrgeteta töö eeldus. • Järgige kasutusjuhendis esitatud ja tootele märgitud ohutusnõudeid ja hoiatusi. • Hoidke kasutusjuhend alati seadme juures ja toote edasiandmisel teistele isikutele andke üle ka kasutusjuhend.
Page 359 Kinnitame ainuvastutajana, et käesolevas kasutusjuhendis kirjeldatud seade vastab kehtivate direktiivide ja standardite nõuetele: Vastavusdeklaratsiooni ärakirja leiate käesoleva kasutusjuhendi lõpust. Tehnilised dokumendid on saadaval: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Ohutus Üldised ohutusnõuded elektriliste tööriistade kasutamisel HOIATUS! Lugege läbi kõik ohutusnõuded ja juhised.
Page 360 ▶ Vältige elektrilise tööriista tahtmatut käivitamist. Veenduge, et elektriline tööriist on välja lülitatud, kui ühendate selle külge aku või kui seda tõstate või kannate. Kui hoiate elektrilise tööriista kandmisel sõrme lülitil või ühendate vooluvõrku sisselülitatud tööriista, võib tagajärjeks olla tööõnnetus. ▶...
Page 361 ◁ Et tagada seadme tõrgeteta töö, peavad kõik seadme osad olema õigesti paigaldatud ning vastama asjakohastele nõuetele. Kahjustada saanud osad tuleb lasta parandada või välja vahetada Hilti hooldekeskuses, kui kasutusjuhendis ei ole ette nähtud teisiti.
Page 362 ▶ Ärge kasutage magasini käepidemena. ▶ Ärge kasutage seadet põlengu- ja plahvatusohtlikes kohtades, välja arvatud juhul, kui seadmele on väljastatud sellekohane kasutusluba. ▶ Ärge laske kinnituselemente olemasolevatesse aukudesse, välja arvatud juhul, kui Hilti on seda soovita- nud (nt DX-Kwik). Töökoht ▶...
Page 363 Naelapüss, aku ja kinnituselemendid moodustavad tehnilise terviku. See tähendab, et veatu kinnitamine naelapüssiga on tagatud vaid siis, kui kasutatakse spetsiaalselt selleks ette nähtud Hilti kinnituselemente ja Hilti soovitatud laadimisseadmeid ja akusid. Üksnes nende nõuete järgimisel kehtivad Hilti kasutus- ja kinnitusalased soovitused.
Page 364: Tehnilised Andmed
Üks LED-tuli vilgub rohelise tulega. • Laetuse aste on alla 10%. Aku on peaaegu tühi. Tarnekomplekt Naelapüss BX 3 võiBX 3-L, kasutusjuhend. Teised süsteemi kuuluvad tooted, mida on lubatud tööriistaga kasutada, leiate Hilti müügiesindusest või veebisaidilt: www.hilti.com Tehnilised andmed Naelapüss BX 3...
Page 365 BX 3 BX 3-L Ligipääs 52 mm 46 mm Naelte läbimõõt 3 mm 2,75 mm … 3,0 mm Magasini mahutavus 30 naela 30 naela Surveteekonna pikkus 12 mm 12 mm Survejõud 50 N … 70 N 50 N … 70 N Töötemperatuur (ümbritseva keskkonna tempe-...
Page 366 Aku paigaldamine Akude maksimaalse tööea tagamiseks asendage aku kohe, kui aku jõudlus tuntavalt väheneb, uue täislaetud akuga. 1. Veenduge, et aku ja seadme kontaktid on vabad võõrkehadest. 2. Paigaldage aku ja laske sellel kuuldavalt kohale fikseeruda. ◁ Kui aku on paigaldatud, süttivad laetuse astme LED-tuld korraks. ETTEVAATUST Allakukkuvast akust põhjustatud oht.
Page 367 Töötamine Tugijala kasutamine Ühetasasel pinnal kergendab tugijalg naelapüssi asetamist pinnale täisnurga all, kuna täisnurkset asendit tuleb siis kontrollida veel vaid külgsuunast. Ebatasasel pinnal võib juhtuda, et tugijalg tuleb kokku panna, et seada naelapüssi pinna suhtes täisnurga alla. 6.1.1 Tugijala kokkuklappimine 1.
Page 368: Hooldus Ja Korrashoid
Avardikomplekti X-NP abil saab kinnikiilunud naelu poldijuhikust eemaldada. Lisatarvikud leiate Hilti müügiesindusest või veebist www.hilti.com. HOIATUS Kehavigastuste ja naelapüssi kahjustada saamise oht. Kui soovitatud Hilti originaaltarvikute asemel kasutatakse ebasobivaid elemente, võivad tagajärjeks olla kehavigastused ja naelapüss võib kahjustada saada. ▶ Kinnikiilunud naela vabastamiseks kasutage ainult soovitatud avardikomplekti.
Page 369 Vältige vedeliku sissetungimist. Korrashoid • Kontrollige regulaarselt, kas kõik nähtavad osad on terved ja kas juhtelemendid toimivad veatult. Kahjustuste ja/või tõrgete korral ei saa akutööriista kasutada. Laske tööriist kohe Hilti hooldekeskuses • parandada. • Pärast hooldus- ja korrashoiutöid paigaldage kõik kaitseseadised ja kontrollige nende toimivust.
Page 370 → Lehekülg 363 Utiliseerimine Hilti seadmed on suures osas valmistatud taaskasutatavatest materjalidest. Taaskasutuse eelduseks on materjalide korralik sorteerimine. Paljudes riikides kogub Hilti kasutusressursi ammendanud seadmed kokku. Lisateavet saate Hilti müügiesindusest. Akude utiliseerimine Asjatundmatu käitlemise korral võib akudest eralduda terviseohtlikke gaase või vedelikke.
Page 371 Інформація про документацію Інформація про цей документ • Перш ніж розпочинати роботу з інструментом, прочитайте цей документ. Це є передумовою безпечної роботи та відсутності несправностей під час застосування інструмента. • Дотримуйтеся попереджувальних вказівок та вказівок з техніки безпеки, наведених у цьому документі...
Page 372 Зі всією належною відповідальністю заявляємо, що описаний у цьому документі інструмент відповідає діючим директивам і стандартам. Копія сертифіката відповідності наведена у кінці цього документа. Технічна документація зазначена нижче: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE Безпека Загальні вказівки з техніки безпеки при роботі з електроінструментами...
Page 373 Безпека персоналу ▶ Будьте уважними, зосередьтеся на виконуваній операції, до роботи з електроінструментом ставтеся серйозно. Не користуйтеся електроінструментом, якщо Ви втомлені або перебу- ваєте під дією наркотичних речовин, алкоголю або лікарських засобів. Під час роботи з електроінструментом не відволікайтеся ні на мить, оскільки це може призвести до отримання серйозних...
Page 374 ▶ Для живлення електроінструментів застосовуйте лише спеціально призначені для цього акумуляторні батареї. Застосування інших акумуляторних батарей може призвести до отримання травм і виникнення пожежі. ▶ Акумуляторну батарею, яка не використовується, тримайте подалі від канцелярських скріпок, монет, ключів, цвяхів, гвинтів та інших дрібних металевих предметів, які могли б спричинити коротке...
Page 375 ◁ Усі деталі інструмента мають бути належним чином змонтовані та відповідати всім вимогам щодо забезпечення його безперебійної роботи. Пошкоджені деталі повинні бути відремонтовані або замінені в спеціалізованому сервісному центрі компанії Hilti, якщо в цій інструкції з експлуатації не вказано інше.
Page 376 ▶ Не використовуйте та не заряджайте акумуляторні батареї, які зазнали впливу ударного наванта- ження, впали з висоти більше одного метра або були пошкоджені іншим чином. У разі виникнення такої ситуації завжди звертайтеся до сервісної служби компанії Hilti. ▶ Якщо акумуляторна батарея гаряча на дотик, вона може бути пошкоджена. Залиште інструмент...
Page 377 занадто твердий природний камінь). ▶ Застосовуйте із цим інструментом лише літій-іонні акумуляторні батареї Hilti типу B 22. ▶ Для заряджання цих акумуляторних батарей використовуйте тільки зарядні пристрої Hilti типу C 4/36. Засоби безпеки Під час роботи з магазином діє функція розпізнавання цвяха – вона призначена для попередження...
Page 378 Стан заряду менше 10 %. Акумуляторна батарея розряджена. Комплект постачання Монтажний пістолет BX 3 або BX 3-L, інструкція з експлуатації. З іншим приладдям, допущеним до експлуатації з Вашим інструментом, Ви можете ознайомитися у найближчому сервісному центрі Hilti або на веб-сайті www.hilti.com Технічні...
Page 379: Підготовка До Роботи
Дані про шум та значення вібрації, виміряні згідно зі стандартом EN 60745 Наведені у цих рекомендаціях значення шумового тиску та вібрації виміряні згідно з установленою процедурою вимірювання та можуть використовуватися для порівняння електричних інструментів. Вони також придатні для попереднього оцінювання шумового та вібраційного навантаження. Наведені дані...
Page 380 ОБЕРЕЖНО Небезпека падіння акумуляторної батареї. Якщо акумуляторна батарея закріплена неналежним чином, вона може випасти під час роботи. ▶ Завжди контролюйте надійність закріплення акумуляторної батареї. 3. Переконайтеся, що акумуляторна батарея надійно закріплена в монтажному пістолеті. Діставання акумуляторної батареї 1. Вимкніть монтажний пістолет. → стор. 375 2.
Page 381 Під час роботи Використання опорної стійки Якщо поверхня основи рівна, то завдяки опорній стійці Вам буде зручніше встановити монтажний пістолет під прямим кутом до неї, оскільки Вам доведеться підтримувати його перпендикулярне положення тільки у боковому напрямку. Якщо поверхня нерівна, Вам може знадобитися закрити опорну...
Page 382 найближчому сервісному центрі компанії Hilti або на веб-сайті www.hilti.com. ПОПЕРЕДЖЕННЯ Небезпека отримання травм та пошкодження монтажного пістолета. Використання неналежних компонентів замість оригінального приладдя, рекомендованого компанією Hilti, може призвести до травмування осіб, а також до пошкодження монтажного пістолета. ▶ Щоб дістати цвях, який заклинило, використовуйте тільки рекомендований вибивач.
Page 383 Щоб гарантувати належну роботу інструмента, використовуйте тільки оригінальні запасні частини та видаткові матеріали. Рекомендовані запасні частини, видаткові матеріали та приладдя для Вашого інструмента Ви можете придбати у найближчому магазині Hilti Store або на веб-сайті www.hilti.group | США: www.hilti.com Чищення внутрішньої поверхні головки інструмента...
Page 384 робки. Передумовою для їхньої вторинної переробки є належне сортування відходів за типом ма- теріалу. У багатьох країнах світу компанія Hilti приймає старі інструменти для їхньої утилізації. Щоб отримати додаткову інформацію з цього питання, звертайтеся до сервісної служби компанії Hilti або до...
Page 385 кому замиканню. ▶ Утилізуйте акумуляторні батареї таким чином, щоб вони не потрапили до рук дітей. ▶ Щоб утилізувати акумуляторну батарею, передайте її до найближчого магазину Hilti Store або зверніться до представника відповідної компанії з утилізації відходів. ▶ Не викидайте електроінструменти, електронні пристрої та акумуляторні батареї у баки для...
Page 386 Эйч-Кон ЖШҚ, Армения Республикасы, Ереван қ., Бабаян көш., 10/1 үйі Өндірілген елі: жабдықтағы белгілеу тақтайшасын қараңыз. Өндірілген күні: жабдықтағы белгілеу тақтайшасын қараңыз. Тиісті сертификатты мына мекенжай бойынша табуға болады: www.hilti.ru Сақтау, тасымалдау және пайдалану шарттарына пайдалану бойынша нұсқаулықта белгіленгеннен басқа арнайы талаптар қойылмайды.
Page 387 келетінін толық жауапкершілікпен жариялаймыз. Сәйкестілік декларациясының суреті осы құжаттаманың соңында орналасқан. Техникалық құжаттама мына жерде сақталған: Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 2180111 Қазақ *2180111* Printed: 19.07.2018 | Doc-Nr: PUB / 5376263 / 000 / 01...
Page 388 Қауіпсіздік Электр құралдары үшін қауіпсіздік техникасы бойынша жалпы нұсқаулар ЕСКЕРТУ! Сақтық шаралары бойынша барлық нұсқауларды және нұсқауларды оқып шығыңыз. Төменде берілген нұсқауларды орындамау электр тогының соғуына, өртке әкелуі мүмкін және/немесе ауыр жарақаттарды тудыруы мүмкін. Қауіпсіздік техникасы бойынша барлық нұсқауларды және нұсқауларды келесі пайдаланушы үшін сақтаңыз.
Page 389 жұмысына теріс әсер етуі мүмкін зақымдардың жоқтығын тексеріңіз. Аспаптың зақымдалған бөліктерін оны қолдану алдында жөндеуге өткізіңіз. Электр құралға техникалық қызмет көрсету ережелерін сақтамау көп сәтсіз жағдайлардың себебі болып табылады. ▶ Кескіш аспаптардың үшкір және таза болуын қадағалау керек. Жұмыс күйінде сақталатын кескіш...
Page 390 ▶ Ешқашан аспапты құлатпаңыз. ▶ Қорапты тұтқыш ретінде пайдаланбаңыз. ▶ Арнайы рұқсат берілмеген болса, аспапты өрт немесе жарылыс қаупі бар жерлерде қолданбаңыз. ▶ Бар саңылаулардың ішіне Hilti компаниясы ұсыныс бергеннен басқа (мысалы, DX-Kwik) ешқандай элементтер салмаңыз. Жұмыс орны ▶ Жұмыс алаңында тәртіпті сақтаңыз. Жұмыс ортасын жарақаттауы мүмкін нысандардан бос күйде...
Page 391 Hilti сервистік қызметіңізге хабарласыңыз. ▶ Егер тиген кезде аккумулятор тым ыстық болса, ол ақаулы болуы мүмкін. Аспапты тұтану қаупі жоқ орынға, тұтанғыш материалдардан алыс, оны бақылауға болатындай қойыңыз және cуытып қойыңыз. Мұндай жағдайда әрдайым Hilti сервистік қызметіңізге хабарласыңыз. Сипаттама Өнімге шолу...
Page 392 орнату және тым қатты астыңғы бетке (мысалы, өте қатты болат немесе өте қатты табиғи тас) орнату жатады. ▶ Бұл өнім үшін тек B 22 қатарындағы Hilti Li-Ion аккумуляторларын ғана пайдаланыңыз. ▶ Аталған аккумуляторлар үшін тек C 4/36 сериялы Hilti зарядтағыш құрылғысын пайдаланыңыз.
Page 393: Техникалық Сипаттамалар
Зарядтау күйі 10 %-дан кем. Аккумулятор заряды тым төмен. Жеткізілім жинағы BX 3 немесе BX 3-L қондыру құралы, пайдалану бойынша нұсқаулық. Оған қоса, өніміңіз үшін рұқсат етілген жүйелік өнімді Hilti орталығында немесе келесі сайтта табуға болады: www.hilti.com Техникалық сипаттамалар Қондыру құралы...
Page 394: Жұмысқа Дайындық
үшін қосымша сақтық шараларын қолданыңыз, мысалы: электр аспабына және жұмыс аспаптарына техникалық қызмет көрсету, қолдардың жылуын сақтау, жұмыс процестерін дұрыс ұйымдастыру. Шуыл және діріл туралы ақпарат Әдеттегі Aтүзетілген эмиссиялық дыбыс күшінің деңгейі Бетон 101 дБ (шегелер пайдаланылғанда) (L Болат 105 дБ Әдеттегі...
Page 395 3. Шеге жапқышын бекітілгенше төмен тартыңыз. 4. Қорапты босатыңыз. → Бет 391 5. Бекіту бағыттауышының құлпын сағат бағытымен бекітілгенше жылжытыңыз. ◁ Бекіту бағыттауышы босатылады. 6. Бекіту бағыттауышын шығарыңыз. Бекіту бағыттауышын енгізу 1. Қондыру құралын өшіріңіз. → Бет 390 2. Аккумуляторды шығарыңыз. → Бет 388 3.
Page 396 Қондыру құралын қосу/өшіру 6.2.1 Қондыру құралын қосу ЕСКЕРТУ Жарақат алу қаупі бар! Қондыру құралын дене мүшесіне қысқан кезде, төмендетудің қате іске қосылуынан ауыр жарақаттар пайда болуы мүмкін. ▶ Қондыру құралын ешқашан қолыңыз не басқа дене мүшесімен қыспаңыз. ▶ Қосу/өшіру түймесін басыңыз. ◁...
Page 397 4. Шеге жапқышын шығару күйіне артқа бағыттаңыз. Қысылған шегелер Бөлек шегелер бекіту бағыттауышында қысылып қалуы мүмкін. X-NP ойғыш жинағының көмегімен қысылған шегелерді бекіту бағыттауышынан шығара аласыз. Аталған керек-жарақ Hilti орталығында немесе интернеттен www.hilti.com сайтында қолжетімді. ЕСКЕРТУ Жарақат алу қаупі және қондыру құралының зақымдалуы.
Page 398 ▶ Аспап пен аккумуляторларды балалар мен рұқсаты жоқ адамдардың қолы жетпейтін жерде сақтаңыз. ▶ Аспапты немесе аккумуляторларды ұзақ уақыт сақтаған соң, оларды пайдалану алдында зақымдарының бар-жоғын тексеріңіз. Ақаулықтардағы көмек Бұл кестеде келтірілмеген немесе өзіңіз түзете алмайтын ақаулықтар орын алғанда, Hilti қызмет көрсету орталығына хабарласыңыз. Ақаулық Ықтимал себеп Шешім...
Page 399: Кәдеге Жарату
жағын тазалаңыз. → Бет 392 ластану. Кәдеге жарату Hilti аспаптары қайта өңдеу үшін жарамды көптеген материалдардың санын қамтиды. Кәдеге жарату алдында материалдарды мұқият сұрыптау керек. Көптеген елдерде Hilti компаниясы ескі аспабыңызды қайта өңдеу үшін қайта қабылдайды. Hilti қызмет көрсету орталығынан немесе дилеріңізден сұраңыз.
Page 400 Өндіруші кепілдігі ▶ Кепілдік шарттары туралы сұрақтарыңыз болса, жергілікті Hilti серіктесіне хабарласыңыз. Қазақ 2180111 *2180111* Printed: 19.07.2018 | Doc-Nr: PUB / 5376263 / 000 / 01...
Page 401 文書について本書について • ご使用前に本書をすべてお読みください。このことは、安全な作業と問題のない取扱いのための前提条件となります。 • 本書および製品に記載されている安全上の注意と警告表示に注意してください。 • 取扱説明書は常に製品とともに保管し、他の人が使用する場合には、製品と取扱説明書を一緒にお渡しください。記号の説明 1.2.1 警告表示警告表示は製品の取扱いにおける危険について警告するものです。以下の注意喚起語が使用されています：危険危険！ ▶ この表記は、重傷あるいは死亡事故につながる危険性がある場合に注意を促すために使われます。警告警告！ ▶ この表記は、重傷あるいは死亡事故につながる可能性がある場合に注意を促すために使われます。注意注意！ ▶ この表記は、軽傷あるいは物財の損傷が発生する可能性がある場合に使われます。 1.2.2 本書の記号本書では、以下の記号が使用されています：使用前に取扱説明書をお読みください本製品を効率良く取り扱うための注意事項や役に立つ情報リサイクル可能な部品の取扱い工具およびバッテリーを一般ゴミとして廃棄してはなりません 1.2.3 図中の記号図中では以下の記号が使用されています：この数字は本取扱説明書冒頭にある該当図を示しています付番は図中の作業手順の順序に対応していて、本文の作業手順とは一致しない場合があります...
Page 402 の際には、製品データが必要になります。製品データ鋲打機 BX 3 | BX 3-L 製品世代製造番号適合宣言当社は、単独の責任において本書で説明している製品が有効な基準と標準規格に適合していることを宣言します。適合宣言書の複写は本書の末尾にあります。技術資料は本書の後続の頁に記載されています： Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 安全電動工具の一般安全注意事項警告事項！安全上の注意および指示事項をすべてお読みください。これらを守らないと、感電、火災および／または重傷事故の危険があります。安全上の注意および指示事項が書かれた説明書はすべて大切に保管してください。作業環境に関する安全 ▶ 作業場はきれいに保ち、十分に明るくしてください。ちらかった暗い場所での作業は事故の原因となります。 ▶ 爆発の危険性のある環境（可燃性液体、ガスおよび粉じんのある場所）では電動工具を使用しないでください。電動工具から火花が飛散し、粉じんや揮発性ガスに引火する恐れがあります。...
Page 403 ▶ 電動工具のスイッチを入れる前に、必ず調節キーやレンチを取り外してください。調節キーやレンチが本体の回転部に装着されたままでは、けがの原因となる恐れがあります。 ▶ 作業中は不安定な姿勢をとらないでください。足元を安定させ、常にバランスを保つようにしてください。これにより、万一電動工具が異常状況に陥った場合にも、適切な対応が可能となります。 ▶ 作業に適した作業着を着用してください。だぶだぶの衣服や装身具を着用しないでください。髪、衣服、手袋を本体の可動部に近づけないでください。だぶだぶの衣服、装身具、長い髪が可動部に巻き込まれる恐れがあります。 ▶ 吸じんシステムの接続が可能な場合には、これらのシステムが適切に接続、使用されていることを確認してください。吸じんシステムを利用することにより、粉じん公害を防げます。電動工具の使用および取扱い ▶ 無理のある使用を避けてください。作業用途に適した電動工具を使用してください。適切な電動工具の使用により、能率よく、スムーズかつ安全な作業が行えます。 ▶ スイッチが故障している場合には、電動工具を使用しないでください。スイッチで始動および停止操作のできない電動工具は危険ですので、修理が必要です。 ▶ 本体の設定やアクセサリーの交換を行う前や本体を保管する前には、バッテリーを取り外してください。この安全処置により、電動工具の不意の始動を防止することができます。 ▶ 電動工具をご使用にならない場合には、子供の手の届かない場所に保管してください。本体に関する知識のない方、本説明書をお読みでない方による本体のご使用は避けてください。未経験者による電動工具の使用は危険です。 ▶ 電動工具は慎重に手入れしてください。可動部分が引っ掛かりなく正常に作動しているか、電動工具の運転に影響を及ぼす各部分が破損・損傷していないかを確認してください。電動工具を再度ご使用になる前に、損傷部分の修理を依頼してください。発生事故の多くは保守管理の不十分な電動工具の使用が原因となっています。 ▶ 先端工具は鋭利で汚れのない状態を保ってください。お手入れのゆきとどいた先端工具を使用すると、作業が簡単かつ、スムーズになります。 ▶ 電動工具、アクセサリー、先端工具などは、それらの説明書に記載されている指示に従って使用してください。その際は、作業環境および用途についてもご注意ください。指定された用途以外に電動工具を使用すると危険な状況をまねく恐れがあります。バッテリー工具の使用および取扱い...
Page 404 にしたがい、不具合のない状態で使用してください。 ▶ 決してファスナーが装填済の本体を放置しないでください。 ▶ 本体は、鍵をかけた本体ケースに入れて搬送／保管してください。 ▶ 清掃や修理、点検をする時、ファスナーガイドの交換、休憩に入る時、あるいは保管する時には、必ず事前にファスナーを取り出してください。 ▶ 使用しない本体は、ファスナーを取り出して、乾燥して施錠され、子供の手の届かない場所に保管してください。 ▶ 本体とアクセサリーに損傷がないか点検してください。可動部分が問題なく動作し、動きに硬さがないか、あるいは部品に損傷がないか点検してください。 ◁ 使用するすべての部品がしっかりと取り付けられていて、本体が支障なく作動するための条件が整っているか確認してください。故障部品は、取扱説明書に別様の記載のない限り、弊社営業担当またはHilti サービスセンターに適切な修理／交換を依頼してください。 ▶ 打鋲の前に、母材に電線が通っていないか点検してください。 ▶ 打鋲にふさわしくない母材には、決して打鋲しないでください。 ◁ 溶接した鋼材や鋳鋼、鋳物、ガラス、大理石、プラスチック、青銅、真鍮、銅、断熱材、中空煉瓦、陶磁器、薄いシートメタル（< 4 mm）および気泡コンクリートは、打鋲にはふさわしくない母材です。これらの母材に打鋲すると、ファスナーが折れたり、欠けたり、貫通する恐れがあります。 ▶ 必ず本体を母材に完全に垂直に押し付けてからトリガーを操作してください。 ▶ ファスナーが母材からずれるのを防止するため、打鋲時には必ず鋲打機を母材に対して直角に保持してください。 ▶ グリップ表面は乾燥させ、清潔に保ち、オイルやグリスで汚さないようにしてください。 ▶ 決して本体を落下させないでください。 ▶ マガジンをグリップとして使用しないでください。...
Page 405 ▶ Hilti から特に指定されている場合（例：DX-Kwik）を除き、すでに穴が開いている箇所への打鋲は行わないでください。作業場の安全確保 ▶ 作業場の整理整頓に心がけてください。事故の原因となり得る危険物は作業区域から取り除いておいてください。 ◁ 作業場が整理整頓されていないと、事故を引き起こすことがあります。 ▶ 作業場の採光と換気に十分配慮してください。機械的な安全対策 ▶ 本体、特にピストンに対して加工や改造を行わないでください。 ▶ 本体用として認可されたヒルティ純正のファスナーのみを使用してください。熱の危険性に対する安全対策 ▶ 推奨最大打鋲数を超えないでください。 ▶ 本体が過度に熱くなった場合には、冷ましてください。 ▶ 本体が熱いうちは、決して分解しないでください。本体を冷ましてください。バッテリーの慎重な取扱いおよび使用 ▶ LiIon バッテリーの搬送、保管、作動については特別規定を守ってください。 ▶ バッテリーは高温、直射日光および火気を避けて保管してください。 ▶ バッテリーを分解したり、挟んだり、80 °C 以上に加熱したり、燃やしたりしないでください。 ▶ 衝撃を受けたことのあるバッテリー、1 m を超える高さから落下したことのあるバッテリー、あるいはその他の損傷を被っているバッテリーを使用あるいは充電しないでください。この場合には、必ず最寄りのHilti サービスセンターにご連絡ください。...
Page 406 ブロックおよびその他の DX ファスニングに適する母材に打鋲するために設計された工具です。本製品は電気ケーブルをクリップで固定する作業にも適しています、ただしそのための適切なファスナーを使用する必要があります。必ず許可されたファスナーとそのファスナー用に指定されているファスナーガイドを組み合わせて使用してください（「製品仕様」の章を参照）。鋲打機は、バッテリーおよびファスナーと共に「技術的に一体化されたユニット」を構成しています。即ち、本鋲打機用として特別に製造されたHilti のファスナーおよびHilti が推奨する充電器とバッテリーを使用した場合に限り、トラブルの心配のないファスニングが保証されます。Hilti の提示するファスニングおよび用途に関する推奨事項は、この条件を守ることを前提としています。 ▶ 鋲打機は手持ち使用でのみお使いください。 ▶ 誤使用は認められません。きわめて柔らかい母材（木材など）および硬すぎる母材（高張力鋼、あるいはきわめて硬い自然石など）への打鋲は、誤使用とみなされます。 ▶ 本製品には、必ずHilti の B 22 シリーズの Li-Ion バッテリーを使用してください。 ▶ これらのバッテリーには、必ずHilti の C 4/36 シリーズの充電器を使用してください。安全機構マガジンモードにおいては、ネイル検知部が鋲打機の損傷の原因となり得るミス打鋲を防止するようになっています。接触圧安全装置はネイルの空打鋲を防止するためのものです。マガジンモードにおいては、鋲打機はネイルが装填されている状態でのみ作業対象物に押し付けて作動させることができます。特長本鋲打機は、人間工学に基づき設計された耐滑性振動吸収グリップ、ベルトフックと吊り下げフック、およびサポートフットを備えています。本体は、電子式過負荷保護機構（スピードレギュレーター）により過負荷から、また温度モニターにより過熱から保護されています。...
Page 407 充電状態は 25 %...50 %。 1 個の LED が緑色で点灯。 • 充電状態は 10 %...25 %。 1 個の LED が緑色で点滅。 • 充電状態は 10 % 未満。バッテリーが弱すぎる。本体標準セット構成品 BX 3 またはBX 3-L 鋲打機、取扱説明書。その他の本製品用に許可されたシステム製品については、弊社営業担当またはHilti センターにお問い合わせいただくか、あるいはwww.hilti.com でご確認ください。製品仕様鋲打機 BX 3 BX 3-L 重量（EPTA プロシージャ...
Page 408 サウンドプレッシャーレベル（ネイルの打鋲の場合）(L コンクリート 90 dB 鋼材 94 dB 定格騒音レベルに対する不確実性 (K) 3 dB 1 軸の振動合計値（z 方向）排出振動値（ネイルの打鋲の場合）(a コンクリート 2.3 m/s² 鋼材 2.2 m/s² 不確実性 (K) 1.5 m/s² バッテリーバッテリー作動電圧 21.6 V 周囲温度 −17 ℃ … 60 ℃ 保管温度 −20 ℃ … 40 ℃ 作業準備...
Page 409 ファスナーガイドを装着する 1. 鋲打機をオフにします。 → 頁 404 2. バッテリーを取り外します。 → 頁 402 3. ネイルプッシャーを引き下げてロックします。 4. マガジンを空にします。 → 頁 404 5. ファスナーガイドロックを矢印方向にストップ位置までずらし、その位置で保持します。 6. ファスナーガイドをロック音が聞こえるまでツールノーズに挿入します。 7. ファスナーガイドロックから手を放します。 ◁ ファスナーガイドロックは中央位置に戻ります。 8. ファスナーガイドを引いて、ファスナーガイドが確実に取り付けられているか点検します。ベルトフックおよび吊り下げフックを使用しての安全な作業 ▶ 作業を開始する前に、ベルトフック／吊り下げフックが確実に本体に固定されていることを確認してください。 ▶ ベルトフック／吊り下げフックの使用は最小限に留めてください。長期間に渡って使用しない場合は、本体を安全な状態で保管してください。マガジンモードのための装填警告挫傷の危険！ネイルプッシャーが突然に戻って指を挫傷する危険、および鋲打機が損傷する危険があります。 ▶...
Page 410 鋲打機をオン／オフにする 6.2.1 鋲打機をオンにする警告負傷の危険！打鋲機を身体に押し付けると、意図しない打鋲により重傷を負う可能性があります。 ▶ 打鋲機の先端部は決して手や身体の他の部分に押し付けないでください。 ▶ ON/OFF ボタンを押します。 ◁ スプリングエレメントの作動する音が聞こえ、ステータス表示が緑色で点灯します。バッテリーの出力が弱まると、スプリングエレメントの作動はバッテリーフル充電時よりもゆっくりになります。低温ではバッテリーの出力が低下します。バッテリーの出力が弱くなった状態で作動させると、鋲打機はバッテリーセルが損傷する前にスイッチオフになります。 6.2.2 鋲打機をオフにする ▶ ON/OFF ボタンを押します。 ◁ スプリングエレメントの弛む音が聞こえ、ステータス表示が消灯します。打鋲を行う警告飛散する部品による負傷の危険！打鋲動作時には、母材からの破片およびファスナーストリップから外れて飛び出した部品により身体や眼を負傷する危険があります。 ▶ 個人用保護具と、常に保護メガネおよび保護手袋を着用してください。現場で直近に居合わせる人もアイシールドと保護ヘルメットを着用してください。警告負傷の危険！打鋲機を身体に押し付けると、意図しない打鋲により重傷を負う可能性があります。 ▶ 打鋲機の先端部は決して手や身体の他の部分に押し付けないでください。 1. 鋲打機をオンにします。 → 頁 404 2.
Page 411 を定期的に点検してください。 • 損傷および／または機能に問題のある場合は、バッテリー装置を使用しないでください。直ちにHilti サービスセンターに修理を依頼してください。 • 手入れおよび保守作業の後は、すべての安全機構を取り付けて機能を点検してください。安全な作動のために、必ず純正のスペアパーツと消耗品を使用してください。本製品向けに弊社が承認したスペアパーツ、消耗品およびアクセサリーは、弊社営業担当またはHilti Store にお問い合わせいただくか、あるいはwww.hilti.group | USA ：www.hilti.com でご確認ください。ツールノーズの内側を清掃する 1. ファスナーガイドを取り外します。 → 頁 402 2. ツールノーズの内側を清掃してください。 3. ファスナーガイドを装着します。 → 頁 403 2180111 日本語 *2180111* Printed: 19.07.2018 | Doc-Nr: PUB / 5376263 / 000 / 01...
Page 412 ▶ 本体とバッテリーは個別に梱包して搬送してください。 ▶ バッテリーは決して梱包しない状態で搬送しないでください。 ▶ 本体とバッテリーを長距離にわたって搬送した後には、使用の前に損傷がないかチェックしてください。保管上の注意事項注意故障したあるいは液漏れしたバッテリーによる予期しない損傷！ ▶ お使いの製品は、必ずバッテリーを装着していない状態で保管してください！ ▶ 本体とバッテリーは、できるだけ涼しくて乾燥した場所に保管してください。 ▶ バッテリーを太陽の直射下、ラジエーターの上、窓際等で保管しないでください。 ▶ 本体とバッテリーは、子供や権限のない人が手を触れることのないようにして保管してください。 ▶ 本体とバッテリーを長期間にわたって保管した後には、使用の前に損傷がないかチェックしてください。故障時のヒントこの表に記載されていない、あるいはご自身で解消することのできない故障が発生した場合には、弊社営業担当またはHilti サービスセンターにご連絡ください。故障考えられる原因解決策スプリングエレメントが作動バッテリーが空。 ▶ バッテリーを交換する。しない、ステータス表示なし。バッテリーが正しく装着されてい ▶ バッテリーを装着します。ない。 → 頁 402 スプリングエレメントの作動...
Page 413 ▶ バッテリーの廃棄は、最寄りのHilti Store あるいは適切な廃棄物処理業者に依頼してください。 ▶ 電動工具、電子機器およびバッテリーを一般ゴミとして廃棄してはなりません！ RoHS（有害物質使用制限に関するガイドライン）下記のリンクより、有害物質を記載した表を確認できます：BX3 qr.hilti.com/r7775899 BX3-L qr.hilti.com/r7775857。本書の最終ページに RoHS 表にリンクした QR コードがあります。...
Page 414 문서 관련 기재사항 본 문서에 대해 • 처음 사용하기 전에 본 문서 전체를 읽으십시오. 안전하게 작업하고 문제 없이 취급하기 위한 전제가 됩니 다. • 본 문서 및 제품에 나와 있는 안전 지침 및 경고 지침에 유의하십시오. • 항상 제품에 있는 사용 설명서를 잘 보관하고 제품은 반드시 본 지침과 함께 다른 사람에게 전달하십시오. 기호...
Page 415 폐사는 전적으로 책임을 지고 여기에 기술된 제품이 통용되는 기준과 규격에 일치함을 공표합니다. 적합성 증 명서 사본은 본 문서 끝 부분에서 확인할 수 있습니다. 기술 문서는 이곳에 기술되어 있습니다. Hilti Entwicklungsgesellschaft mbH | Zulassung Geräte | Hiltistraße 6 | 86916 Kaufering, DE 안전 전동 공구에 대한 일반적인 안전상의 주의사항...
Page 416 ▶ 실수로 기기가 작동하지 않도록 주의하십시오. 전동공구를 배터리에 연결하거나 설치 또는 운반하는 경 우, 전동공구의 전원이 꺼져 있는지 확인하십시오. 전동공구 운반 시 스위치에 손가락을 대거나 스위치가 켜진 상태에서 전원을 연결하면 사고를 유발할 수 있습니다. ▶ 전동 공구의 스위치를 켜기 전, 조정공구 또는 렌치를 제거하십시오. 기기 회전부에 남아있는 공구나 렌치 로...
Page 417 ▶ 기기가 떨어지지 않게 하십시오. ▶ 매거진을 손잡이로 사용하지 마십시오. ▶ 특별히 허용된 경우가 아니라면 화재 및 폭발 위험이 있는 장소에서 기기를 사용하지 마십시오. ▶ Hilti에서 권장하는 경우(예: DX-Kwik)를 제외하고는 원래 있던 구멍에 고정 요소를 타정하는 일은 없도록 하십시오. 2180111 한국어...
Page 418 ▶ 충격을 받은 적이 있거나, 1미터가 넘는 높이에서 떨어진 적이 있거나 혹은 다른 방식으로 손상된 배터리 는 절대 사용하거나 충전하지 마십시오. 이러한 경우 항상 Hilti 서비스 센터로 문의해 주시기 바랍니다. ▶ 배터리를 잡기에 너무 뜨거운 경우에는 고장일 수 있습니다. 가연성 소재와 충분한 간격을 유지하면서, 관...
Page 419 로도 사용됩니다. 전용으로 규정된 화스너 가이스와 결합하여 사용할 수 있는 고정 요소만 사용하십시오("기 술 자료" 장 참조). 타정기, 배터리 및 고정 요소는 하나의 기술 유닛을 형성합니다. 이는, 이 고정 기기 전용으로 특수 제작된 Hilti 고정 요소와 Hilti에서 권장하는 충전기와 배터리를 사용할 경우에만, 이 타정기로 완벽하게 고정할 수 있음을...
Page 420 1개 LED가 녹색으로 점멸합니다. • 충전 상태: 10 % 미만. 배터리가 너무 약합니다. 공급품목 타정기 BX 3 또는 BX 3-L, 사용 설명서. 해당 제품에 허용되는 기타 시스템 제품은 Hilti 센터 또는 온라인 www.hilti.com에서 확인할 수 있습니다. 기술 제원 타정기 BX 3 BX 3-L EPTAProcedure 01/2003에...
Page 421 1축 진동 전체값(z-방향) 진동 배출값(핀 압입 시) (a 콘크리트 2.3m/s² 강철 2.2m/s² 허용공차 (K) 1.5m/s² 배터리 배터리 모드 전압 21.6V 주변 온도 −17 ℃ … 60 ℃ 보관 온도 −20 ℃ … 40 ℃ 작업 준비 주의 돌발적인 작동으로 인한 부상 위험! ▶...
Page 422 6. 기기 러그에 고정되는 소리가 들릴 때까지 화스너 가이드를 미십시오. 7. 화스너 가이드 잠금기기에서 손을 떼십시오. ◁ 화스너 가이드 잠금기기가 중간 위치로 튀어 오릅니다. 8. 화스너 가이드에서 당겨보면서 화스너 가이드가 제대로 안착되었는지 점검하십시오. 벨트 후크와 비계 후크를 이용한 안전한 작업 ▶...
Page 423 인 핀을 제거할 수 있습니다. 액세서리 제품은 Hilti 센터 또는 온라인 www.hilti.com에서 확인할 수 있습니다. 경고 부상 위험 및 타정기 손상. 권장하는 Hilti의 정품 액세서리 대신 적합하지 않은 물건을 사용할 경우 부상을 입 을 수 있으며 타정기가 손상될 수 있습니다.
Page 424 눈에 보이는 모든 부품은 정기적으로 손상 여부를 점검하고 조작 요소가 아무 문제 없이 작동하는지 점검 하십시오. • 손상 그리고/또는 기능 장애 시 배터리로 구동되는 기기를 작동하지 마십시오. 바로 Hilti 서비스 센터에서 수리받으십시오. • 관리 및 수리 작업 후 모든 보호장치를 장착한 후 기능을 점검하십시오.
Page 425 ▶ 기기와 배터리는 어린이 및 허용되지 않는 사람의 손에 닿지 않도록 하십시오. ▶ 기기 및 배터리를 장시간 보관한 후에는 사용하기 전에 손상 여부를 점검하십시오. 문제 발생 시 도움말 본 도표에 제시되어 있지 않거나 스스로 해결할 수 없는 문제가 발생한 경우 Hilti 서비스 센터에 문의해주십시오. 장애 예상되는 원인...
Page 426 BX3 qr.hilti.com/r7775899 BX3-L qr.hilti.com/r7775857. RoHS 도표로 이어지는 링크는 본 문서 끝에 QR 코드 형식으로 제시되어 있습니다. 제조회사 보증 ▶ 보증 조건에 관한 질문사항은 Hilti 파트너 지사에 문의하십시오. 한국어 2180111 *2180111* Printed: 19.07.2018 | Doc-Nr: PUB / 5376263 / 000 / 01...
Page 427 文件相關資訊關於此文件 • 初次操作或使用前，請先詳讀此文件。本文件包含安全前提、疑難排解處理和產品使用。 • 請遵守本文件中與產品上的安全說明和警告。 • 操作說明應與產品一起保管，產品交予他人時必須連同操作說明一起轉交。已使用的符號說明 1.2.1 警告警告使用本產品的人員可能發生之危險。採用了以下標示文字：危險危險 ! ▶ 此標語警示會發生對人造成嚴重傷害甚至致死的危險情形。警告警告 ! ▶ 此標語警示會造成嚴重傷害甚至致死危險的潛在威脅。注意注意 ! ▶ 此標語警示可能會發生造成人員受傷，或造成設備及其他財產損壞之危險狀況。 1.2.2 文件中的符號本文件中採用以下符號：使用前請閱讀操作說明。使用說明與其他資訊處理可回收的材料不可將電子設備與電池當作家庭廢棄物處置 1.2.3 圖解中的符號圖解中採用了以下符號：號碼對應操作說明的開始處的圖解編號代表圖解中的操作步驟順序，可能與內文中的步驟有所不同項目參考編號用於總覽圖解，並請參閱產品總覽章節中使用的編號本符號是為了讓您在操作本產品時可以注意某些重點。...
Page 428 ▶ 在下方表格中填入序號。與Hilti維修中心或當地Hilti機關聯絡查詢產品相關事宜時，我們需要您提供產品詳細資訊。產品資訊固定機具 BX 3 | BX 3-L 產品代別序號符合聲明基於我們唯一的責任，本公司在此聲明本產品符合適用的指示或標準。本文件結尾處有符合聲明之副本。技術文件已歸檔： Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | 86916 Kaufering, Germany 安全性一般電動機具安全警告警告請詳閱所有的安全警示及說明。未能遵守以下警示及說明可能會造成電擊事故、火災和 / 或嚴重的傷害。妥善保存所有警示及說明，以供將來參考。工作區域安全 ▶ 請保持工作區的清潔與採光充足。雜亂而昏暗的工作區會導致意外發生。 ▶ 勿在容易發生爆炸的環境中使用機具，例如有可燃性液體、瓦斯或粉塵存在的環境。機具產生的火花可能會引燃塵埃或煙霧。...
Page 429 機具使用與保養 ▶ 不可強制使用機具。依據用途使用正確的機具。根據設計的速率使用機具可更快速安全地完成工作。 ▶ 若開關無法啟動或關閉電動工具時，請勿使用電動工具。任何無法以開關控制的機具都很危險且需要維修。 ▶ 在對電動工具進行調整、更換配件或存放前，請先拔下電池組。此預防安全措施可降低機具意外啟動的風險。 ▶ 將閒置的機具貯放在兒童拿不到的地方，勿讓不熟悉或未詳閱本說明的人員操作本機具。機具在未經訓練的使用者手中是很危險的。 ▶ 維護機具。請檢查移動性零件有無偏移或黏合的情形、零件有無破損，以及任何會影響機具運轉的狀況。如果機具受損，請先修理再使用。很多意外便是由維護不當的機具造成的。 ▶ 保持切割機具的銳利與清潔。具銳利切割邊緣的切割機具如果得到適當的維護，便較不會發生黏合的現象，且較容易控制。 ▶ 遵守本指示說明使用機具、配件和工具組等，並考量工作條件與待進行的工作。將機具用在原目的外之用途可能會造成危險。電池機具的使用與保養 ▶ 僅使用原廠指定的充電器進行充電。將適合特定類型電池的充電器使用在其它電池時，會有引發火災的危險。 ▶ 請僅使用機具特別指定的電池匣。使用其他電池匣可能會造成人員傷亡與火災。 ▶ 電池匣未使用時，請將其遠離如迴紋針、錢幣、鑰匙、針、固定釘或其他會在電池兩極間形成連結的小型金屬物件。在電池兩極間建立短路會造成灼傷或引起火災。 ▶ 若使用不當，可能會有液體由電池流出；請避免接觸該液體。若不慎接觸，請以清水沖洗。如果不小心讓液體接觸到眼睛，請立即尋求醫療援助。從電池中滲出的液體，可能會導致過敏或燙傷。維修服務 ▶ 請將機具交給合格的維修人員進行維修，並使用相同的替代零件。這可確保維護機具安全。擊釘器安全警告 ▶ 請隨時假設機具中含有固定釘。未小心操作固定機具會意外擊發固定釘並造成人員受傷。 ▶ 請勿將本機具朝向自己或附近的人。意外擊發的鋼釘可能會從機具中彈出造成受傷。 ▶...
Page 430 ▶ 釘入固定釘前，請先確認工作面後方沒有電線。 ▶ 勿將固定釘釘入不合適的材料中。 ◁ 不合適的材料包括鍛鋼及鑄鋼、鑄鐵、玻璃、大理石、塑膠、青銅、黃銅、銅、絕緣材料、空心磚、瓷磗、薄金屬板（< 4 mm）和多孔混凝土。將固定釘釘入這些材料會造成固定釘斷裂、破碎或穿透。 ▶ 當機具完全以垂直角度抵住工作面時方能扣上扳機。 ▶ 擊發固定釘時，請握住固定機具以正確角度朝向工作面以防止固定釘被工作面反彈回來。 ▶ 請保持握把的乾燥與清潔，不要讓上面出現油漬。 ▶ 請勿讓機具掉落。 ▶ 請勿將連發釘匣作為握把使用。 ▶ 請勿在有發生火災或爆炸危險地區使用本機具，除非經特殊認可允許在這類情況下使用。 ▶ 除非Hilti建議（例如使用DX-Kwik），否則不可將固定釘釘入既有的孔洞中。工作站 ▶ 保持工作場所整齊。將可能造成傷害的物品從工作場所移開。 ◁ 凌亂的工作場所，可能會導致意外事故。 ▶ 請確保工作場所的照明與良好條件通風。機械安全規範 ▶ 請勿玩弄或改裝機具或其零件，尤其是活塞部份。 ▶ 僅限使用經認可適用於本機具的固定釘種類。高溫安全規範 ▶ 請勿使用比建議的最大值更快的固定釘驅動速率。 ▶ 機具過熱時，請讓它冷卻。...
Page 431 On/off按鈕推釘器，解鎖位置用途本產品為室內用手持式電動固定機具。適用於將特製固定釘釘入混凝土、鋼材、石材、石灰板和其他適合直接固定技術的材料中。在使用適當固定釘時，本產器也可用於固定含扣夾的電纜線。務必使用認可的固定釘配合專為特定固定釘所設計的固定釘導管頭使用（請參閱「技術資料」章節）。固定機具、電池和固定釘組成單一技術單位。這表示本固定機具唯有使用專為其設計與製造的Hilti固定釘以及Hilti建議使用的電池與充電器時，方可確保固定時無故障發生。僅在這些條件符合的情況下，方能進行Hilti所建議的固定及應用作業。 ▶ 此固定機具僅允許以手持方式使用。 ▶ 絕不可誤用本固定機具。誤用機具包括將固定釘擊入極軟的基材（如木材）中或超硬基材（如高強度鋼材或極硬的天然石材）。 ▶ 本產品限使用B 22系列Hilti鋰電池。 ▶ 請務必使用C 4/36系列Hilti電池充電器為電池充電。安全裝置使用鋼釘連發釘匣時，鋼釘偵測器可防止在無鋼釘的情況下觸發扳機而造成固定機具損壞。觸壓安全裝置作用在於防止鋼釘亂飛（亦即在槍口未與工件接觸的情況下觸動並擊發鋼釘）。使用鋼釘連發釘匣時，可將固定機具壓在工作面上並在機具中有裝載鋼釘的情況下才擊發。產品特點本固定機具搭載一符合人體工學、防滑且吸震之握把、一個皮帶掛鉤與支架掛鉤及一個支撐腳架。本機具配有電子式過載保護可預防過載，以及溫度監控可預防過熱。 2180111 繁體中文 *2180111* Printed: 19.07.2018 | Doc-Nr: PUB / 5376263 / 000 / 01...
Page 432 充電狀態50 %至75 %。兩個LED亮起綠燈。 • 充電狀態25 %至50 %。一個LED亮起綠燈。 • 充電狀態10 %至25 %。一個LED閃綠燈。 • 充電狀態低於10 %。電池電力不足。配備及數量 BX 3或BX 3-L固定機具、操作說明。關於產品，您可於當地Hilti中心或網站www.hilti.com查詢其他經過認證的系統產品。技術資料固定機具 BX 3 BX 3-L 重量（依據EPTA程 B 22/2.6 LiIon (02) 4.0 kg 4.0 kg 序01/2003） B 22/3.0 LiIon (01) 4.1 kg...
Page 433 BX 3 BX 3-L 壓縮衝程 12 mm 12 mm 觸壓 50 N … 70 N 50 N … 70 N 應用溫度（環境溫度） −15 ℃ … 50 ℃ −15 ℃ … 50 ℃ 建議的最高擊釘率每小時650支每小時650支額定電壓 21.6 V 21.6 V 散發出的最大發射功率...
Page 434 注意掉落的電池會造成危險。電池未確實牢固，可能會在使用機具時掉落。 ▶ 務必確認電池是否安裝牢固。 3. 確認電池已確實置入固定機具中。卸下電池 1. 關閉固定機具。 → 頁次 429 2. 按住兩個拆卸鈕。 3. 將電池朝機具後方拉出。卸下固定釘導管頭 1. 關閉固定機具。 → 頁次 429 2. 卸下電池。 → 頁次 428 3. 將推釘器向下拉直到固定為止。 4. 卸載連發釘匣。 → 頁次 430 5. 將固定釘導管頭鎖定扣鉤朝箭頭方向盡量滑動。 ◁ 固定釘導管頭便會鬆開。 6. 卸下固定釘導管頭。置入固定釘導管頭...
Page 435 3. 從下方推支撐腳，直到在收回位置中咬合。 6.1.2 展開支撐腳注意手指被夾入的危險！將支撐腳折回時，可能發生手指夾在支撐腿和機具機殼之間的危險。 ▶ 當展開 / 收回支撐腳時請從握把握住固定機具。 1. 將支撐腳往內推，讓它從固定位置中鬆開。 2. 將支撐腳向前旋轉230°。 3. 從下方推支撐腳，直到在展開位置中咬合。啟動 / 關閉固定機具 6.2.1 啟動固定機具警告有受傷的危險！將固定機具的槍口抵住身體部位可能會意外觸動並擊發固定釘，而造成人員嚴重受傷。 ▶ 請勿將機具的槍口抵住您的手或是身體的其他部位。 ▶ 按下On/Off開關按鈕。 ◁ 彈簧機構會聽到加壓的聲音且狀態指示燈LED會起綠燈。當電池效能下降時，彈簧機構的張緊會較使用充飽電的電池時花更多的時間。電池的效能會因低溫而降低。若在發現電池效能下降後繼續操作固定機具，則其會在電池單元損壞前便自動關機。 6.2.2 關閉固定機具 ▶ 按下On/Off開關按鈕。 ◁ 彈簧機構會聽到壓力釋放的聲音且狀態指示燈LED會熄滅。擊發鋼釘...
Page 436 維護 • 定期檢查外部零件和控制元件有無損壞跡象，並確認它們運作正常。 • 如果有損壞跡象或任何零件功能故障，請不要操作充電式機具。應立刻將機具交付Hilti維修部門進行維修。 • 清潔及保養後，裝上所有防護套或保護裝置並檢查功能是否正常。為確保操作的安全及可靠性，請務必使用原廠Hilti備件與耗材。您可以在Hilti Store或網站：選購Hilti認可的備件、耗材和配件。www.hilti.group | 美國：www.hilti.com 清潔槍口內部 1. 卸下固定釘導管頭。 → 頁次 428 2. 清潔槍口內部。 3. 置入固定釘導管頭。 → 頁次 428 繁體中文 2180111 *2180111* Printed: 19.07.2018 | Doc-Nr: PUB / 5376263 / 000 / 01...
Page 437 ▶ 機具與電池在搬運時應分開包裝。 ▶ 切勿以堆疊（分散，未受到保護）的方式運送電池。 ▶ 長途搬運後，在使用前請檢查機具與電池是否有損壞。設備的貯放注意電池故障或漏液造成的意外損害 ! ▶ 儲存產品時務必將電池卸下！ ▶ 請儘可能將機具與電池貯放於陰涼乾燥處。 ▶ 請勿將電池貯放於日光直射處、加熱裝置旁或窗台上。 ▶ 請將機具與電池貯放在乾燥且兒童或未授權的人員無法觸及的地點。 ▶ 長時間貯放後，在使用前請檢查機具與電池是否有損壞。故障排除若您遇到未列出的問題或是無法自行排除的問題，請聯絡Hilti維修中心。故障可能原因解決方法彈簧元件未張緊；無狀態指電池電力耗盡。 ▶ 請更換電池。示。未正確安裝電池。 ▶ 裝入電池。 → 頁次 427 彈簧機構重新張緊前會有一段連發釘匣已耗盡。 ▶ 裝載連發釘匣。 → 頁次 428 延遲時間，此時狀態指示燈會...
Page 438 ▶ 將電池端子蓋上不導電物質（例如絕緣膠帶）以避免短路。 ▶ 請將電池棄置於兒童無法觸及的地方。 ▶ 請將該電池送交Hilti Store處理，或參考所在地的垃圾處理管轄機構或公共健康與安全機關之處理說明。 ▶ 請勿將機具、電子設備或電池當作一般家用廢棄物處理！ RoHS（有害物質限制指令）按一下本連結可前往危險物質表：BX3 qr.hilti.com/r7775899 BX3-L qr.hilti.com/r7775857。您可在文件最後找到QR碼格式的RoHS表連結。製造商保固 ▶ 如果您對於保固條件有任何問題，請聯絡當地Hilti代理商。繁體中文 2180111 *2180111* Printed: 19.07.2018 | Doc-Nr: PUB / 5376263 / 000 / 01...
Page 439 文档信息关于该文档 • 首次操作或使用前，请先阅读本文档。这是安全、无故障地操作和使用产品的前提条件。 • 请遵守本文档中以及产品上的安全说明和警告。 • 请务必将本操作说明与本产品保存在一起，确保将操作说明随产品一起交给他人。使用符号的说明 1.2.1 警告警告是为了提醒您在处理或使用此产品时会发生的危险。使用以下信号词： -危险- 危险！ ▶ 用于让人们能够注意到会导致严重身体伤害或致命的迫近危险。 -警告- 警告！ ▶ 用于提醒人们注意可能导致严重或致命伤害的潜在危险。 -小心- 小心！ ▶ 用于提醒人们注意可能导致轻微人身伤害、设备损坏或其他财产损失的潜在危险情形。 1.2.2 文档中的符号本文档中使用下列符号：请在使用之前阅读操作说明。使用说明和其他有用信息处理可回收材料不得将电气设备和电池作为生活垃圾处置 1.2.3 图示中的符号图示中使用了下列符号：这些编号指本操作说明开始处的相应图示。图示中的编号反映操作顺序，可能与文本中描述的步骤不同。概览图示中使用了项目参考号，该参考号指的是产品概览部分中使用的编号。这些符号旨在提醒您在操作本产品时要特别注意的某些要点。...
Page 440 ▶ 在下表中填写序列号。在联系 Hilti 维修中心或当地 Hilti 机构询问产品时，将要求您提供产品的详细信息。产品信息紧固工具 BX 3 | BX 3-L 分代号序列号符合性声明按照我们单方面的责任，我们声明本产品符合下列适用指令和标准：一致性声明副本位于本文档结尾处。技术文档在此处归档： Hilti Entwicklungsgesellschaft mbH | Tool Certification | Hiltistrasse 6 | 86916 Kaufering, Germany 安全一般电动工具安全警告警告请阅读所有安全警告和操作说明。不遵守安全警告和操作说明可能会导致电击、火灾和/或严重人身伤害。请保存所有安全警告和操作说明，以供将来参考。工作区域安全 ▶ 保持工作区域清洁和良好照明。杂乱和黑暗的区域容易导致事故。 ▶ 不要在爆炸性环境中操作电动工具，例如有易燃液体、气体或灰尘。电动工具会产生可以点燃这些灰尘或...
Page 441 电动工具的使用和维护 ▶ 不要强制使用电动工具。针对您的应用场合使用正确的电动工具。正确的电动工具在其额定设计值范围内将能够更好和更安全地工作。 ▶ 如果通过开关不能使其打开和关闭，则请不要使用电动工具。任何不能通过开关进行控制的电动工具都是危险的，必须对其进行修理。 ▶ 在进行调整、更换配件或存放电动工具之前，必须将电池组与电动工具断开。此预防性安全措施可减少意外启动电动工具的危险。 ▶ 将不用的电动工具存放在儿童拿不到的地方，并且不要让不熟悉电动工具或其操作说明的人员操作电动工具。未经培训的用户操作电动工具是危险的。 ▶ 维护电动工具。检查是否存在运动部件失调或卡滞、部件断裂和任何其它影响电动工具操作的情况。如果存在损坏，则在使用之前应修理电动工具。许多事故都是由于电动工具维护不良造成的。 ▶ 保持切削工具锋利和清洁。带锋利切削刃的切削工具如果维护得当，很少会发生卡滞且更容易控制。 ▶ 按照使用说明书，考虑作业条件和进行的作业来使用电动工具、附件和工具的刀头等。将电动工具用于指定用途以外的场合会导致危险。无绳 (电池操作) 工具/设备的使用和维护 ▶ 充电时只能使用制造商指定的充电器。适合某种类型电池组的充电器如果被用于为另一类型电池组充电，则可能会带来火灾危险。 ▶ 只能使用专用电池组为电动工具供电。使用任何其它电池组可能会带来人身伤害和火灾。 ▶ 当电池组不用时，应使其远离其它金属物体，例如纸夹、硬币、钥匙、钉子、螺钉或其它小的金属物体，以免造成短路。如果电池端子被短路，则会造成人员烧伤或火灾。 ▶ 如果持续滥用电池，则可能会造成液体从电池中喷射出来；注意避免接触到液体。如果意外接触到液体，应用水冲洗。如果液体接触眼睛，除了用大量清水冲洗外，还应立即就医。从电池中喷射出来的液体会导致疼痛或灼伤。保养 ▶ 将你的电动工具送交专业维修人员，使用同样的备件进行修理。这样才可确保维持电动工具 (设备) 的安全性。...
Page 442 ◁ 不适当的材料包括焊接钢和铸钢、铸铁、玻璃、大理石、塑料、青铜、黄铜、纯铜、绝缘材料、空心砖、瓷砖、薄钣金 (< 4 mm) 和多孔混凝土。若将射钉打入这些材料中可能会导致射钉断裂、损坏或打穿材料。 ▶ 仅当工具以直角完全按压在工作面上时才可扣动扳机。 ▶ 射出射钉时，请务必垂直于工作面握住紧固工具，以防止工作面导致射钉偏离。 ▶ 保持把手干燥、清洁和没有油脂。 ▶ 切勿使工具掉落。 ▶ 不要将匣用作手柄。 ▶ 不要在存在火灾或爆炸风险的场所使用本工具，除非工具被特别批准用于该用途。 ▶ 切勿将射钉射入现有的孔中，除非 Hilti 建议这样做 (例如 DX-Kwik)。工作位置 ▶ 保持工作场所整洁。所有可能导致伤害的物体都应从工作区域中清除出去。 ◁ 工作区域不整洁可能引发事故。 ▶ 确保工作区域照明和通风良好。机械安全规则 ▶ 不要擅自改动或改装本工具或其部件，特别是活塞。 ▶ 仅可使用适合于本工具的、经认可的射钉类型。热安全规则 ▶ 不得超过推荐的最大紧固件驱动率。...
Page 443 本产品是一款供室内使用的手持式电池供电紧固工具。它设计用于将特制射钉 (钉子) 射入混凝土、钢材、砖石、灰砂砖和适合使用直接紧固技术的其它材料。本产品也设计用于使用适当的射钉用夹子紧固电缆。仅使用经认可的射钉，并搭配与这些特定射钉一起使用的射钉导向装置 (参见“技术数据”部分)。紧固工具、电池和射钉组成一个整体技术单元。这意味着只有将本紧固工具与专门为其设计并制造的 Hilti 射钉以及 Hilti 推荐的电池和充电器搭配使用时，才能确保无故障地紧固操作。Hilti 提供的紧固和应用建议仅在遵守该条件时适用。 ▶ 本紧固工具仅供手持使用。 ▶ 必须杜绝对本紧固工具进行不当使用。本工具的不当使用包括将射钉射入非常软的材料 (例如木材) 或过硬的材料 (例如高强度钢材或非常硬的天然石材)。 ▶ 请仅将 Hilti B 22 系列锂离子电池与本产品一起使用。 ▶ 请仅使用 Hilti C 4/36 系列电池充电器来为这些电池充电。安全装置使用钉匣时，钉子检测装置可防止在未装载钉子的情况下扣动扳机，否则可能会损坏紧固工具。接触压力安全装置用于防止钉子自由飞出 (即在枪嘴未与工件接触时启动并射入钉子)。使用钉匣时，只有将钉子装载到紧固工具中后，才可将工具压在表面上并扣动扳机。特点本紧固工具配备人体工程学防滑吸振手柄、皮带和脚手架挂钩和支脚。电子过载保护器为本工具提供过载保护，温度监测器为本工具提供过热保护。...
Page 444 1 个 LED 以绿光亮起。 • 充电状态为 10% 至 25%。 1 个 LED 以绿光闪烁。 • 充电状态低于 10%。电池电量不足。供货提供的部件： BX 3 或 BX 3-L 紧固工具、操作说明。您可以在您当地的 Hilti 中心或通过在线访问 www.hilti.com 找到批准用于您的产品的其它系统产品技术数据紧固工具 BX 3 BX 3-L 重量 (按照 EPTA 程序 B 22/2.6 LiIon (02) 4.0 kg...
Page 445 BX 3 BX 3-L 额定电压 21.6 V 21.6 V 最大发射功率 −11.9 dBm −11.9 dBm 频率 2,400 MHz … 2,400 MHz … 2,483.5 MHz 2,483.5 MHz 噪音信息和振动值按照 EN 60745 标准这些说明中给出的声压和振动值按照标准化测试的要求测得，可用于比较一种电动工具与另一种电动工具。它们还可用于初步评价受振动影响的程度。提供的数据代表本电动工具的主要应用。但是，如果将本电动工具用于不同的应用、使用不同的配件或维护不良，则数据可能不同。这可能会显著增加操作者在整个工作期间受振动影响的程度。对受振动影响程度的准确估计还应考虑当关闭电动工具或当它运行但实际未进行工作时的情况。这可能会显著减小操作者在整个工作期间受振动影响的程度。制定保护操作者免受噪音和/或振动影响的附加安全措施，例如：正确维护电动工具和配件、保持双手温暖、改进工作模式。噪音和振动信息典型的 A 加权声功率级 (当射出钉子时) (L 混凝土...
Page 446 拆下电池 1. 关闭紧固工具。 → 页码 441 2. 按下两个释放按钮并将其保持在按下位置。 3. 将电池朝后拉出电动工具。拆卸射钉导向装置 1. 关闭紧固工具。 → 页码 441 2. 拆下电池。 → 页码 440 3. 向下拉动推钉器，直到其接合。 4. 卸载钉匣。 → 页码 442 5. 沿箭头方向滑动射钉导向装置锁扣，直到滑不动为止。 ◁ 射钉导向装置将被释放。 6. 拆下射钉导向装置。插入射钉导向装置 1. 关闭紧固工具。 → 页码 441 2.
Page 447 6.1.2 伸出支脚 -小心- 手指挤伤危险！当收回支脚时，存在手指被卷入和夹在支脚与工具壳体之间的风险。 ▶ 伸出/收回支脚时，通过手柄握住紧固工具。 1. 推压支脚，以使其从静止位置释放。 2. 将支脚向前旋转约 230°。 3. 从下面推压支脚，直到其接合在伸出位置。打开/关闭紧固工具 6.2.1 打开紧固工具 -警告- 人身伤害的危险！将紧固工具的枪嘴压靠在身体部位上可能因工具意外点火并释放射钉而造成严重伤害。 ▶ 切勿将工具的枪嘴压靠在手上或身体的任何其它部位。 ▶ 按下“打开/关闭”按钮。 ◁ 可听到弹簧机构积聚张力的声音，状态指示灯以绿色光亮起。与充满电的电池相比，当电池性能下降时，弹簧机构需要更长的时间才能张紧。电池性能在低温时会下降。注意到电池性能下降后，如果继续操作紧固工具，则紧固工具将在电池单元出现损坏之前自动关闭。 6.2.2 关闭紧固工具 ▶ 按下“打开/关闭”按钮。 ◁ 可听到弹簧机构释放张力的声音，状态指示灯熄灭。射入钉子 -警告- 飞出的部件会带来伤害风险！射入射钉时，分裂的工件碎片和飞出的钉排零件可能造成人身和眼睛受伤的危险。...
Page 448 维护 • 定期检查所有可见部件和控制器是否出现损坏迹象，确保其全部正常工作。 • 如果发现损坏迹象或如果有部件发生故障，不要操作充电式电动工具。立即到 Hilti 维修中心对工具进行维修。 • 清洁和维护之后，安装所有护板或保护装置，检查并确认其正常工作。为确保安全和可靠的操作，仅限使用喜利得原装备件和消耗品。喜利得批准用于配合产品使用的备件、消耗品和配件可到您当地的 Hilti Store 购买或通过网址在线订购。www.hilti.group | 美国：www.hilti.com 清洁枪嘴内部 1. 拆下射钉导向装置。 → 页码 440 2. 清洁枪嘴内部。 3. 插入射钉导向装置。 → 页码 440 中文 2180111 *2180111* Printed: 19.07.2018 | Doc-Nr: PUB / 5376263 / 000 / 01...
Page 449 钉子卡在射钉导向装置中。 ▶ 释放卡住的钉子。 → 页码 442 射钉导向装置卡在压入状态。射钉导向装置与枪嘴之间存在污 ▶ 清洁枪嘴内部。 → 页码 442 垢。废弃处置大部分用于 Hilti 工具和设备生产的材料是可回收利用的。在可以回收之前，必须正确分离材料。在很多国家，您的旧工具、机器或设备可送至 Hilti 进行回收。敬请联系 Hilti 维修中心或 Hilti 代表获得更多信息。电池处置电池处置不当可能会造成漏气或漏液，最终导致健康危害。 ▶ 不得通过邮寄方式发送电池！ ▶ 用非导电材料 (比如绝缘带) 包住端子，以防止短路。 2180111 中文 *2180111* Printed: 19.07.2018 | Doc-Nr: PUB / 5376263 / 000 / 01...
Page 450 ▶ 在儿童接触不到的地方处置电池。 ▶ 请至 Hilti Store 处置电池，或咨询当地政府下属的垃圾处置或公共健康和安全机构，以获取处置说明。 ▶ 不得将电动工具、电子设备或电池作为生活垃圾处置！ RoHS (有害物质限制) 单击链接跳转到有害物质表：BX3 qr.hilti.com/r7775899 BX3-L qr.hilti.com/r7775857。文档末尾以二维码形式提供指向 RoHS 表的链接。制造商保修 ▶ 如果您有保修条件方面的问题，请联系您当地的 Hilti 公司代表。中文 2180111 *2180111* Printed: 19.07.2018 | Doc-Nr: PUB / 5376263 / 000 / 01...
Page 451 Printed: 19.07.2018 | Doc-Nr: PUB / 5376263 / 000 / 01...
Page 452 Printed: 19.07.2018 | Doc-Nr: PUB / 5376263 / 000 / 01...
Page 453 Printed: 19.07.2018 | Doc-Nr: PUB / 5376263 / 000 / 01...
Page 454 *2180111* 2180111 Hilti = registered trademark of Hilti Corp., Schaan Pos. 1 | 20170913 Printed: 19.07.2018 | Doc-Nr: PUB / 5376263 / 000 / 01...

This manual is also suitable for:

Bx 3-l

Hilti BX 3 Original Operating Instructions

Available languages

Quick Links

Related Manuals for Hilti BX 3

Summary of Contents for Hilti BX 3

This manual is also suitable for:

Table of Contents
