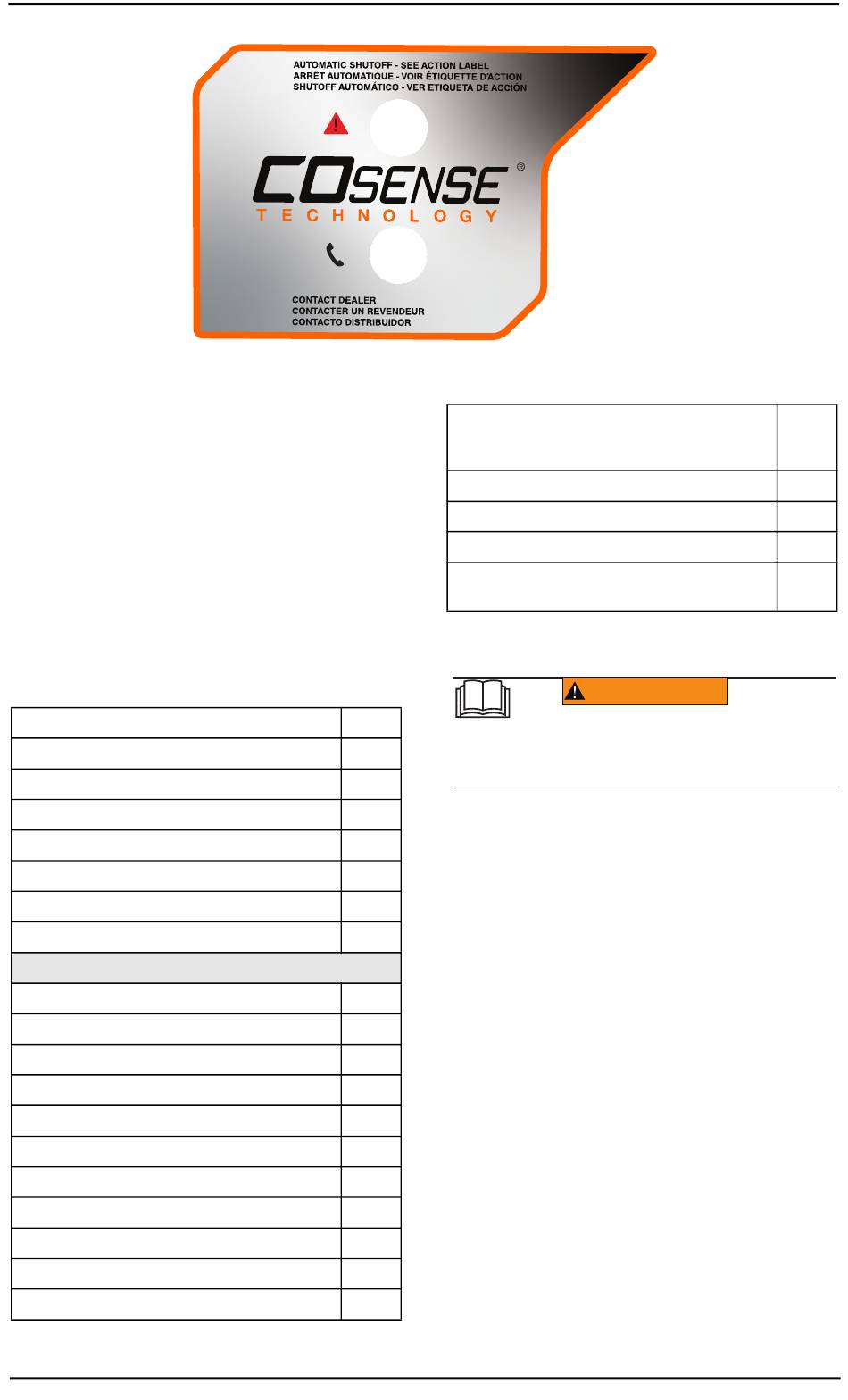

Retire el contenido de la caja

1. Corte cada esquina de la caja desde
arriba hasta abajo para abrirla.
2. Retire y verifique el contenido de la caja
antes del montaje. El contenido de la caja
debería ser el siguiente:
3. Llame al 1-888-GENERAC (1-888-436-3722)
con el número de modelo y de serie de la
unidad si falta algo del contenido de la caja.
4. Registre el modelo, el número de serie y la
fecha de compra en la portada de este
manual.
Accesorios
Elemento
Unidad principal
Manual del propietario
Tarjeta de registro del producto
Hojas de garantía y emisiones
Aceite SAE, cuarto de galón
Cargador de batería
Embudo de aceite
Bolsa de piezas metálicas
Pasador de chaveta (A)
Arandelas (B)
Ruedas que nunca se desinflan (C)
Pasadores de eje (D)
Conjunto de pata del bastidor (E)
Tuercas bridadas hexagonales M8 (F)
Pernos hexagonales (M8) (G)
Junta (H)
Protección del control (J)
Tornillo Allen (4 mm) (K)
Manual del propietario del generador portátil
Figura 2-8. Placa de instrucciones
Cant.
1
1
1
1
1
1
1
Cant.
2
2
2
2
2
4
4
1
1
4
Conjunto de manillar (L) (no se
encuentra en la bolsa de piezas
metálicas)
Perno hexagonal (M8 x 55 mm) (M)
Arandela de nylon (N)
Contratuerca hexagonal (P)
Llave hexagonal Allen (4 mm) no se
muestra

Montaje

ADVERTENCIA
Consulte el manual. Lea y comprenda completamente
el manual antes de usar el producto. No comprender
completamente el manual puede provocar la muerte
o lesiones graves.
Llame al 1-888-GENERAC (1-888-436-3722)
si tiene inquietudes o problemas relacionados
con el montaje. Tenga a mano el número de
modelo y el de serie.
Se requieren las siguientes herramientas para
instalar el kit de accesorios.
• Llave de trinquete (1)
• Llave de 8 mm (2)
• Llave de 10 mm (1)
• Llave de 13 mm (1)
• Dado de 8 mm (1)
• Dado de 12 mm (1)
• Dado de 13 mm (1)
• Alicate de punta (1)
NOTA: Las ruedas no están diseñadas para
su uso en la carretera.
Consulte la
Figura
2-9.
Instale las ruedas de la siguiente manera:
1. Deslice el pasador de eje (D) a través de
la rueda (C) y de los orificios del eje del
bastidor del generador.
010212
1
2
4
2
1
(000100a)
9
