Clavijas de conexión
Receptáculo doble de GFCI de
120 V CA, 20 A
La salida de 120 voltios tiene protección
contra sobrecargas mediante un disyuntor tipo
"presionar para restablecer" de 20 A. Consulte
la Figura 2-4. Cada receptáculo alimentará
cargas eléctricas de 120 V CA, monofásicas,
60 Hz que requieren
(2,4 kW) o 20 A de corriente. Use solo juegos
de cables con conexión a tierra de 3 hilos, bien
aislados y de alta calidad con clasificación
para 125 voltios a 20 A (o superior). También
proporciona protección con un interruptor de
protección contra fallas de conexión a tierra
con un botón de tipo presionar para TEST
(PROBAR) y RESET (REINICIAR).

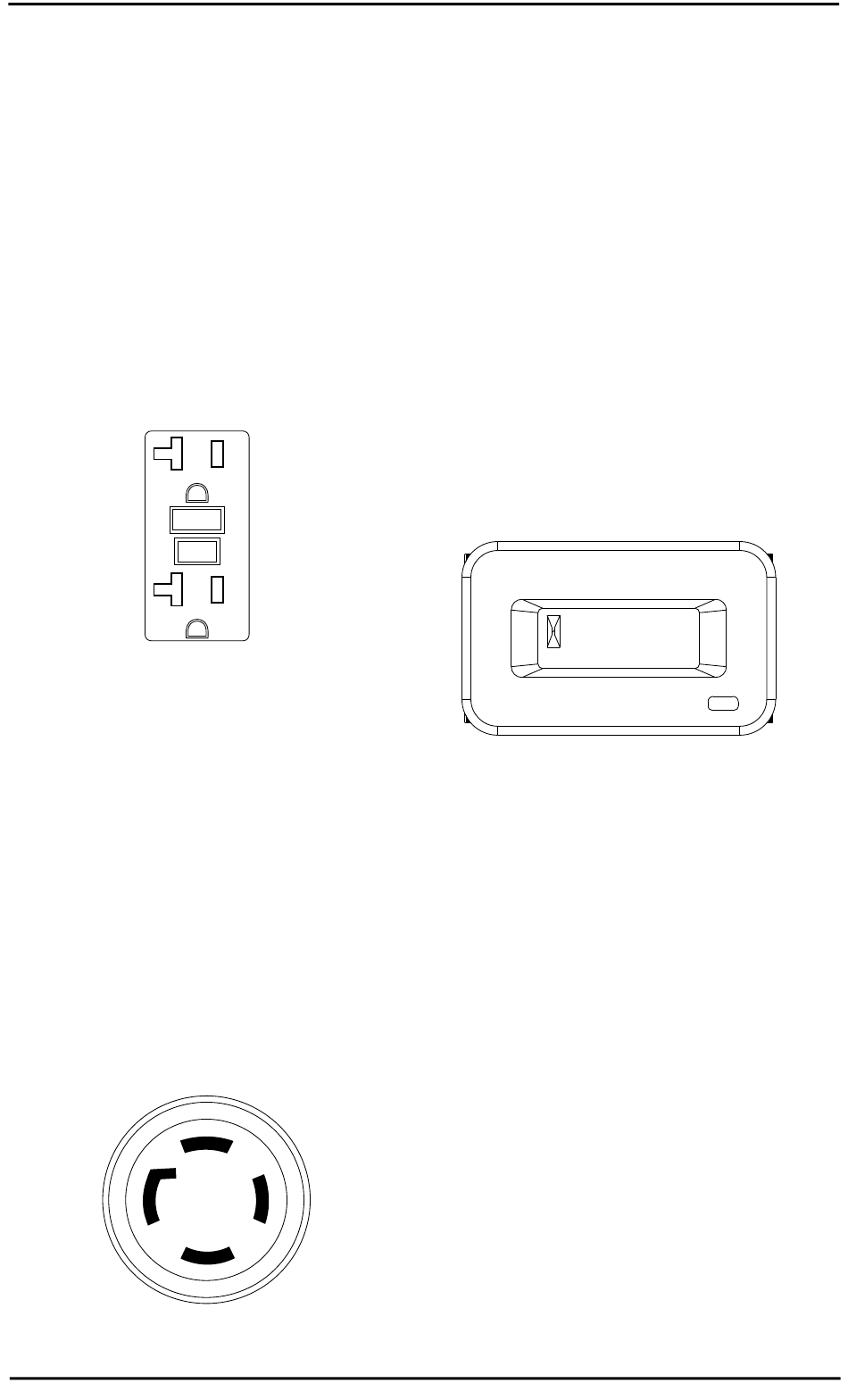

Figura 2-4. Receptáculo doble de GFCI de
120 V CA, 20 A NEMA 5-20R
Receptáculo de 120/240 V CA, 30 A
Use una clavija NEMA L14-30 con este
receptáculo (girar
desbloquear). Conecte un juego de cables
con conexión a tierra de 4 hilos adecuado a la
clavija y carga deseada. El juego de cables
debe tener una clasificación para 250 V CA a
30 A (o superior). Consulte la
Use este receptáculo para operar cargas
monofásicas de
requieran hasta 3600 vatios (3,6 kW) de
potencia a 30 A o cargas monofásicas de
240 V CA, 60 Hz,
7200 vatios (7,2 kW) de potencia a 30 A. El
tomacorriente tiene
sobrecargas mediante un disyuntor bipolar de
30 A.
Figura 2-5. Receptáculo de 120/240 V CA, 30 A
NEMA L14-30R
Manual del propietario del generador portátil
hasta 2400 vatios
para bloquear/
Figura 2-5.
120 V CA, 60 Hz,
que requieran
protección

Contador horario

El contador horario registra las horas de
funcionamiento
programado. Consulte la
• La pantalla SVC se encenderá una hora
antes y una hora después de cada
intervalo de 100 horas, lo que proporciona
una ventana de dos horas para realizar el
mantenimiento.
Cuando el contador horario se encuentre en
modo de alerta parpadeante, el mensaje de
mantenimiento se alternará con el tiempo
transcurrido en horas y décimos. Las horas
parpadearán cuatro veces, luego alternarán
con el mensaje de mantenimiento cuatro
veces hasta que el contador se restablezca
automáticamente.
• 100 horas - SVC: Cambie el aceite, filtro de
aceite, filtro de aire y bujía. Limpie la rejilla
del parachispas (cada 100 horas).
NOTA: El ícono de reloj de arena parpadeará
cuando el motor esté en funcionamiento. Esto
significa que el contador está registrando las
horas de funcionamiento.
000203

Luz indicadora de falla de EFI

Consulte la
unidad está equipada con una luz indicadora
de falla de EFI que parpadeará los códigos de
diagnóstico en caso de una falla para
que
solucionar fácilmente los problemas.
Hay 3 niveles de códigos de fallas:
hasta
1. Nivel 1 parpadeará y el generador
funcionará. Puede haber un leve impacto
contra
en el rendimiento.
2. Nivel 2 parpadeará y se apagará el
generador
errores.
3. Nivel
generador.
Llame a Servicio al Cliente de Generac al
1-888-GENERAC
solicitar ayuda.
000204
para el
Figura
0000.0
Figura 2-6. Contador horario
Códigos indicadores de
si se detectan
3 apagará inmediatamente
(1-888-436-3722)
mantenimiento
2-6.
000205
falla. Esta
múltiples
el
para
